Предохранители Volkswagen Crafter I (2E/2F) 2006-2016: схемы блоков

Открытый блок предохранителей Volkswagen Crafter I (2E/2F)

Прикуриватель и розетка на Crafter I защищены разными цепями. Поколение 2E/2F выпускалось в 2006-2016 годах. Основные держатели расположены у левой передней стойки и под водительским сиденьем. Ниже приведены схемы с обозначениями и условиями применимости. Перед заменой сверьте дату производства и оборудование автомобиля.

Схемы B и C сверены по заводской карте 08.2014; под сиденьем показан держатель D после мая 2011 года. Ранний D с 36 позициями здесь не подменён поздним блоком. Прикуриватель: SC13 - 15 А, передняя розетка U5: SC25 - 30 А.

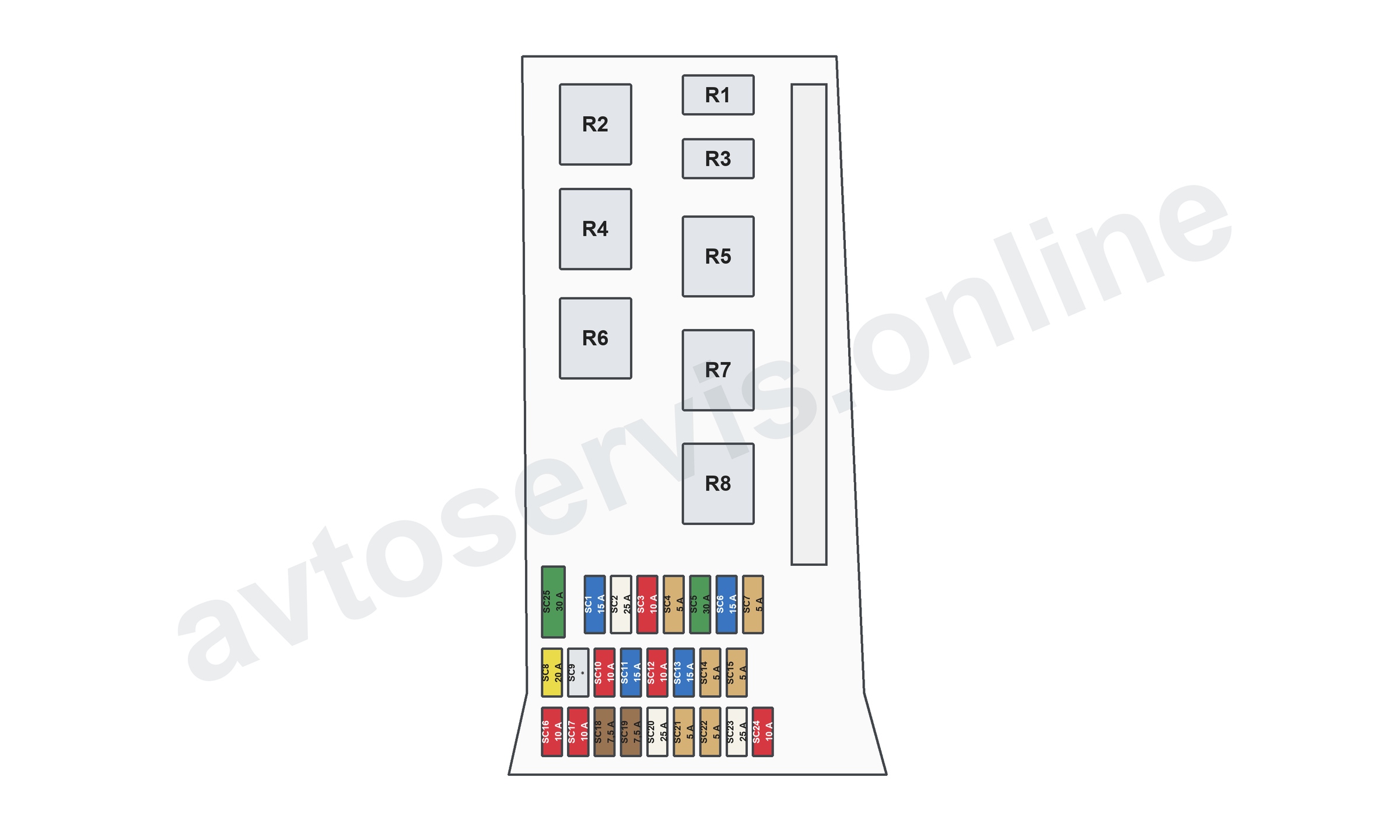

Блок C у левой передней стойки

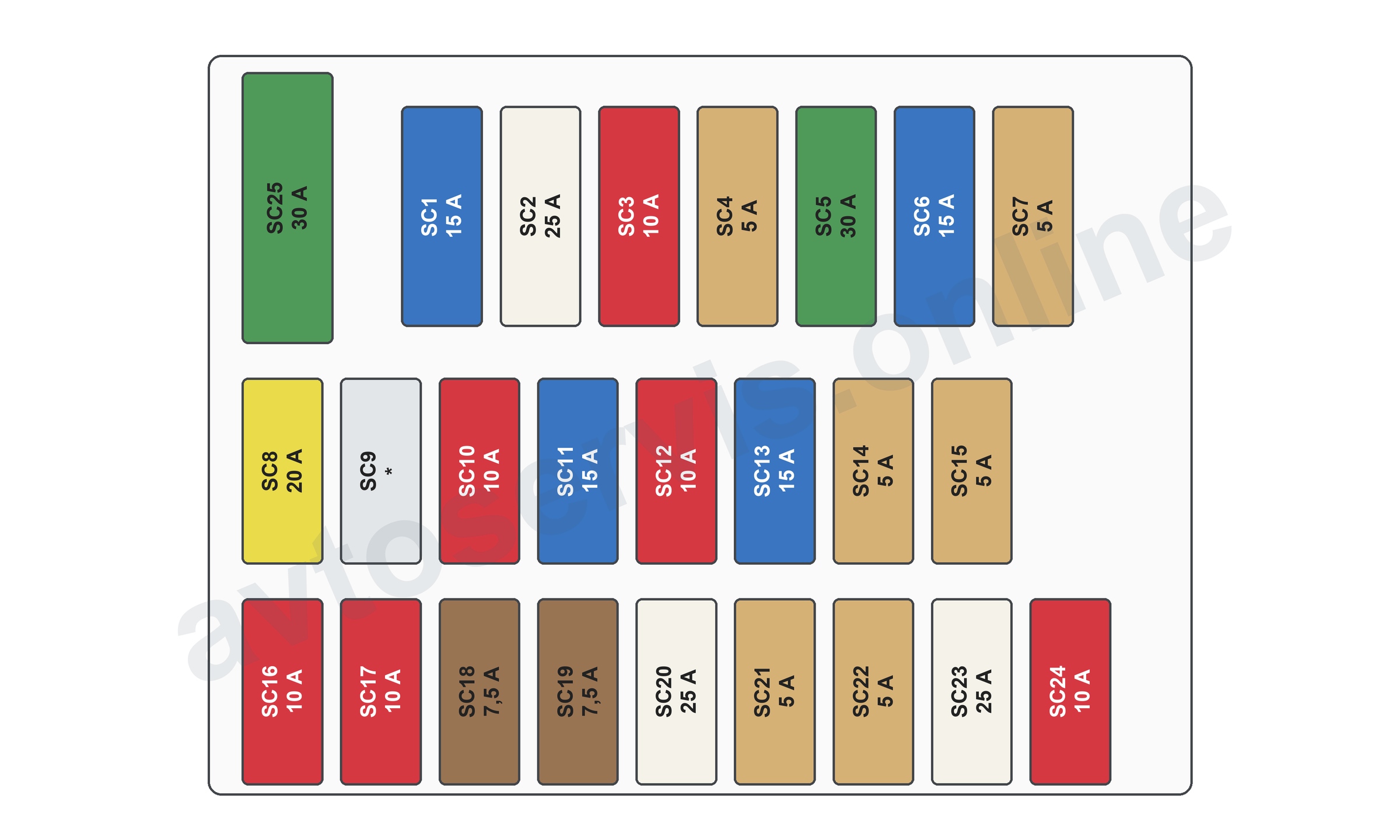

Увеличение нижней группы того же блока C: SC1-SC25.

Нижняя группа блока C Crafter I - увеличение

Показаны позиции выбранной заводской ревизии. Цвет относится к номиналу установленной вставки; звёздочка означает вариант комплектации или необходимость отдельной проверки.

SC1 - 15 А: Звуковой сигнал H2.
SC2 - 25 А: Электронный замок зажигания D9, блокировка рулевой колонки J764.
SC3 - 10 А: Замок зажигания D9, комбинация приборов J285; блок двигателя J623 с мая 2012 года.
SC4 - 5 А: Переключатель света E1, центральный пульт J819.
SC5 - 30 А: Двигатель передних стеклоочистителей V.
SC6 - 15 А: Топливный насос G6.
SC7 - 5 А: Электроника рулевой колонки J527.
SC8 - 20 А: Блок двигателя J623.
SC9 - 20/25 А: Питание AdBlue: 20 А для SB6 с ноября 2008 до мая 2009 года; 25 А для SD34-SD36 с мая 2009 до ноября 2013 года.
SC10 - 10 А: С мая 2012 года: расходомер G70, датчик уровня AdBlue G698, подогрев вентиляции картера N79, клапаны N276/N345/N473 и насосы V400/V437.
SC11 - 15 А: Разгрузочное реле клеммы 15 J817 на исполнениях 3,8 т; питание SD1 и SD2.
SC12 - 10 А: Блок подушек безопасности J234.
SC13 - 15 А: Прикуриватель U1, выключатель подсветки бардачка E26.
SC14 - 5 А: Переключатель света E1, комбинация приборов J285, диагностика U31.
SC15 - 5 А: Управление отоплением E16, корректор фар E102 и приводы V48/V49.
SC16 - 10 А: Управление двигателем: Start/Stop E101, датчики F365/G266, реле J17/J151/J179/J682, клапаны N75/N214/N290/N345 и нагреватель лямбда-зонда Z19; с ноября 2013 года также J906/J907 и N220.
SC17 - 10 А: Блок подушек безопасности J234.
SC18 - 7,5 А: Разгрузочное реле J404; выключатели стоп-сигналов F/F63 с июля 2006 до ноября 2011 года; с ноября 2011 года стабилизатор J532 и реле J821/J896.
SC19 - 7,5 А: Блок бортовой сети J519, освещение салона.
SC20 - 25 А: Блок бортовой сети J519.
SC21 - 5 А: Расходомер G70, блок двигателя J623.
SC22 - 5 А: До июня 2006 года выключатели F/F63; с июля 2006 года датчики ускорений G200/G251 и блок ABS J104.
SC23 - 25 А: Стартер B, блок бортовой сети J519.
SC24 - 10 А: Резерв клеммы 15; блок управления аккумулятором J840 с мая 2013 года.
SC25 - 30 А: Розетка 12 В U5.

При проверке учитывают полный индекс позиции вместе с буквой держателя. Номер релейного сокета и крупная цифра на корпусе реле обозначают разные вещи.

Блок B у левой передней стойки

SB1 - 25 А: Блок водительской двери J386.
SB2 - 10 А: Диагностический разъём U31.
SB3 - 25 А: Блок ABS J104.
SB4 - 40 А: Блок ABS J104.
SB5 - не установлено: Не используется.
SB6 - 7,5 А: Система AdBlue: до мая 2009 года датчик уровня G698, клапан N473 и насос V437; с мая 2009 до ноября 2013 года не используется; с ноября 2013 года узел GX19, блоки NOx J583/J881, реле J701/J963 и насос V437.
SB7 - 30 А: Насос омывателя фар V11.
SB8 - 15 А: Проблесковые маяки и сирена E11/E162, охранная сигнализация H12, реле J460/J645; спецоборудование с июля 2006 года.
SB9 - 10 А: Реле указателей поворота на крыше J436, с мая 2007 года.
SB10 - 15 А: Магнитола R, навигация J503.
SB11 - 7,5 А: Телефон J412, тахограф J621.
SB12 - 30 А: Управление отопителем E16, реле J13, регулятор J126 и вентилятор V2.
SB13 - 7,5 А: Таймер E111, приёмник дистанционного управления отопителем R149.
SB14 - 30 А: Центральный пульт панели J819.
SB15 - 10 А: Выключатель освещения грузового отсека E481 до октября 2008 года; позднее не используется.
SB16 - 10 А: Управление отоплением E16, кондиционер J301, CD-чейнджер R41.
SB17 - 10 А: Управление освещением салона E599; выключатель E6 с ноября 2012 по май 2013 года.
SB18 - не установлено: Не используется.

На SD33-SD36 предусмотрены альтернативные цепи для полного привода и очистки выхлопа. Несколько номиналов в одном пункте относятся к разным исполнениям. Их нельзя выбирать по принципу «поставить больший». На схеме такие места отмечены звёздочкой.

Блок D под сиденьем: после мая 2011 года

SD1 - 5 А: Кнопки стеклоподъёмников E512, реле обогрева заднего стекла J868.
SD2 - 30 А: Стеклоочистители задних распашных дверей V92/V93.
SD3 - 5 А: Таймер E111, датчик нейтрали F365, дисплей J145 и камера заднего вида R189.
SD4 - 7,5 А: Регулятор рабочих оборотов E261, контроль отбора мощности F247, блок прицепа J345 и тахограф J621.
SD5 - 5/10 А: Селектор E313 и роботизированная коробка J514; с ноября 2011 года также выключатель капота F266.
SD6 - 5/10 А: Подогрев вентиляции картера N79; с мая 2011 по май 2013 года также блок аккумулятора J840.
SD7 - 10 А: Подогрев топливного фильтра Z57.
SD8 - 5/10 А: Кнопка опрокидывания E223, разъёмы T6ah/T7f; реле J821 до ноября 2011 года; парктроник J446 после мая 2013 года.
SD9 - 15 А: До ноября 2011 года вентилятор крыши E534 и сирена J408; позднее не используется.
SD10 - 25 А: Интерфейс подключения дополнительного оборудования.
SD11 - 15 А: Реле спецоборудования клеммы 15 J821.
SD12 - 10 А: Реле спецоборудования клеммы 61 J822.
SD14 - 20 А: Подготовка прицепа T9b, розетка прицепа U10.
SD15 - 25 А: Блок распознавания прицепа J345.
SD16 - 7,5 А: Парктроник J446, контроль давления в шинах J502.
SD17 - 25 А: Блок программируемых специальных функций J820.
SD18 - 25 А: Блок программируемых специальных функций J820.
SD19 - 5/25 А: Электроника крыши J528, номинал зависит от исполнения.
SD20 - 7,5/10 А: Реле циркуляции охлаждающей жидкости J151, реле подсветки входа и ног J348.
SD21 - 30 А: Реле обогрева заднего стекла J9.
SD22 - 15 А: Второе реле обогрева заднего стекла J868.
SD23 - 10/15 А: 10 А для управления светом грузового отсека E481; 15 А для розетки U18.
SD24 - 15 А: Розетка 12 В U20.
SD25 - 15 А: Розетка 12 В U19.
SD26 - 25 А: Дополнительный отопитель J364.
SD27 - 20/25 А: Дополнительный отопитель J364 и второй блок отопления J824.
SD28 - 40/30 А: 40 А для реле гидронасоса коробки J510; 30 А для реле стартера J906.
SD29 - 15 А: Блок роботизированной коробки J514.
SD30 - 5 А: Блок управления аккумулятором J840.
SD31 - 30/15 А: 30 А для левой сдвижной двери J558 с мая 2012 года; 15 А для заднего вентилятора J391/V80.
SD32 - 5 А: Блок контроля аккумулятора J367.
SD33 - 15/30/7,5 А: Зависит от исполнения: правая сдвижная дверь J731 с мая 2012 года либо система блокировок раздатки J1010-J1012 и компрессор V534 с января 2012 года; в отдельных версиях не используется.
SD34 - 15/7,5 А: 15 А для подогрева AdBlue J891; 7,5 А для датчиков блокировок F99/F100/F101 с января 2012 года.
SD35 - 15/3 А: 15 А для подогрева AdBlue J891; 3 А для защиты компрессора J1013 с января 2012 года.
SD36 - 5 А: Датчик давления компрессора F503 с января 2012 года; ранее не используется.
SD39 - 7,5/15 А: Вентилятор крыши E534 или реле сирены J408 с ноября 2011 года.
SD42 - 30 А: Блок вентилятора испарителя J349.
В этом исполнении не используются: SD13, SD37, SD38, SD40, SD41, SD43-SD56.

Указанные альтернативы относятся к разным вариантам проводки и оборудования. Перед заменой сверьте установленную вставку и карту автомобиля.

Силовой держатель A на аккумуляторе

Ниже перечислены обозначения и назначение цепей данного держателя. Дополнительное оборудование устанавливается только при соответствующей комплектации.

SA1 - 80 А: Управление свечами накаливания J179.
SA2 - 40/60/80 А: Вентиляторы радиатора J293/V7/V35 на исполнениях с кондиционером, номинал по комплектации.
SA3 - 80 А: Бортовая сеть J519, реле двигателя J757, питание SC2/SC3/SC8-SC10/SC16.
SA4 - 150 А: Дополнительная батарея и кузовное оборудование, питание SD23-SD25/SD28 по дате и комплектации.
SA5 - 150 А: Бортовая сеть, реле J329/J413/J681, держатель B и часть держателя C.
Шина 6 - соединение: Распределительная шина без плавкой вставки: разгрузочные реле, обогрев стекла и питание SD10-SD33/SD42 по комплектации.
SA7 - 150 А: Дополнительный электрический отопитель Z35.

Реле на блоке бортовой сети у левой стойки

R1 - реле: Звуковой сигнал J413.
R2 - реле: Переключение стеклоочистителей 2 J369.
R3 - реле: Топливный насос J17.
R4 - реле: Переключение стеклоочистителей 1 J368.
R5 - реле: Питание клеммы 50 J682.
R6 - реле: Питание клеммы 15 J329.
R7 - реле: Питание компонентов двигателя J757.
R8 - реле: Второе реле клеммы 15 J681.

Проверка и замена предохранителя

Выключите зажигание и потребитель, выньте вставку подходящим съёмником и проверьте её целостность. Новая вставка должна иметь тот же тип и тот же номинальный ток, который указан для данной комплектации. Если она снова перегорает, ищут замыкание или неисправность потребителя. Силовые вставки и разъёмы гибридной батареи обслуживают по заводской процедуре.
