Предохранители Volkswagen Golf 8 (с 2019 года): схемы блоков

У Volkswagen Golf 8 одинаковый номер предохранителя не гарантирует одинаковое назначение во всех версиях. Салонный держатель SC скрыт под передней панелью, подкапотный SB расположен рядом с аккумулятором. Ниже отдельно разобран Golf Variant по заводской редакции с июля 2020 года. Для хэтчбека CD1 позднего выпуска приведён самостоятельный перечень из руководства водителя. Перед заменой выбирайте кузов, дату производства и оборудование своей машины.

В обеих рассмотренных редакциях розетки 12 В защищает позиция 52 на 20 А: SC52 у Variant и F52 в руководстве CD1. Разъёмы USB имеют собственные цепи и не обязательно отключаются вместе с розеткой.

Golf VIII Variant: салонный SC, редакция с июля 2020 года

Применимость: Variant, заводская редакция с июля 2020 года, руководство 01.2021. Перечень SB ниже относится к редакции июля 2020; варианты с ноября 2020, PHEV, поздние обновления и хэтчбек требуют отдельного выбора. Левый и правый руль разделены в назначениях.

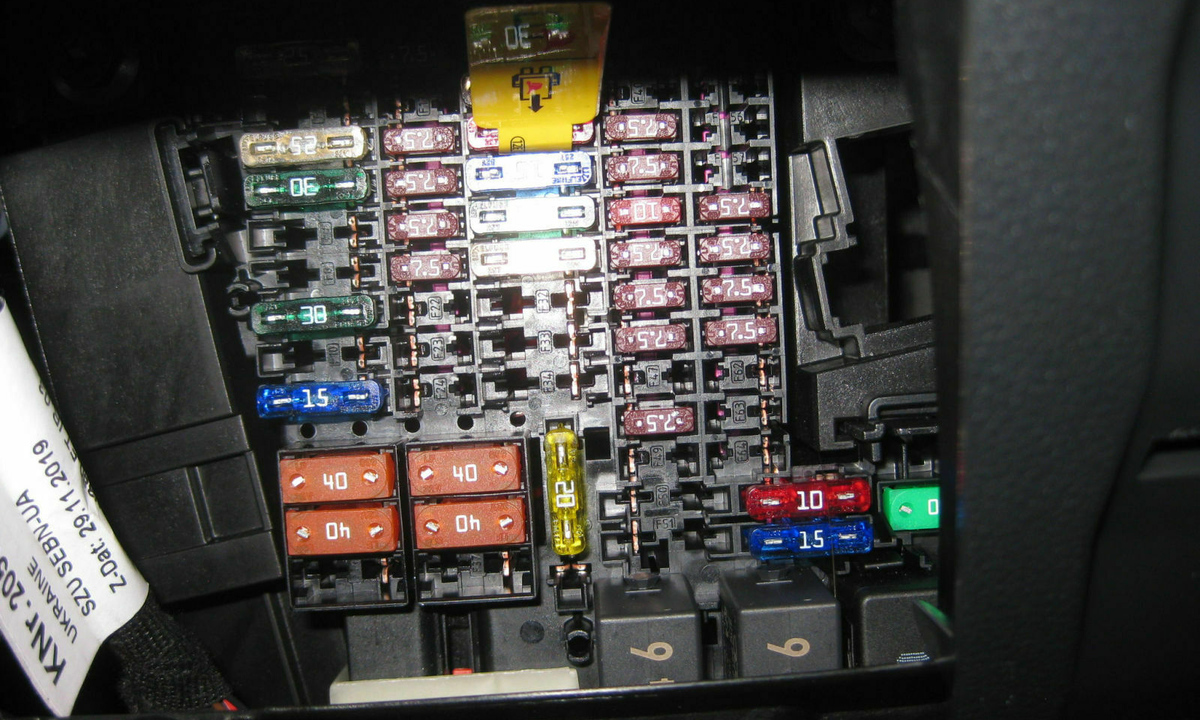

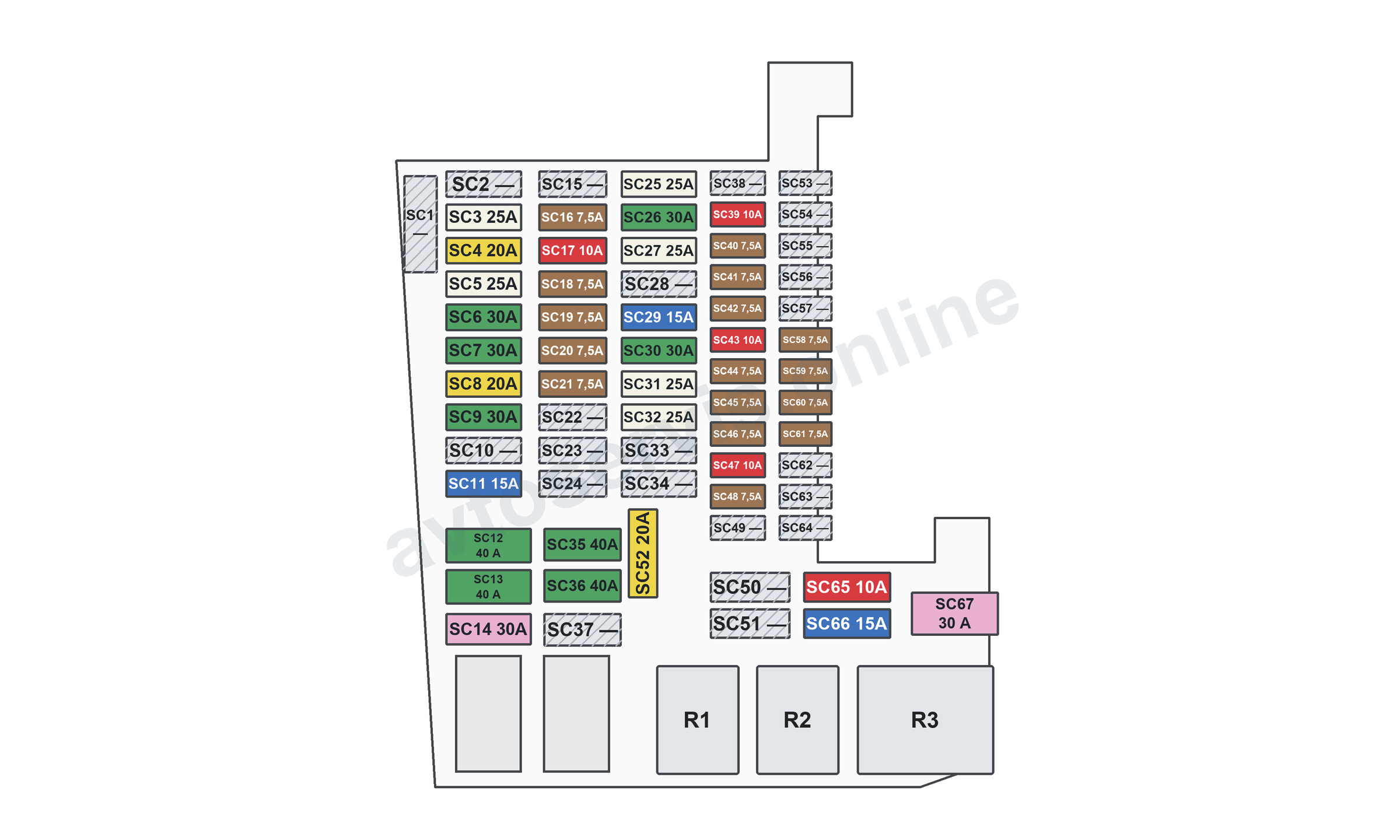

Главное фото показывает салонный блок хэтчбека CD1; оно не определяет номиналы Variant. Показана лицевая сторона держателя SC Variant. Штриховка обозначает только подтверждённые незадействованные места этой редакции. Позиции SC38–SC49 образуют отдельный столбец; SC52 стоит вертикально. Номера реле R1–R3 относятся только к этому салонному держателю.

• SC1 — Не используется в этой редакции.
• SC2 — Не используется в этой редакции.
• SC3 — 25 А — Блок распознавания прицепа J345.
• SC4 — 20 А — Блок подогрева восстановителя J891 — дизель.
• SC5 — 25 А — Исполнительный механизм блокировки парковочного положения V682.
• SC6 — 30 А — Блок бортовой сети J519.
• SC7 — 30 А — Блок отопления и кондиционера J979.
• SC8 — 20 А — Блок управления сдвижным люком J245 — при наличии.
• SC9 — 30 А — Блок водительской двери J386 и задний левый стеклоподъёмник V471 у леворульного автомобиля; у праворульного — блок передней пассажирской двери J387 и задний правый стеклоподъёмник V472.
• SC10 — Не используется в этой редакции.
• SC11 — 15 А — Блок распознавания прицепа J345 — при наличии.
• SC12 — 40 А — Блок бортовой сети J519 — по оборудованию.
• SC13 — 40 А — Блок бортовой сети J519.
• SC14 — 30 А — Усилитель цифровой аудиосистемы J525 — при наличии.
• SC15 — Не используется в этой редакции.
• SC16 — 7,5 А — Блок подушек безопасности J234.
• SC17 — 10 А — Реле дозирования восстановителя J963 — дизель.
• SC18 — 7,5 А — Интерфейс доступа и пуска J965, электронная блокировка рулевой колонки J764; наружная ручка водительской двери EX6 у леворульного или передней пассажирской двери EX7 у праворульного автомобиля; блоки защиты от взлома J1192–J1195 по оборудованию.
• SC19 — 7,5 А — Комбинация приборов KX2 и модуль экстренного вызова и связи J949.
• SC20 — 7,5 А — Интернет-модуль J666, разъём USB 1 U41, держатель телефона R126 и стабилизатор приёма/передачи R308 — по оборудованию.
• SC21 — 7,5 А — Блоки ассистента перестроения J769/J770, наружные зеркала VX4/VX5 и ручка двери багажника EX37 — по оборудованию.
• SC22 — Не используется в этой редакции.
• SC23 — Не используется в этой редакции.
• SC24 — Не используется в этой редакции.
• SC25 — 25 А — Передний левый ремень безопасности NX10 у леворульного автомобиля; передний правый NX11 у праворульного.
• SC26 — 30 А — Блок передней пассажирской двери J387 и задний правый стеклоподъёмник V472 у леворульного автомобиля; блок водительской двери J386 и задний левый стеклоподъёмник V471 у праворульного.
• SC27 — 25 А — Передний правый ремень безопасности NX11 у леворульного автомобиля; передний левый NX10 у праворульного.
• SC28 — Не используется в этой редакции.
• SC29 — 15 А — Блок распознавания прицепа J345 — при наличии.
• SC30 — 30 А — Блок информационной электроники J794.
• SC31 — 25 А — Блок распознавания прицепа J345 — при наличии.
• SC32 — 25 А — Панель управления задней климатической установкой E265.
• SC33 — Не используется в этой редакции.
• SC34 — Не используется в этой редакции.
• SC35 — 40 А — Блок бортовой сети J519.
• SC36 — 40 А — Блок управления вентилятором приточного воздуха J126.
• SC37 — Не используется в этой редакции.
• SC38 — Не используется в этой редакции.
• SC39 — 10 А — Блок электроники рулевой колонки J527.
• SC40 — 7,5 А — Сирена охранной сигнализации H12.
• SC41 — 7,5 А — Диагностический интерфейс шин данных J533.
• SC42 — 7,5 А — Механизм селектора EX2 и указатель положения селектора Y5.
• SC43 — 10 А — Датчик температуры салона G1090, блок климатической установки J979, задняя панель климата E265, реле обогрева заднего стекла J9; при наличии — приёмник дистанционного управления автономным отопителем R64.
• SC44 — 7,5 А — Кнопка стояночного тормоза EX12, диагностический разъём U31, передний потолочный модуль WX3, датчик охранной сигнализации G578, блок управления освещением EX59, блок поворотного света и корректора фар J745, датчик влажности/дождя/света G823.
• SC45 — 7,5 А — Блок электроники рулевой колонки J527.
• SC46 — 7,5 А — Блок дисплея и управления J685; проекционный дисплей J898 при наличии.
• SC47 — 10 А — Блок электронного управления амортизаторами J250 — при наличии.
• SC48 — 7,5 А — Зарядный разъём USB 1 U37 — при наличии.
• SC49 — Не используется в этой редакции.
• SC50 — Не используется в этой редакции.
• SC51 — Не используется в этой редакции.
• SC52 — 20 А — Розетки 12 В U5 и U19.
• SC53 — Не используется в этой редакции.
• SC54 — Не используется в этой редакции.
• SC55 — Не используется в этой редакции.
• SC56 — Не используется в этой редакции.
• SC57 — Не используется в этой редакции.
• SC58 — 7,5 А — Камера ассистентов R242, блок парковочного ассистента J446 и адаптивного круиз-контроля J428 — по оборудованию.
• SC59 — 7,5 А — Кнопка стояночного тормоза EX12, автоматически затемняемое зеркало Y7, датчик качества воздуха G238, датчик давления хладагента G805, выключатель заднего хода F4, реле розеток J807 и блок структурного звука J869.
• SC60 — 7,5 А — Диагностический разъём U31.
• SC61 — 7,5 А — Реле стартера J906 и J907.
• SC62 — Не используется в этой редакции.
• SC63 — Не используется в этой редакции.
• SC64 — Не используется в этой редакции.
• SC65 — 10 А — Блок генератора звука двигателя J943.
• SC66 — 15 А — Задний стеклоочиститель V12.
• SC67 — 30 А — Реле обогрева заднего стекла J9.

Салонные реле у леворульного Variant: R1 — J807 питания розеток, R2 — J329 питания клеммы 15, R3 — J9 обогрева заднего стекла. Это позиции на держателе, а не трёхзначные числа, нанесённые на корпус реле.

Golf VIII Variant: подкапотный SB, редакция с июля 2020 года

Перечень относится к ранней редакции Variant с июля 2020 года. Изменения с ноября 2020 года сюда не перенесены. В цепях SB12, SB24, SB27 и SB29 номинал и состав потребителей выбирают по двигателю и оборудованию; более высокое значение из строки нельзя ставить вместо установленного.

Подкапотный список читают по обозначениям SB на держателе. Номера SC салонной схемы выше к нему не относятся. При несовпадении исполнения подбирают отдельную заводскую редакцию.

В перечне сохранены позиции SB1–SB32. SB1 не является свободным местом: его номинал здесь не подтверждён. Отдельный силовой предохранитель стартера S397 находится на ST4 и не является SB1.

• SB1 — Блок усилителя рулевого управления J500. Номинал в этом перечне не указан: требуется проверка по маркировке установленной вставки и документации конкретного автомобиля.
• SB2 — 7,5 А — Главное реле J271 у бензинового двигателя либо реле питания клеммы 30 J317 у дизеля; блок двигателя J623 и ABS J104.
• SB3 — 7,5 А — Реле газовых запорных клапанов J908 — двигатель на природном газе.
• SB4 — 15 А — Левая передняя фара MX1.
• SB5 — 15 А — Правая передняя фара MX2.
• SB6 — Не используется в этой редакции.
• SB7 — 30 А — Дополнительный гидронасос масла коробки V475 — по оборудованию.
• SB8 — 40 А — Усилитель тормозов NX6.
• SB9 — 15 А — Реле звукового сигнала J413.
• SB10 — 30 А — Блок стеклоочистителя J400.
• SB11 — Не используется в этой редакции.
• SB12 — 15/30 А — Мехатроник DSG J743 либо блок автоматической коробки J217 — номинал по оборудованию.
• SB13 — 25 А — Блок ABS J104.
• SB14 — 20 А — Блок автономного отопителя J364.
• SB15 — 40 А — Блок ABS J104.
• SB16 — Не используется в этой редакции.
• SB17 — 40 А — Дополнительный электрический отопитель Z35 — дизель.
• SB18 — 40 А — Дополнительный электрический отопитель Z35 — дизель.
• SB19 — Не используется в этой редакции.
• SB20 — 15 А — Блок блокировки межколёсного дифференциала J647.
• SB21 — 7,5 А — Блок двигателя J623, цепь клеммы 50.
• SB22 — 30 А — Стартер B.
• SB23 — 15 А — Блок двигателя J623.
• SB24 — 7,5/10 А — Вентилятор VX57 и датчик уровня/температуры масла G266; клапаны двигателя, управление восстановителем и подогревом — состав потребителей зависит от двигателя; 7,5 А у дизеля, 10 А у бензинового.
• SB25 — 10 А — Газовые форсунки N366–N369 — двигатель на природном газе.
• SB26 — 10 А — Насос охлаждения наддувочного воздуха V188 у бензинового или газового двигателя; у дизеля — элементы регулирования температуры и давления масла, подогрев вентиляции картера, дополнительные насосы.
• SB27 — 10/15 А — Лямбда-зонды бензинового двигателя либо датчики NOx и твёрдых частиц дизеля — номинал по оборудованию.
• SB28 — 20 А — Катушки зажигания N70/N127/N291/N292 у бензиновых 1,4 и 1,5 л; у 1,4 л также клапан адсорбера N80, клапаны фаз N727/N318 и регулирования давления масла N428.
• SB29 — 15/20 А — Блок топливного насоса J538 — номинал по оборудованию.
• SB30 — Не используется в этой редакции.
• SB31 — Не используется в этой редакции.
• SB32 — Не используется в этой редакции.

Подкапотные реле этой редакции: R1 — J271 главное, R2 — J360 высокой мощности дополнительного отопителя у дизеля, R3 — J413 звукового сигнала, R4/R5 — J906/J907 стартера, R6 — J908 газовых запорных клапанов у версии на природном газе. С ноября 2020 года у бензинового 2,0 л место R6 может относиться к J757; этот вариант не подменяет раннюю схему.

Силовые вставки SA и дополнительные держатели Variant

Схема силового SA относится к выбранной редакции Variant. SA3 не используется; точка 508 является клеммой подключения аккумулятора. Дополнительные держатели ST4 и SR1 перечислены ниже отдельно.

На силовом SA выбранной редакции: SA1 — 150 А, питание SB; SA2 — 50 А, вентилятор VX57; SA3 не используется; SA4 и SA5 — по 125 А, питание салонного SC. Резьбовое соединение 508 — точка подключения аккумулятора, а не отдельный предохранитель.

У дизеля на SR1 установлена защита дополнительного отопителя S379 — 40 А. На этом носителе R7 относится к блоку свечей накаливания J179, R8 — к реле малой мощности отопителя J359. Их номера не продолжают нумерацию салонных R1–R3.

Термозащита сидений: S44 — 15 А у водительского кресла и S46 — 15 А у переднего пассажира. В леворульной редакции июля 2020 года это места I и J отдельного носителя; у праворульной — N и M соответственно. Назначения относятся к электрорегулировке и вентиляции по оборудованию, а не к подогреву всех сидений.

На ST4 защита стартера S397 — 400 А стоит в месте A. У версии с 48-вольтовой системой место B содержит S398 — 225 А преобразователя 48/12 В; без 48-вольтовой системы оно не используется. Отдельная вставка S412 — 125 А относится к 48-вольтовой батарее. Это сервисные силовые цепи; их не заменяют как обычный салонный предохранитель.

Хэтчбек Golf CD1: отдельный перечень руководства MY2026

Этот список относится к хэтчбеку CD1 2026 модельного года. Он перечисляет 22 доступные водителю позиции и не заменяет сервисную карту Variant выше. Например, у Variant SC30 защищает информационную электронику вставкой 30 А, а в приведённом руководстве CD1 для F30 указано 20 А. Переносить номинал между ними нельзя.

• F3 — 25 А — Левый канал блока прицепа при заводском тягово-сцепном устройстве.
• F6 — 30 А — Освещение салона.
• F7 — 30 А — Подогрев передних сидений.
• F8 — 20 А — Электрическая стеклянная крыша.
• F11 — 15 А — Блок прицепа при заводском тягово-сцепном устройстве.
• F12 — 40 А — Правая наружная светотехника.
• F13 — 40 А — Центральный замок.
• F20 — 7,5 А — Телефон.
• F29 — 15 А — Линия зарядки прицепа при заводском тягово-сцепном устройстве.
• F30 — 20 А — Компоненты информационно-развлекательной системы.
• F31 — 25 А — Правый канал блока прицепа при заводском тягово-сцепном устройстве.
• F32 — 25 А — Подогрев задних сидений.
• F35 — 40 А — Левая наружная светотехника.
• F36 — 40 А — Регулятор вентилятора отопителя.
• F40 — 7,5 А — Противоугонная сигнализация.
• F42 — 7,5 А — Селектор автоматической коробки передач.
• F43 — 10 А — Блок климатической установки и реле обогрева заднего стекла.
• F44 — 7,5 А — Выключатель ближнего света, датчик дождя и света, электронный стояночный тормоз.
• F46 — 7,5 А — Дисплей и панель управления мультимедиа.
• F52 — 20 А — Прикуриватель и розетки; сохранять заводское положение вставки.
• F66 — 15 А — Задний стеклоочиститель.
• F67 — 30 А — Обогрев заднего стекла.

Проверка и замена предохранителя

Выключите зажигание, освещение и потребители. Сверьте обозначение держателя, позицию и применимость перечня, затем извлеките вставку пластиковым съёмником и проверьте тестером. Новая вставка должна иметь тот же номинал и типоразмер. Не используйте перемычки и не увеличивайте ток защиты.

Если вставка перегорает повторно, ищут короткое замыкание или перегрузку. Оплавление держателя и нагретые контакты требуют проверки соединений. Силовые и 48-вольтовые цепи оставляют специалисту; отключение батареи выполняют по руководству конкретного автомобиля.
