Предохранители Volkswagen Crafter II (SY/SZ) с 2017 года: схемы блоков

Открытый блок предохранителей Volkswagen Crafter II (SY/SZ)

У Crafter II розетки могут питаться от основной или дополнительной батареи. Второе поколение продаётся с 2017 года. Салонный блок C расположен слева от рулевой колонки. Держатели A, B и D относятся к узлу под левым сиденьем. Ниже показана конкретная заводская ревизия с раздельными цепями дополнительного оборудования.

Здесь использована заводская ревизия с июля 2018 года, издание 01.2019, для леворульного Crafter. Передние розетки без второй батареи защищены SB9 - 20 А, дополнительные - SB6 - 20 А; со второй батареей розетки переходят на SD5 и SD7.

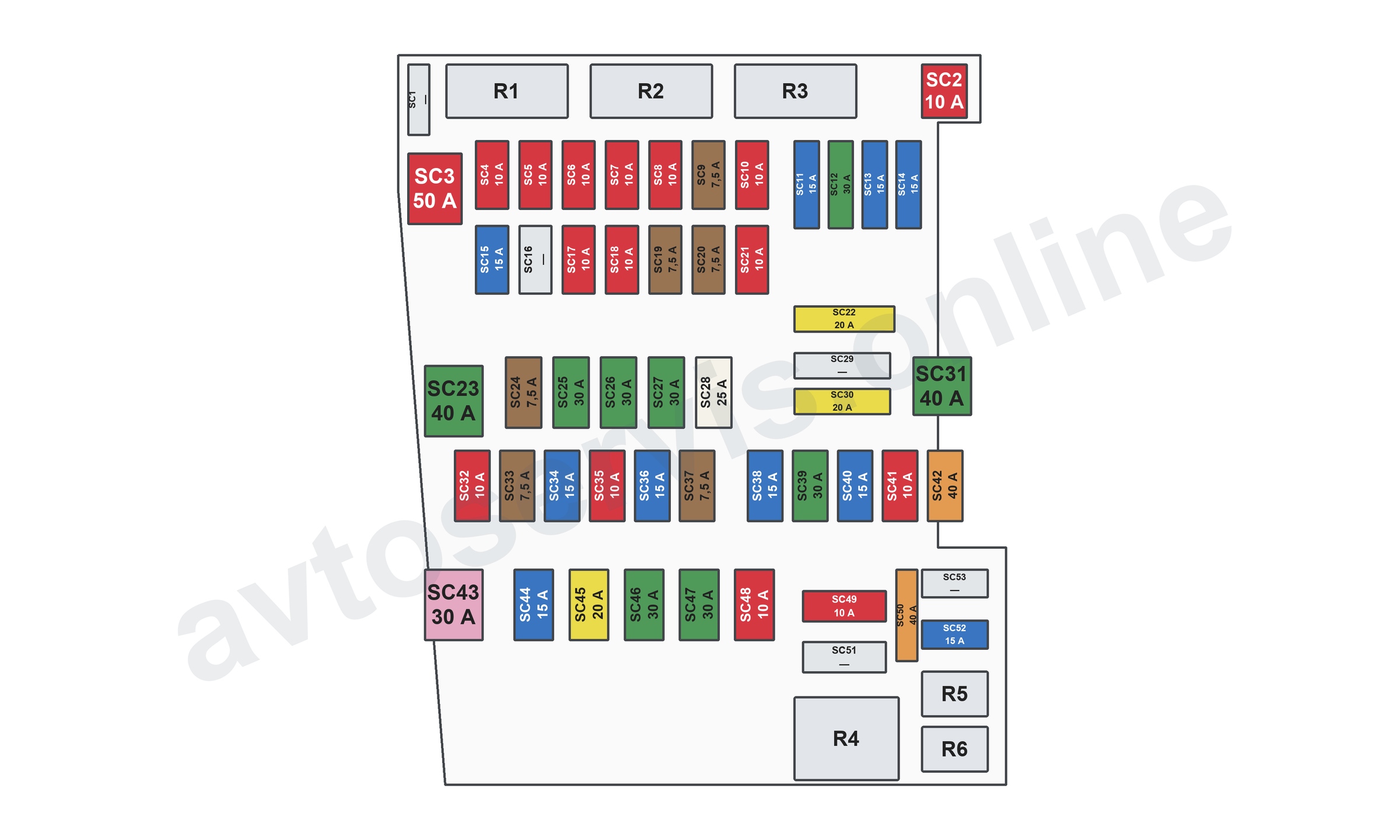

Блок C слева под панелью: с июля 2018 года

Показаны позиции выбранной заводской ревизии. Цвет относится к номиналу установленной вставки; звёздочка означает вариант комплектации или необходимость отдельной проверки.

SC2 - 10 А: Электроника рулевой колонки J527.
SC3 - 50 А: Блок ABS J104.
SC4 - 10 А: Блокировка дифференциала J187 и полный привод J492 по комплектации.
SC5 - 10 А: Диагностический интерфейс J533.
SC6 - 10 А: Датчики охраны салона G273/G593 при соответствующей комплектации.
SC7 - 10 А: Реле обогрева заднего стекла J9, кондиционер J301 и приёмник дополнительного отопителя R64.
SC8 - 10 А: Переключатель света EX1, датчик дождя/влажности/света G823 и диагностика U31.
SC9 - 7,5 А: Тахограф G24.
SC10 - 10 А: Пульт мультимедиа E380 и центральный дисплей J685 по комплектации.
SC11 - 15 А: Реле спецоборудования клеммы 15 J821 и внешняя клеммная колодка TV65.
SC12 - 30 А: Информационно-развлекательный блок J794.
SC13 - 15 А: Управление автоматической коробкой J217.
SC14 - 15 А: Предупреждение о движении задним ходом J1113.
SC15 - 15 А: Датчики селектора J587.
SC17 - 10 А: Электронная связь и аварийный вызов J949, комбинация приборов K.
SC18 - 10 А: Камера заднего вида R189, камера маневрирования с прицепом R368 и разъём T4fh.
SC19 - 7,5 А: Второе реле питания клеммы 15 J681.
SC20 - 7,5 А: Телефонный интерфейс R265 и антенный усилитель R308.
SC21 - 10 А: Реле топливного насоса J17.
SC22 - 20 А: Обогрев стекла левой задней распашной двери Z26, фургон/Kombi.
SC23 - 40 А: Блок бортовой сети J519.
SC24 - 7,5 А: Сирена охранной сигнализации H12.
SC25 - 30 А: Блок водительской двери J386 через T28f.
SC26 - 30 А: Блок бортовой сети J519.
SC27 - 30 А: Блок ABS J104.
SC28 - 25 А: Клеммная колодка внешнего оборудования TV65.
SC30 - 20 А: Обогрев стекла правой задней распашной двери Z27, фургон/Kombi.
SC31 - 40 А: Блок бортовой сети J519.
SC32 - 10 А: Выключатель стоп-сигналов F.
SC33 - 7,5 А: Управление вентиляторами радиатора J293/J671 и двигатели V7/V177 по комплектации.
SC34 - 15 А: Расходомер G70, лямбда-зонд GX10 и блоки датчиков NOx/частиц J583/J849/J881.
SC35 - 10 А: Клапан дозирования топлива N290 через T14ak.
SC36 - 15 А: Насосы охлаждения наддува V188, EGR V400, дополнительного отопления V488 и клапан давления масла N428.
SC37 - 7,5 А: Подогрев вентиляции картера N79, управление свечами накаливания J179 и расходомер G70.
SC38 - 15 А: Реле проблескового маяка J326.
SC39 - 30 А: Блок передней пассажирской двери J387 и правой задней двери J389.
SC40 - 15 А: Электроника рулевой колонки J527 при многофункциональном руле.
SC41 - 10 А: Реле салонного освещения J602.
SC42 - 40 А: Блок бортовой сети J519.
SC43 - 30 А: Блок бортовой сети J519.
SC44 - 15 А: Реле звукового сигнала J413 и сигналы H2/H7.
SC45 - 20 А: Поясничная опора E752/E753 по стороне руля через T17y/T17z.
SC46 - 30 А: Реле стеклоочистителей J368/J369.
SC47 - 30 А: Блок двигателя J623.
SC48 - 10 А: Датчик масла G266 и клапаны N75/N220/N316/N386.
SC49 - 10 А: Реле AdBlue J963, датчик качества G849 и модуль подачи GX19.
SC50 - 40 А: Регулятор переднего вентилятора J126.
SC52 - 15 А: Блок проблескового маяка J1114.
В этом исполнении не используются: SC1, SC16, SC29, SC51, SC53.

При проверке учитывают полный индекс позиции вместе с буквой держателя. Номер релейного сокета и крупная цифра на корпусе реле обозначают разные вещи.

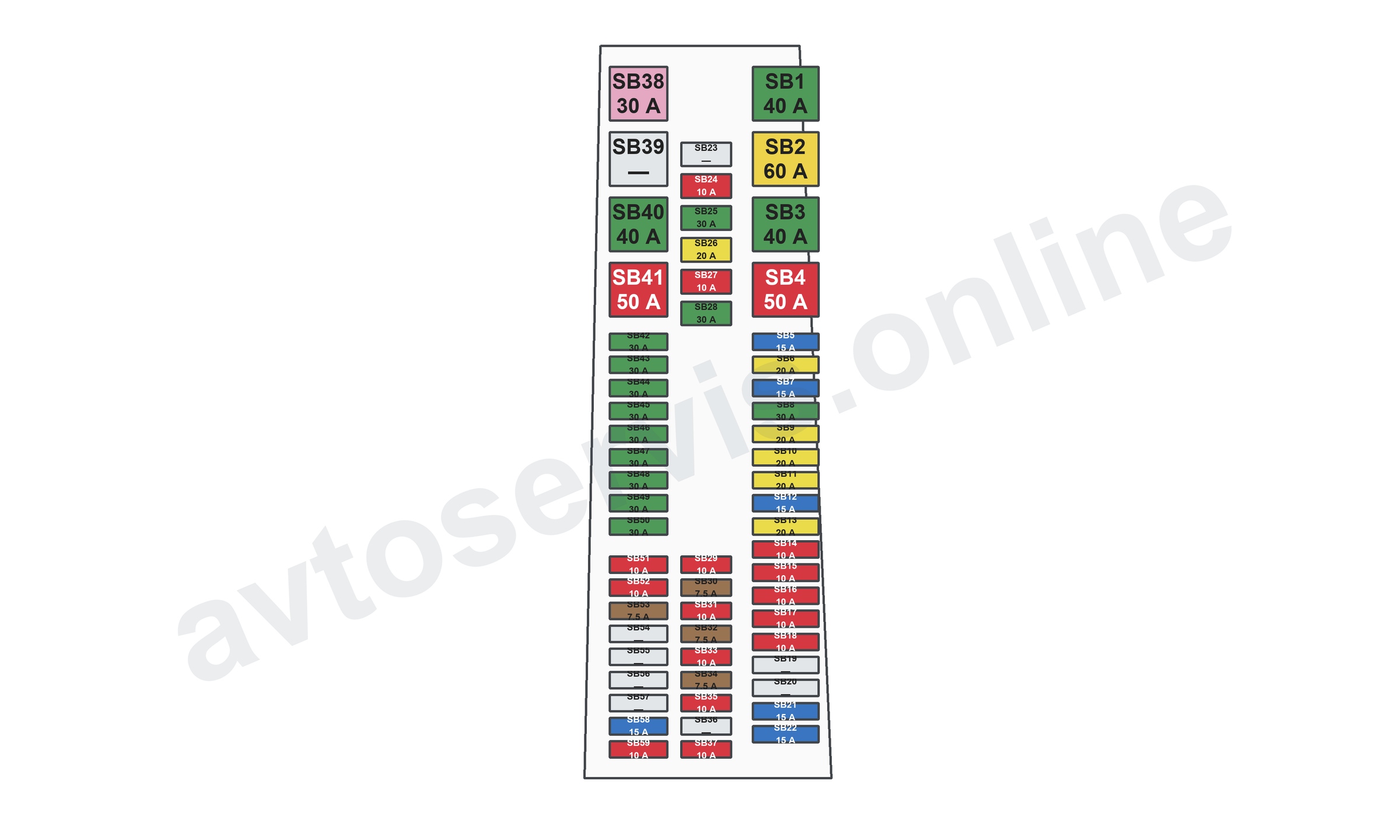

Блок B под левым сиденьем: с июля 2018 года

SB1 - 40 А: Дополнительный вентилятор кондиционера J1144.
SB2 - 60 А: Преобразователь 12/230 В с розеткой U13.
SB3 - 40 А: Второй дополнительный вентилятор кондиционера J1145.
SB4 - 50 А: Обогрев ветрового стекла Z2 через реле J47.
SB5 - 15 А: Пульт отопления и кондиционера EX21.
SB6 - 20 А: Без второй батареи: розетки U20/U26/U33; со второй батареей: питание SD7.
SB7 - 15 А: Разъём гидроборта TLBW3 по комплектации.
SB8 - 30 А: Блок специального автомобиля J608.
SB9 - 20 А: Без второй батареи: розетки U5/U18/U19/UX3; со второй батареей: зарядное устройство A10 и питание SD5.
SB10 - 20 А: Дополнительный отопитель J364.
SB11 - 20 А: Массаж правого переднего сиденья J804.
SB12 - 15 А: Реле J180 и вентилятор крыши V3 без второй батареи.
SB13 - 20 А: Массаж левого переднего сиденья J803.
SB14 - 10 А: Контроль давления в шинах J502.
SB15 - 10 А: Датчики селектора J587.
SB16 - 10 А: Реле AdBlue J963 и вакуумного насоса J318 по комплектации.
SB17 - 10 А: Реле циркуляционного насоса J160 и насос V55.
SB18 - 10 А: Блок двигателя J623.
SB21 - 15 А: Левый задний стеклоочиститель V92 через T17s.
SB22 - 15 А: Диагностический интерфейс J533; спецоборудование E500/TASLSF по комплектации.
SB24 - 10 А: Корректор фар E102, тахограф G24, фары MX1/MX2, диагностика U31 и нагреватель Z35.
SB25 - 30 А: Питание SB21 и SB58.
SB26 - 20 А: Разъёмы гидроборта TLBW3 и самосвального кузова TDSK3.
SB27 - 10 А: Адаптивный круиз-контроль J428, контроль слепых зон J1086/J1087 и передняя камера R242.
SB28 - 30 А: Питание SB22 и SB59.
SB29 - 10 А: Блок ABS J104.
SB30 - 7,5 А: Реле стартера J906/J907 и датчик сцепления G476.
SB31 - 10 А: Кнопка ESP E256, переключатель света EX1, выключатель заднего хода F4 и датчики селектора J587.
SB32 - 7,5 А: Блок предупреждения о движении задним ходом J1113.
SB33 - 10 А: Датчики качества воздуха G238 и давления хладагента G805; разъём телематики T12s.
SB34 - 7,5 А: Блок подушек безопасности J234 и лампа K145.
SB35 - 10 А: Парктроник J446.
SB37 - 10 А: Реле спецоборудования клеммы 15 J821.
SB38 - 30 А: Стартер B, реле J906/J907 и питание SB18.
SB40 - 40 А: Регулятор вентилятора тёплого воздуха J350.
SB41 - 50 А: Второе реле обогрева ветрового стекла J611.
SB42 - 30 А: Блок специального автомобиля J608.
SB43 - 30 А: Блок специального автомобиля J608.
SB44 - 30 А: Блок распознавания прицепа J345.
SB45 - 30 А: Блок распознавания прицепа J345.
SB46 - 30 А: Блок распознавания прицепа J345.
SB47 - 30 А: Блок распознавания прицепа J345.
SB48 - 30 А: Подогрев AdBlue J891 по комплектации.
SB49 - 30 А: Блок специального автомобиля J608.
SB50 - 30 А: Реле топливного насоса J17 и модуль подачи топлива GX1.
SB51 - 10 А: Разъём телематики T12s.
SB52 - 10 А: Блок двигателя J623 и блок ABS J104.
SB53 - 7,5 А: Контроль аккумулятора J367.
В этом исполнении не используются: SB19, SB20, SB23, SB36, SB39, SB54-SB57.
SB58 - 15 А: Правый задний стеклоочиститель V93 через T17u.
SB59 - 10 А: Кнопка E497 и регистратор аварий J754, полицейское исполнение.

Держатель A выполнен как силовая сборка; его не ремонтируют перемычками. Вариант со второй батареей меняет распределение розеток между B и D. Пустые места не предназначены для самостоятельного добавления оборудования.

Держатель D: розетки при второй батарее

SD1 - 30 А: Блок специального автомобиля J608 при второй батарее.
SD2 - не установлено: Не используется.
SD3 - 30 А: Блок специального автомобиля J608 при второй батарее.
SD4 - не установлено: Не используется.
SD5 - 20 А: Розетки U5/U18/U19/UX3 при второй батарее.
SD6 - 20 А: Зарядное устройство A10 при второй батарее.
SD7 - 20 А: Розетки U20/U26/U33 при второй батарее.
SD8 - 15 А: Розетка радиостанции U4, специсполнение со второй батареей.
SD9 - 15 А: Реле проблескового маяка J326 при второй батарее.
SD10 - 15 А: Блок проблескового маяка J1114 при второй батарее.
SD11 - 15 А: Реле J180 и вентилятор крыши V3 при второй батарее.
SD12 - 25 А: Воздушный дополнительный отопитель J604.

Указанные альтернативы относятся к разным вариантам проводки и оборудования. Перед заменой сверьте установленную вставку и карту автомобиля.

Силовой держатель A: с июля 2018 года

Ниже перечислены обозначения и назначение цепей данного держателя. Дополнительное оборудование устанавливается только при соответствующей комплектации.

SA1 - не установлено: Не используется.
SA2 - 125 А: Питание блока B: SB1-SB17 и SB38-SB54.
SA3 - 150 А: Дополнительный электрический нагреватель Z35.
SA4 - 100 А: Реле клеммы 15 J329 и цепи SB24-SB37.
SA5 - 100 А: Питание SC3, SC15-SC21, SC23-SC28, SC43-SC45 и SC50.

Реле салонного блока C

R1 - реле: Звуковой сигнал J413.
R2 - реле: Не занято.
R3 - реле: Не занято.
R4 - реле: Второе реле питания клеммы 15 J681.
R5 - реле: Не занято.
R6 - реле: Обогрев заднего стекла J9.

Реле стеклоочистителя на блоке бортовой сети

A - реле: Первое реле электродвигателя стеклоочистителя J368.
B - реле: Второе реле электродвигателя стеклоочистителя J369.

Релейный держатель 1 под левым сиденьем: с июля 2018 года

1 - реле: Не занято.
2 - реле: Второе переключающее реле крышного вентилятора J181.
3/1 - реле: Топливный насос J17 либо не занято, по комплектации.
3/2 - реле: Дозирование восстановителя J963.
4/1 - реле: Первое реле стартера J906.
4/2 - реле: Второе реле стартера J907.
5 - реле: Питание клеммы 15 J329.
6 - реле: Блок звукового предупреждения заднего хода J1113.
7 - реле: Не занято.
8 - реле: Освещение салона J602.
9 - реле: Не занято.
10 - реле: Циркуляционный насос J160.
11 - реле: Первое переключающее реле крышного вентилятора J180.

Релейный держатель 2 под левым сиденьем: с июля 2018 года

1 - реле: Блок вращающегося проблескового маяка J1114.
2/1 - реле: Реле вращающегося маяка J326.
2/2 - реле: Клемма 15 для специальной надстройки J821.
3 - реле: Задний подъёмный борт J823.
4 - реле: Не занято.
5 - реле: Не занято.
6 - реле: Не занято.

Проверка и замена предохранителя

Выключите зажигание и потребитель, выньте вставку подходящим съёмником и проверьте её целостность. Новая вставка должна иметь тот же тип и тот же номинальный ток, который указан для данной комплектации. Если она снова перегорает, ищут замыкание или неисправность потребителя. Силовые вставки и разъёмы гибридной батареи обслуживают по заводской процедуре.
