Предохранители Volkswagen Passat B6 (2005–2010): схемы блоков и реле

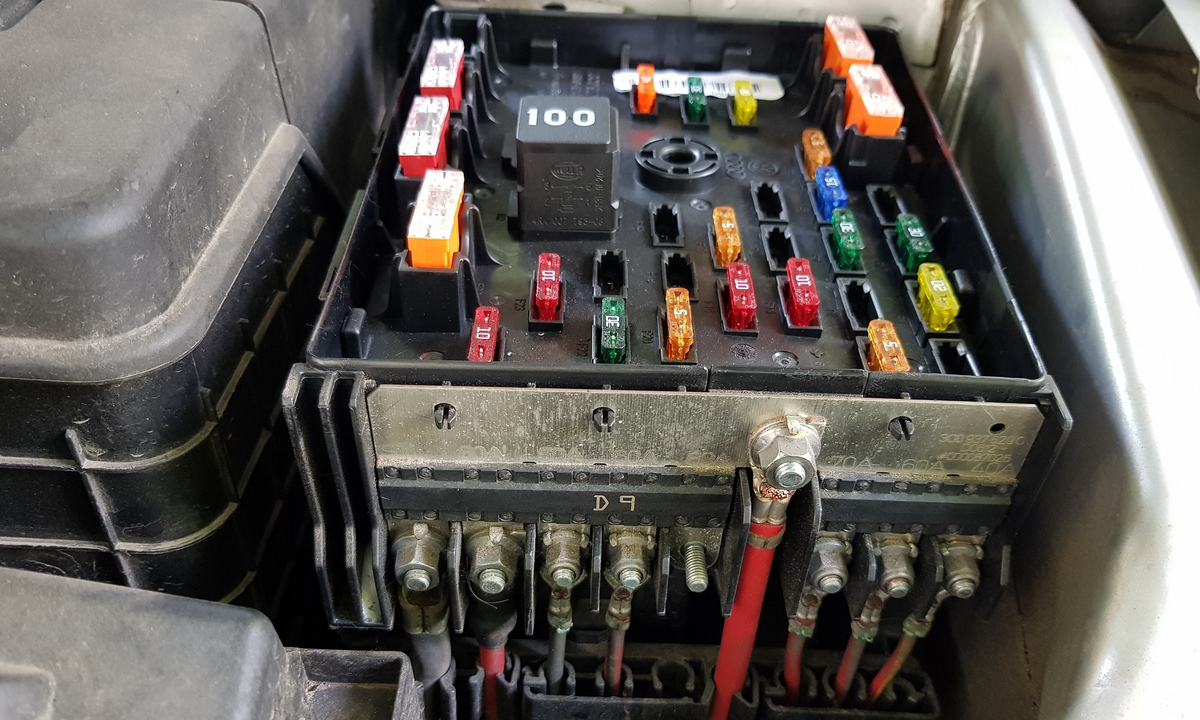

Открытый подкапотный блок предохранителей Volkswagen Passat B6 на автомобиле

У Volkswagen Passat B6 левый салонный блок SC расположен в торце панели водителя. Справа находится дополнительный SD, а под капотом возле аккумулятора установлены SB и силовой SA. Поколение 3C выпускалось в 2005–2010 годах. Ниже отдельно приведены салонные редакции до апреля 2008 года и с мая 2008 года. Подкапотная схема относится к исполнению E-box Low.

До апреля 2006 года прикуриватели проходят через SC38, 15 А, с мая 2006 года — через SC41, 15 А. В салонной редакции с мая 2008 года для дизельного исполнения SC41 указан 20 А; цепь розетки U5 в ранней карте — SC45, 25 А.

Салонный SC: до апреля 2008 года

Увеличенная группа SC1–SC21; взаимное расположение позиций сохранено.

Для леворульного Passat B6 разделены салонные карты до апреля 2008 года и с мая 2008 года. Подкапотный SB раскрыт для E-box Low; исполнение High имеет другую нумерацию и в эту схему не входит.

SC1 — 10 А — диагностический разъём (T16).
SC2 — 5 А — кнопка ASR/ESP (E256); кнопка Auto Hold (E540).
SC3 — 5 А — управление усилителем руля (J500).
SC4 — 5 А — выключатель стоп-сигналов (F).
SC5 — 10 А — регулятор корректора фар (E102); силовой модуль левой фары (J667); левый электрокорректор фары (V48); правый электрокорректор фары (V49).
SC6 — 5 А — блок электрооборудования прицепа (J345).
SC7 — 5 А — комбинация приборов (J285); диагностический интерфейс шин данных (J533).
SC8 — 5 А — кнопка задней шторки (E149); Панель управления гаражными воротами (E284); управление задней шторкой (J262); зеркало с автоматическим затемнением (Y7); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SC9 — 10 А — управление полным приводом (J492).
SC10 — 5 А — главное реле питания двигателя (J271); блок управления двигателем (J623); реле питания Motronic 2 (J670).
SC11 — 5 А — кнопка регистратора аварий (E497); таксометр (G41); таксометр в зеркале (G511); регистратор аварий (J754); сигнализатор педали инструктора (F349).
SC12 — 10 А — блок двери водителя (J386); блок задней правой двери (J389); J389 — с мая 2006 года.
SC13 — 10 А — переключатель освещения (E1); диагностический разъём (T16).
SC14 — 5 А — электронная блокировка рулевой колонки (J764).
SC15 — 5 А — блок управления бортовой сетью (J519); передний плафон освещения салона (W1).
SC16 — 10 А — электронный замок зажигания (D9).
SC17 — 10 А — датчик охраны салона (G303); датчик дождя и освещённости (G397); Датчик наклона кузова (G384); сирена сигнализации (H12); приёмник дистанционного управления автономным отопителем (R149).
SC18 — — Не используется в выбранной редакции.
SC19 — — Не используется в выбранной редакции.
SC20 — — Не используется в выбранной редакции.
SC21 — — Не используется в выбранной редакции.
SC22 — 10 / 5 А — расходомер воздуха (G70); реле второго электрического топливного насоса (J49); в заводской карте два номинала 10 и 5 А: выбирать по двигателю и установленной вставке.
SC23 — 10 А — обогрев вентиляции картера (N79).
SC24 — 5 / 20 А — выключатель заднего хода (F4); многофункциональный переключатель коробки (F125); управление автоматической коробкой (J217); мехатроник DSG (J743); 5 или 20 А — по исполнению коробки.
SC25 — 10 А — Панель управления гаражными воротами (E284); форсунки — до ноября 2005 года; управление воротами — до апреля 2006 года.
SC26 — 10 А — кнопка задней шторки (E149); управление задней шторкой (J262); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SC27 — 5 А — реле вентилятора отопителя (J13); Climatronic (J255); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SC28 — 20 А — блок электрооборудования прицепа (J345); с мая 2006 года.
SC29 — 20 / 5 А — блок электрооборудования прицепа (J345); электромеханический стояночный тормоз (J540); с мая 2006 года — управление стояночным тормозом; ранняя цепь прицепа — другое исполнение.
SC30 — 15 / 5 А — блок электрооборудования прицепа (J345); электромеханический стояночный тормоз (J540); до апреля 2006 года — прицеп; с мая 2006 года — стояночный тормоз.
SC31 — 25 / 15 А — блок электрооборудования прицепа (J345); реле топливного насоса (J17); реле второго электрического топливного насоса (J49); управление топливным насосом (J538); до апреля 2006 года — прицеп 25 А; с ноября 2006 года — управление топливным насосом 15 А; промежуточный вариант проверять по комплектации.
SC32 — 30 А — обогрев заднего стекла через блок управления бортовой сетью J519.
SC33 — 20 А — управление люком (J245).
SC34 — 15 А — электрический топливный насос (G6).
SC35 — 30 / 25 А — реле омывателя фар (J39); насос омывателя фар (V11); 30 А; с ноября 2006 года — 25 А.
SC36 — 20 А — реле автономного отопителя (J485); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SC37 — 25 А — блок подогрева передних сидений (J774).
SC38 — 15 А — блок электрооборудования прицепа (J345); прикуриватель (U1); Задний прикуриватель (U9); до апреля 2006 года — прикуриватели; с мая 2006 года — прицеп.
SC39 — 40 А — регулятор вентилятора отопителя (J126); управление кондиционером (J301).
SC40 — 5 А — переключатель освещения (E1).
SC41 — 40 / 15 А — Передний вентилятор отопителя (V2); реле вентилятора отопителя (J13); прикуриватель (U1); Задний прикуриватель (U9); до апреля 2006 года — вентилятор отопителя 40 А; с мая 2006 года — прикуриватели 15 А.
SC42 — 15 А — насос омывателей (V59); задний стеклоочиститель (V12).
SC43 — 20 А — управление автономным отопителем (J364).
SC44 — 20 А — реле автономного отопителя (J485).
SC45 — 25 А — розетка 12 В (U5); розетка 12 В №3 (U19); U19 — только такси с мая 2005 года.
SC46 — 5 А — выключатель радиостанции (E72); кнопка работы двигателя без ключа (E489); регистратор аварий (J754).
SC47 — 15 А — таксометр (G41); таксометр в зеркале (G511); знак такси (K222); контроль освещения салона (K224); лампа тихой тревоги такси (L128); подсветка кнопки тревоги (L180); левая лампа багажника (W18); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SC48 — 20 А — назначение в заводском перечне не раскрыто; перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SC49 — — Не используется в выбранной редакции.

Этот перечень относится к указанной редакции держателя. Цепи дополнительного оборудования присутствуют только при его установке; варианты номиналов не допускают произвольного увеличения тока предохранителя.

Подкапотный SB: E-box Low с мая 2005 года

Блок расположен слева под капотом возле аккумулятора. Таблица содержит изменения по датам и двигателям; разные номиналы указаны как альтернативы, а не как разрешение увеличить ток.

SB1 — 7,5 А — мультимедийный блок (J650).
SB2 — 30 А — блок ABS (J104).
SB3 — 20 А — высокотональный звуковой сигнал (H2); низкотональный звуковой сигнал (H7); блок управления бортовой сетью (J519).
SB4 — 20 / 25 А — центральный блок комфорта (J393); блок электрооборудования прицепа (J345); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SB5 — 5 А — контроль состояния аккумулятора (J367); блок управления бортовой сетью (J519).
SB6 — 5 / 15 А — управление автоматической коробкой (J217); мехатроник DSG (J743); разные заводские номиналы для разных исполнений; выбирать только по маркировке и электрической схеме автомобиля.
SB7 — 15 А — радиоприёмник (R); телерадионавигационный блок японского рынка (J506).
SB8 — 30 А — мехатроник DSG (J743).
SB9 — 5 А — электроника рулевой колонки (J527).
SB10 — 20 А — реле топливного насоса (J17); управление свечами накаливания (J179); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SB11 — 5 А — комбинация приборов (J285); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SB12 — 5 А — телефонный модуль (J412); Блок выбора антенн (J515); управление подготовкой телефона (E508); ТВ-тюнер (R78); спутниковый радиотюнер (R190); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SB13 — 10 А — главное реле питания двигателя (J271); реле питания клеммы 30 (J317); блок управления двигателем (J623).
SB14 — 30 А — блок управления двигателем (J623); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SB15 — 10 / 5 А — диагностический интерфейс шин данных (J533); разные заводские номиналы для разных исполнений; выбирать только по маркировке и электрической схеме автомобиля.
SB16 — 5 А — Реле насоса вторичного воздуха (J299).
SB17 — 10 А — запорный клапан газового баллона 1 (N361); запорный клапан газового баллона 2 (N362); запорный клапан газового баллона 3 (N363).
SB18 — 5 А — реле малой мощности дополнительного отопителя (J359); реле большой мощности дополнительного отопителя (J360); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SB19 — 30 А — аудиоусилитель (R12).
SB20 — 5 А — реле дополнительного топливного насоса (J832); управление вентилятором радиатора (J293); управление свечами накаливания (J179); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SB21 — 20 А — управление автономным отопителем (J364).
SB22 — 30 А — управление передними стеклоочистителями (J400).
SB23 — 5 А — датчик компаса (G197); управление свечами накаливания (J179).
SB24 — 10 / 15 А — Блок датчика оксидов азота (J583); нагреватель лямбда-зонда (Z19); нагреватель лямбда-зонда после нейтрализатора (Z29); Подогрев лямбда-зонда 2 после катализатора (Z30); Подогрев лямбда-зонда 3 после катализатора (Z64); разные заводские номиналы для разных исполнений; выбирать только по маркировке и электрической схеме автомобиля.
SB25 — 40 А — блок управления бортовой сетью (J519); левая передняя габаритная лампа (M1); ближний свет правой фары (M31); дальний свет правой фары (M32); правая задняя габаритная лампа (M2); левая задняя габаритная лампа (M4).
SB26 — 40 А — блок управления бортовой сетью (J519); правая передняя габаритная лампа (M3); ближний свет левой фары (M29); дальний свет левой фары (M30); левая задняя габаритная лампа (M4); правая задняя габаритная лампа (M2).
SB27 — 60 А — обогрев ветрового стекла (Z2).
SB28 — 40 А — Насос вторичного воздуха (V101).
SB29 — 50 А — блок управления бортовой сетью (J519); разгрузочное реле контакта X (J59).
SB30 — 50 А — блок управления бортовой сетью (J519).

Салонный SC: с мая 2008 года

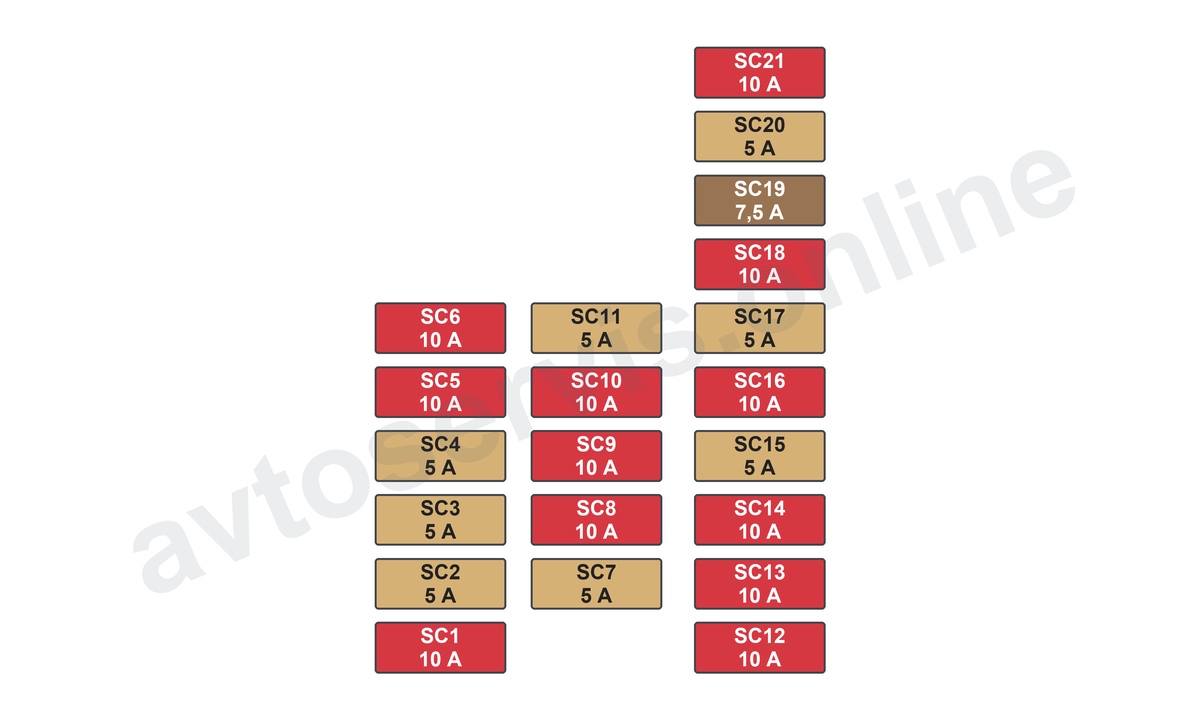

В обновлённой карте изменены цепи парковочного тормоза, дверей, подогревов и розеток. Номера от раннего SC сюда не переносите.

SC1 — 10 А — кнопка задней шторки (E149); электропривод задней шторки (V91).
SC2 — 5 А — кнопка ASR/ESP (E256); кнопка Auto Hold (E540); блок ABS (J104); электромеханический стояночный тормоз (J540).
SC3 — 5 А — переключатель освещения (E1); выключатель стоп-сигналов (F); датчик уровня и температуры масла (G266); управление усилителем руля (J500).
SC4 — 5 А — управление адаптивными амортизаторами (J250); блок электрооборудования прицепа (J345); управление поворотным светом и корректором фар (J745); диагностический разъём (T16).
SC5 — 10 А — регулятор подсветки приборов (E20); регулятор корректора фар (E102); силовой модуль левой фары (J667); левый электрокорректор фары (V48).
SC6 — 10 А — управление полным приводом (J492).
SC7 — 5 А — комбинация приборов (J285); диагностический интерфейс шин данных (J533).
SC8 — 10 А — силовой модуль правой фары (J668); правый электрокорректор фары (V49).
SC9 — 10 А — блок подушек безопасности (J234); распознавание занятости сиденья (J706); индикатор отключения подушки пассажира (K145).
SC10 — 10 А — переключатель Tiptronic (F189); расходомер воздуха (G70); управление топливным насосом (J538); главное реле питания двигателя (J271); блок управления двигателем (J623); реле питания Motronic 2 (J670).
SC11 — 5 А — кнопка регистратора аварий (E497); таксометр (G41); таксометр в зеркале (G511); регистратор аварий (J754); сигнализатор педали инструктора (F349).
SC12 — 10 А — блок двери водителя (J386); блок передней пассажирской двери (J387).
SC13 — 10 А — переключатель освещения (E1); переключатель Tiptronic (F189); диагностический разъём (T16).
SC14 — 10 А — реле сирены сигнализации (J641); сирена сигнализации (H12).
SC15 — 5 А — блок управления бортовой сетью (J519); передний плафон освещения салона (W1); датчик охраны салона (G303).
SC16 — 10 А — электронный замок зажигания (D9); электронная блокировка рулевой колонки (J764).
SC17 — 5 А — кнопка стояночного тормоза (E538); блок ABS (J104).
SC18 — 10 А — обогрев вентиляции картера (N79).
SC19 — 7,5 А — адаптивный круиз-контроль (J428); парктроник (J446); управление удержанием полосы (J759); парковочный ассистент (J791).
SC20 — 5 А — Панель управления гаражными воротами (E284).
SC21 — 10 А — зеркало с автоматическим затемнением (Y7); Регулятор подогрева левого заднего сиденья (E128); Регулятор подогрева правого заднего сиденья (E129); датчик давления кондиционера (G65); датчик качества воздуха (G238); реле вентилятора отопителя (J13); обогрев левой форсунки омывателя (Z20); обогрев правой форсунки омывателя (Z21); управление кондиционером (J301); реле контроля напряжения (J813).
SC22 — 20 А — электромеханический стояночный тормоз (J540).
SC23 — 15 А — блок электрооборудования прицепа (J345).
SC24 — 20 А — электромеханический стояночный тормоз (J540).
SC25 — 20 А — блок электрооборудования прицепа (J345).
SC26 — 15 А — управление адаптивными амортизаторами (J250).
SC27 — 15 / 20 А — реле топливного насоса (J17); реле второго электрического топливного насоса (J49); управление топливным насосом (J538); реле дополнительного топливного насоса (J832); 15 А — бензин; 20 А — дизель.
SC28 — 10 А — блок задней левой двери (J388); блок задней правой двери (J389); центральный блок комфорта (J393).
SC29 — 25 А — Блок подогрева задних сидений (J786).
SC30 — 20 А — управление люком (J245).
SC31 — 30 А — преобразователь 12/230 В с розеткой (U13); Преобразователь с розеткой 12/115 В (U27).
SC32 — 30 А — обогрев заднего стекла через блок управления бортовой сетью J519.
SC33 — 30 А — реле омывателя фар (J39); насос омывателя фар (V11).
SC34 — 25 А — блок подогрева передних сидений (J774).
SC35 — 30 А — блок задней левой двери (J388); блок задней правой двери (J389).
SC36 — 15 А — регулятор поясничного подпора сиденья водителя (E176); кнопка наклона сиденья (E421); кнопка спинки сиденья (E425).
SC37 — 10 А — датчик компаса (G197); датчик дождя и освещённости (G397); Climatronic (J255); управление кондиционером (J301); управление камерой заднего вида (J772); приёмник дистанционного управления автономным отопителем (R149); реле контроля напряжения (J813).
SC38 — 40 А — реле вентилятора отопителя (J13); регулятор вентилятора отопителя (J126); управление кондиционером (J301).
SC39 — 15 / 5 А — многофункциональный переключатель коробки (F125); управление автоматической коробкой (J217); выключатель заднего хода (F4); мехатроник DSG (J743); 15 А — отдельное исполнение автоматической коробки; 5 А — прочие перечисленные цепи по оснащению.
SC40 — 15 А — Реле зарядки второй батареи (J713); насос стеклоомывателя (V5); задний стеклоочиститель (V12).
SC41 — 20 А — прикуриватели U1 и U9; дизельное исполнение карты с мая 2008 года.
SC42 — 15 А — розетка 12 В (U5).
SC43 — 20 А — управление автономным отопителем (J364).
SC44 — 30 А — блок двери водителя (J386); блок передней пассажирской двери (J387).
SC45 — 20 А — реле автономного отопителя (J485).
SC46 — — Не используется в выбранной редакции.
SC47 — 10 А — приёмопередатчик телефона (R36); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SC48 — 5 А — комбинация приборов (J285); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SC49 — — Не используется в выбранной редакции.

Правый салонный SD: до апреля 2008 года

Держатель расположен в торце панели переднего пассажира; позиции относятся к раннему блоку.

SD1 — 5 А — датчик компаса (G197); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD2 — 5 А — электромеханический стояночный тормоз (J540); блок ABS (J104).
SD3 — 5 А — датчик компаса (G197); парктроник (J446); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD4 — 5 А — адаптивный круиз-контроль (J428).
SD5 — 10 А — силовой модуль правой фары (J668).
SD6 — 5 А — переключатель Tiptronic (F189).
SD7 — 5 А — управление поворотным светом и корректором фар (J745).
SD8 — 5 А — датчик давления кондиционера (G65); датчик уровня и температуры масла (G266).
SD9 — 10 А — индикатор отключения подушки пассажира (K145); блок подушек безопасности (J234); распознавание занятости сиденья (J706).
SD10 — 5 А — управление топливным насосом (J538).
SD11 — — Не используется в выбранной редакции.
SD12 — 10 А — блок передней пассажирской двери (J387); блок задней правой двери (J389); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD13 — 10 А — парктроник (J446).
SD14 — 5 А — управление камерой заднего вида (J772); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD15 — 5 А — Climatronic (J255); управление кондиционером (J301).
SD16 — 5 А — переключатель Tiptronic (F189).
SD17 — 5 А — индикатор электромеханического стояночного тормоза (K213); блок ABS (J104).
SD18 — — Не используется в выбранной редакции.
SD19 — — Не используется в выбранной редакции.
SD20 — — Не используется в выбранной редакции.
SD21 — — Не используется в выбранной редакции.
SD22 — 30 А — преобразователь 12/230 В с розеткой (U13); Преобразователь с розеткой 12/115 В (U27).
SD23 — 30 А — блок задней левой двери (J388); блок задней правой двери (J389).
SD24 — 30 А — доводчик задней левой двери (J762).
SD25 — 30 А — доводчик задней правой двери (J763).
SD26 — — Не используется в выбранной редакции.
SD27 — 25 А — Блок подогрева задних сидений (J786).
SD28 — 15 А — управление топливным насосом (J538); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD29 — 30 А — блок двери водителя (J386); блок передней пассажирской двери (J387).
SD30 — 20 А — электромеханический стояночный тормоз (J540); центральный блок комфорта (J393); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD31 — 20 / 15 А — электромеханический стояночный тормоз (J540); управление топливным насосом (J538); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD32 — — Не используется в выбранной редакции.
SD33 — 20 А — розетка 12 В (U5); розетка 12 В №2 (U18); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD34 — 15 А — управление топливным насосом (J538); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD35 — 20 А — прикуриватель (U1); Задний прикуриватель (U9); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD36 — — Не используется в выбранной редакции.
SD37 — — Не используется в выбранной редакции.
SD38 — 15 А — розетка 12 В (U5); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD39 — 10 А — регулятор подогрева сиденья водителя (E94); регулятор подогрева сиденья пассажира (E95); Регулятор подогрева левого заднего сиденья (E128); Регулятор подогрева правого заднего сиденья (E129); Climatronic (J255); управление кондиционером (J301); Реле зарядки второй батареи (J713); обогрев левой форсунки омывателя (Z20); обогрев правой форсунки омывателя (Z21); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD40 — 5 А — регистратор аварий (J754); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD41 — 15 А — таксометр (G41); таксометр в зеркале (G511); знак такси (K222); контроль освещения салона (K224); подсветка кнопки тревоги (L180); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD42 — 20 А — назначение в заводском перечне не раскрыто; перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD43 — 5 А — блок дистанционного управления тревожной сигнализацией такси (J601); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.
SD44 — 10 А — блок дистанционного управления тревожной сигнализацией такси (J601); розетка 12 В №3 (U19); перечислены альтернативные цепи разных двигателей, рынков или комплектаций; наличие всех потребителей одновременно не предполагается.

Правый салонный SD: с мая 2008 года

В поздней редакции остаются цепи электропривода багажника Variant и места специального оборудования.

SD1 — 30 А — управление крышкой багажника 2 (J756).
SD2 — 30 А — электропривод крышки багажника (J605).
SD3 — — Не используется в выбранной редакции.
SD4 — — Не используется в выбранной редакции.
SD5 — — зарезервировано для специального оборудования.
SD6 — — зарезервировано для специального оборудования.
SD7 — — зарезервировано для специального оборудования.
SD8 — — зарезервировано для специального оборудования.
SD9 — — зарезервировано для специального оборудования.
SD10 — — Не используется в выбранной редакции.
SD11 — — Не используется в выбранной редакции.
SD12 — — Не используется в выбранной редакции.

Силовой SA на E-box Low

Номиналы силовых вставок зависят от генератора и редакции распределения питания; болтовые соединения обслуживаются по ремонтной документации.

SA1 — 150 А — генератор (C).
SA2 — 80 А — электродвигатель усилителя руля (V187).
SA3 — 80 / 50 А — управление вентилятором радиатора (J293); номинал зависит от двигателя, генератора или комплектации; сверять с маркировкой.
SA4 — 60 А — термопредохранитель регулировки сиденья водителя (S44); термопредохранитель регулировки переднего пассажирского сиденья (S46); питание цепей салонных блоков по редакции.
SA5 — 80 / 60 А — термопредохранитель регулировки сиденья водителя (S44); термопредохранитель регулировки переднего пассажирского сиденья (S46); питание цепей салонных блоков по редакции; номинал зависит от двигателя, генератора или комплектации; сверять с маркировкой.
SA6 — 100 / 80 А — питание салонных держателей и дополнительных предохранителей; питание цепей салонных блоков по редакции; номинал зависит от двигателя, генератора или комплектации; сверять с маркировкой.
SA7 — 60 / 100 А — электрический дополнительный отопитель (Z35); реле большой мощности дополнительного отопителя (J360); номинал зависит от двигателя, генератора или комплектации; сверять с маркировкой.
SA8 — 40 А — блок ABS (J104).

Задний SF: двигатели AXZ, BLV, BWS

Держатель расположен слева в багажном отделении и предусмотрен не для всех двигателей.

SF1 — 30 А — питание салонных держателей и дополнительных предохранителей; питание цепей салонных блоков по редакции.
SF2 — 80 А — питание салонных держателей и дополнительных предохранителей.
SF3 — 125 А — питание салонных держателей и дополнительных предохранителей.
SF4 — 5 А — блок управления бортовой сетью (J519).

Реле: обозначения и расположение

На держателе реле блока бортовой сети под панелью водителя применяется следующая заводская разметка. Другие подпанельные держатели имеют отдельную нумерацию.

B1 — J329: питание клеммы 15; маркировка 460.
B2 и B3: не заняты в выбранной карте.
B4 — J689: питание клеммы 30, реле 2; маркировка 449.
B5 — J9: обогрев заднего стекла; маркировка 53.
B6 — J4: звуковой сигнал; маркировка 449.
B7 — J729: двойной насос омывателя, реле 1; маркировка 404.
B8 — J730: двойной насос омывателя, реле 2; маркировка 404.
B9 — J59: разгрузка контакта X; маркировка 460.

На отдельном держателе 1 находятся J485/J813 по оснащению в позиции 1, J151/J49/J16 по двигателю в позиции 2, J13 в позиции 3, J17 в позиции 4, J49 в позиции 5, J39 в позиции 6 и J682 в позиции 7. На держателе 2: A — J788, B — свободно, C — J713 второй батареи, D — J641 американских рынков. J47 обогрева ветрового стекла установлен у моторного щита рядом с блоком управления двигателем.

Как правильно заменить предохранитель

Выключите зажигание и потребители, извлеките ключ и дождитесь отключения электронных блоков. Сопоставьте держатель с нужной картой, затем проверьте вставку мультиметром. Установите предохранитель того же типа и номинала. Не используйте проволоку или вставку большего тока.

Если новый предохранитель снова перегорает, нужно найти неисправность потребителя, разъёма или проводки. Следы воды, нагрев корпуса и ослабленные силовые клеммы требуют устранения причины. Силовые планки, релейные держатели и цепи безопасности обслуживают по ремонтной документации конкретного автомобиля.

Предохранители Volkswagen Passat: общая статья и выбор поколения
