Предохранители Hyundai Solaris 1 (RB, 2011–2017): блоки и расшифровка

У Hyundai Solaris RB основные блоки предохранителей находятся в салоне со стороны водителя и в моторном отсеке рядом с аккумулятором. Материал относится к поколению 2011–2017. Ниже приведены данные салонной крышки 91117-4L010 и российского руководства рестайлингового Solaris; ранние исполнения сверяют отдельно. Наличие отдельных цепей зависит от двигателя и оборудования. Перед поиском неисправности сравните маркировку своей крышки с выбранным исполнением.

В показанном варианте C/LIGHTER и POWER OUTLET имеют номинал 15 А. Это разные цепи прикуривателя и дополнительной розетки. Встречающиеся схемы с другим номиналом C/LIGHTER относятся к другим исполнениям.

Салонный блок предохранителей

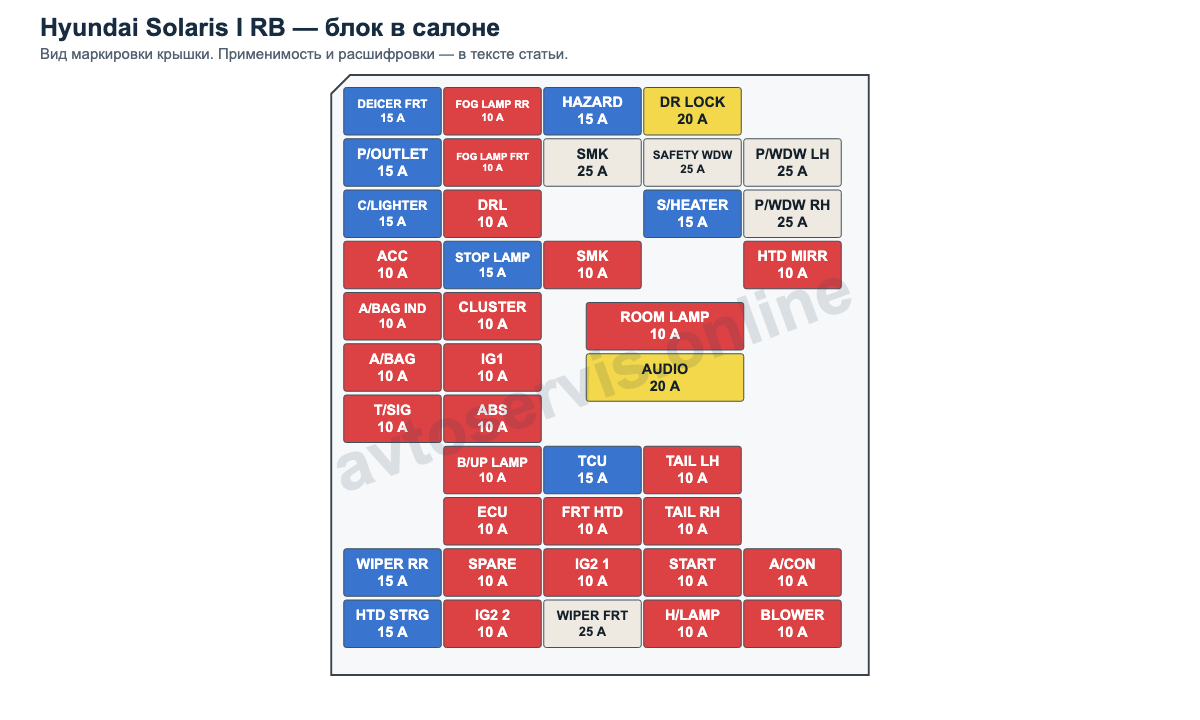

На рисунке воспроизведена крышка 91117-4L010 из руководства рестайлинговой машины. Позиции SPARE оставлены запасными. Вставки SMK относятся к оборудованию Smart Key; наличие потребителей зависит от комплектации. В перечне сохранены также вариантные цепи из руководства.

Пиктограммы кольцевой стрелки сопоставлены с таблицей заводского руководства: SMK на 25 А и 10 А относятся к электронному ключу, START на 10 А — к цепи запуска. На подкапотной схеме сохранены исходные пиктограммы реле; их расположение не заменяет номера из таблицы другого исполнения.

Крышку снимают при выключенном зажигании. Название цепи и её номинал проверяют вместе: одинаковая сила тока у соседних вставок не делает их взаимозаменяемыми по назначению.

• DEICER FRT — 15 А: Обогреватель ветрового стекла.
• POWER OUTLET — 15 А: Электрическая розетка.
• C/LIGHTER — 15 А: Прикуриватель.
• ACC — 10 А: Аудиосистема, модуль управления электрооборудованием кузова, блок управления системы электронного ключа модуль управления системой блокировки автоматической коробки передач.
• A/BAG IND — 10 А: Комбинация приборов (индикатор системы подушек безопасности).
• A/BAG — 10 А: Модуль SRS.
• CLUSTER — 10 А: Комбинация приборов и модуль управления электрооборудованием кузова.
• T/SIG — 10 А: Выключатель световой аварийной сигнализации.
• WIPER RR — 15 А: Многофункциональный переключатель, электромотор заднего стеклоочистителя.
• HTD STRG — 15 А: Рулевое колесо с обогревом.
• FOG LAMP RR — 10 А: Реле задних противотуманных фонарей.
• FOG LAMP FRT — 10 А: Реле противотуманных фар.
• DRL — 10 А: Соответствующий дневной ходовой огонь.
• STOP LAMP — 15 А: Переключатель стоп-сигнала, датчик заряда аккумуляторной батареи, реле стоп-сигнала, модуль управления системы электронного ключа, разъем канала передачи данных, селектора ATM, электромагнит блокировки ключа.
• IG1 — 10 А: Модуль системой блокировки автоматической коробки передач, модуль управления EPS, электрохромное зеркало, модуль управления SRS, индикатор непристегнутого ремня безопасности, зуммер системы помощи при парковке, реостат выключателя стоп-сигналов, боковой датчик системы помощи при парковке (левый/правый), центральный датчик системы помощи при парковке (левый/правый).
• ABS — 10 А: Модуль ABS, модуль управления ESС, выключатель системы ESС, панель предохранителей и реле в моторном отсеке (универсальный диагностический разъем).
• B/UP LAMP — 10 А: Выключатель фонарей заднего хода.
• ECU — 10 А: ЭБУ двигателя, модуль управления системы электронного ключа.
• SPARE — 10 А: -.
• DRL1 — 10 А: BCM, модуль управления системой Smart Key.
• HAZARD — 15 А: Реле аварийной световой сигнализации, выключатель аварийной световой сигнализации.
• SMK — 25 А: Модуль электронного ключа.
• SMK — 10 А: Модуль электронного ключа, выключатель кнопки Start/Stop.
• TCU — 15 А: Генератор импульсов 'A'/'B', датчик скорости автомобиля, датчик диапазонов автоматической коробки передач.
• FRT HTD — 10 А: Обогреватель переднего стекла.
• IG2 — 10 А: Реле стеклоподъемников, комбинация приборов, переключатель устройства коррекции света фар, левая и правая фары.
• WIPER FRT — 25 А: Многофункциональный переключатель, двигатель стеклоочистителей ветрового стекла.
• DR LOCK — 20 А: Реле блокировки/разблокирования дверей, реле разблокирования крышки, привод блокировки двери водителя.
• SAFETY POWER WINDOW — 25 А: Модуль обеспечения безопасности стеклоподъемника в двери водителя.
• S/HEATER — 15 А: Выключатель на центральной приборной панели.
• ROOM LAMP — 10 А: Комбинация приборов, модуль управления электрооборудованием кузова, модуль управления кондиционера, освещение багажника, освещение салона.
• AUDIO — 20 А: Аудиосистема.
• TAIL LAMP LH — 10 А: Задние комбинированные фонари (левая сторона), фары (левая сторона), Лампа подсветки номерного знака (левая/правая) (4-дверный кузов), лампа подсветки номерного знака (5-дверный кузов).
• TAIL LAMP RH — 10 А: Правая фара, задние комбинированные фонари (правая сторона), реостат, переключатель устройства регулировки угла наклона, выключатель аварийной световой сигнализации, аудиосистема, разъем AUX и USB, выключатель ESC, комбинация приборов, многофункциональный переключатель (дистанционное управление), переключатель кондиционера, выключатель устройства предотвращения запотевания заднего стекла, модуль управления кондиционера, выключатель обогревателя стеклоочистителей ветрового стекла, подсветка рычага селектора ATM.
• START — 10 А: Коробка предохранителей и реле E/R (реле 7), в моторном отсеке, выключатель блокировки зажигания, датчик диапазонов автоматической коробки передач.
• H/LAMP — 10 А: Комбинация приборов, фара.
• P/WDW LH — 25 А: Главный пульт управления стеклоподъемниками, переключатель задних стеклоподъемников (левая сторона).
• P/WDW RH — 25 А: Главный пульт управления стеклоподъемниками, переключатель задних стеклоподъемников (правая сторона), переключатель стеклоподъемника пассажирской двери.
• HTD MIRR — 10 А: Выключатель устройства предотвращения запотевания заднего стекла, привод наружного зеркала заднего вида со стороны водителя/ пассажира.
• A/CON — 10 А: Модуль кондиционера (автомат.).
• BLOWER — 10 А: ЭБУ двигателя, датчик включения вентилятора вентилятора, резистор вентилятора.

Вставки SPARE и запасные места не используют как подтверждение наличия потребителя. Если на вашей крышке другая подпись или величина тока, выбирайте документацию этого исполнения.

Блок предохранителей в моторном отсеке

Подкапотные цепи приведены по российскому руководству рестайлингового Solaris. Мультипредохранитель и отдельный узел обогрева ветрового стекла относятся к разным группам. Номинал генераторной вставки в этом варианте — 125 А. На схеме показана маркировка 91950-4L002; компоновка сопоставлена с заводским рисунком ORBR076080-1. Реле без текстового названия на самой крышке не получили выдуманных номеров.

Силовые вставки питают группы потребителей, малые предохранители — отдельные цепи. При проверке сначала устанавливают, какой блок и какое обозначение указаны для нужного устройства.

• BLOWER — 40 А: Реле 10 (реле вентилятора).
• RR HTD — 40 А: Салонный блок (реле устройства предотвращения запотевания заднего стекла).
• ABS1 — 40 А: Модуль ABS, модуль управления ESC.
• ABS2 — 40 А: Модуль ABS, модуль управления ESC, универсальный диагностический разъем.
• ALT — 125 А: Генератор, панель предохранителей и реле в моторном отсеке (мультипредохранители F1~F5, предохранитель F20).
• BATT1 — 50 А: Салонный блок (Предохранитель разъема питания: F35/F36, предохранитель: F12~F15, реле габаритных огней).
• IG2 — 40 А: Реле 7 (реле запуска), реле 6 (реле кнопки запуска (IG2)), замок зажигания.
• IG1 — 40 А: Реле 2 (реле кнопки запуска (ACC)), реле 9 (реле кнопки запуска (IG2)), замок зажигания.
• ECU1 — 30 А: Реле 1 (системы управления двигателем), предохранитель F25.
• C/FAN — 40 А: Реле 3 (реле вентилятора (низкие обороты)), Реле 8 (реле вентилятора (высокие обороты)).
• BATT2 — 50 А: Салонный блок (Реле: стеклоподъемник, аварийная световая сигнализация, блокировка/разблокирование дверей, разблокирование крышки багажника, предохранители: F23~F25, F31, F32)).
• HORN — 10 А: Реле 5 (Реле звукового сигнала).
• F/PUMP — 15 А: Реле 2 (Реле топливного насоса).
• H/LP RH — 10 А: Правая фара.
• H/LP LH — 10 А: Левая фара.
• A/CON — 10 А: Реле 4 (Реле кондиционера).
• H/LP — 10 А: Панель предохранителей и реле в моторном отсеке (реле фар головного освещения).
• INJECTOR — 15 А: ЭБУ двигателя, модуль управления коробкой передач (форсунки 1–4), регулирующий клапан подачи масла, Реле 12 (реле топливного насоса).
• SENSOR — 10 А: Блок двигателем, датчики распредвала и кислорода, клапан продувки, иммобилайзер и реле вентилятора охлаждения и кондиционера.
• TCU — 10 А: Блок коробкой передач.
• IGN COIL — 15 А: Катушка зажигания № 1~4, Конденсатор.
• B/UP LAMP — 10 А: Модуль коробкой передач, датчик диапазонов автоматической трансмиссии, комбинация приборов, модуль управления электрооборудованием кузова, задние комбинированные фонари (левая/правая сторона.
• FRT HTD LH — 40 А: FRT HTD LH.
• FRT HTD RH — 40 А: FRT HTD RH.
• FRT HTD IND — 15 А: FRT HTD IND.

Особенности исполнения

У дополнительного обогрева ветрового стекла цепи FRT HTD LH и FRT HTD RH защищены вставками по 40 А, FRT HTD IND — 15 А. На машинах без такого оборудования этих элементов может не быть.

Как проверить и заменить предохранитель

Выключите зажигание и потребители, затем извлеките нужную ножевую вставку пластиковым съёмником. Установите предохранитель того же типа и номинала. Перемычка, проволока или больший ток срабатывания не устраняют причину неисправности. Если новая вставка снова перегорела, прекратите пользоваться неисправной цепью и проверьте проводку и нагрузку.

Болтовые силовые вставки и сборные мультипредохранители обслуживают с отключённой батареей по процедуре своего исполнения. Не разбирайте их как обычные ножевые вставки. После проверки защёлкните крышку подкапотного блока, чтобы внутрь не попадала вода.
