Предохранители Hyundai Solaris 2 (HCr, 2017–2022): блоки и расшифровка

У Hyundai Solaris HCr основные блоки предохранителей находятся в салоне со стороны водителя и в моторном отсеке рядом с аккумулятором. Материал относится к поколению 2017–2022. Ниже приведены данные российского руководства NH50-RU21A, салонная крышка 91990-H5010 типа A и отдельно подкапотная крышка 91950-H5300. Наличие отдельных цепей зависит от двигателя и оборудования. Перед поиском неисправности сравните маркировку своей крышки с выбранным исполнением.

За две салонные розетки отвечают P/OUTLET2 и P/OUTLET3 по 20 А. Подкапотный P/OUTLET1 на 40 А питает соответствующее реле: это отдельная силовая ступень, а не замена салонному предохранителю.

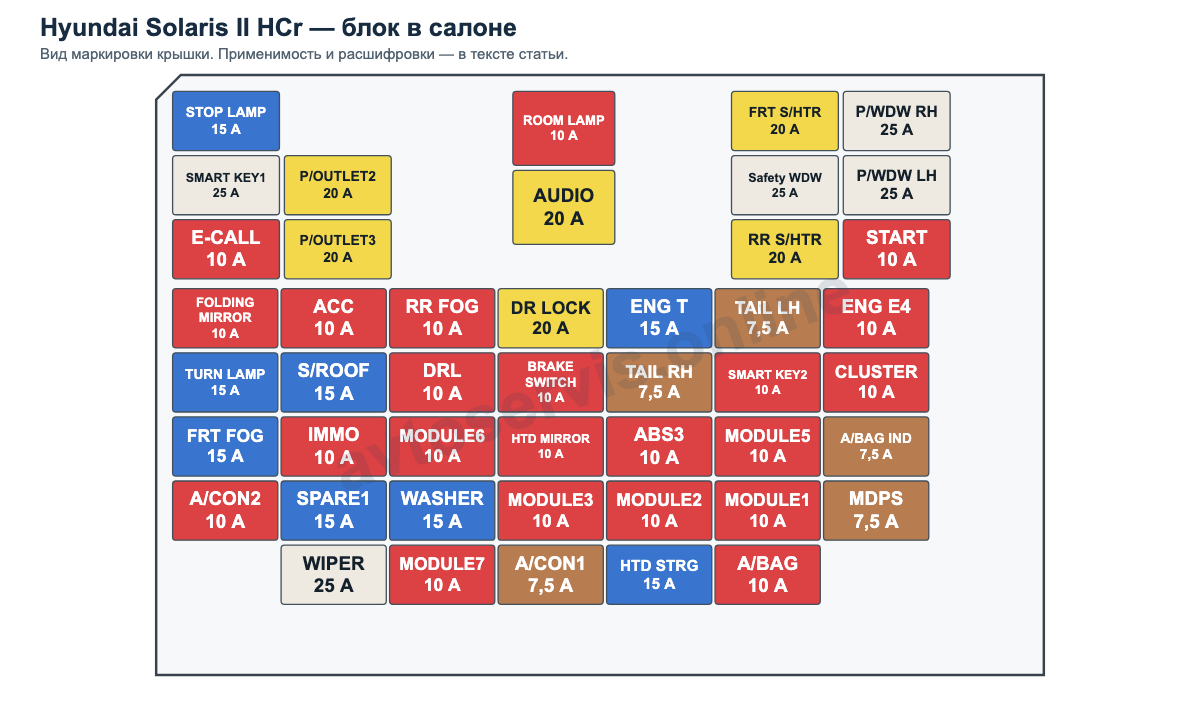

Салонный блок предохранителей

Показан салонный блок типа A с маркировкой 91990-H5010. Силовые цепи сидений, стеклоподъёмников и розеток находятся в разных группах. Центральные ROOM LAMP и AUDIO вынесены на крышке отдельно от остальных рядов.

Позиция с кольцевой стрелкой на крышке обозначена в схеме как START на 10 А: название подтверждено таблицей российского руководства. Вариантная запасная SPARE1 на 10 А из общего перечня не добавлена на рисунок этой крышки как отдельное гнездо.

Крышку снимают при выключенном зажигании. Название цепи и её номинал проверяют вместе: одинаковая сила тока у соседних вставок не делает их взаимозаменяемыми по назначению.

• STOP LAMP — 15 А: Салонный блок (электронный блок стоп-сигнала).
• SMART KEY1 — 25 А: ЭБУ электронного ключа.
• SPARE1 — 10 А: Запасной.
• E-CALL — 10 А: Блок экстренного вызова.
• FOLDING MIRROR — 10 А: ICU/PCB: Складное зеркало.
• TURN LAMP — 15 А: Блок BCM, SLM.
• FRT FOG — 15 А: Салонный блок (реле передней противотуманной фары).
• A/CON2 — 10 А: Блок кондиционером.
• P/OUTLET2 — 20 А: Розетка питания № 1.
• P/OUTLET3 — 20 А: Розетка питания № 2.
• ACC — 10 А: Салонный блок (реле задней розетки питания), переключатель регулировки наружных зеркал заднего вида, блок E-Call, BCM, блок SLM, аудиосистема, аудиовизуальное головное устройство с навигацией, ЭБУ электронного ключа.
• S/ROOF — 15 А: Электродвигатель верхнего люка.
• IMMO — 10 А: Блок иммобилайзера.
• SPARE1 — 15 А: Запасной.
• WIPER — 25 А: Многофункциональный переключатель, электродвигатель стеклоочистителя, распределительная коробка моторного отсека (RLY6).
• RR FOG — 10 А: Салонный блок (реле задних противотуманных фонарей).
• DRL — 10 А: Салонный блок (реле DRL).
• MODULE6 — 10 А: Салонный блок (реле электростеклоподъемников (БЕЗ BCM)), подогрев форсунок стеклоомывателя, блок управления обогревателем сиденья водителя/пассажира, блок управления обогревателем заднего левого/правого сиденья.
• Омыватель — 15 А: Вспомогательная цепь с обозначением омывателя на крышке. Применимость определяется маркировкой установленного блока.
• MODULE7 — 10 А: Многофункциональный переключатель.
• DR LOCK — 20 А: BCM.
• BRAKE SWITCH — 10 А: Салонный блок (реле разблокирования дверей, реле блокировки дверей, реле разблокирования крышки багажника) ЭБУ электронного ключа, выключатель стоп-сигналов.
• OUTSIDE MIRROR HEATED — 10 А: Наружное зеркало с электроприводом на стороне водителя, блок управления кондиционером, наружное зеркало с электроприводом на стороне пассажира.
• MODULE5 — 10 А: Блок SLM, BCM, ЭБУ электронного ключа.
• A/CON1 — 7,5 А: Подкапотный блок (RLY6), блок управления кондиционером.
• ENG T — 15 А: Индикатор положения рычага селектора АКПП.
• TAIL RH — 7,5 А: Фара правая, аудиосистема, переключатель на передней панели, подрулевая спираль, комбинация приборов, аудиовизуальное головное устройство с навигацией, разъемы AUX (при наличии) и USB, индикатор положения рычага селектора АКПП, главный переключатель электростеклоподъемников, переключатель электростеклоподъемника пассажира, Левый/правый переключатель задних электростеклоподъемников, переключатель на передней панели, блок управления кондиционером, Правый задний комбинированный фонарь (вх./вых.).
• ABS3 — 10 А: Управление ABS, блок управления системой ESP.
• MODULE3 — 10 А: Переключатель в левой части передней панели, BCM.
• HTD STRG — 15 А: Подрулевая спираль.
• FRT S/HTR — 20 А: Блок обогревателем сиденья водителя/пассажира.
• Safety WDW — 25 А: Блок электростеклоподъемника двери водителя с защитой от защемления.
• RR S/HTR — 20 А: Блок обогревателем левого/правого заднего сиденья.
• TAIL LH — 7,5 А: Левый задний комбинированный фонарь (вх./вых.), левый/правый фонарь номерного знака, левая фара.
• SMART KEY2 — 10 А: ЭБУ электронного ключа.
• MODULE2 — 10 А: Блок кондиционером, левая/правая фара, аудиосистема, аудиовизуальное головное устройство с навигацией, комбинация приборов, подрулевая спираль, индикатор положения рычага селектора АКПП, блок управления обогревателем сиденья водителя/пассажира, выключатель спортивного режима, Блок обогревателем левого/правого заднего сиденья.
• MODULE1 — 10 А: Блок BCM, SLM.
• A/BAG — 10 А: Блок SRS.
• P/WDW RH — 25 А: Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника пассажира.
• P/WDW LH — 25 А: Главный переключатель электростеклоподъемников.
• START — 10 А: A/T : Переключатель диапазонов М/Т: ECM/PCM, распределительная коробка моторного отсека (RLY.1), ЭБУ электронного ключа (с электронным ключом).
• ENG E4 — 10 А: ECM/PCM, блок иммобилайзера, ЭБУ электронного ключа.
• CLUSTER — 10 А: Комбинация приборов.
• A/BAG IND — 7,5 А: Комбинация приборов.
• MDPS — 7,5 А: Блок MDPS.
• ROOM LAMP — 10 А: центральная позиция освещения салона на крышке 91990-H5010.
• AUDIO — 20 А: центральная позиция аудиосистемы на крышке 91990-H5010.

Вставки SPARE и запасные места не используют как подтверждение наличия потребителя. Если на вашей крышке другая подпись или величина тока, выбирайте документацию этого исполнения.

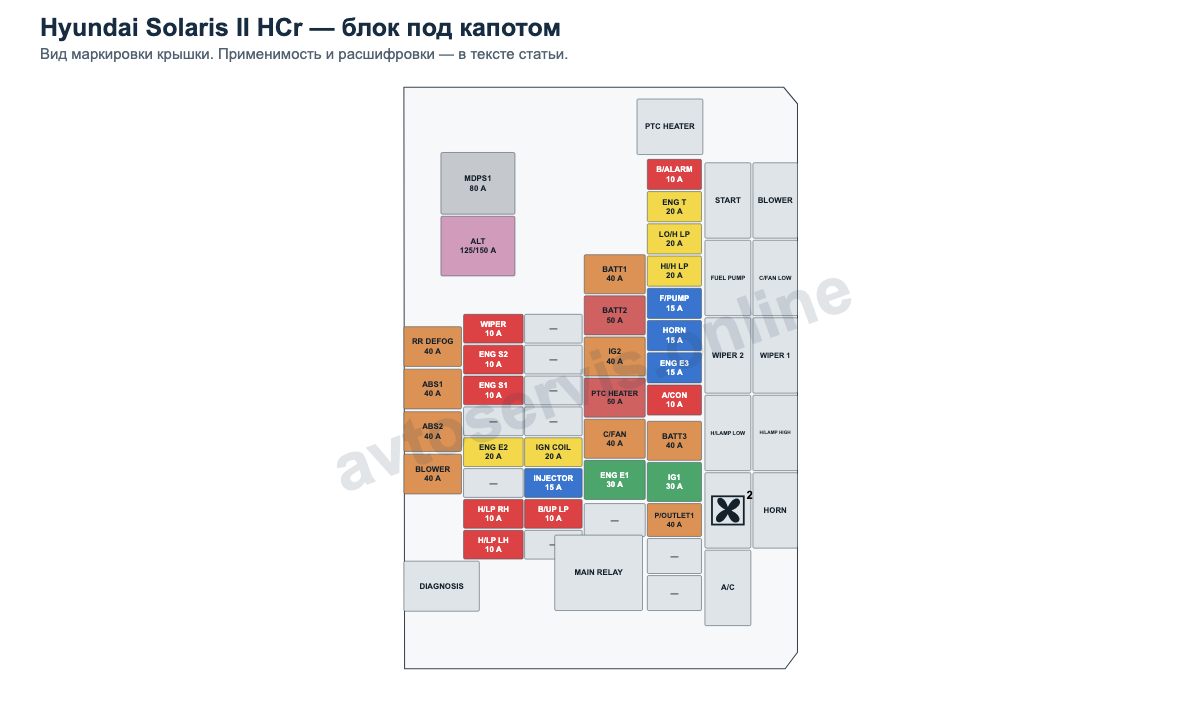

Блок предохранителей в моторном отсеке

Данные ниже относятся к исполнению российского руководства NH50-RU21A. Вставка ALT имеет 125 А для G4LC или 150 А для G4FG. Номиналы других крышек, включая раннюю 91950-H5300, в эту расшифровку не подмешаны.

Силовые вставки питают группы потребителей, малые предохранители — отдельные цепи. При проверке сначала устанавливают, какой блок и какое обозначение указаны для нужного устройства.

• MDPS1 — 80 А: Блок MDPS.
• ALT — 125 А(G4LC) / 150 А(G4FG): Подкапотный блок (предохранитель – F3, F4, F5, F6).
• RR DEFOG — 40 А: Салонный блок (реле обогревателя заднего стекла).
• ABS1 — 40 А: Блок ABS/ESP.
• ABS2 — 40 А: Блок ABS/ESP.
• BLOWER — 40 А: Подкапотный блок (RLY.2).
• WIPER — 10 А: Электродвигатель стеклоочистителя, многофункциональный переключатель, распределительная коробка моторного отсека (RLY.6).
• ENG S2 — 10 А: Датчик кислорода (верхний), датчик кислорода (нижний), распределительная коробка моторного отсека (RLY.4, RLY.9), электромагнитный клапан управления продувкой накопителя топливных паров, электромагнитный клапан системы впуска с изменяемой геометрией.
• ENG S1 — 10 А: Клапан управления подачей масла № 1 (впуск/выпуск), распределительная коробка моторного отсека (RLY.3, RLY.11).
• ENG E2 — 15 А: ECM/PCM.
• H/LP RH — 10 А: Фара правая.
• H/LP LH — 10 А: Фара левая.
• IGN COIL — 20 А: Катушка зажигания #1 — #4, конденсатор.
• INJECTOR — 15 А: ECM/PCM, форсунка № 1–4.
• B/UP LP — 10 А: Выключатель фонаря заднего хода.
• BATT1 — 40 А: Салонный блок (предохранитель — F15, F16, F20, F21, F22, F23).
• BATT2 — 50 А: Салонный блок (предохранитель — F32, F33, F34, реле электростеклоподъемника).
• IG2 — 40 А: Выключатель зажигания, распределительный блок PDM (реле IG2).
• C/FAN — 40 А: Подкапотный блок (RLY.4, RLY.9).
• ENG E1 — 30 А: Подкапотный блок (предохранитель — RLY.13).
• B/Alarm — 10 А: Дополнительная распределительная коробка (RLY.15).
• ENG T — 20 А: PCM.
• LO/H LP — 20 А: Подкапотный блок (RLY.8).
• HI/H LP — 20 А: Подкапотный блок (RLY.7).
• F/PUMP — 15 А: Подкапотный блок (RLY.3).
• HORN — 10 А: Подкапотный блок (RLY.10).
• ENG E3 — 15 А: ECM/PCM.
• A/CON — 10 А: Подкапотный блок (RLY.11).
• BATT3 — 40 А: Салонный блок (предохранитель — F1, F5, F6, реле заднего фонаря).
• IG1 — 30 А: Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC).
• P/OUTLET1 — 40 А: Салонный блок (реле розетки питания).
• ТЕЛЕМАТИКА 1 — 30 А: Устройство мониторинга.
• ТЕЛЕМАТИКА 2 — 10 А: Устройство мониторинга.

Отдельный вариант: крышка 91950-H5300

Этот вариант показан отдельно от приведённой выше таблицы NH50-RU21A. На крышке 91950-H5300 HORN имеет 15 А, ENG E2 — 20 А, предусмотрена позиция PTC HEATER на 50 А. Номиналы 10 А для HORN и 15 А для ENG E2 из другого исполнения сюда не перенесены. Назначения ниже следуют маркировке именно этой крышки.

• MDPS1 — 80 А: Электроусилитель рулевого управления.
• ALT — 125/150 А: Генератор и главное силовое питание; вариант вставки выбирают по двигателю и маркировке.
• RR DEFOG — 40 А: Обогрев заднего стекла.
• ABS1 — 40 А: Питание системы ABS/ESC.
• ABS2 — 40 А: Питание системы ABS/ESC.
• BLOWER — 40 А: Вентилятор отопителя.
• BATT1 — 40 А: Распределение питания через соответствующую силовую группу блока.
• BATT2 — 50 А: Распределение питания через соответствующую силовую группу блока.
• IG2 — 40 А: Питающая цепь зажигания IG2.
• PTC HEATER — 50 А: Дополнительный электрический отопитель в соответствующем исполнении.
• C/FAN — 40 А: Вентилятор охлаждения.
• ENG E1 — 30 А: Питание электроники двигателя.
• BATT3 — 40 А: Распределение питания через соответствующую силовую группу блока.
• IG1 — 30 А: Питающая цепь зажигания IG1.
• P/OUTLET1 — 40 А: Цепь розетки питания; силовая вставка питает реле, если это предусмотрено исполнением.
• B/ALARM — 10 А: Охранный звуковой сигнал.
• ENG T — 20 А: Цепи электроники силового агрегата.
• LO/H LP — 20 А: Ближний свет фар.
• HI/H LP — 20 А: Дальний свет фар.
• F/PUMP — 15 А: Топливный насос.
• HORN — 15 А: Звуковой сигнал.
• ENG E3 — 15 А: Питание электроники двигателя.
• A/CON — 10 А: Кондиционер.
• WIPER — 10 А: Стеклоочиститель.
• ENG S2 — 10 А: Цепи датчиков и исполнительных устройств двигателя; состав зависит от исполнения.
• ENG S1 — 10 А: Цепи датчиков и исполнительных устройств двигателя; состав зависит от исполнения.
• ENG E2 — 20 А: Питание электроники двигателя.
• IGN COIL — 20 А: Катушки зажигания.
• INJECTOR — 15 А: Цепь с заводским обозначением INJECTOR.
• H/LP RH — 10 А: Правая фара.
• B/UP LP — 10 А: Позиция с указанным заводским обозначением на крышке; конкретный набор потребителей определяется исполнением.
• H/LP LH — 10 А: Левая фара.

Реле и дополнительные цепи: исполнение NH50-RU21A

RLY.1 — Реле стартера; RLY.2 — Реле вентилятора кондиционера; RLY.3 — Реле топливного насоса; RLY.4 — Реле № 1 вентилятора охлаждения; RLY.5 — Реле № 2 стеклоочистителя; RLY.6 — Реле № 1 стеклоочистителя; RLY.7 — Реле дальнего света фар; RLY.8 — Реле фар; RLY.9 — Реле № 2 вентилятора охлаждения; RLY.10 — Реле звукового сигнала; RLY.11 — Реле КОНДИЦИОНЕРА; RLY.13 — Главное реле; RLY.15 — Реле сирены охранной сигнализации.

Отдельный блок обогрева ветрового стекла содержит FR HTD LH и FR HTD RH по 50 А, FR HTD — 10 А; его реле RLY1 и RLY2 включают левую и правую половины. В панели АКБ предусмотрены FRT HTD на 80 А и STARTER MOTOR на 300 А для соответствующего исполнения. Снимать такие вставки как обычный ножевой предохранитель нельзя.

Как проверить и заменить предохранитель

Выключите зажигание и потребители, затем извлеките нужную ножевую вставку пластиковым съёмником. Установите предохранитель того же типа и номинала. Перемычка, проволока или больший ток срабатывания не устраняют причину неисправности. Если новая вставка снова перегорела, прекратите пользоваться неисправной цепью и проверьте проводку и нагрузку.

Болтовые силовые вставки и сборные мультипредохранители обслуживают с отключённой батареей по процедуре своего исполнения. Не разбирайте их как обычные ножевые вставки. После проверки защёлкните крышку подкапотного блока, чтобы внутрь не попадала вода.
