Предохранители Kia Sorento 1 относятся к поколению BL, выпускавшемуся в 2002-2009 годах. Салонный блок расположен за крышкой панели со стороны водителя. Основной подкапотный блок находится в моторном отсеке. Здесь разобрана заводская версия 2007 года, схемы OBL066102N и OBL066905N. Перед заменой сверяйте обозначения и номиналы с крышкой своего автомобиля.

Передний прикуриватель CIGAR(FRT) и центральная розетка CENTER P/OUTLET имеют по 15 А. Отдельная подкапотная цепь P/OUTLET рассчитана на 30 А; эти позиции не взаимозаменяемы.

Салонный блок предохранителей

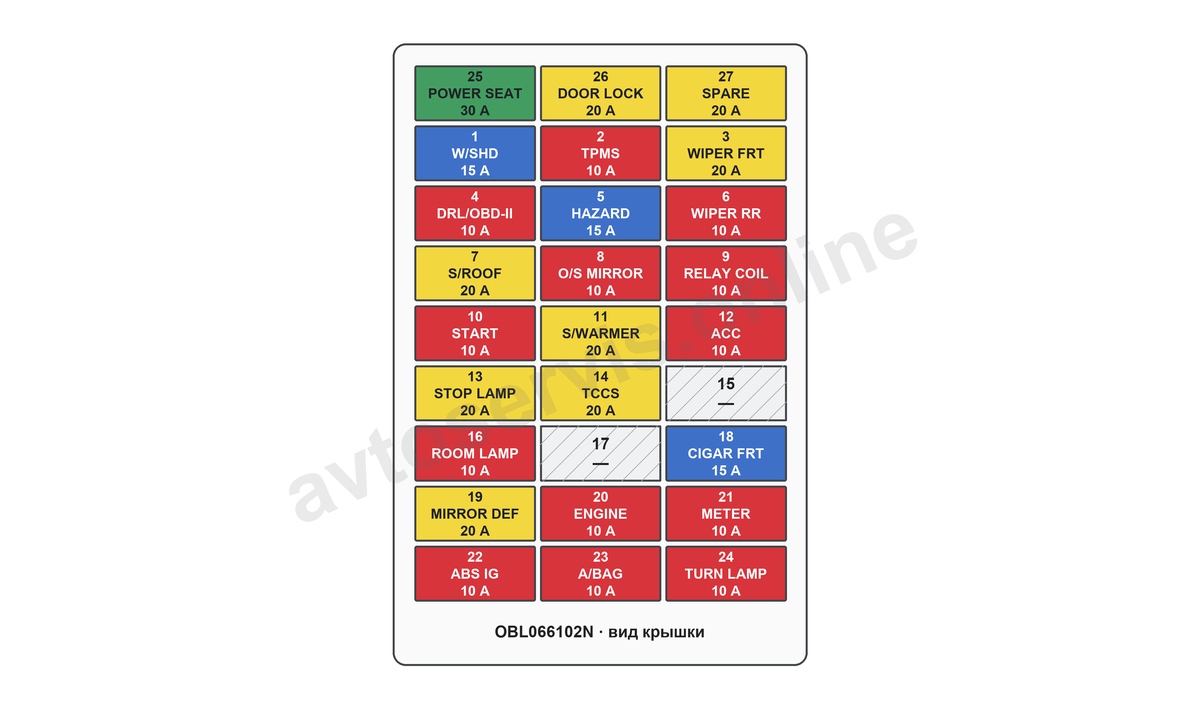

Схема салонного блока Kia Sorento 1 BL — Салонный блок BL - схема выбранной заводской крышки

Показан вид заводской крышки с расположением предохранителей. Нажмите на схему, чтобы открыть её в полном размере; обозначения расшифрованы ниже.

Полная расшифровка салонных предохранителей

W/SHD - 15 А: обогрев заднего стекла.
TPMS - 10 А: система контроля давления в шинах.
WIPER(FRT) - 20 А: передний стеклоочиститель.
DRL/OBD-II - 15 А: дневные ходовые огни.
HAZARD - 15 А: аварийная сигнализация.
WIPER(RR) - 10 А: задний стеклоочиститель.
S/ROOF - 20 А: люк.
O/S MIRROR - 10 А: наружные зеркала.
RELAY COIL - 10 А: катушка зажигания.
START - 10 А: стартер.
S/WARMER - 20 А: обогрев сидений.
ACC - 15 А: вспомогательные потребители.
STOP LAMP - 20 А: стоп-сигналы.
TCCS - 20 А: TCS, ESC, иммобилайзер.
ROOM LAMP - 10 А: салонный плафон.
CIGAR(FRT) - 15 А: прикуриватель.
O/S MIRROR DEF - 20 А: обогрев наружных зеркал.
ENGINE - 10 А: блок управления двигателем.
METER - 10 А: комбинация приборов.
ABS IG - 10 А: ABS.
A/BAG - 10 А: подушки безопасности.
TURN LAMP - 10 А: указатели поворота.
POWER SEAT - 30 А: электропривод сиденья.
DOOR LOCK - 20 А: центральный замок.
SPARE - 20 А: запасная вставка.

В цепях кузовной электроники один предохранитель может питать несколько устройств. При исправной вставке проверьте питание и контакт в цепи; не заменяйте её только по названию симптома.

В руководстве есть расхождения между рисунком крышки и таблицей: для DRL/OBD-II и ACC на рисунке указано 10 А, в таблице - 15 А. Название RELAY COIL в таблице расшифровано как катушка зажигания, хотя подкапотная IG COIL приведена отдельно. Здесь сохранён текст выбранной заводской таблицы; спорные строки нельзя использовать для замены без сверки с маркировкой автомобиля.

Блок предохранителей под капотом

Показана крышка OBL066905N с MAIN 140 А. Ранний блок с MAIN 120 А имеет другую маркировку. Отдельная вставка генератора ALTERNATOR 150 А расположена вне основного корпуса и не заменяет MAIN.

Схема подкапотного блока Kia Sorento BL — Kia Sorento BL: подкапотный блок предохранителей

Силовые вставки и реле имеют другую конструкцию, чем малые салонные предохранители. Указанные в расшифровке индексы двигателей и условия оснащения сохраняют заводскую применимость каждой цепи.

Полная расшифровка подкапотного блока

HORN - 15 А: звуковой сигнал.
AUDIO - 30 А: аудиосистема.
MAIN - 140 А: генератор.
ALTERNATOR - 150 А: генератор.
HEAD (HI) - 15 А: дальний свет фар.
HEAD (LO) - 15 А: ближний свет фар.
DEF - 25 А: обогрев заднего стекла.
MEMORY - 10 А: комбинация приборов, ETACS, A/C, часы, салонный плафон.
F/FOG - 15 А: передние противотуманные фары.
IGN 2 - 30 А: зажигание.
ABS - 40 А: ABS.
F/PUMP - 20 А: топливный насос.
C/FAN - 30 А: вентилятор радиатора.
IGN 1 - 40 А: зажигание.
EXT AMP - 30 А: усилитель аудиосистемы.
ILLUMI - 10 А: подсветка панели приборов.
EXT - 15 А: задние фонари, указатели поворота.
CENTER P/OUTLET - 15 А: розетка питания.
BTN 3 - 40 А: питание салонного блока B+.
F/BLW - 30 А: вентилятор отопителя.
BTN 1 - 40 А: питание салонного блока B+.
BTN 2 - 30 А: питание салонного блока B+.
P/TRN - 10 А: датчики системы управления силовым агрегатом, TCU.
P/OUTLET - 30 А: розетка питания.
P/W LH - 25 А: левые стеклоподъёмники.
P/W RH - 25 А: правые стеклоподъёмники.
INJECTOR - 15 А: форсунка.
IG COIL - 10 А: катушка зажигания.
O2 SNSR - 15 А: кислородный датчик.
ECU - 15 А: блок управления двигателем.
SPARE - 25 А: запасная вставка.
SPARE - 20 А: запасная вставка.
SPARE - 15 А: запасная вставка.
SPARE - 10 А: запасная вставка.

Дополнительный силовой блок

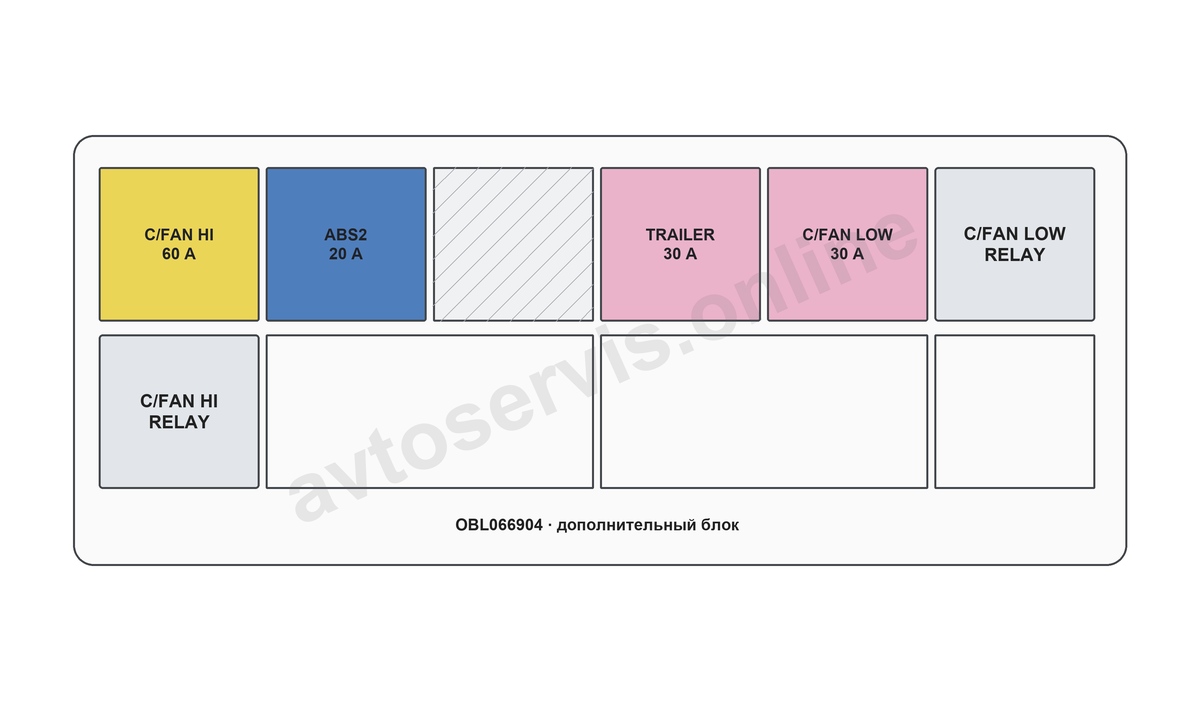

Схема дополнительного блока Kia Sorento 1 BL — Дополнительный блок - только для указанного исполнения

На крышке OBL066904 отдельно показаны защита двух скоростей вентилятора охлаждения, ABS2 и прицепа. C/FAN HI RELAY и C/FAN LOW RELAY - реле высокой и низкой скорости вентилятора. Этот дополнительный корпус не является схемой свечей накаливания дизеля.

C/FAN HI - 60 А: Высокая скорость вентилятора охлаждения.
ABS2 - 20 А: Вторая цепь ABS в дополнительном блоке.
TRAILER - 30 А: Цепь прицепа.
C/FAN LOW - 30 А: Низкая скорость вентилятора охлаждения.

Реле на схемах подписаны заводскими обозначениями; серым также показаны разъёмы и отдельные силовые элементы. Реле без значения в амперах не следует путать с предохранителем того же размера.

После проверки установите защитную крышку до фиксации. Вода и грязь внутри корпуса повреждают контакты; номинал вставки не исправляет причину нагрева или плохого соединения.

Как заменить предохранитель

Выключите зажигание и все потребители. Перед извлечением предохранителя отсоедините отрицательную клемму аккумулятора, соблюдая процедуру для своего автомобиля, затем откройте нужный блок.
Сверьте заводское обозначение и номинал; извлеките малую вставку штатным съёмником.
Поставьте предохранитель того же типа и ампеража, проверьте его фиксацию и закройте крышку. Подключите клемму по заводской процедуре и проверьте работу цепи.

Если предохранитель снова перегорел, проверьте защищаемую цепь и подключённое оборудование. Перемычки и увеличение номинала опасны для проводки. Болтовые мультипредохранители и повреждённые силовые соединения требуют ремонта с соблюдением заводской процедуры.
