Предохранители Kia Sorento 2 (XM, 2009-2014): полные схемы блоков и реле

Предохранители Kia Sorento 2 относятся к поколению XM, выпускавшемуся в 2009-2014 годах. Салонный блок расположен за крышкой панели со стороны водителя. Основной подкапотный блок находится в моторном отсеке. Здесь разобрано обновлённое европейское исполнение по руководству 2013 года. Перед заменой сверяйте обозначения и номиналы с крышкой своего автомобиля.

В салонной таблице P/OUTLET1 указан с номиналом 15 А, P/OUTLET2 - 20 А. Это разные цепи розеток выбранного обновлённого XM.

Салонный блок предохранителей

На отдельных рынках XM продолжал продаваться параллельно с Sorento Prime. Годы поколения здесь указаны по его первоначальной мировой линейке; схема относится к выбранному блоку, а не ко всем поздним Sorento Classic.

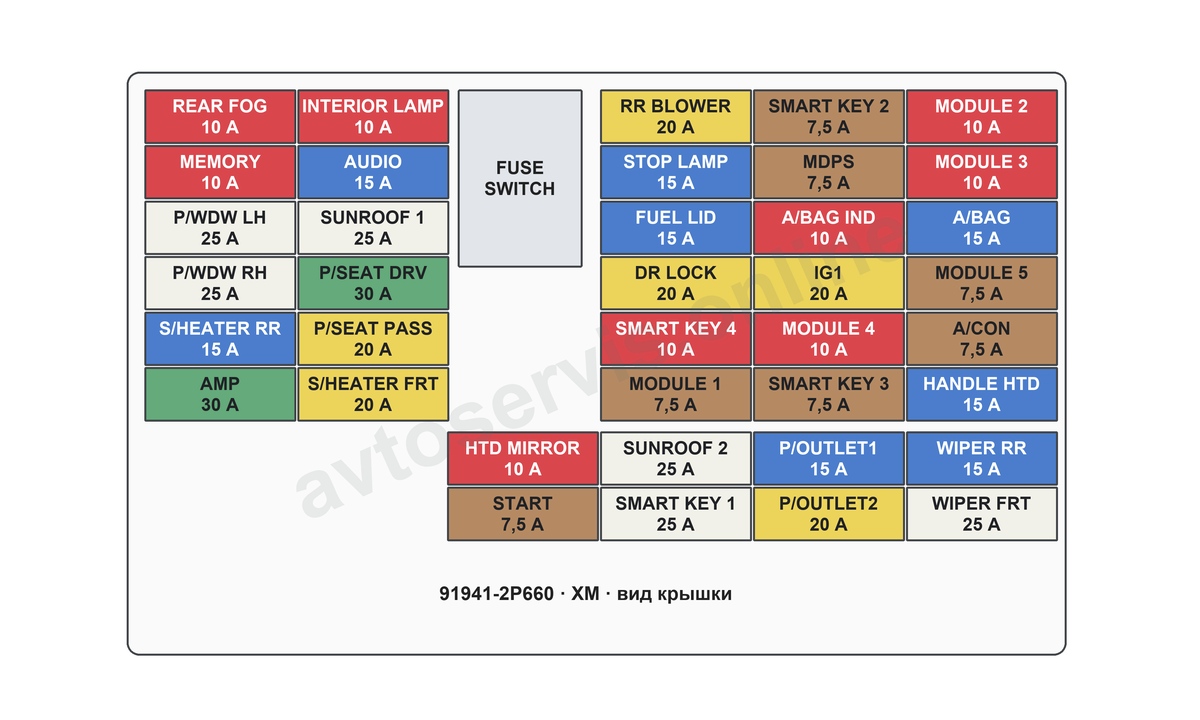

Показан вид заводской крышки с расположением предохранителей. Нажмите на схему, чтобы открыть её в полном размере; обозначения расшифрованы ниже.

Салонная крышка 91941-2P660 соответствует приведённым номиналам. Сохранены дополнительные назначения MODULE и MEMORY, а также ограничения для левого руля и европейского рынка.

Полная расшифровка салонных предохранителей

• REAR FOG LAMP - 10 А: Блок реле ICM: реле заднего противотуманного фонаря.
• INTERIOR LAMP - 10 А: Лампа багажника, подсветка косметических зеркал, блок и плафоны освещения салона, задние индивидуальные светильники, подсветка замка зажигания и дверной выключатель, подсветка порогов водителя и пассажира. Кроме Европы: главный переключатель стеклоподъёмников и лампы передних дверей.
• RR BLOWER - 20 А: Блок реле ICM: реле заднего вентилятора отопителя.
• SMART KEY 2 - 7,5 А: Блок электронного ключа.
• MODULE 2 - 10 А: Блок адаптивного света, левая и правая фары, генератор, блок активного капота, выключатель стоп-сигналов, приводы и переключатель корректора фар, электрохромное зеркало, передние датчики парковки, блок предупреждения о выходе из полосы, автоматический корректор фар, комбинация приборов, мультимедиа с навигацией. Дизель: датчик воды в топливном фильтре, реле 1 дизельного блока и блок реле накаливания.
• MEMORY - 10 А: Блок TPMS, блок регулировки рулевой колонки, ультразвуковой датчик, питание B+ комбинации приборов, диагностический разъём OBD, часы, блок климат-контроля, переключатели CCS и обогрева передних сидений, блок сирены, блок памяти сиденья водителя IMS, главный и пассажирский переключатели стеклоподъёмников, переключатель наружных электрозеркал.
• AUDIO - 15 А: Аудиосистема, мультимедиа с навигацией, блок MTS.
• STOP LAMP - 15 А: Электронный блок сигнала экстренного торможения.
• MDPS - 7,5 А: Блок электроусилителя руля MDPS.
• MODULE 3 - 10 А: Питание IG комбинации приборов, блок климат-контроля, 4WD ECM, выключатели ESP Off и DBC, блок TPMS, датчик положения руля, блок парковочного ассистента, главный и пассажирский переключатели стеклоподъёмников, блок MTS, левый и правый датчики слепых зон, задние датчики парковки, блоки CCS и обогрева передних сидений.
• P/WDW LH - 25 А: Реле левых стеклоподъёмников. Для левого руля: блок безопасности и управления стеклоподъёмником водителя, блок защиты заднего левого стеклоподъёмника.
• SUNROOF 1 - 25 А: Электродвигатель люка и главный блок управления.
• FUEL LID - 15 А: Переключатель лючка топливного бака.
• A/BAG IND - 10 А: Индикатор комбинации приборов, напоминание о ремне пассажира и часы.
• A/BAG - 15 А: Питание IG блока SRS.
• P/WDW RH - 25 А: Реле правых стеклоподъёмников. Для левого руля: блок безопасности и управления стеклоподъёмником пассажира, блок защиты заднего правого стеклоподъёмника.
• P/SEAT DRV - 30 А: Блок памяти сиденья водителя IMS, переключатели электропривода сиденья и поясничного подпора водителя.
• DR LOCK - 20 А: Реле запирания и отпирания дверей, блок ICM: реле выключателя багажника и дополнительной блокировки.
• IG1 - 20 А: Подкапотный блок: предохранители F36, F37, F38.
• MODULE 5 - 7,5 А: Подкапотное реле 4, блок электронного ключа, зуммер задней парковки, датчик дождя, электродвигатель и главный блок люка, блок IMS водителя, блоки CCS и обогрева передних сидений.
• S/HEATER RR - 15 А: Блок ICM: левое и правое реле обогрева задних сидений.
• P/SEAT PASS - 20 А: Переключатель электропривода сиденья пассажира.
• SMART KEY 4 - 10 А: Кнопка Start/Stop и блок электронного ключа.
• MODULE 4 - 10 А: Аудиосистема, мультимедиа с навигацией, MTS, усилитель, часы, переключатель электрозеркал, главный и пассажирский переключатели стеклоподъёмников.
• A/CON - 7,5 А: Блок ICM: реле заднего вентилятора; дизельный блок: реле 3 и 4; подкапотное реле 14, блок климат-контроля, ионизатор и датчик температуры салона.
• AMP - 30 А: Усилитель аудиосистемы.
• S/HEATER FRT - 20 А: Блоки CCS и обогрева сидений водителя и пассажира.
• MODULE 1 - 7,5 А: Переключатель спортивного режима, соленоид блокировки селектора и соленоид замка зажигания.
• SMART KEY 3 - 7,5 А: Блок электронного ключа.
• HANDLE HTD - 15 А: Спиральный контакт руля: обогрев рулевого колеса.
• HTD MIRROR - 10 А: Блок климат-контроля, наружные электрозеркала водителя и пассажира.
• SUNROOF 2 - 25 А: Электродвигатель солнцезащитной шторки люка и вспомогательный блок управления.
• P/OUTLET1 - 15 А: Передняя розетка центральной консоли.
• WIPER RR - 15 А: Блок ICM: реле заднего стеклоочистителя, его электродвигатель и многофункциональный переключатель.
• START - 7,5 А: При наличии иммобилайзера: ECM/PCM, датчик диапазонов коробки передач и подкапотное реле 1.
• SMART KEY 1 - 25 А: Блок электронного ключа.
• P/OUTLET2 - 20 А: Прикуриватель центральной консоли и задняя розетка центральной консоли.
• WIPER FRT - 25 А: Блок ICM: реле датчика дождя, многофункциональный переключатель, подкапотное реле 5 и электродвигатель переднего стеклоочистителя.

В цепях кузовной электроники один предохранитель может питать несколько устройств. При исправной вставке проверьте питание и контакт в цепи; не заменяйте её только по названию симптома.

Блок предохранителей под капотом

Силовые вставки и реле имеют другую конструкцию, чем малые салонные предохранители. Указанные в расшифровке индексы двигателей и условия оснащения сохраняют заводскую применимость каждой цепи.

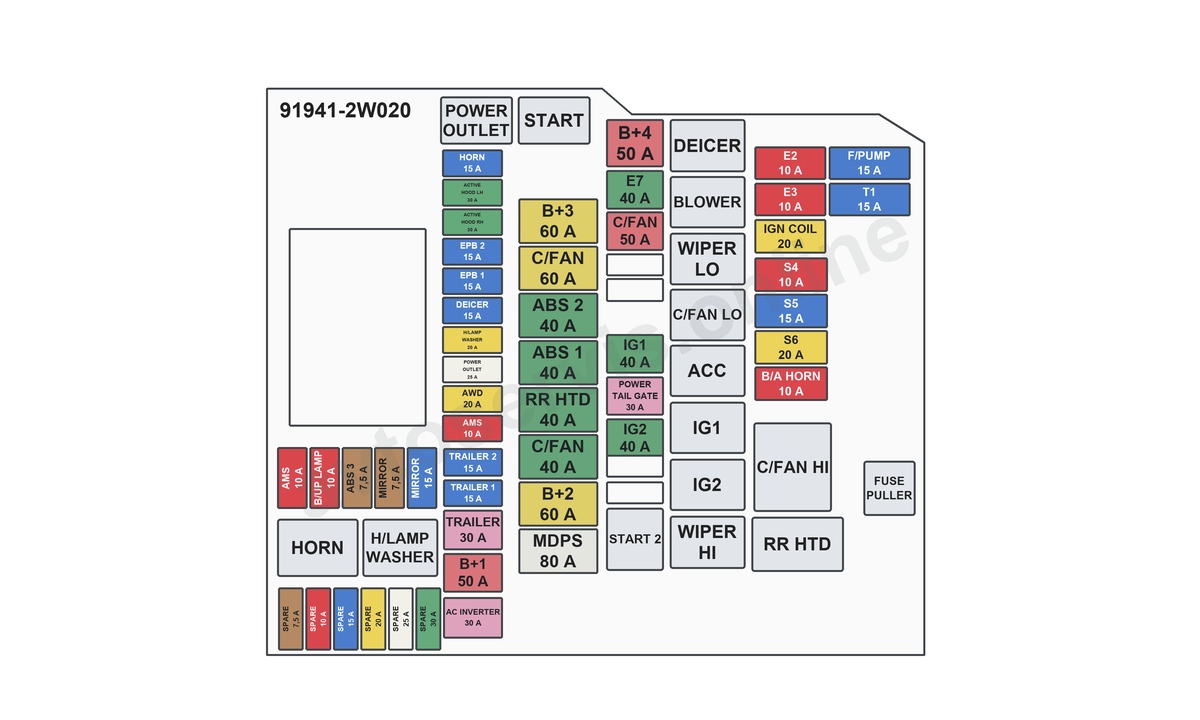

В этом заводском руководстве рисунок крышки 91941-2W020 не полностью совпадает с соседней таблицей: например, на рисунке есть три позиции C/FAN 60, 50 и 40 А, а таблица отдельно описывает только 60 и 50 А; часть позиций рисунка в таблице не расшифрована. Ниже отдельно приведены номиналы рисунка и полный табличный перечень. Их нельзя объединять в универсальную схему без проверки штатной крышки.

Номиналы на рисунке крышки 91941-2W020

В этом списке указаны только надписи и номиналы выбранной крышки. Назначения цепей из отличающейся заводской таблицы приведены отдельным перечнем ниже.

• HORN - 15 А.
• ACTIVE HOOD LH - 30 А.
• ACTIVE HOOD RH - 30 А.
• EPB 2 - 15 А.
• EPB 1 - 15 А.
• DEICER - 15 А.
• H/LAMP WASHER - 20 А.
• POWER OUTLET - 25 А.
• AWD - 20 А.
• AMS - 10 А.
• AMS - 10 А.
• B/UP LAMP - 10 А.
• ABS 3 - 7,5 А.
• MIRROR - 7,5 А.
• MIRROR - 15 А.
• B+3 - 60 А.
• C/FAN - 60 А.
• ABS 2 - 40 А.
• ABS 1 - 40 А.
• RR HTD - 40 А.
• C/FAN - 40 А.
• B+2 - 60 А.
• MDPS - 80 А.
• B+4 - 50 А.
• E7 - 40 А.
• C/FAN - 50 А.
• IG1 - 40 А.
• POWER TAIL GATE - 30 А.
• IG2 - 40 А.
• TRAILER 2 - 15 А.
• TRAILER 1 - 15 А.
• TRAILER - 30 А.
• B+1 - 50 А.
• AC INVERTER - 30 А.
• E2 - 10 А.
• F/PUMP - 15 А.
• E3 - 10 А.
• T1 - 15 А.
• IGN COIL - 20 А.
• S4 - 10 А.
• S5 - 15 А.
• S6 - 20 А.
• B/A HORN - 10 А.
• SPARE - 7,5 А.
• SPARE - 10 А.
• SPARE - 15 А.
• SPARE - 20 А.
• SPARE - 25 А.
• SPARE - 30 А.

Полная заводская таблица подкапотных цепей

• MDPS - 80 А: Блок электроусилителя руля MDPS.
• B+2 - 60 А: Салонный блок: IPS 1, IPS 2, ARISU LH и предохранители F12/F17/F22/F27.
• BLOWER - 40 А: Реле 14 вентилятора отопителя.
• REAR DEFOGGER - 40 А: Реле 12 обогрева заднего стекла.
• ABS1 - 40 А: Блоки ABS и ESP, подкапотный диагностический разъём.
• ABS2 - 40 А: Блоки ABS и ESP, подкапотный диагностический разъём.
• C/FAN - 60 А: Вентилятор 310 Вт: реле 10 высокой скорости.
• B+3 - 60 А: Салонный блок: F23/F28/F32/F36 и устройство автоматического отключения токов утечки.
• B+4 - 50 А: Салонный блок: IPS 3, IPS 4, ARISU RH и F3/F8/F13/F18.
• EMS - 40 А: Блок управления двигателем EMS.
• C/FAN - 50 А: Реле 6 малой скорости; для вентилятора 250 Вт также реле 10 высокой скорости.
• IG1 - 40 А: Без электронного ключа: замок зажигания. С электронным ключом: реле 2/9, цепи ACC/IG1.
• IG2 - 40 А: Без электронного ключа: замок зажигания. С электронным ключом: реле 1 запуска и реле 11 IG2; в таблице реле и последующей легенде есть различие нумерации.
• B+1 - 50 А: Салонный блок: предохранители F1/F11/F16/F21/F26.
• HORN - 15 А: Реле 13 звукового сигнала.
• ACTIVE HOOD2 - 30 А: Блок активного подъёма капота.
• ACTIVE HOOD1 - 30 А: Блок активного подъёма капота.
• ALT - 10 А: Двигатель G6DC: генератор.
• B/A HORN - 10 А: Реле 7 сигнала противоугонной системы.
• DEICER - 15 А: Реле 3 обогрева ветрового стекла.
• H/LP WASHER - 20 А: Реле 4 омывателя фар.
• BRAKE SWITCH - 10 А: Выключатель стоп-сигналов и блок электронного ключа.
• 4WD - 20 А: Блок полного привода 4WD ECM.
• SENSOR3 - 10 А: Датчик аккумулятора.
• HEAD LAMP RH - 10 А: Реле 8 правой фары.
• AMS - 10 А: PCM/ECM и реле 5 малой скорости стеклоочистителя.
• A/CON - 10 А: Блок автоматического климат-контроля.
• B/UP LAMP - 10 А: МКПП: выключатель фонарей заднего хода. АКПП: внутренние части задних фонарей, электрохромное зеркало и мультимедиа с навигацией.
• ABS3 - 7,5 А: Блоки ABS и ESP, подкапотный диагностический разъём.
• SENSOR5 - 7,5 А: Двигатели G4KE/G4KJ/G6DC: PCM; для G6DC также генератор. Дизели D4HA/D4HB: ECM и датчик массового расхода воздуха.
• TCU - 15 А: МКПП: F35 фонарей заднего хода. АКПП: датчик диапазонов коробки передач; для D4HB также TCM.

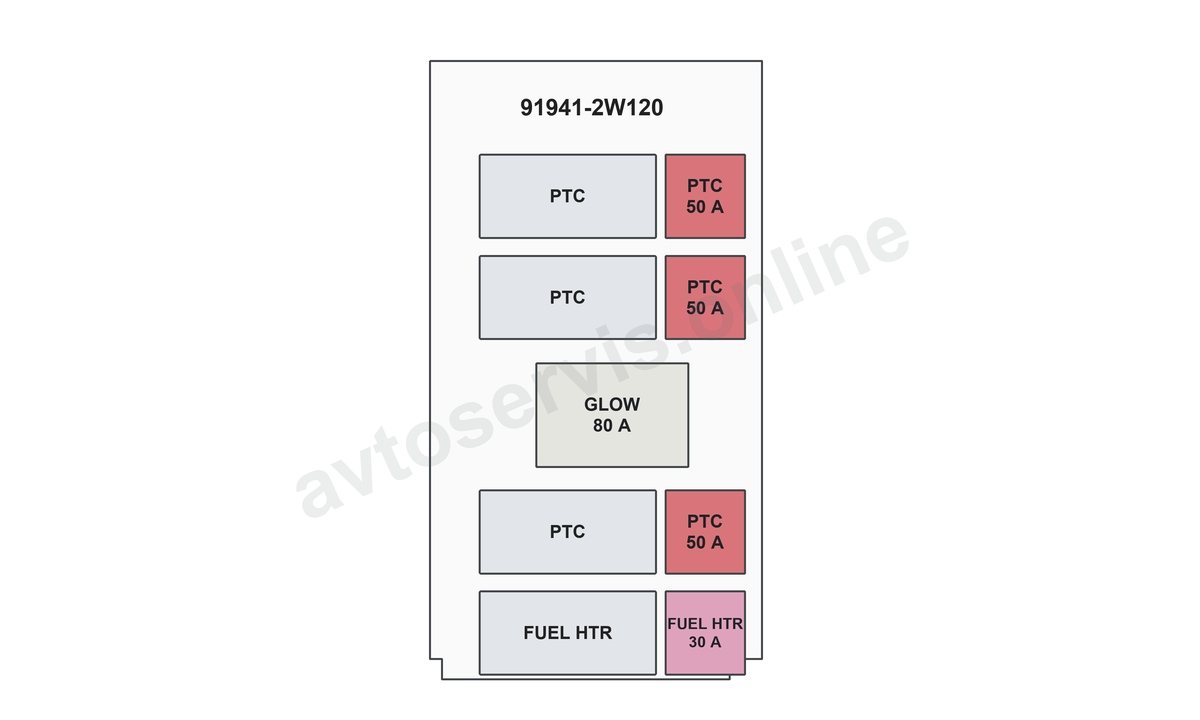

Дополнительный силовой блок

Реле PTC на рисунке не пронумерованы. Порядок физических реле не приравнен к номерам цепей PTC 1-3 без дополнительной заводской привязки; в перечне сохранены фактические ссылки реле из таблицы.

Дополнительный блок используется при соответствующем оснащении. Его силовые цепи не следует подбирать по схеме основного корпуса.

• FUEL HTR - 30 А: Реле 1 подогрева топливного фильтра.
• PTC HEATER 1 - 50 А: Реле 2 электрического догревателя PTC №1.
• PTC HEATER 2 - 50 А: Реле 3 электрического догревателя PTC №2.
• PTC HEATER 3 - 50 А: Реле 4 электрического догревателя PTC №3.
• GLOW - 80 А: Блок реле накаливания.

Реле на схемах подписаны заводскими обозначениями; серым также показаны разъёмы и отдельные силовые элементы. Реле без значения в амперах не следует путать с предохранителем того же размера.

После проверки установите защитную крышку до фиксации. Вода и грязь внутри корпуса повреждают контакты; номинал вставки не исправляет причину нагрева или плохого соединения.

Заводские обозначения реле

E01 - Реле запуска 1; E02-A - Реле запуска 2: без иммобилайзера и электронного ключа; E02-B - Реле ACC: с электронным ключом; E03 - Реле обогрева ветрового стекла.

E04 - Реле омывателя фар; E05 - Реле малой скорости стеклоочистителя; E06 - Реле малой скорости вентилятора охлаждения; E07 - Реле сигнала противоугонной системы.

E08 - Реле правой фары; E09 - Реле IG1; E10 - Реле IG2; E11 - Реле высокой скорости вентилятора охлаждения.

E12 - Реле обогрева заднего стекла; E13 - Реле звукового сигнала; E14 - Реле вентилятора отопителя.

Как заменить предохранитель

• Выключите зажигание и все потребители. Перед извлечением предохранителя отсоедините отрицательную клемму аккумулятора, соблюдая процедуру для своего автомобиля, затем откройте нужный блок.
• Сверьте заводское обозначение и номинал; извлеките малую вставку штатным съёмником.
• Поставьте предохранитель того же типа и ампеража, проверьте его фиксацию и закройте крышку. Подключите клемму по заводской процедуре и проверьте работу цепи.

Если предохранитель снова перегорел, проверьте защищаемую цепь и подключённое оборудование. Перемычки и увеличение номинала опасны для проводки. Болтовые мультипредохранители и повреждённые силовые соединения требуют ремонта с соблюдением заводской процедуры.
