Предохранители Hyundai Sonata 6 (YF, 2009–2014): блоки и расшифровка

У Hyundai Sonata YF основные блоки предохранителей находятся в салоне со стороны водителя и в моторном отсеке рядом с аккумулятором. Материал относится к поколению 2009–2014. Ниже разобраны салонная крышка 91941-3Q622 и подкапотная 91950-3S712 бензинового негибридного исполнения 2.4 GDI. Наличие отдельных цепей зависит от двигателя и оборудования. Перед поиском неисправности сравните маркировку своей крышки с выбранным исполнением.

Две передние розетки защищены отдельными вставками POWER OUTLET по 15 А. На крышке 91941-3Q622 они подписаны 1 и 2. В таблице выбранного раннего руководства название первой цепи повторено дважды, поэтому различать их нужно по номеру самой розетки и крышке.

Салонный блок предохранителей

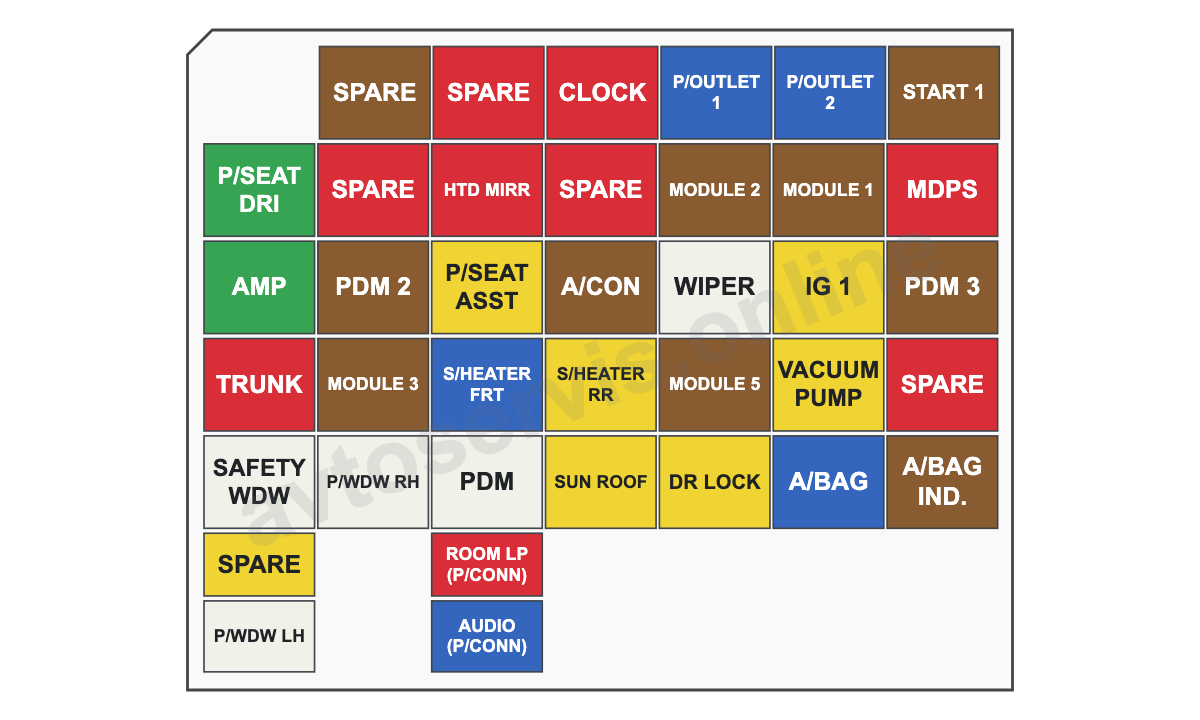

На рисунке показана маркировка 91941-3Q622. Позиция VACUUM PUMP на 20 А относится к этому варианту крышки; в перечне раннего руководства она отсутствует и не выдаётся за общую для всех YF. Остальные назначения ниже приведены по руководству негибридного исполнения.

Крышку снимают при выключенном зажигании. Название цепи и её номинал проверяют вместе: одинаковая сила тока у соседних вставок не делает их взаимозаменяемыми по назначению.

• P/SEAT DRI — 30 А: Электропривод водительского сиденья.
• AMP — 30 А: Усилитель аудиосистемы, включая JBL.
• TRUNK — 10 А: Реле и освещение багажника, выключатель отпирания багажника и лючка бака.
• SAFETY POWER WINDOW — 25 А: Блок стеклоподъёмника с защитой от защемления.
• P/WDW ASST — 20 А: Переключатель стеклоподъёмника пассажира; вариант общего руководства, отдельная позиция с такой подписью на показанной крышке 91941-3Q622 не обозначена.
• P/WDW LH — 25 А: Главный переключатель стеклоподъёмников и задний левый стеклоподъёмник.
• SPARE — 7,5 А: Запасной предохранитель.
• SPARE — 10 А: Запасной предохранитель.
• PDM 2 — 7,5 А: Держатель электронного ключа, кнопка запуска, блок PDM и электронный ключ.
• MODULE 3 — 7,5 А: Блокировка ключа и переключатель спортивного режима.
• P/WDW RH — 25 А: Главный переключатель стеклоподъёмников и задний правый стеклоподъёмник.
• SPARE — 10 А: Запасной предохранитель.
• HTD MIRR — 10 А: Наружные зеркала водителя и пассажира.
• P/SEAT ASST — 20 А: Цепь электропривода пассажирского сиденья по маркировке крышки 91941-3Q622; перечень подключённых элементов в таблице этого издания не раскрыт.
• S/HEATER FRT — 15 А: Обогрев передних сидений.
• PDM — 25 А: Блок распределения питания PDM.
• ROOM LP (POWER CONNECTOR) — 10 А: Приборы, освещение салона и дверей, подсветка замка зажигания, BCM, TPMS, климатическая установка, передний монитор, перчаточный ящик, диагностический разъём, косметические зеркала, датчик света, приёмник и часы.
• AUDIO (POWER CONNECTOR) — 15 А: Аудиосистема и головное устройство с навигацией.
• CLOCK — 10 А: BCM, часы, передний монитор, электронный ключ, PDM, аудиосистема и усилитель, переключатель зеркал, передний плафон, задняя камера и навигация.
• SPARE — 10 А: Запасной предохранитель.
• A/CON — 7,5 А: Реле вентилятора отопителя и блок управления кондиционером.
• S/HEATER RR — 20 А: Выключатели обогрева задних сидений.
• SUN ROOF — 20 А: Электродвигатель люка.
• POWER OUTLET 1 — 15 А: Передняя розетка № 1.
• MODULE 2 — 7,5 А: Кузовной блок BCM, задняя камера, электрохромное зеркало и электродвигатель люка.
• WIPER — 25 А: Реле и электродвигатель переднего стеклоочистителя, подрулевой переключатель.
• MODULE 5 — 7,5 А: Блок распределения питания PDM.
• DR LOCK — 20 А: Реле блокировки и разблокировки дверей.
• POWER OUTLET 2 — 15 А: Передняя розетка № 2; повторное название POWER OUTLET 1 в таблице руководства уточняется по крышке.
• MODULE 1 — 7,5 А: Вход ON/START приборов, часы, индикатор спортивного режима, аудиосистема, обогрев передних сидений и BCM.
• IG 1 — 20 А: Подкапотные цепи ESC3, ECU4, B/UP LP и TCU2.
• SPARE — 20 А: Запасной предохранитель.
• A/BAG — 15 А: Блок SRS, контрольная лампа и датчик классификации пассажира.
• START 1 — 7,5 А: Без электронного ключа — блокировка зажигания, реле сигнализации и стартера; с электронным ключом — PDM.
• MDPS — 10 А: Датчик угловой скорости, выключатель ESP OFF и блок электроусилителя руля.
• PDM 3 — 7,5 А: PDM и блок электронного ключа.
• SPARE — 10 А: Запасной предохранитель.
• A/BAG IND. — 7,5 А: Индикатор системы подушек безопасности в комбинации приборов.
• VACUUM PUMP — 20 А: цепь вакуумного насоса в исполнении крышки 91941-3Q622.

P/WDW ASST и P/SEAT ASST — разные обозначения: первое относится к стеклоподъёмнику, второе — к сиденью. В общем перечне руководства есть оба названия, но отдельное P/WDW ASST на выбранной крышке не подписано. Нельзя подставлять его вместо P/SEAT ASST только из-за одинакового номинала.

Вставки SPARE и запасные места не используют как подтверждение наличия потребителя. Если на вашей крышке другая подпись или величина тока, выбирайте документацию этого исполнения.

Блок предохранителей в моторном отсеке

Подкапотная схема ниже относится к крышке 91950-3S712 бензинового 2.4 GDI. Её компоновка сверена с заводским рисунком OYF073221N и маркировкой крышки. Здесь B+2 имеет 50 А, C/FAN — 50 А, TCU2 — 15 А; раннее руководство другого исполнения приводит для этих мест другие номиналы. Они не перенесены на показанную схему. Группы B+2, B+3 и B+4 питают разные части салонного блока, а EMS содержит собственные малые цепи.

Силовые вставки питают группы потребителей, малые предохранители — отдельные цепи. При проверке сначала устанавливают, какой блок и какое обозначение указаны для нужного устройства.

• B+ 2 — 50 А: Салонный блок: SUNROOF, DR LOCK, группы IPS1/4/6/7/9 и ROOM LP.
• B+ 3 — 60 А: Салонный блок: стеклоподъёмники, багажник, передний обогрев сидений, PDM, MODULE3, AUDIO и реле стеклоподъёмников.
• IGN 1 — 40 А: Замок зажигания; с электронным ключом — реле ACC и IG1.
• ESC 1 — 40 А: Блок ESC и универсальный диагностический разъём.
• RR HTD — 40 А: Реле обогрева заднего стекла.
• BLOWER — 40 А: Реле вентилятора отопителя.
• B+ 4 — 60 А: Салонный блок: водительское сиденье, усилитель, PDM2 и группы IPS2/3/5/8.
• MDPS — 80 А: Блок электроусилителя руля.
• A/CON — 10 А: Блок автоматического кондиционера.
• B/UP LP — 10 А: Выключатель заднего хода с МКПП или реле заднего хода с АКПП.
• ESC 3 — 10 А: Блок ESC и универсальный диагностический разъём.
• TCU 2 — 15 А: Датчик скорости с МКПП, датчик диапазонов АКПП и реле START2.
• ECU 4 — 10 А: Выключатель стоп-сигнала и блок PCM.
• IGN 2 — 30 А: Замок зажигания и реле START1; с электронным ключом — реле START1 и IG2.
• EMS — 40 А: Блок EMS: HORN, ECU3, ECU1 и F/PUMP.
• ESC 2 — 30 А: Блок ESC и универсальный диагностический разъём.
• WIPER — 10 А: Блок силовым агрегатом PCM.
• RR HTD IND — 10 А: Блок кондиционером.
• AMS — 15 А: Датчик аккумуляторной батареи.
• TCU 1 — 20 А: Блок силовым агрегатом PCM.
• STOP LP — 15 А: Выключатель стоп-сигнала.
• DEICER — 20 А: Реле обогрева зоны стеклоочистителей.
• SPARE — 20 А: Запасной предохранитель.
• C/FAN — 50 А: Реле низкой и высокой скорости вентилятора охлаждения.
• IGN COIL — 20 А: Катушки зажигания 1–4 и конденсатор.
• SENSOR 1 — 15 А: Верхний и нижний датчики кислорода.
• SENSOR 2 — 15 А: Иммобилайзер, датчики распредвалов и коленвала, клапаны продувки, изменения геометрии впуска и управления маслом, клапан адсорбера.
• INJECTOR — 15 А: Питающая цепь с заводской маркировкой INJECTOR.
• F/PUMP — 20 А: Реле топливного насоса.
• ECU 3 — 10 А: Блок силовым агрегатом PCM.
• HORN — 15 А: Реле звукового сигнала и охранного сигнала.
• ECU 1 — 30 А: Реле блока управления двигателем.
• SPARE — 25 А: Запасной предохранитель.
• SPARE — 15 А: Запасной предохранитель.
• SPARE — 10 А: Запасной предохранитель.

Особенности исполнения

Гибридная Sonata YF имеет другую систему питания и отдельные ограничения при работе с высоковольтными узлами. Здесь её блоки не объединены с бензиновыми. Повторяющиеся в руководстве строки AMS и TCU1 учтены по одному разу: это продолжение одной таблицы, а не ещё одна пара предохранителей.

Как проверить и заменить предохранитель

Выключите зажигание и потребители, затем извлеките нужную ножевую вставку пластиковым съёмником. Установите предохранитель того же типа и номинала. Перемычка, проволока или больший ток срабатывания не устраняют причину неисправности. Если новая вставка снова перегорела, прекратите пользоваться неисправной цепью и проверьте проводку и нагрузку.

Болтовые силовые вставки и сборные мультипредохранители обслуживают с отключённой батареей по процедуре своего исполнения. Не разбирайте их как обычные ножевые вставки. После проверки защёлкните крышку подкапотного блока, чтобы внутрь не попадала вода.

Предохранители Hyundai Sonata: выбор поколения и расположение блоков.
