Предохранители Hyundai Sonata 5 (NF, 2004–2010): блоки и расшифровка

У Hyundai Sonata NF основные блоки предохранителей находятся в салоне со стороны водителя и в моторном отсеке рядом с аккумулятором. Материал относится к поколению 2004–2010. Ниже приведены данные руководства NF 2006 модельного года с обозначениями HNF4003 и HNF4005; дизельные и рестайлинговые исполнения требуют своей крышки. Наличие отдельных цепей зависит от двигателя и оборудования. Перед поиском неисправности сравните маркировку своей крышки с выбранным исполнением.

В выбранном исполнении прикуриватель защищён салонным F5 на 25 А, передняя дополнительная и задняя розетки — F14 на 20 А. Подкапотные номера начинаются заново и не совпадают с салонными.

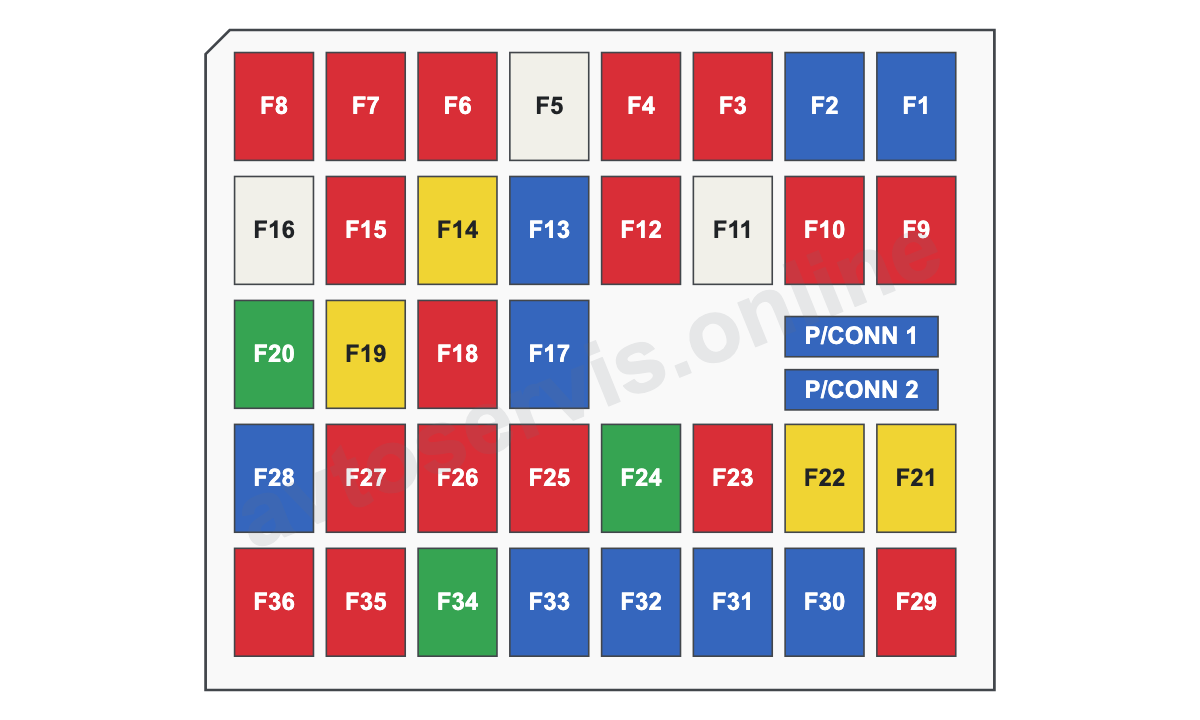

Салонный блок предохранителей

На схеме HNF4003 сохранены пять заводских рядов, укороченный центральный ряд и два разъёма P/CONN. F1–F36 относятся к этой схеме. Назначение F24 в выбранном руководстве отдельно оговорено для праворульной версии.

Крышку снимают при выключенном зажигании. Название цепи и её номинал проверяют вместе: одинаковая сила тока у соседних вставок не делает их взаимозаменяемыми по назначению.

• F1 — 15 А: Запасной предохранитель.
• F2 — 15 А: Выключатель обогрева сидений.
• F3 — 10 А: Кузовной блок BCM, управление люком, электрохромное зеркало.
• F4 — 10 А: Блок ESC, реле высокой скорости вентилятора отопителя, датчик влажности.
• F5 — 25 А: Прикуриватель.
• F6 — 10 А: Запасной предохранитель.
• F7 — 10 А: Подсветка, правые цепи освещения номера, заднего фонаря и фары, лампа перчаточного ящика.
• F8 — 10 А: Реле передних противотуманных фар, левые цепи освещения номера, заднего фонаря и фары.
• F9 — 10 А: Реле омывателя фар и правый корректор фары.
• F10 — 10 А: Управление DRL, реле фар, датчики качества воздуха и температуры, левый корректор фары.
• F11 — 25 А: Стеклоочиститель и омыватель.
• F12 — 10 А: Блок кондиционером.
• F13 — 15 А: Блок SRS и выключатель подушки переднего пассажира.
• F14 — 20 А: Передняя дополнительная и задняя розетки.
• F15 — 10 А: Часы, аудиосистема, блокировка селектора АКПП, регулировка и складывание зеркал.
• F16 — 25 А: Блок безопасного электростеклоподъёмника.
• F17 — 15 А: Запасной предохранитель.
• F18 — 10 А: Блокировка селектора АКПП.
• F19 — 20 А: Главный переключатель стеклоподъёмников и задний левый стеклоподъёмник.
• F20 — 30 А: Главный переключатель стеклоподъёмников и правый стеклоподъёмник.
• F21 — 20 А: Усилитель аудиосистемы.
• F22 — 20 А: Реле блокировки и разблокировки дверей.
• F23 — 10 А: Выключатель и реле аварийной сигнализации.
• F24 — 30 А: Электропривод сиденья в указанном руководством праворульном исполнении.
• F25 — 10 А: Комбинация приборов.
• F26 — 10 А: Выключатель аварийной сигнализации.
• F27 — 10 А: Кузовной блок BCM, приборы, датчик угловой скорости и выключатель ESC.
• F28 — 15 А: Запасной предохранитель.
• F29 — 10 А: Реле охранной сигнализации.
• F30 — 15 А: Запасной предохранитель.
• F31 — 15 А: Реле задних противотуманных фонарей.
• F32 — 15 А: Реле багажника и выключатель отпирания багажника и лючка бака.
• F33 — 15 А: Запасной предохранитель.
• F34 — 30 А: Электропривод сиденья.
• F35 — 10 А: Переключатель спортивного режима и электромагнит блокировки ключа.
• F36 — 10 А: Климатическая установка, регулировка и складывание наружных зеркал.
• POWER CONNECTOR. 1 — 15 А: Аудиосистема.
• POWER CONNECTOR. 2 — 15 А: Кузовной блок BCM, часы, приборы, климатическая установка и освещение салона.

Вставки SPARE и запасные места не используют как подтверждение наличия потребителя. Если на вашей крышке другая подпись или величина тока, выбирайте документацию этого исполнения.

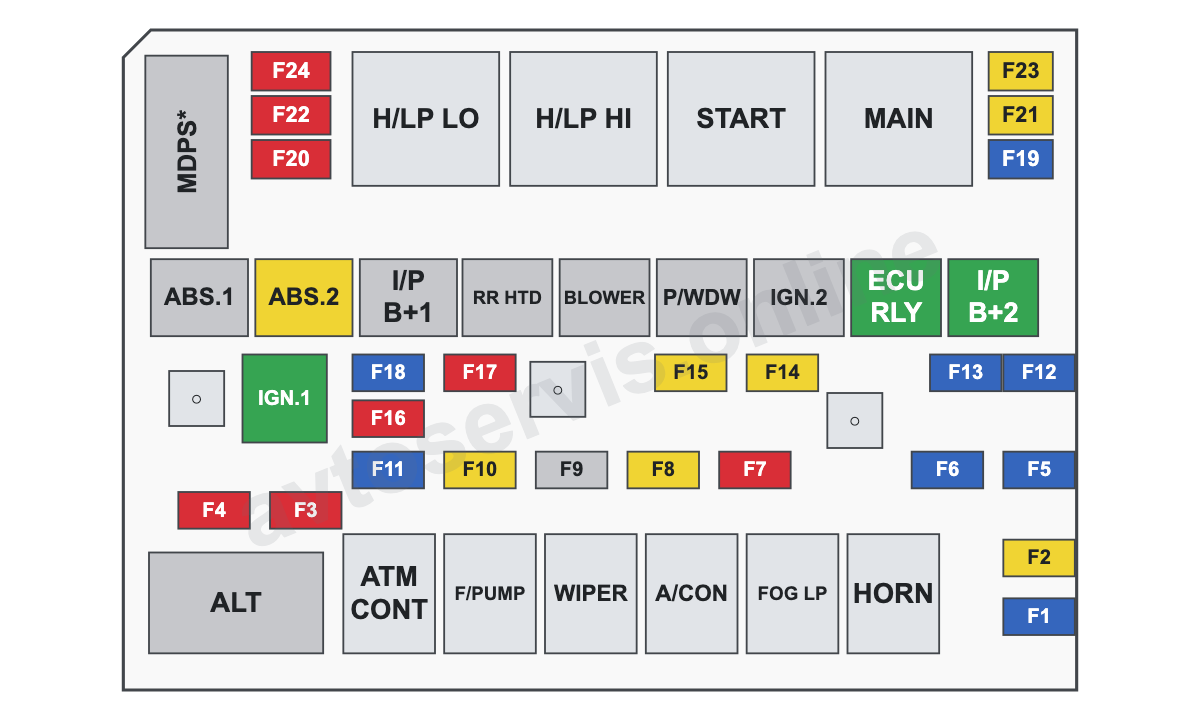

Блок предохранителей в моторном отсеке

Подкапотная схема HNF4005 содержит силовые вставки и малые позиции 1–24. Девятая позиция — диод, а не обычный предохранитель. Обозначение MDPS на 100 А в данном издании отмечено как запасное: оно не подтверждает наличие электроусилителя на любой NF.

Силовые вставки питают группы потребителей, малые предохранители — отдельные цепи. При проверке сначала устанавливают, какой блок и какое обозначение указаны для нужного устройства.

• ABS.1 — 40 А: Блок ABS/ESC и универсальный диагностический разъём.
• ABS.2 — 20 А: Блок ABS/ESC и универсальный диагностический разъём.
• I/P B+1 — 40 А: Питание салонных предохранителей 23, 24, 30–35.
• RR HTD — 40 А: Реле обогрева заднего стекла.
• BLOWER — 40 А: Реле вентилятора отопителя.
• P/WDW — 40 А: Реле стеклоподъёмников и салонный предохранитель 16.
• IGN.2 — 40 А: Реле стартера и цепи IG2/START замка зажигания.
• ECU RLY — 30 А: Реле блока управления двигателем.
• I/P B+2 — 30 А: Разъёмы POWER CONNECTOR 1/2 и салонные предохранители 21/22.
• IGN.1 — 30 А: Цепи ACC/IG1 замка зажигания.
• ALT — 150 А: Питание силовых цепей ABS1, ABS2, RR HTD и BLOWER.
• MDPS — 100 А: Позиция MDPS; в данном издании отмечена как запасная.
• F1 · HORN — 15 А: Реле звукового сигнала.
• F2 · TAIL — 20 А: Реле габаритных огней.
• F3 · ECU — 10 А: Блок силовым агрегатом PCM.
• F4 · IG1 — 10 А: Запасной предохранитель.
• F5 · DRL — 15 А: Реле сирены и блок дневных ходовых огней.
• F6 · FR FOG — 15 А: Реле передних противотуманных фар.
• F7 · A/CON — 10 А: Реле кондиционера.
• F8 · F/PUMP — 20 А: Реле топливного насоса.
• F10 · ATM — 20 А: Реле управления АКПП.
• F11 · STOP — 15 А: Реле стоп-сигналов.
• F12 · H/LP LO RH — 15 А: В данном издании позиция отмечена как запасная.
• F13 · S/ROOF — 15 А: Блок люком.
• F14 · H/LP WASHER — 20 А: Электродвигатель омывателя фар.
• F15 · H/LP HI — 20 А: Реле дальнего света.
• F16 · ECU — 10 А: В данном издании позиция отмечена как запасная.
• F17 · SNSR.3 — 10 А: Датчик кислорода и реле топливного насоса.
• F18 · SNSR.1 — 15 А: Датчики расхода воздуха, положения коленвала и распредвала, масляный управляющий клапан, SMARTRA.
• F19 · SNSR.2 — 15 А: Реле кондиционера и вентилятора охлаждения, форсунки.
• F20 · B/UP — 10 А: Выключатель заднего хода, датчики импульсов и скорости автомобиля.
• F21 · IGN COIL — 20 А: Катушки зажигания и конденсатор.
• F22 · ECU (IG1) — 10 А: Блок силовым агрегатом PCM.
• F23 · H/LP LO — 20 А: Реле ближнего света.
• F24 · ABS — 10 А: Блок ABS/ESC и универсальный диагностический разъём.
• F9 · DIODE — —: Диод; плавким предохранителем не является.

Звёздочка у MDPS на рисунке напоминает: в таблице выбранного руководства эта позиция 100 А отмечена как запасная; её нельзя считать доказательством наличия электроусилителя на любой Sonata NF.

Особенности исполнения

ALT на 150 А и вставки ABS, BLOWER и RR HTD относятся к силовому распределению. По отсутствию питания нескольких систем одновременно проверяют общую питающую цепь, а не меняют все малые вставки подряд. Дизельный блок свечей накаливания к показанной бензиновой схеме не относится.

Как проверить и заменить предохранитель

Выключите зажигание и потребители, затем извлеките нужную ножевую вставку пластиковым съёмником. Установите предохранитель того же типа и номинала. Перемычка, проволока или больший ток срабатывания не устраняют причину неисправности. Если новая вставка снова перегорела, прекратите пользоваться неисправной цепью и проверьте проводку и нагрузку.

Болтовые силовые вставки и сборные мультипредохранители обслуживают с отключённой батареей по процедуре своего исполнения. Не разбирайте их как обычные ножевые вставки. После проверки защёлкните крышку подкапотного блока, чтобы внутрь не попадала вода.
