Предохранители Volkswagen Touareg 1 7L (2002-2010): схемы блоков

У Volkswagen Touareg 1 7L салонные предохранители находятся в обоих торцах передней панели. Слева установлен держатель SB, справа - SC. Под водительским сиденьем расположен силовой держатель SD. Электронный блок двигателя находится слева в водоотводящем коробе под капотом. Выбирайте расшифровку по месяцу производства, двигателю и системе питания.
Прикуриватели U1 и U9 защищены левым SB1: 15 А при одной батарее и 20 А при дополнительной или двухбатарейной системе. SB3 защищает розетки U5 и U19 с такими же вариантами 15/20 А. SB2 и SB5 имеют другие назначения в зависимости от системы питания - их нельзя выбирать по одному слову «розетка».
Расположение и применимость блоков
Леворульный Touareg 7L, заводская редакция держателей с ноября 2006 года по документу ноября 2007 года. Более ранние автомобили 2002-2006 годов этим списком не охвачены. Изменения с ноября 2007 года отмечены сносками; наличие второй батареи меняет отдельные цепи.

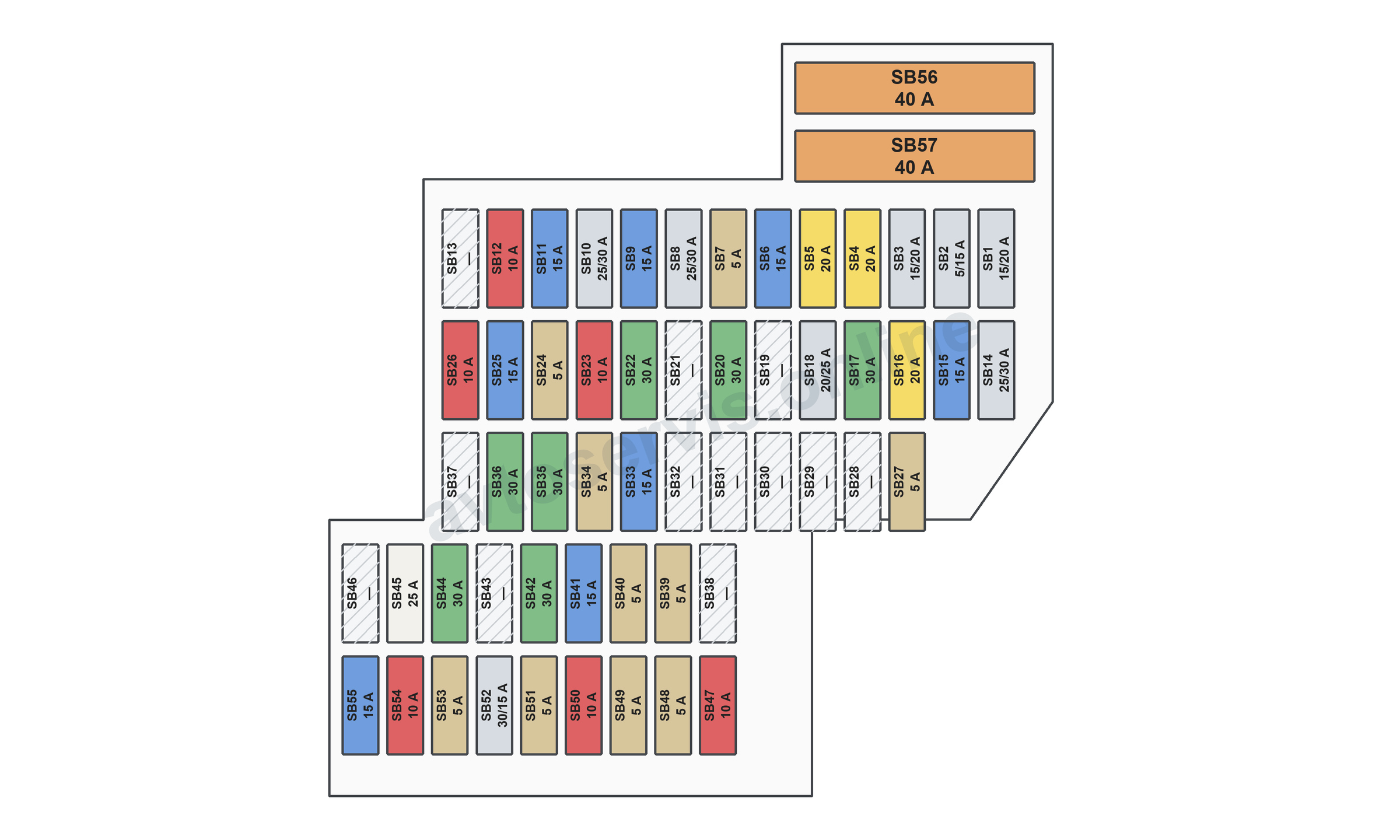

Левый салонный блок SB

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- SB1 - 15 А [¹] / 20 А [²] - прикуриватель (U1); Задний прикуриватель (U9).
- SB2 - 5 А [²] / 15 А [¹] - Реле циркуляционного насоса [²] (J160); Реле остаточного тепла [²] (J708); приёмник дистанционного управления автономным отопителем [²] (R149); розетка 12 В №2 [¹] (U18); Розетка 12 В № 4 [¹] (U20).
- SB3 - 15 А [¹] / 20 А [²] - розетка 12 В (U5); розетка 12 В №3 (U19).
- SB4 - 20 А - управление отопителем (J162).
- SB5 - 20 А - розетка 12 В №2 [²] (U18); розетка 12 В №3 [²] (U19); реле розеток [¹] (J807).
- SB6 - 15 А - доступ и разрешение запуска [³] (J518); Реле остаточного тепла [¹] (J708).
- SB7 - 5 А - Диагностический разъём (T16b); Блок выбора антенн (J515); датчик дождя и освещённости (G397).
- SB8 - 25 А / 30 А [⁴] - Мотор переднего стеклоочистителя (V).
Условия для SB1-SB8: ¹) только с одной аккумуляторной батареей; ²) только с дополнительной батареей или двухбатарейной системой; ³) только V10 TDI; ⁴) с ноября 2007 года.
- SB9 - 15 А - блок управления бортовой сетью (J519) - насос омывателя ветрового стекла.
- SB10 - 25 А / 30 А [¹] - блок задней левой двери (J388) - стеклоподъёмник.
- SB11 - 15 А - блок двери водителя (J386); блок задней левой двери (J388) - центральный замок - центральный замок.
- SB12 - 10 А - блок управления бортовой сетью (J519) - освещение салона.
- SB14 - 25 А / 30 А [¹] - блок двери водителя (J386) - стеклоподъёмник.
- SB15 - 15 А - центральный блок комфорта (J393) - правые габаритные огни, стоп-сигналы, указатели поворота и задние фонари.
- SB16 - 20 А - блок управления бортовой сетью (J519) - звуковые сигналы.
- SB17 - 30 А - блок управления бортовой сетью (J519) - левое освещение.
- SB18 - 20 А / 25 А [¹] - реле омывателя фар (J39).
- SB20 - 30 А - блок управления бортовой сетью (J519) - питание от батареи 1.
- В этом исполнении не используются: SB13, SB19, SB21.
- SB22 - 30 А - Блок блокировки межколёсного дифференциала (J647); электропривод крышки багажника (J605).
- SB23 - 10 А - Блок блокировки межколёсного дифференциала (J647).
- SB24 - 5 А - контроль давления шин (J502).
Условия для SB9-SB24: ¹) с ноября 2007 года.
- SB25 - 15 А - Блок регулировки рулевой колонки и высоты ремня (J352).
- SB26 - 10 А - выключатель педали сцепления (F36); блок подушек безопасности (J234); комбинация приборов (J285); блок управления бортовой сетью (J519); индикатор отключения подушки пассажира (K145); Электромагнит автоматического ремня водителя (N378); Электромагнит автоматического ремня переднего пассажира (N379); блоки управления двигателем.
- SB27 - 5 А - Выключатель контроля салона (E183); Левый задний светильник для чтения (W11); Правый задний светильник для чтения (W12); подсветка зеркала пассажира (W14); подсветка зеркала водителя (W20); Подсветка крышки багажника (W51).
- В этом исполнении не используются: SB28-SB32.
- SB33 - 15 А - электроника рулевой колонки (J527).
- SB34 - 5 А - датчик контроля салона (G273); Датчик наклона кузова (G384); комбинация приборов [¹,²] (J285).
- SB35 - 30 А - блок управления бортовой сетью (J519).
- SB36 - 30 А - Панель регулировки водительского сиденья (E470).
- SB39 - 5 А - реле обогрева заднего стекла (J9); Реле кондиционера (J32); реле питания клеммы 15 (J329); Реле транспортного режима (J755); реле розеток [³] (J807).
- SB40 - 5 А - комбинация приборов (J285).
- SB41 - 15 А - доступ и разрешение запуска (J518).
- SB42 - 30 А - управление люком (J245).
- В этом исполнении не используются: SB37, SB38, SB43.
- SB44 - 30 А - Панель регулировки водительского сиденья (E470); Блок памяти сиденья и рулевой колонки (J136); регулировка сиденья водителя (J810).
- SB45 - 25 А - Блок подогрева задних сидений (J786).
Условия для SB34-SB45: ¹) только с дополнительной батареей или двухбатарейной системой; ²) только V10 TDI; ³) только с одной аккумуляторной батареей.
- SB46 - Не используется в указанном исполнении.
- SB47 - 10 А - Блок блокировки межколёсного дифференциала (J647).
- SB48 - 5 А - ассистент смены полосы (J769); ассистент смены полосы 2 (J770).
- SB49 - 5 А - Блок Servotronic (J236).
- SB50 - 10 А - датчик уровня и температуры масла (G266); обогрев вентиляции картера [¹] (N79).
- SB51 - 5 А - Диагностический разъём (T16b); Контактный выключатель стояночного тормоза (F321); датчик качества воздуха (G238); Датчик адаптивного круиз-контроля (G550); Реле транспортного режима (J755).
- SB52 - 30 А / 15 А [²] - задний стеклоочиститель (V12).
- SB53 - 5 А - переключатель освещения (E1); электроника рулевой колонки (J527); центральный блок комфорта (J393).
Условия для SB46-SB53: ¹) только двигатели BHK и BHL; ²) с ноября 2007 года.
- SB54 - 10 А - регулятор корректора фар (E102); силовой модуль левой фары [²] (J667); левый электрокорректор фары [¹] (V48); правый электрокорректор фары [¹] (V49).
- SB55 - 15 А - Реле второй скорости вентилятора (J486).
- SB56 - 40 А - Реле кондиционера (J32); Разделительное реле солнечной батареи (J309); Реле второй скорости вентилятора (J486); Цепь предохранителя SB55 (SB55); Регулятор переднего вентилятора (V305).
- SB57 - 40 А - Регулятор заднего вентилятора (V306).
Условия для SB54-SB57: ¹) только галогенные фары; ²) только с поворотным освещением.
Номинал выбирают по исполнению автомобиля. Значение через дробь не даёт права установить более мощную вставку вместо штатной.
Правый салонный блок SC

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- SC1 - 15 А - блок электрооборудования прицепа (J345).
- SC2 - 5 А - парктроник (J446).
- SC3 - 15 А - блок электрооборудования прицепа (J345).
- SC4 - 5 А - телефонный модуль (J412).
- SC5 - 15 А - блок электрооборудования прицепа (J345).
- SC6 - 30 А - блок ABS (J104).
- SC7 - 5 А - Блок раздаточной коробки (J646).
- SC8 - 30 А - блок управления бортовой сетью (J519) - правое освещение.
- SC9 - 10 А - спутниковый радиотюнер [¹] (R190); индивидуальное оборудование.
- SC10 - 5 А - управление камерой заднего вида (J772); ТВ-тюнер (R78).
- SC11 - 20 А - магнитола и навигация (J503); Радиоприёмник (R); подготовка радионавигации для Японии.
- SC12 - 30 А - аудиоусилитель (R12).
- SC13 - Не используется в указанном исполнении.
- SC14 - 15 А - центральный блок комфорта (J393).
Условия для SC1-SC14: ¹) только США и Канада.
- SC15 - 25 А / 30 А [²] - блок задней правой двери (J389) - стеклоподъёмник.
- SC16 - 10 А / 5 А [²] - Освещение багажника (W3).
- SC18 - 30 А - реле обогрева заднего стекла (J9).
- SC20 - 30 А - преобразователь 12/230 В с розеткой (U13); Мотор переднего стеклоочистителя (V); Преобразователь с розеткой 12/115 В [¹] (U27).
- SC21 - 10 А - Концевик капота (F266).
- SC22 - 25 А - блок подогрева передних сидений (J774).
- SC23 - 10 А - Climatronic (J255).
- SC24 - 25 А - Панель регулировки пассажирского сиденья (E471); Блок памяти переднего пассажирского сиденья (J521).
- SC25 - 5 А - панель управления задним климатом (E265); управление кондиционером (J301).
- SC27 - 15 А - Блок регулирования дорожного просвета (J197).
- В этом исполнении не используются: SC17, SC19, SC26, SC28.
- SC29 - 10 А / 5 А [²] - управление автоматической коробкой (J217).
Условия для SC15-SC29: ¹) только США и Канада; ²) с ноября 2007 года.
- SC30 - 20 А - Реле доводчика крышки багажника (J714).
- SC31 - 15 А - центральный блок комфорта (J393).
- SC32 - 10 А - блок передней пассажирской двери (J387); блок задней правой двери (J389) - центральный замок - центральный замок.
- SC33 - 15 А - Индивидуальное оборудование.
- SC34 - 25 А / 30 А [¹] - блок передней пассажирской двери (J387) - стеклоподъёмник.
- SC35 - 30 А - Панель регулировки пассажирского сиденья (E471).
- SC36 - 5 А - Блок определения положения автомобиля (J603); Потолочный дисплей (J702).
- SC37 - Не используется в указанном исполнении.
- SC38 - 10 А - блок ABS (J104).
- SC39 - 5 А - Реле обогрева левой части ветрового стекла (J410); Реле обогрева правой части ветрового стекла (J411); управление поворотным светом и корректором фар (J745); индивидуальное оборудование.
- SC40 - 10 А - Блок раздаточной коробки (J646).
- SC41 - 10 А - блок электрооборудования прицепа (J345).
- SC42 - 5 А - Панель управления гаражными воротами (E284); Блок управления гаражными воротами (J530).
- SC43 - 5 А - Выключатель заднего хода (F41).
Условия для SC30-SC43: ¹) с ноября 2007 года.
- SC44 - 5 А - регулятор подогрева сиденья водителя (E94); регулятор подогрева сиденья пассажира (E95); Регулятор подогрева левого заднего сиденья (E128); Регулятор подогрева правого заднего сиденья (E129); Панель управления дорожным просветом (E281); обогрев левой форсунки омывателя (Z20); обогрев правой форсунки омывателя (Z21).
- SC47 - 10 А - силовой модуль правой фары (J668).
- SC48 - 10 А - Блок регулирования дорожного просвета (J197).
- SC49 - 5 А - зеркало с автоматическим затемнением (Y7).
- SC50 - 5 А - кнопка ASR/ESP (E256).
- SC51 - 15 А - управление автоматической коробкой (J217).
- SC52 - 5 А - многофункциональный переключатель коробки (F125); переключатель Tiptronic (F189); Электромагнит блокировки селектора в положении P (N380).
- SC53 - 30 А - Реле обогрева правой части ветрового стекла (J411).
- SC54 - 30 А - Реле обогрева левой части ветрового стекла (J410).
- В этом исполнении не используются: SC45, SC46, SC55.
- SC56 - 40 А - блок ABS (J104).
- SC57 - 40 А - Блок раздаточной коробки (J646).
Один предохранитель может питать несколько устройств. Исправность вставки проверяют измерением, затем проверяют питание, массу и проводку соответствующей цепи.

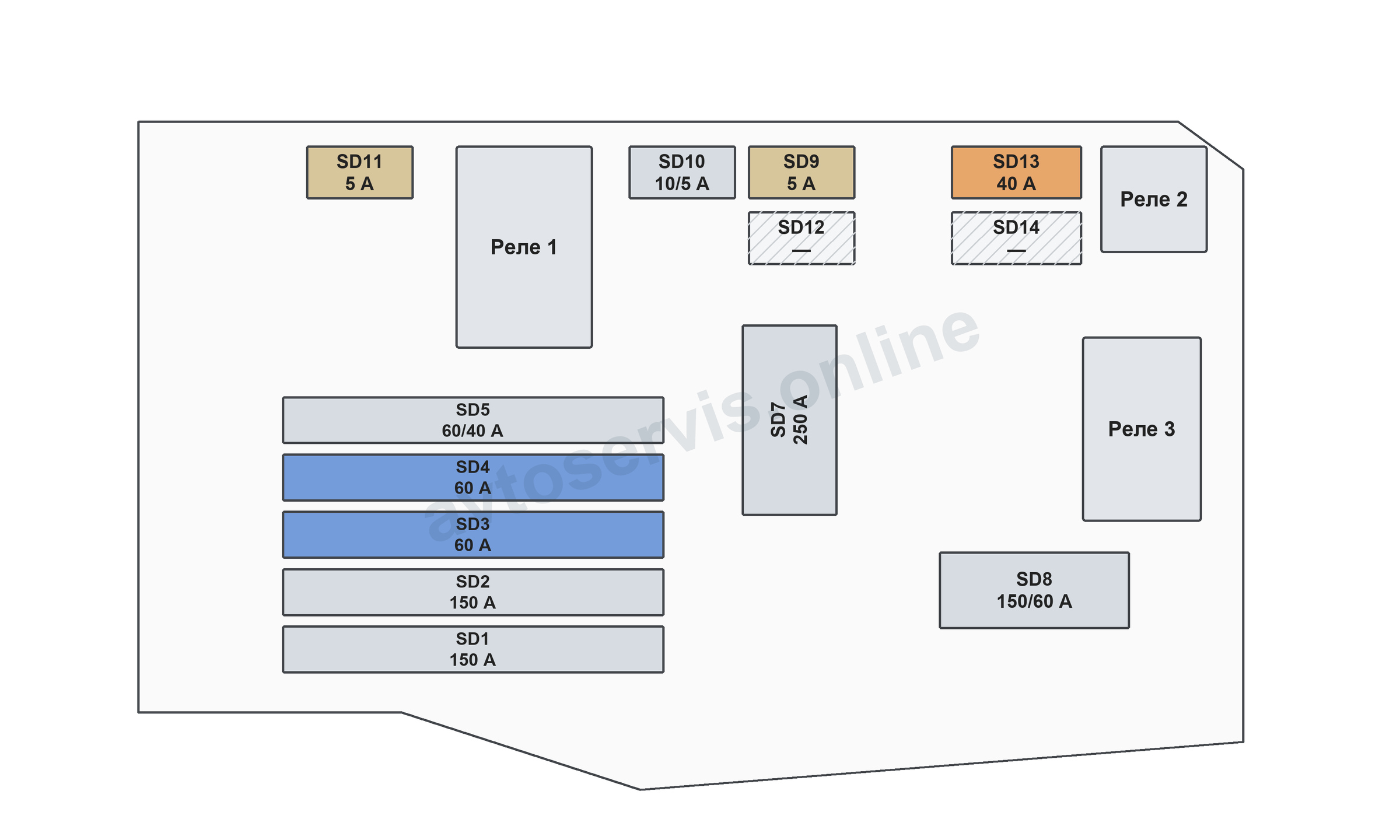

Силовой держатель SD под водительским сиденьем

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- SD1 - 150 А - Питание левого блока SB: SB1 - SB6, SB7 - SB12, SB14 - SB18, SB20, SB22 - SB25, SB33 - SB36, SB39 - SB41, SB42, SB44 - SB45, SB56, SB57.
- SD2 - 150 А - Питание правого блока SC: SC1 - SC4, SC5 - SC8, SC14 - SC16, SC18, SC19, SC20 - SC25, SC27, SC29, SC30, SC31 - SC36, SC53, SC54 ,SC56, SC57.
- SD3 - 60 А - Питание правого блока SC: SC9 - SC12.
- SD4 - 60 А [¹] - Реле питания 2 [¹] (J710).
- SD5 - 60 А / 40 А [³] - реле питания клеммы 15 (J329).
- SD6 - Не используется в указанном исполнении.
- SD7 - 250 А [¹, ²] - Реле зарядки второй батареи [¹,²] (J713).
- SD8 - 150 А [¹] / 60 А [², ³] - Питание левого блока SB (SB1-SB6 и SB56); реле питания 1 J701 [¹]. Для V10 TDI - 150 А, для исполнения с дополнительной батареей с ноября 2007 года - 60 А.
- SD9 - 5 А - блок управления бортовой сетью (J519).
Условия для SD1-SD9: ¹) только V10 TDI; ²) только с дополнительной батареей; ³) с ноября 2007 года.
- SD10 - 10 А [¹] / 5 А [²] - блок управления бортовой сетью [¹] (J519).
- SD11 - 5 А [¹] - блок управления бортовой сетью [¹] (J519).
- SD12 - Не используется в указанном исполнении.
- SD13 - 40 А - Реле компрессора пневмоподвески (J403).
- SD14 - Не используется в указанном исполнении.
Условия для SD10-SD14: ¹) только V10 TDI; ²) с ноября 2007 года.
Силовые вставки и соединительные шины проверяют при соблюдении порядка отключения батареи. Их номиналы нельзя переносить на обычные ножевые предохранители.

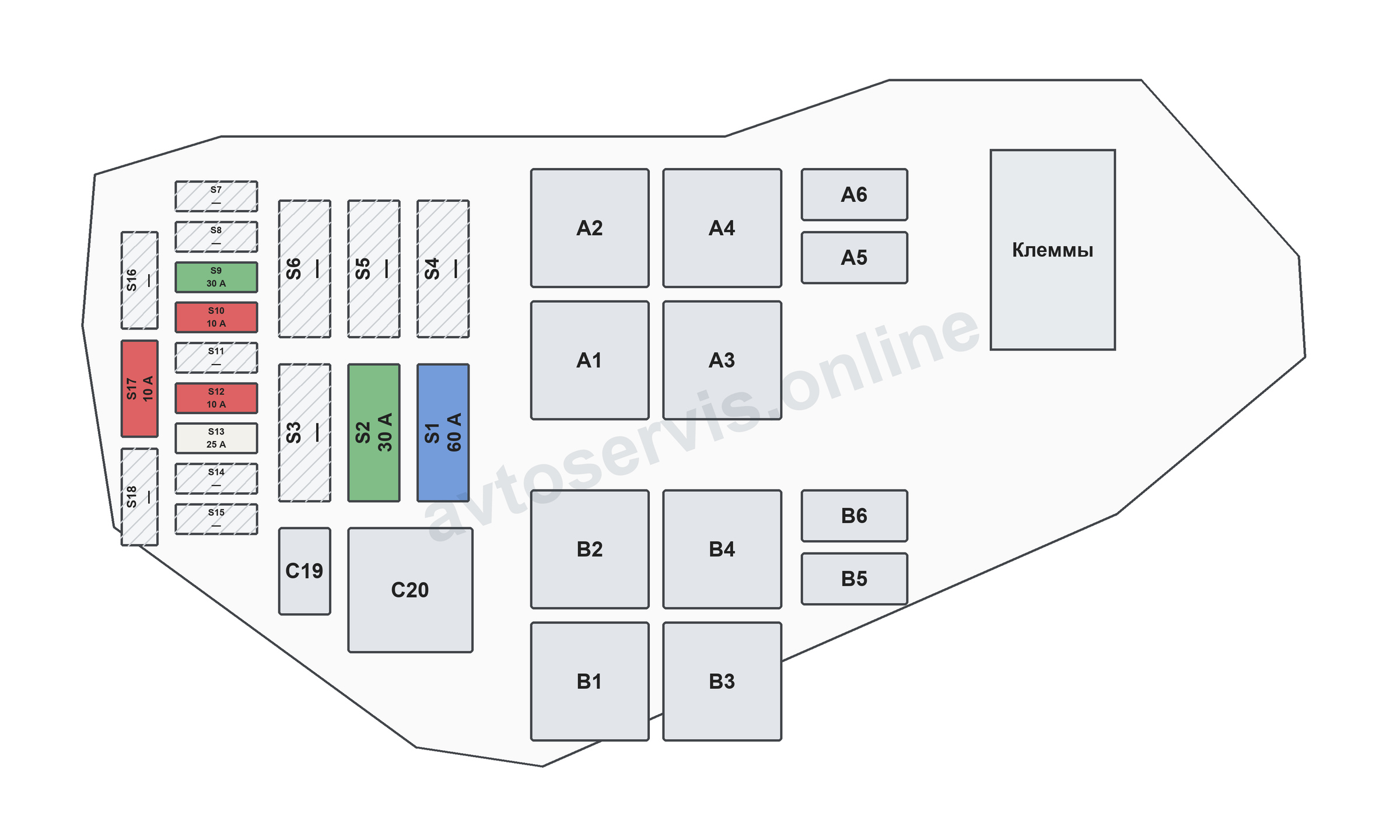

Подкапотный E-box: 2,5 R5 TDI

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 60 А - управление вентилятором радиатора (J293).
- S2 - 30 А - Блок второго вентилятора охлаждения [¹] (J671).
- В этом исполнении не используются: S3-S8.
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - датчик давления кондиционера (G65); реле топливного насоса (J17); Climatronic (J255); управление вентилятором радиатора (J293); управление кондиционером (J301); Реле насоса охлаждения топлива (J445); реле дополнительного насоса охлаждения (J496); Блок второго вентилятора охлаждения (J671); клапан регулирования наддува (N75); обогрев вентиляции картера (N79); Клапан регулирования компрессора кондиционера (N280); переключающий клапан охлаждения EGR (N345).
Условия для S1-S10: ¹) при соответствующем исполнении и с тягово-сцепным устройством.
- S12 - 10 А - управление свечами накаливания (J179); реле дополнительного насоса охлаждения (J496).
- S13 - 25 А - электрический топливный насос (G6); Топливный насос (G23); реле топливного насоса (J17); Реле насоса охлаждения топлива (J445); Реле предварительного включения топливного насоса (J715); Насос охлаждения топлива (V166).
- S17 - 10 А - лямбда-зонд (G39); нагреватель лямбда-зонда (Z19).
- В этом исполнении не используются: S11, S14-S16, S18.

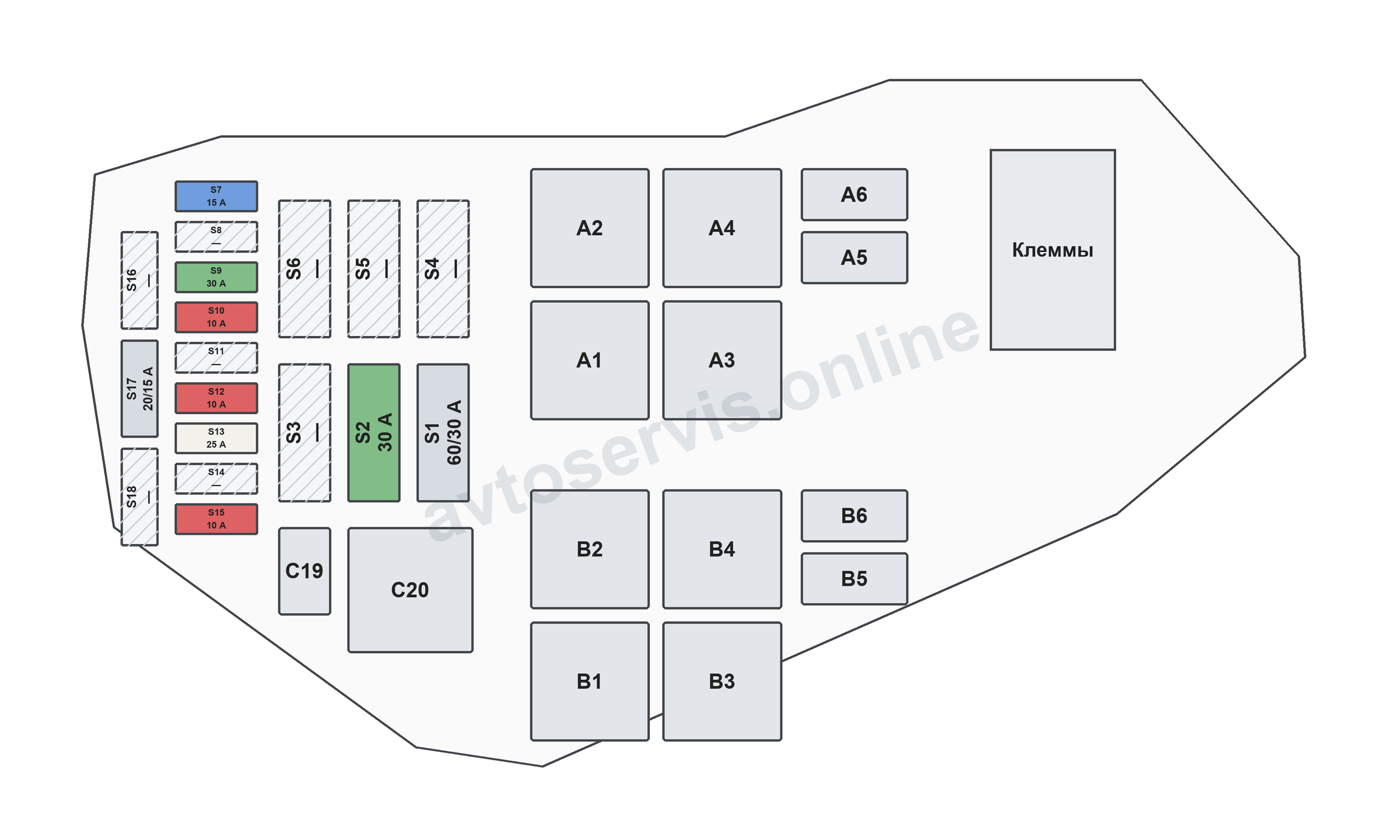

Подкапотный E-box: 3,0 V6 TDI

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 60 А / 30 А [¹] - управление вентилятором радиатора (J293).
- S2 - 30 А - Блок второго вентилятора охлаждения (J671).
- S7 - 15 А - клапан регулирования давления топлива (N276); клапан дозирования топлива (N290).
- В этом исполнении не используются: S3-S6, S8.
- S9 - 30 А - Блок управления дизельным двигателем (J248).
Условия для S1-S9: ¹) при соответствующем исполнении.
- S10 - 10 А - датчик давления кондиционера (G65); реле топливного насоса (J17); управление свечами накаливания (J179); Climatronic (J255); управление вентилятором радиатора (J293); управление кондиционером (J301); Реле подключения генератора [¹] (J442); Реле насоса охлаждения топлива (J445); реле дополнительного насоса охлаждения (J496); Блок второго вентилятора охлаждения (J671); Блок управления турбокомпрессором 1 (J724); Электромагнитный клапан рециркуляции ОГ (N18); Клапан регулирования компрессора кондиционера (N280); переключающий клапан охлаждения EGR (N345); Привод впускной заслонки (V157); Привод впускной заслонки 2 (V275).
- S11 - Не используется в указанном исполнении.
- S12 - 10 А - реле дополнительного насоса охлаждения (J496).
- S13 - 25 А - электрический топливный насос (G6); Топливный насос (G23); Реле насоса охлаждения топлива (J445); Реле предварительного включения топливного насоса (J715); Насос охлаждения топлива (V166).
- S14 - Не используется в указанном исполнении.
- S15 - 10 А - реле питания клеммы 30 (J317).
Условия для S10-S15: ¹) по май 2007 года.
- S16 - Не используется в указанном исполнении.
- S17 - 20 А / 15 А [¹] - лямбда-зонд (G39); нагреватель лямбда-зонда (Z19).
- S18 - Не используется в указанном исполнении.
Условия для S16-S18: ¹) при соответствующем исполнении.
Подкапотный E-box: 5,0 V10 TDI

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 60 А - управление вентилятором радиатора (J293); вентилятор радиатора (V7).
- S2 - 30 А / 60 А [¹] - Блок второго вентилятора охлаждения (J671); второй вентилятор радиатора (V177).
- В этом исполнении не используются: S3-S5.
- S6 - 60 А - Реле питания 1 (J701).
- S7 - 10 А - Реле насоса охлаждения топлива (J445); реле дополнительного насоса охлаждения (J496); Реле остаточного тепла (J708); Насос охлаждения топлива (V166).
- S8 - 30 А - Второй блок управления двигателем (J624).
- S9 - 30 А - блок управления двигателем (J623).
Условия для S1-S9: ¹) при соответствующем исполнении и с тягово-сцепным устройством.
- S10 - 10 А - датчик давления кондиционера (G65); реле топливного насоса (J17); управление вентилятором радиатора (J293); Блок второго вентилятора охлаждения (J671); переключающий клапан охлаждения EGR (N345); Клапан переключения охладителя ОГ (N381); Дозирующий насос регенерации сажевого фильтра ряда 1 [¹] (V336); Дозирующий насос регенерации сажевого фильтра ряда 2 [¹] (V337).
- S11 - 15 А - Термостат системы охлаждения с электронным управлением (F265); Climatronic (J255); Блок управления турбокомпрессором 1 (J724); Блок управления турбокомпрессором 2 (J725); Клапан регулирования компрессора кондиционера (N280); Насос присадки сажевого фильтра [¹] (V135); Привод впускной заслонки (V157); Привод впускной заслонки 2 (V275); Сервопривод турбокомпрессора 1 (V280); Сервопривод турбокомпрессора 2 (V281).
- S12 - 5 А - управление свечами накаливания (J179); Реле насоса охлаждения топлива (J445); реле дополнительного насоса охлаждения (J496); Второй блок свечей накаливания (J703).
Условия для S10-S12: ¹) только США и Канада.
- S13 - 25 А [¹] / 30 А - электрический топливный насос (G6); Топливный насос (G23); реле топливного насоса (J17); Реле предварительного включения топливного насоса [¹] (J715).
- S14 - Не используется в указанном исполнении.
- S15 - 10 А - реле питания клеммы 30 (J317).
- S16 - 10 А - Реле параллельного соединения батарей (J581).
- S17 - 20 А - лямбда-зонд (G39); Лямбда-зонд 2 (G108); нагреватель лямбда-зонда (Z19); Подогрев лямбда-зонда 2 (Z28).
- S18 - Не используется в указанном исполнении.
Условия для S13-S18: ¹) кроме США и Канады.
Подкапотный E-box: 3,2 V6

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 60 А - управление вентилятором радиатора (J293).
- S2 - 30 А - Блок второго вентилятора охлаждения (J671).
- S3 - 40 А - Насос вторичного воздуха (V101).
- В этом исполнении не используются: S4-S6.
- S7 - 20 А - форсунка первого цилиндра (N30); форсунка второго цилиндра (N31); форсунка третьего цилиндра (N32); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291).
- S8 - 20 А - форсунка четвёртого цилиндра (N33); Форсунка цилиндра 5 (N83); Форсунка цилиндра 6 (N84); катушка зажигания 4 (N292); Катушка зажигания цилиндра 5 (N323); Катушка зажигания цилиндра 6 (N324).
- S9 - 30 А - Блок Motronic (J220); Клапан переключения впускного коллектора (N156); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318).
- S10 - 10 А - датчик давления кондиционера (G65); управление вентилятором радиатора (J293); Реле вакуумного усилителя тормозов (J569); Блок второго вентилятора охлаждения (J671); клапан продувки адсорбера (N80); Клапан продувки адсорбера 2 (N115); диагностический насос топливной системы (V144).
- S11 - 15 А - датчик уровня и температуры масла (G266); Climatronic (J255); Клапан регулирования компрессора кондиционера (N280).
- S12 - 5 А - Реле насоса вторичного воздуха (J299); реле дополнительного насоса охлаждения (J496).
- S13 - 15 А - Топливный насос (G23).
- S14 - 15 А - электрический топливный насос (G6).
- S15 - 10 А - реле топливного насоса (J17); реле второго электрического топливного насоса (J49); Блок Motronic (J220); главное реле питания двигателя (J271); реле питания Motronic 2 (J670).
- S16 - 15 А - вакуумный насос тормозов (V192).
- S17 - 15 А - лямбда-зонд (G39); Лямбда-зонд 2 (G108).
- S18 - 7,5 А - лямбда-зонд после нейтрализатора (G130); Лямбда-зонд 2 после катализатора (G131).

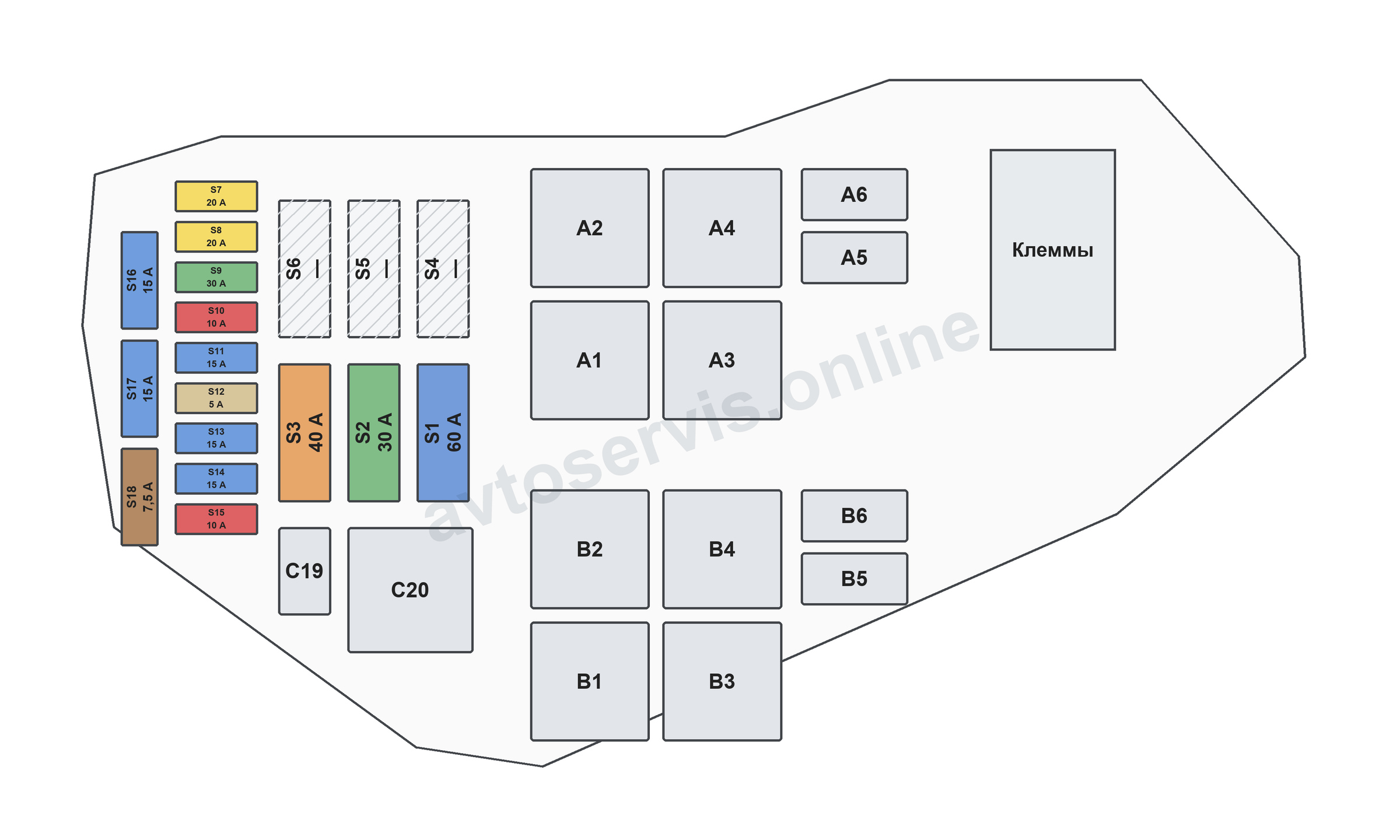

Подкапотный E-box: 3,6 V6 FSI

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 60 А - управление вентилятором радиатора (J293); вентилятор радиатора (V7).
- S2 - 30 А [¹] - Блок второго вентилятора охлаждения [¹] (J671); второй вентилятор радиатора [¹] (V177).
- В этом исполнении не используются: S3-S6.
- S7 - 20 А - катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291).
- S8 - 20 А - катушка зажигания 4 (N292); Катушка зажигания цилиндра 5 (N323); Катушка зажигания цилиндра 6 (N324).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - датчик давления кондиционера (G65); управление вентилятором радиатора (J293); реле дополнительного насоса охлаждения (J496); Блок второго вентилятора охлаждения [¹] (J671); диагностический насос топливной системы (V144).
Условия для S1-S10: ¹) при соответствующем исполнении и с тягово-сцепным устройством.
- S11 - 10 А - Climatronic (J255); управление кондиционером (J301); Реле подключения генератора [¹] (J442); Клапан регулирования компрессора кондиционера (N280).
- S12 - 10 А - клапан продувки адсорбера (N80); клапан управления впускным распредвалом (N205); клапан заслонок впускного коллектора (N316); клапан управления выпускным распредвалом (N318).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 15 А - клапан регулирования давления топлива (N276).
- S15 - 10 А - блок управления двигателем (J623); главное реле питания двигателя (J271); реле питания Motronic 2 (J670).
- S16 - 15 А - реле дополнительного насоса охлаждения (J496).
- S17 - 15 А - лямбда-зонд (G39); Лямбда-зонд 2 (G108); нагреватель лямбда-зонда (Z19); Подогрев лямбда-зонда 2 (Z28).
- S18 - 7,5 А - лямбда-зонд после нейтрализатора (G130); Лямбда-зонд 2 после катализатора (G131); нагреватель лямбда-зонда после нейтрализатора (Z29); Подогрев лямбда-зонда 2 после катализатора (Z30).
Условия для S11-S18: ¹) по май 2007 года.

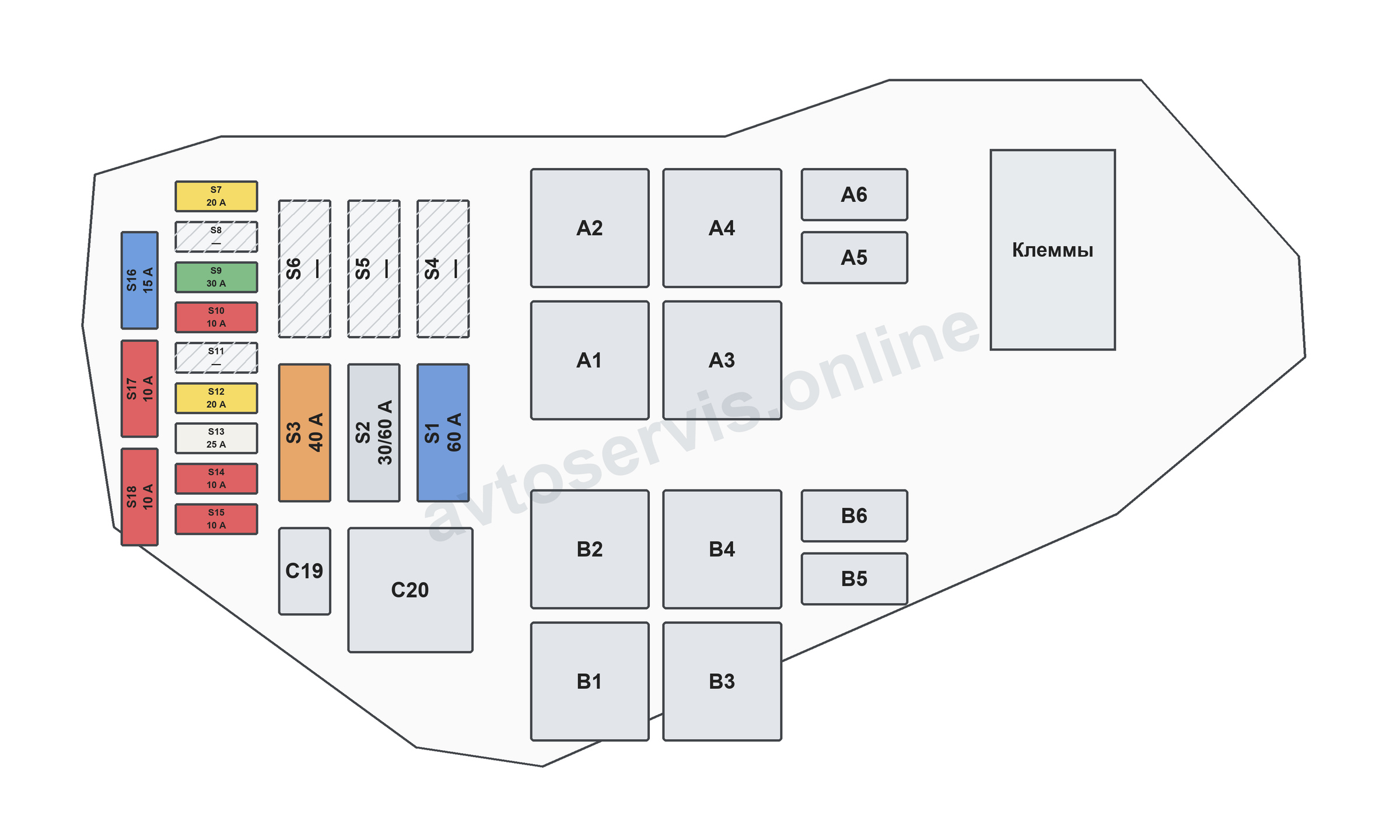

Подкапотный E-box: 4,2 V8 FSI

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 60 А - Блок второго вентилятора охлаждения (J671); второй вентилятор радиатора (V177).
- S2 - 30 А / 60 А [¹] - управление вентилятором радиатора (J293); вентилятор радиатора (V7).
- S3 - 40 А - Реле насоса вторичного воздуха (J299); Насос вторичного воздуха (V101).
- S7 - 20 А - катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); Катушка зажигания цилиндра 5 (N323); Катушка зажигания цилиндра 6 (N324); Катушка зажигания цилиндра 7 (N325); Катушка зажигания цилиндра 8 (N326).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - расходомер воздуха (G70); Расходомер воздуха 2 (G246); Реле насоса вторичного воздуха (J299); клапан продувки адсорбера (N80); диагностический насос топливной системы (V144).
- В этом исполнении не используются: S4-S6, S8, S11.
Условия для S1-S11: ¹) только с тягово-сцепным устройством.
- S12 - 20 А - Термостат системы охлаждения с электронным управлением (F265); датчик давления кондиционера (G65); Реле циркуляционного насоса ОЖ (J151); Climatronic (J255); управление кондиционером (J301); управление вентилятором радиатора (J293); Реле подключения генератора [¹] (J442); Блок второго вентилятора охлаждения (J671); клапан управления впускным распредвалом (N205); Клапан регулирования впускного распредвала ряда 2 (N208); Клапан регулирования компрессора кондиционера (N280); клапан управления выпускным распредвалом (N318); Клапан регулирования выпускного распредвала ряда 2 (N319); Привод впускной заслонки (V157); Привод заслонок впускного коллектора (V183).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 10 А - клапан дозирования топлива (N290); Клапан дозирования топлива 2 (N402).
- S15 - 10 А - главное реле питания двигателя (J271); блок управления двигателем (J623).
- S16 - 15 А - Реле вакуумного усилителя тормозов (J569); вакуумный насос тормозов (V192).
- S17 - 10 А - лямбда-зонд (G39); Лямбда-зонд 2 (G108).
- S18 - 10 А - лямбда-зонд после нейтрализатора (G130); Лямбда-зонд 2 после катализатора (G131).
Условия для S12-S18: ¹) по май 2007 года.

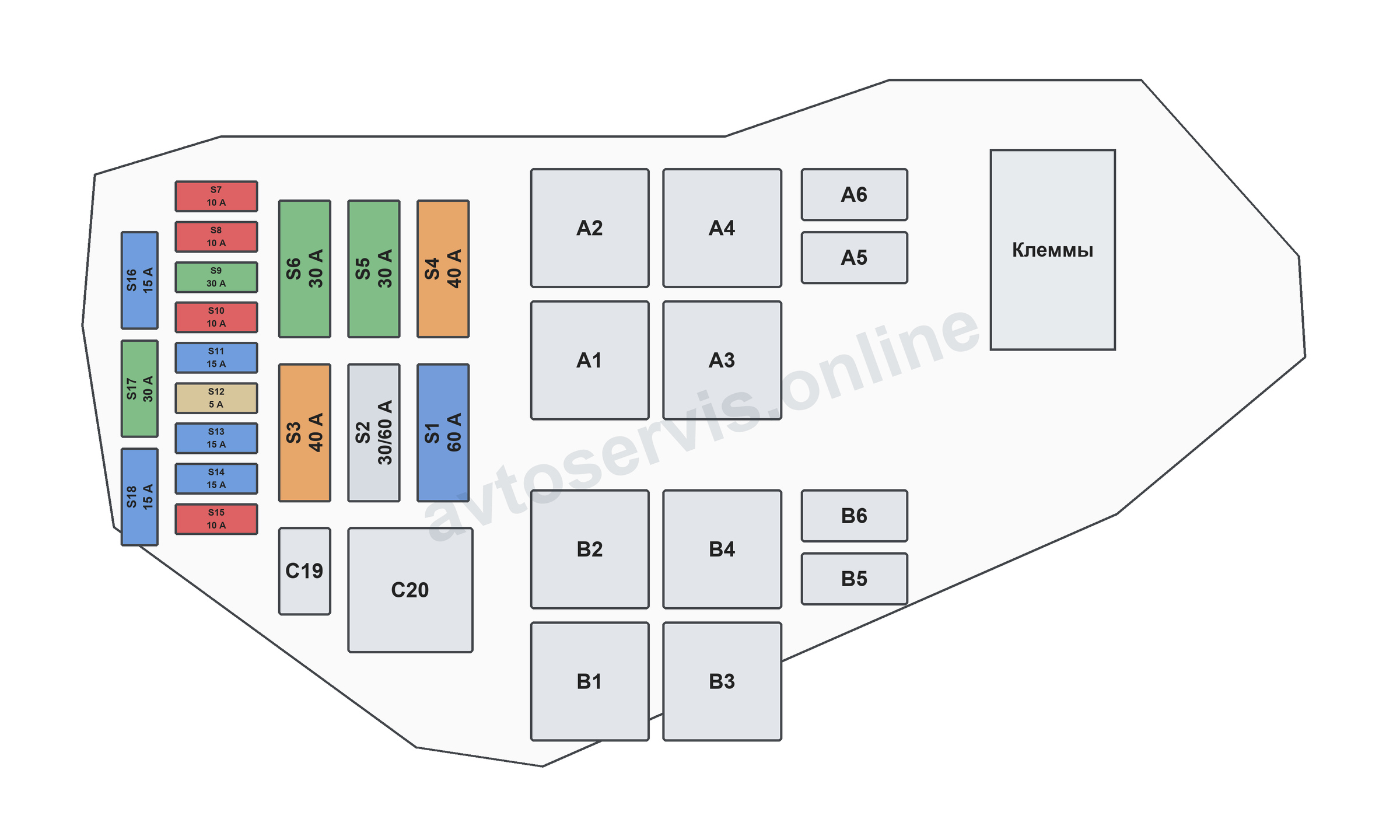

Подкапотный E-box: 6,0 W12

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 60 А - Блок второго вентилятора охлаждения (J671); второй вентилятор радиатора (V177).
- S2 - 30 А / 60 А [¹] - управление вентилятором радиатора (J293); вентилятор радиатора (V7).
- S3 - 40 А - Реле насоса вторичного воздуха (J299); Насос вторичного воздуха (V101).
- S4 - 40 А - Реле второго насоса вторичного воздуха (J545); Второй насос вторичного воздуха (V189).
- S5 - 30 А - Катушка зажигания цилиндра 7 (N325); Катушка зажигания цилиндра 8 (N326); Катушка зажигания цилиндра 9 (N327); Катушка зажигания цилиндра 10 (N328); Катушка зажигания цилиндра 11 (N329); Катушка зажигания цилиндра 12 (N330); Цепь предохранителя S7 (S7).
- S6 - 30 А - катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); Катушка зажигания цилиндра 5 (N323); Катушка зажигания цилиндра 6 (N324); Цепь предохранителя S8 (S8).
Условия для S1-S6: ¹) только с тягово-сцепным устройством.
- S7 - 10 А - Форсунка цилиндра 7 (N85); Форсунка цилиндра 8 (N86); Форсунка цилиндра 9 (N299); Форсунка цилиндра 10 (N300); Форсунка цилиндра 11 (N301); Форсунка цилиндра 12 (N302).
- S8 - 10 А - форсунка первого цилиндра (N30); форсунка второго цилиндра (N31); форсунка третьего цилиндра (N32); форсунка четвёртого цилиндра (N33); Форсунка цилиндра 5 (N83); Форсунка цилиндра 6 (N84).
- S9 - 30 А - блок управления двигателем (J623); Второй блок управления двигателем (J624).
- S10 - 10 А - датчик давления кондиционера (G65); Climatronic (J255); управление вентилятором радиатора (J293); управление кондиционером (J301); Реле подключения генератора [¹] (J442); Блок второго вентилятора охлаждения (J671); диагностический насос топливной системы (V144).
- S11 - 15 А - клапан продувки адсорбера (N80); клапан управления впускным распредвалом (N205); Клапан регулирования впускного распредвала ряда 2 (N208); Клапан регулирования компрессора кондиционера (N280); клапан управления выпускным распредвалом (N318); Клапан регулирования выпускного распредвала ряда 2 (N319).
Условия для S7-S11: ¹) по май 2007 года.
- S12 - 5 А - реле второго электрического топливного насоса (J49); Реле насоса вторичного воздуха (J299); Реле второго насоса вторичного воздуха (J545); Второй блок управления двигателем (J624).
- S13 - 15 А - электрический топливный насос (G6); реле топливного насоса (J17).
- S14 - 15 А - Топливный насос (G23); реле второго электрического топливного насоса (J49).
- S15 - 10 А - реле топливного насоса (J17); главное реле питания двигателя (J271); блок управления двигателем (J623); Второй блок управления двигателем (J624).
- S16 - 15 А - реле дополнительного насоса охлаждения (J496); Реле вакуумного усилителя тормозов (J569); Насос циркуляции ОЖ после остановки двигателя (V51); вакуумный насос тормозов (V192).
- S17 - 30 А - лямбда-зонд (G39); Лямбда-зонд 2 (G108); Лямбда-зонд 3 (G285); Лямбда-зонд 4 (G286); нагреватель лямбда-зонда (Z19); Подогрев лямбда-зонда 2 (Z28); Подогрев лямбда-зонда 3 (Z62); Подогрев лямбда-зонда 4 (Z63).
- S18 - 15 А - лямбда-зонд после нейтрализатора (G130); Лямбда-зонд 2 после катализатора (G131); Лямбда-зонд 3 после катализатора (G287); Лямбда-зонд 4 после катализатора (G288); нагреватель лямбда-зонда после нейтрализатора (Z29); Подогрев лямбда-зонда 2 после катализатора (Z30); Подогрев лямбда-зонда 3 после катализатора (Z64); Подогрев лямбда-зонда 4 после катализатора (Z65).
Реле и различия оборудования
Серые гнёзда E-box подписаны заводскими обозначениями A1-A6, B1-B6, C19 и C20. Это позиции носителя, а не универсальные названия реле. Документ выбранной редакции раскрывает предохранители; назначение каждого реле по букве гнезда здесь не подтверждено. Для него нужна электрическая схема конкретного двигателя и месяца выпуска. Крупное число на корпусе не заменяет функциональное обозначение J.
Проверка и замена
Выключите зажигание и потребители. Найдите нужный держатель, сверьте обозначение и заводской номинал. Извлеките обычную вставку пластиковым съёмником и проверьте её тестером. Установите предохранитель того же типа и номинала; перемычки и проволока недопустимы.
Если новая вставка снова перегорела, отключите подключённый прибор и проверьте цепь на перегрузку или короткое замыкание. Оплавление держателя и нагрев клемм требуют проверки контактов. Силовые вставки, пиротехнические размыкатели и оборудование Hybrid проверяют по соответствующей сервисной процедуре.
Все поколения Volkswagen Touareg: расположение блоков и основные предохранители
