Предохранители Volkswagen Touareg 2 7P (2010-2018): схемы блоков

У Volkswagen Touareg 2 7P держатели SB и SC расположены в торцах передней панели. Силовые цепи проходят через SD под водительским сиденьем. Под капотом установлен электронный блок SX2 с предохранителями S. В салоне имеются отдельные носители реле SR1 и SR2. Перед проверкой установите дату выпуска и буквенный код двигателя.
В правом блоке SC38 на 15 А защищает прикуриватель U1 и розетку U18. SC39 на 15 А относится к розеткам U19 и U20. SC40 на 30 А питает преобразователь с розеткой 230 В U13, а не обычный прикуриватель. Вставки розеток на SD и реле J807 относятся к питающей части этих цепей.
Расположение и применимость блоков
Леворульный Touareg 7P. Салонные SB и SC приведены в редакции с августа 2014 года, до последующего изменения SC с ноября 2016 года. Подкапотные списки разделены по кодам двигателей; электрические цепи Hybrid отмечены отдельно. Ранние редакции салона 2010-2013 годов и поздний SC с ноября 2016 года здесь не объединены с выбранным списком.

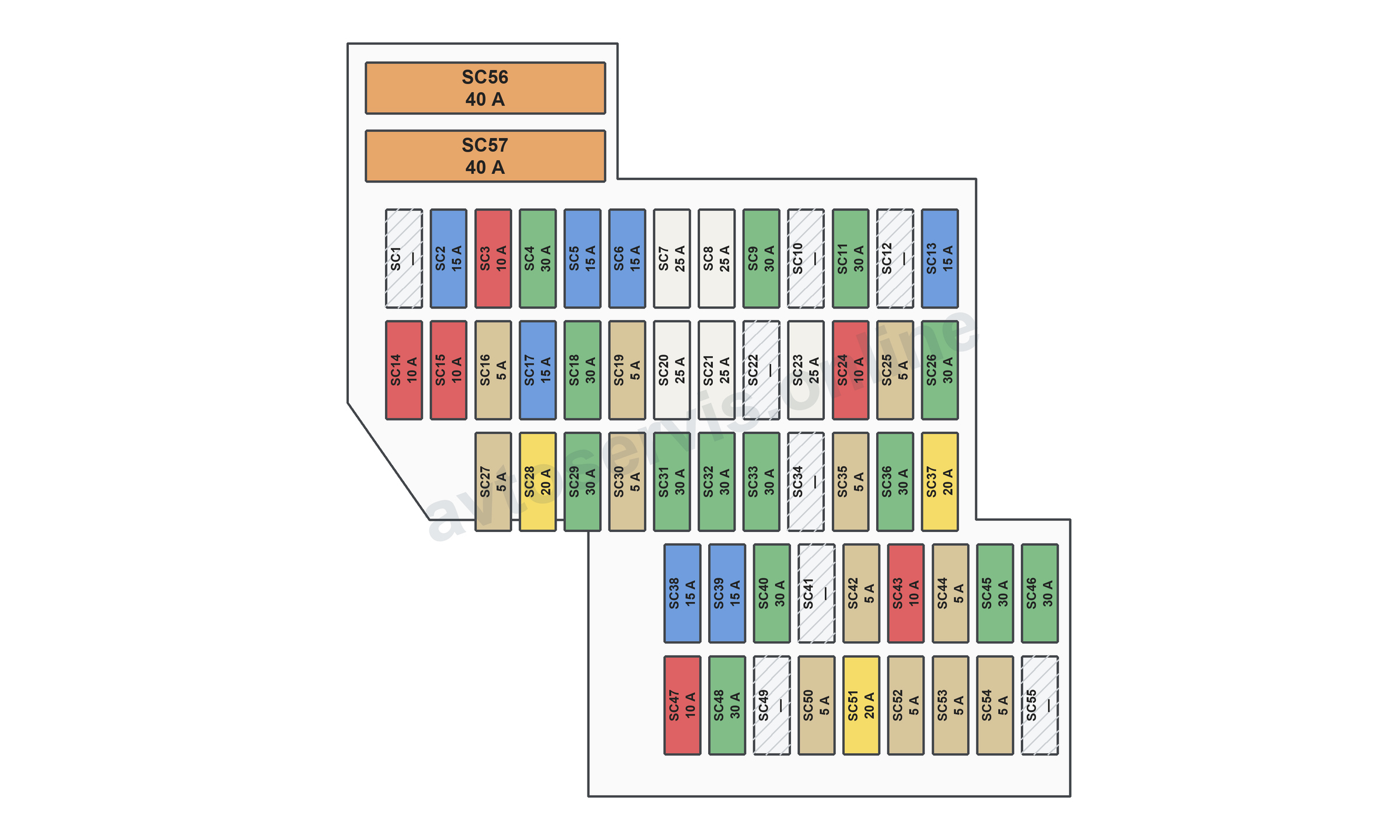

Правый салонный блок SC с августа 2014 года

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- SC2 - 15 А - Блок регулирования дорожного просвета (J197).
- SC3 - 10 А - Блок блокировки межколёсного дифференциала (J647).
- SC4 - 30 А - Блок блокировки межколёсного дифференциала (J647).
- SC5 - 15 А - блок электрооборудования прицепа (J345).
- SC6 - 15 А - блок электрооборудования прицепа (J345).
- SC7 - 25 А - блок электрооборудования прицепа (J345).
- SC8 - 25 А - блок электрооборудования прицепа (J345).
- SC9 - 30 А - блок задней правой двери (J389).
- SC11 - 30 А - блок передней пассажирской двери (J387).
- В этом исполнении не используются: SC1, SC10, SC12.
- SC13 - 15 А - блок электрооборудования прицепа (J345).
- SC14 - 10 А - блок подушек безопасности (J234); индикатор отключения подушки пассажира (K145); распознавание занятости сиденья [3] (J706).
- SC15 - 10 А - Блок раздаточной коробки (J646).
- SC16 - 5 А - электромеханический стояночный тормоз (J540); Панель управления дорожным просветом (E281); обогрев левой форсунки омывателя (Z20); обогрев правой форсунки омывателя (Z21); кнопка ASR/ESP (E256); блок ABS (J104); Кнопка помощи на спуске (E618); кнопка Auto Hold (E540); стабилизатор напряжения [2] (J532).
- SC17 - 15 А - правая передняя фара (MX2).
- SC18 - 30 А - Пиропатрон второго натяжителя ремня переднего пассажира (N298).
- SC19 - 5 А - переключатель Tiptronic (F189); многофункциональный переключатель коробки (F125); управление автоматической коробкой (J217).
- SC20 - 25 А - Блок положения переднего пассажирского сиденья [1] (J720); Клапанный блок переднего пассажирского сиденья [1] (N477); Блок многоконтурного пассажирского сиденья [1] (J872); Блок вентиляции правого переднего сиденья [1] (J799); Кнопка наклона пассажирского сиденья [1] (E334); Выключатель продольной регулировки пассажирского сиденья [1] (E64); Выключатель высоты пассажирского сиденья [1] (E290); Выключатель регулировки спинки пассажирского сиденья [1] (E98); регулятор поясничного подпора сиденья пассажира [1] (E177).
- SC21 - 25 А - Блок подогрева задних сидений (J786); панель управления задним климатом [1] (E265).
- SC22 - Не используется в указанном исполнении.
- SC23 - 25 А - электропривод крышки багажника (J605).
- SC24 - 10 А - Climatronic (J255); панель управления задним климатом [1] (E265).
- SC25 - 5 А - система кругового обзора (J928); управление камерой заднего вида (J772).
- SC26 - 30 А - реле обогрева заднего стекла (J9).
- SC27 - 5 А - приёмник дистанционного управления автономным отопителем (R149).
- SC28 - 20 А - Блок раздаточной коробки (J646).
- SC29 - 30 А - блок ABS (J104).
- SC30 - 5 А - переключатель Tiptronic (F189).
- SC31 - 30 А - центральный блок комфорта (J393).
- SC32 - 30 А - Задний вентилятор отопителя (V80).
- SC33 - 30 А - центральный блок комфорта (J393).
- SC34 - Не используется в указанном исполнении.
- SC35 - 5 А - блок определения местоположения автомобиля (J895).
- SC36 - 30 А - центральный блок комфорта (J393).
- SC37 - 20 А - управление автоматической коробкой (J217); Реле гидравлического насоса коробки передач (J510).
- SC38 - 15 А - прикуриватель (U1); розетка 12 В №2 (U18).
- SC39 - 15 А - розетка 12 В №3 (U19); Розетка 12 В № 4 (U20).
- SC40 - 30 А - Мотор переднего стеклоочистителя (V); преобразователь 12/230 В с розеткой (U13).
- SC42 - 5 А - блок электрооборудования прицепа (J345).
- SC43 - 10 А - Блок блокировки межколёсного дифференциала (J647).
- SC44 - 5 А - датчик качества воздуха (G238).
- SC45 - 30 А - стабилизатор напряжения [2] (J532).
- SC46 - 30 А - стабилизатор напряжения [2] (J532).
- SC47 - 10 А - информационная электроника (J794); дисплей мультимедиа (J685).
- SC48 - 30 А - цифровая аудиосистема [1] (J525).
- SC50 - 5 А - ТВ-тюнер [1] (R78); телефонный модуль [1] (J412).
- SC51 - 20 А - Радиоприёмник (R).
- SC52 - 5 А - комбинация приборов (J285).
- SC53 - 5 А - DVD-чейнджер (R161).
- SC54 - 5 А - Интерфейс внешнего мультимедийного устройства (R215).
- В этом исполнении не используются: SC41, SC49, SC55.
- SC56 - 40 А - блок ABS (J104).
- SC57 - 40 А - электромеханический стояночный тормоз (J540); Блок раздаточной коробки (J646).
Сноски для этого исполнения: 1)в зависимости от оборудования; 2)только со старт-стоп; 3)только американские рынки.
Здесь последняя позиция правого держателя обозначена SC57. В одной строке заводского перечня напечатано SB57; расположение в держателе C и соседние редакции подтверждают SC57.
Номинал выбирают по исполнению автомобиля. Значение через дробь не даёт права установить более мощную вставку вместо штатной.
Левый салонный блок SB с августа 2014 года

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- SB1 - 25 А - регулировка сиденья водителя [4] (J810); Клапанный блок водительского сиденья [4] (N475); Блок многоконтурного водительского сиденья [4] (J873); Выключатель наклона водительского сиденья [4] (E222); Выключатель продольной регулировки водительского сиденья [4] (E363); Выключатель высоты водительского сиденья [4] (E289); Выключатель регулировки спинки водительского сиденья [4] (E96); регулятор поясничного подпора сиденья водителя [4] (E176); Блок вентиляции левого переднего сиденья [4] (J800).
- SB2 - 30 А - управление отопителем (J162).
- SB3 - 15 А - реле звукового сигнала (J413); высокотональный звуковой сигнал (H2); низкотональный звуковой сигнал (H7).
- SB4 - 30 А - Мотор переднего стеклоочистителя (V).
- SB5 - 30 А - управление люком (J245).
- SB6 - 30 А - Блок разблокировки спинки (J930).
- SB7 - 15 А - Блок электрической регулировки рулевой колонки (J866).
- SB8 - 5 А - электроника рулевой колонки (J527).
- SB9 - 5 А - переключатель освещения (E1); датчик дождя и освещённости (G397); Передний потолочный модуль (WX3); контроль давления шин (J502).
- SB10 - 30 А - управление шторкой панорамной крыши (J394).
- SB11 - 10 А - Обогрев рулевого колеса (Z36); электроника рулевой колонки (J527).
- SB12 - Не используется в указанном исполнении.
- SB13 - Не используется в указанном исполнении.
- SB14 - 30 А - блок управления бортовой сетью (J519); выводы/питаемые цепи: T17/16.
- SB15 - 25 А - блок управления бортовой сетью (J519); выводы/питаемые цепи: T17b/16.
- SB16 - 30 А - блок двери водителя (J386).
- SB17 - 5 А - датчик контроля салона (G273); Концевик капота (F266); сирена сигнализации (H12).
- SB18 - 30 А - блок управления бортовой сетью (J519); выводы/питаемые цепи: T17/15.
- SB19 - 10 А - блок управления двигателем (J623).
- SB20 - 30 А - блок управления бортовой сетью (J519); Подогрев сиденья водителя (Z6); Подогрев подушки пассажирского сиденья (Z8); выводы/питаемые цепи: T6/3.
- SB21 - 10 А - Реле остаточного тепла (J708).
- SB22 - 30 А - блок управления бортовой сетью (J519); выводы/питаемые цепи: T17a/16.
- SB23 - 7,5 А - Замок зажигания (D); диагностический интерфейс шин данных (J533); электронная блокировка рулевой колонки (J764).
- SB24 - 30 А - Реле обогрева левой части ветрового стекла (J410).
- SB25 - 30 А - Реле обогрева правой части ветрового стекла (J411).
- SB26 - 15 А - Вентилятор тяговой батареи 1 [3] (V457).
- SB27 - 5 А - Блок регулирования тяговой батареи [3] (J840).
- SB28 - 5 А - Блок электропривода [3] (J841).
- SB29 - 5 А - Регулятор давления размыкающей муфты [3] (N511).
- SB30 - 5 А - Электрический насос усилителя руля [3] (V466).
- SB31 - Не используется в указанном исполнении.
- SB32 - 15 А - Блок компрессора кондиционера [3] (J842).
- SB33 - 30 А - блок задней левой двери (J388).
- SB34 - 5 А - Блок электропривода крышки багажника (J938).
- SB35 - 7,5 А - диагностический разъём (U31); Интерфейс шины CAN мультимедиа (J885).
- SB36 - 5 А - кнопка стояночного тормоза (E538).
- SB37 - 15 А - Вентилятор тяговой батареи 2 [3] (V458).
- SB38 - 5 А - Блок электропривода [3] (J841); Реле разрешения работы вентиляторов [3] (J937).
- SB39 - 30 А - Регулятор давления размыкающей муфты [3] (N511).
- SB40 - 30 А - Реле разрешения работы вентиляторов [3] (J937); стартер (B); Цепь предохранителя SB26 (SB26); Цепь предохранителя SB37 (SB37).
- SB41 - 10 А - Блок регулирования тяговой батареи [3] (J840).
- SB42 - 5 А - зеркало с автоматическим затемнением (Y7).
- SB44 - 5 А - Блок подогрева задних сидений (J786).
- SB45 - 5 А - Блок обработки изображений (J851); передняя камера ассистентов (R242); Датчик угловой скорости тангажа (G752).
- SB46 - 5 А - ассистент смены полосы (J769); ассистент смены полосы 2 (J770).
- SB47 - 5 А - парктроник (J446); Блок управления гаражными воротами (J530); диагностический интерфейс шин данных (J533); Интерфейс шины CAN мультимедиа (J885); диагностический разъём (U31); Панель управления гаражными воротами (E284).
- SB48 - 10 А - датчик давления кондиционера (G65); расходомер воздуха (G70); блок управления двигателем (J623); Реле стартера (J53); Реле стартера 2 (J695); реле стартера 1 [2] (J906); реле стартера 2 [2] (J907); Второй блок управления двигателем [1] (J624); Расходомер воздуха 2 [1] (G246); блок определения местоположения автомобиля (J895).
- SB49 - 7,5 А - адаптивный круиз-контроль (J428); Второй блок адаптивного круиз-контроля (J850).
- SB50 - 30 А - Пиропатрон второго натяжителя ремня водителя (N297).
- SB52 - 15 А - задний стеклоочиститель (V12).
- SB53 - 5 А - управление поворотным светом и корректором фар (J745); электроника рулевой колонки (J527); блок управления бортовой сетью (J519); выводы/питаемые цепи: T32c/16.
- SB54 - 15 А - левая передняя фара (MX1).
- В этом исполнении не используются: SB43, SB51, SB55.
- SB56 - 40 А - Реле компрессора пневмоподвески (J403).
- SB57 - 40 А - Передний вентилятор отопителя (V2).
Сноски для этого исполнения: 1)только двигатель CKDA.
Дополнение к сноскам SB: 2) только со старт-стоп; 3) только Hybrid; 4) в зависимости от оборудования.
Один предохранитель может питать несколько устройств. Исправность вставки проверяют измерением, затем проверяют питание, массу и проводку соответствующей цепи.

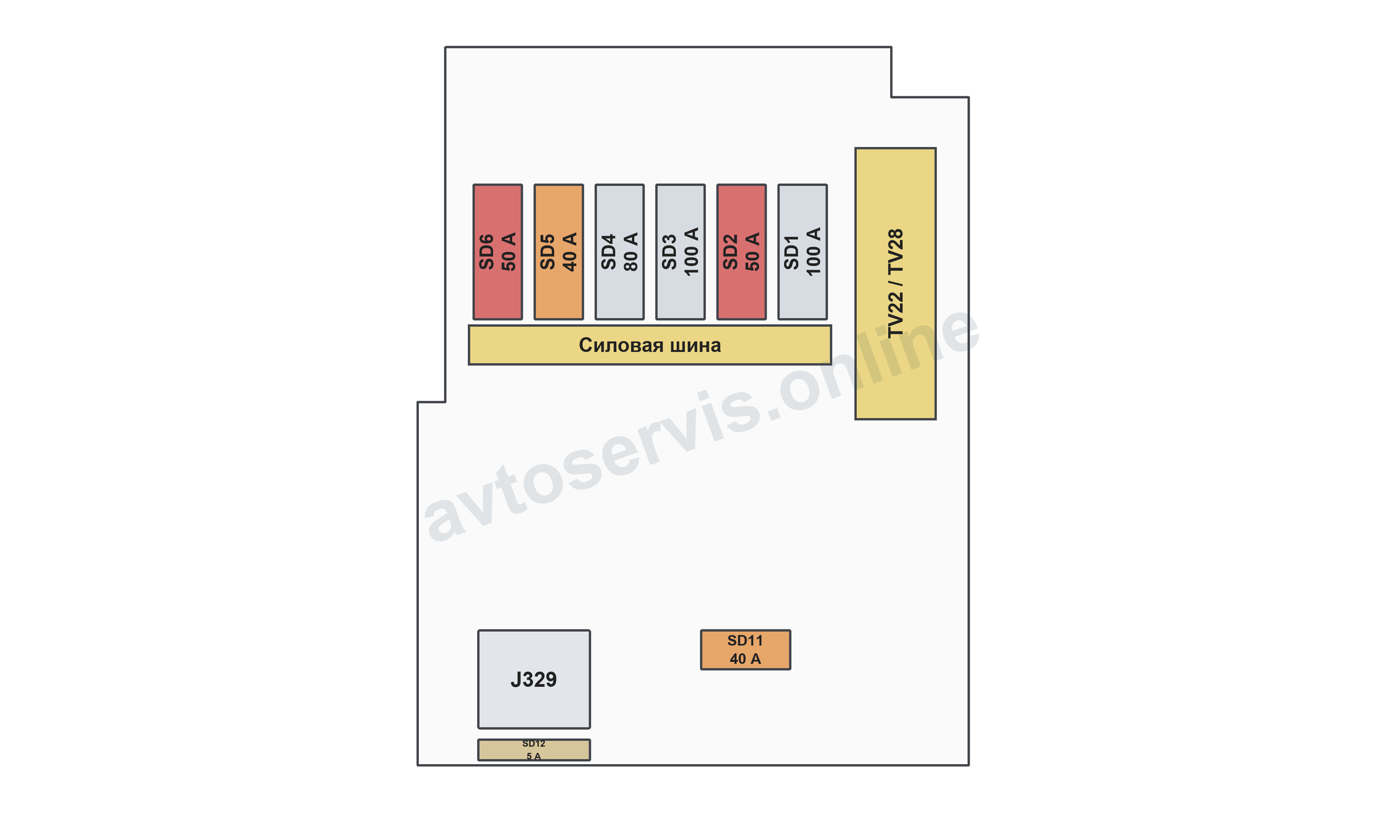

Силовой держатель SD под водительским сиденьем

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
На схеме показана лицевая сторона SD с позициями SD1-SD6, SD11 и SD12. Для SD7-SD10 заводской рисунок этого вида не даёт отдельной привязки; их назначения сохранены в перечне ниже.
- SD1 - 100 А - стартер (B); Левый блок SB (SB); Цепь предохранителя SB1 (SB1); Цепь предохранителя SB7 (SB7); Цепь предохранителя SB38 (SB38); выводы/питаемые цепи: SB1 - SB6, SB7 - SB12, SB38 - SB41, SB57.
- SD2 - 50 А - Блок регулирования дорожного просвета (J197).
- SD3 - 100 А - генератор (C); Правый блок SC (SC); Цепь предохранителя SC1 (SC1); Цепь предохранителя SC5 (SC5); Цепь предохранителя SC20 (SC20); Цепь предохранителя SC24 (SC24); выводы/питаемые цепи: SC1 - SC4, SC5 - SC8, SC20 - SC23, SC24 - SC26.
- SD4 - 80 А - генератор (C); Правый блок SC (SC); Цепь предохранителя SC9 (SC9); Цепь предохранителя SC27 (SC27); выводы/питаемые цепи: SC9 - SC12, SC27 - SC30, SC37 4, SC45, SC54, SC56, SC57.
- SD5 - 40 А - стартер (B); Левый блок SB (SB); Цепь предохранителя SB33 (SB33); выводы/питаемые цепи: SB33 - SB36.
- SD6 - 50 А - реле розеток (J807); генератор (C); Правый блок SC (SC); Цепь предохранителя SC38 (SC38); выводы/питаемые цепи: SC38 - SC40.
- SD7 - 60 А - генератор (C); Правый блок SC (SC); Цепь предохранителя SC31 (SC31); Задний вентилятор отопителя [1 3] (V80); выводы/питаемые цепи: SC31 - SC36.
- SD8 - 60 А - Соединитель проводов TV15 (TV15); реле питания клеммы 30 (J317).
- SD9 - 125 А - стартер (B); Левый блок SB (SB); Цепь предохранителя SB14 (SB14); Цепь предохранителя SB20 (SB20); выводы/питаемые цепи: SB14 - SB19, SB20 - SB23, SB24, SB25, SB56.
- SD10 - 150 А / 60 А - 150 А - дополнительный электроотопитель Z35 (по оборудованию); 60 А - реле гидравлического насоса коробки передач J510 (только Hybrid).
- SD11 - 40 А - реле питания клеммы 15 (J329).
- SD12 - 5 А - Диагностическая цепь.
Сноски для этого исполнения: 1)в зависимости от оборудования; 2)только Hybrid; 3)до ноября 2010 года; 4)с ноября 2012 года.
Силовые вставки и соединительные шины проверяют при соблюдении порядка отключения батареи. Их номиналы нельзя переносить на обычные ножевые предохранители.

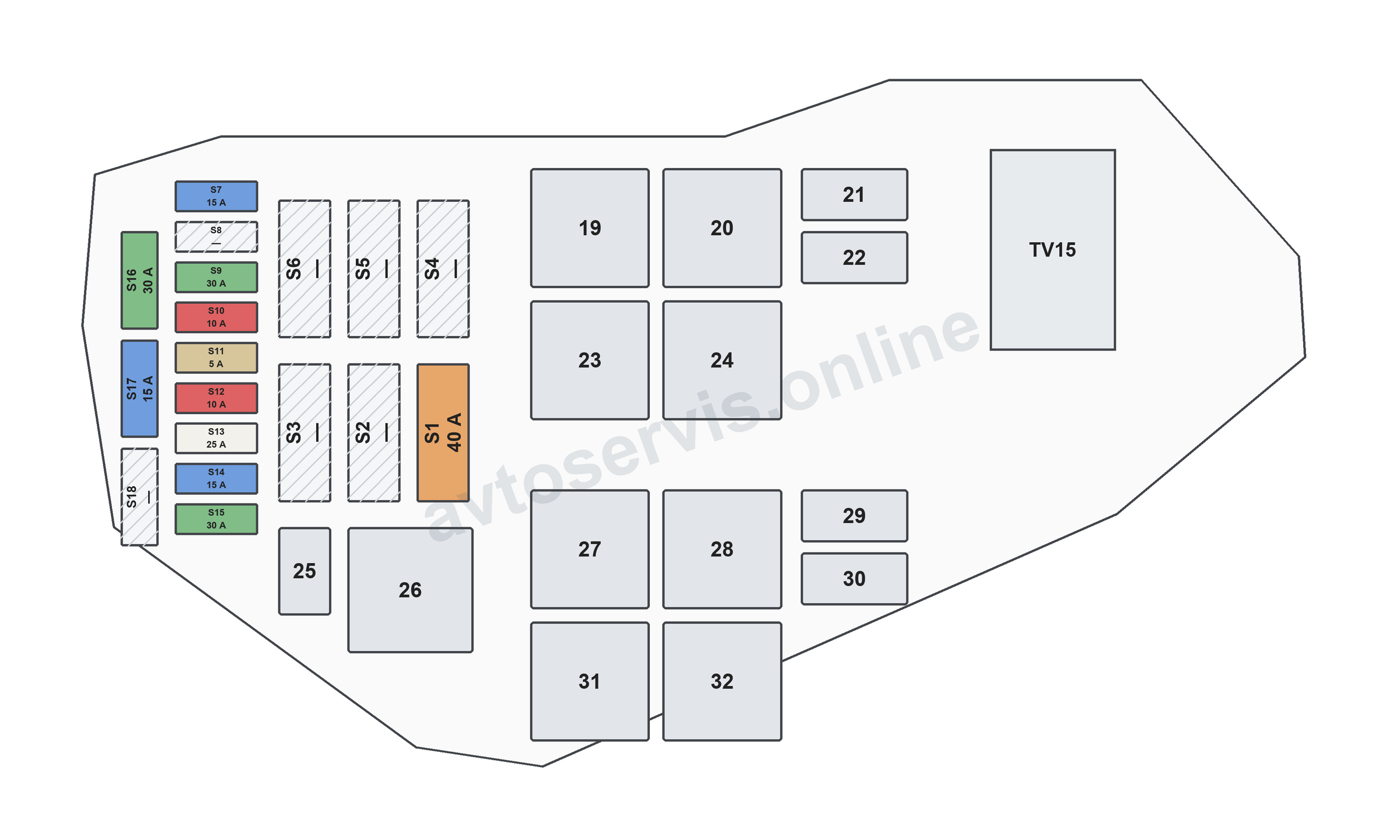

Подкапотный E-box: 3,0 V6 TDI CASA, CASD, CATA

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 40 А - Реле стартера (J53); Реле стартера 2 (J695); реле стартера 1 [1] (J906); реле стартера 2 [1] (J907); стартер (B).
- В этом исполнении не используются: S2-S6.
- S7 - 15 А - клапан регулирования давления топлива (N276); клапан дозирования топлива (N290).
- S8 - 10 А - Насос охладителя рециркуляции ОГ (V400).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - управление вентилятором радиатора (J293); управление свечами накаливания (J179); реле дополнительного насоса охлаждения (J496); выключатель стоп-сигналов (F); переключающий клапан охлаждения EGR (N345); Клапан обхода охладителя ОГ (N386); клапан регулирования давления масла (N428); Дроссельный модуль (J338).
- S11 - 5 А - датчик уровня и температуры масла (G266).
- S12 - 10 А - реле дополнительного насоса охлаждения (J496); Реле остаточного тепла (J708); циркуляционный насос охлаждения (V50).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 30 А - Насос восстановителя AdBlue [2] (V437); Реверсивный клапан восстановителя [2] (N473); Блок оценки уровня восстановителя [2] (G698).
- S15 - 10 А - реле питания клеммы 30 (J317).
- S16 - 30 А - подогрев реагента AdBlue [2] (J891).
- S17 - 15 А - нагреватель лямбда-зонда (Z19).
- S18 - 10 А - нагреватель лямбда-зонда после нейтрализатора (Z29).
Сноски для этого исполнения: 1)только со старт-стоп; 2) только американские рынки.

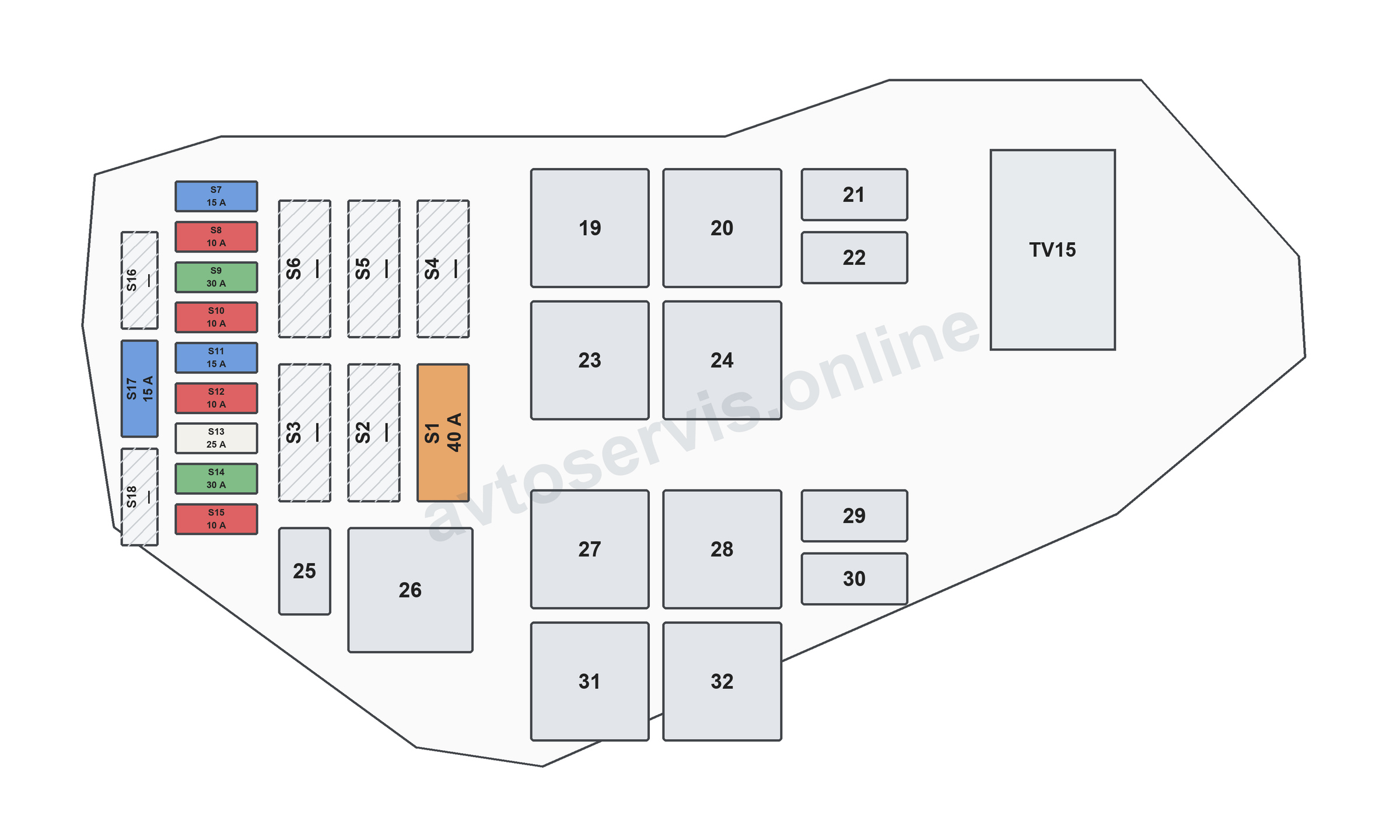

Подкапотный E-box: 3,0 V6 TDI CJGD, CJMA, CRCA, CNRB, CRCD

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 40 А - Реле стартера (J53); Реле стартера 2 (J695); реле стартера 1 [1] (J906); реле стартера 2 [1] (J907); стартер (B).
- S7 - 15 А - клапан регулирования давления топлива (N276); клапан дозирования топлива (N290).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - управление вентилятором радиатора (J293); управление свечами накаливания (J179); реле дополнительного насоса охлаждения (J496); выключатель стоп-сигналов (F); переключающий клапан охлаждения EGR (N345); клапан охлаждения головки блока (N489); клапан регулирования давления масла (N428); Термостат системы охлаждения с электронным управлением (F265); Правый клапан электрогидравлической опоры двигателя [1] (N145).
- S11 - 5 А - датчик уровня и температуры масла (G266).
- S12 - 10 А - реле дополнительного насоса охлаждения (J496); Реле остаточного тепла (J708); циркуляционный насос охлаждения (V50).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 15 А [2] - Насос восстановителя AdBlue (V437).
- S15 - 10 А - реле питания клеммы 30 (J317).
- S16 - 30 А - подогрев реагента AdBlue [3] (J891).
- S17 - 15 А - нагреватель лямбда-зонда (Z19).
- В этом исполнении не используются: S2-S6, S8, S18.
Сноски для этого исполнения: 1)только со старт-стоп; 2) в зависимости от оборудования; 3) только американские рынки.

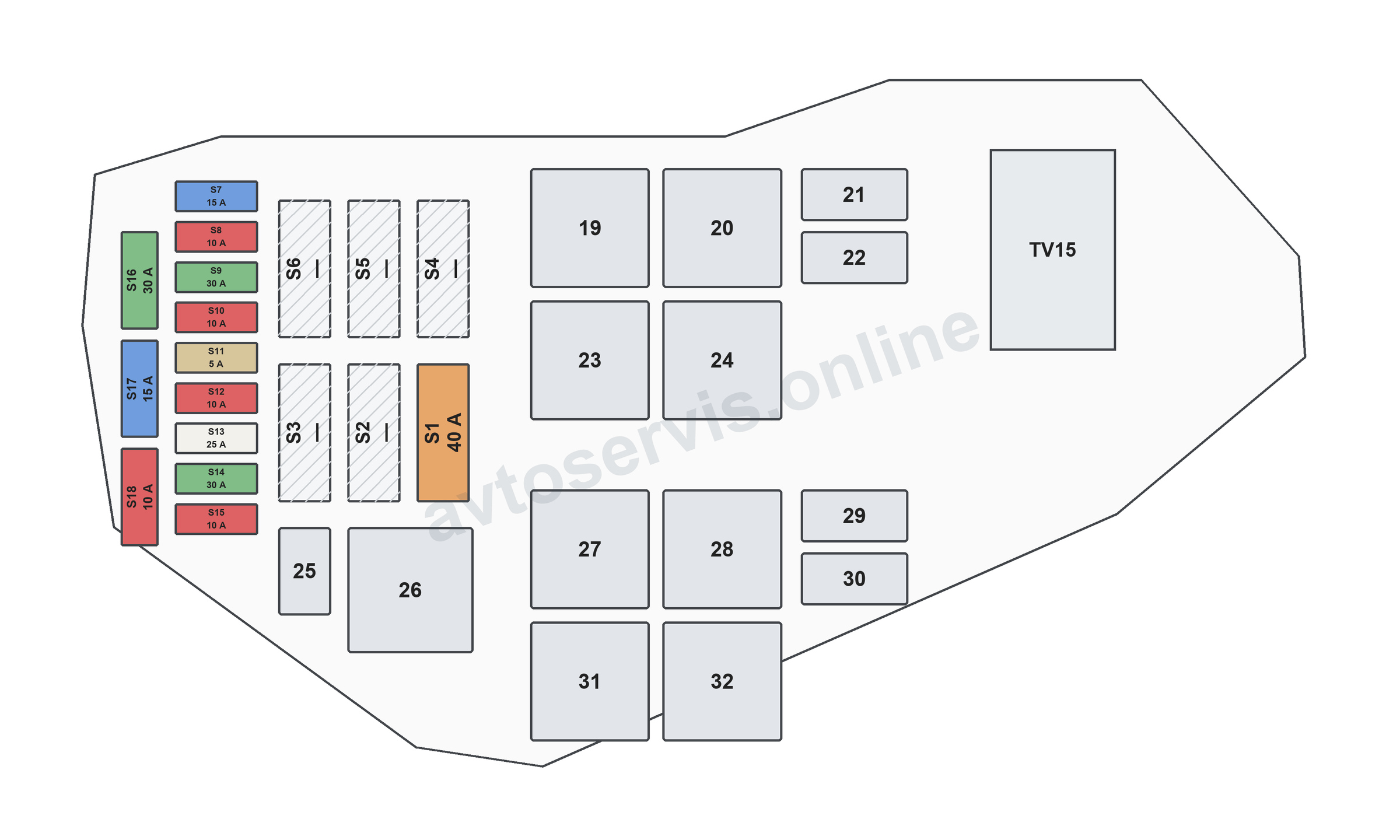

Подкапотный E-box: 3,0 V6 TDI CVVA, CVWA

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 40 А - Реле стартера (J53); Реле стартера 2 (J695); реле стартера 1 [1] (J906); реле стартера 2 [1] (J907); стартер (B).
- S7 - 15 А - клапан регулирования давления топлива (N276); клапан дозирования топлива (N290).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - управление вентилятором радиатора (J293); управление свечами накаливания (J179); реле дополнительного насоса охлаждения (J496); выключатель стоп-сигналов (F); переключающий клапан охлаждения EGR (N345); клапан охлаждения головки блока (N489); клапан регулирования давления масла (N428); Термостат системы охлаждения с электронным управлением (F265); Правый клапан электрогидравлической опоры двигателя [1] (N145).
- S11 - 5 А - датчик уровня и температуры масла (G266).
- S12 - 10 А - реле дополнительного насоса охлаждения (J496); Реле остаточного тепла (J708); циркуляционный насос охлаждения (V50).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 15 А - Насос восстановителя AdBlue (V437).
- S15 - 30 А - реле питания клеммы 30 (J317).
- S16 - 30 А - подогрев реагента AdBlue (J891).
- S17 - 15 А - нагреватель лямбда-зонда (Z19).
- В этом исполнении не используются: S2-S6, S8, S18.

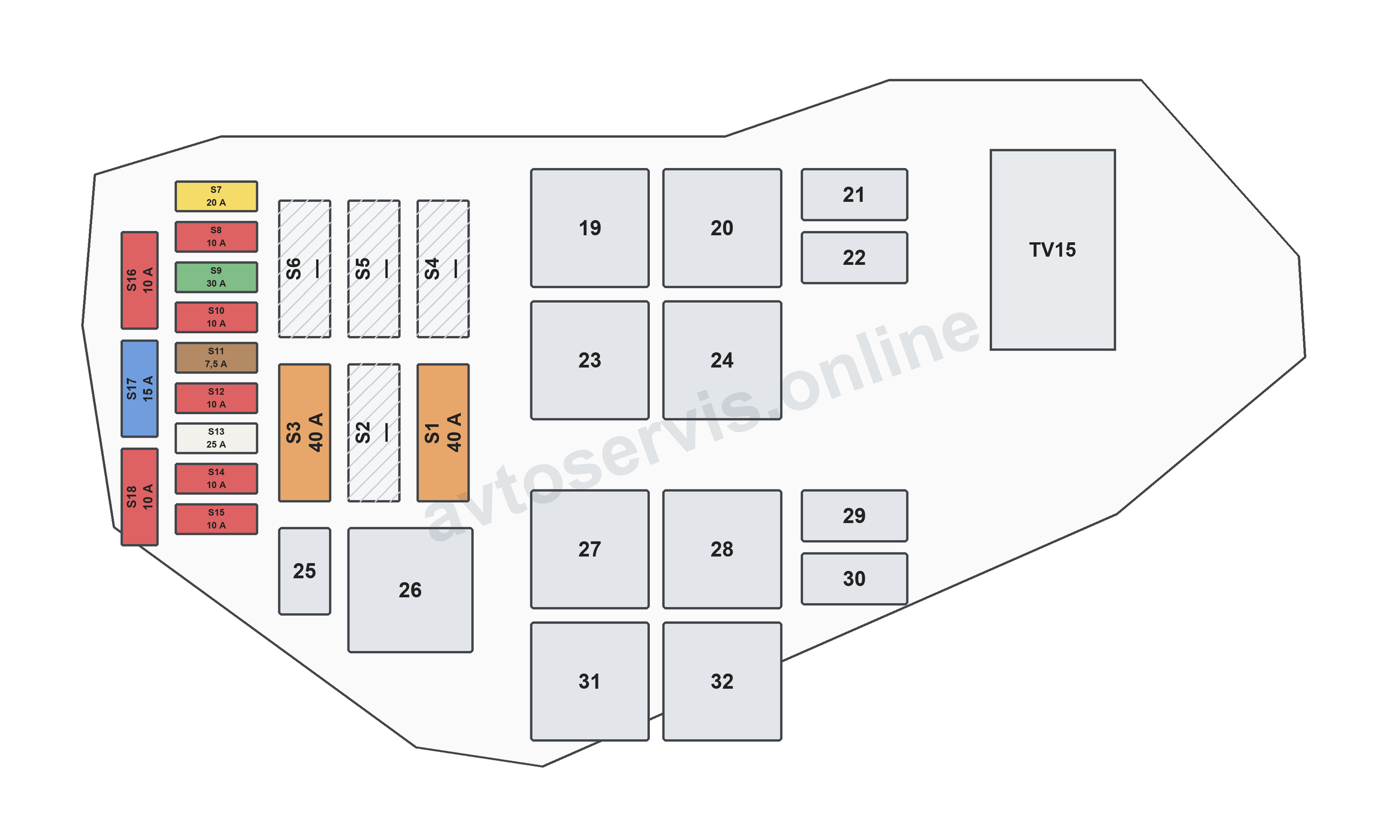

Подкапотный E-box: 4,2 V8 TDI CKDA

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 40 А - Реле стартера (J53); Реле стартера 2 (J695); стартер (B).
- S7 - 15 А - клапан регулирования давления топлива (N276); клапан дозирования топлива (N290).
- S8 - 10 А - Насос охладителя рециркуляции ОГ (V400).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - управление вентилятором радиатора (J293); управление свечами накаливания (J179); Второй блок свечей накаливания (J703); реле дополнительного насоса охлаждения (J496); выключатель стоп-сигналов (F); переключающий клапан охлаждения EGR (N345); клапан охлаждения головки блока (N489); клапан регулирования давления масла (N428); Дроссельный модуль (J338).
- S11 - 15 А - датчик уровня и температуры масла (G266); обогрев вентиляции картера (N79); Подогрев вентиляции картера 2 (N483).
- S12 - 10 А - реле дополнительного насоса охлаждения (J496); Реле остаточного тепла (J708); циркуляционный насос охлаждения (V50).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 30 А - Второй блок управления двигателем (J624).
- S15 - 10 А - реле питания клеммы 30 (J317); блок управления двигателем (J623); Второй блок управления двигателем (J624).
- S17 - 15 А - нагреватель лямбда-зонда (Z19); Подогрев лямбда-зонда 2 (Z28).
- В этом исполнении не используются: S2-S6, S16, S18.

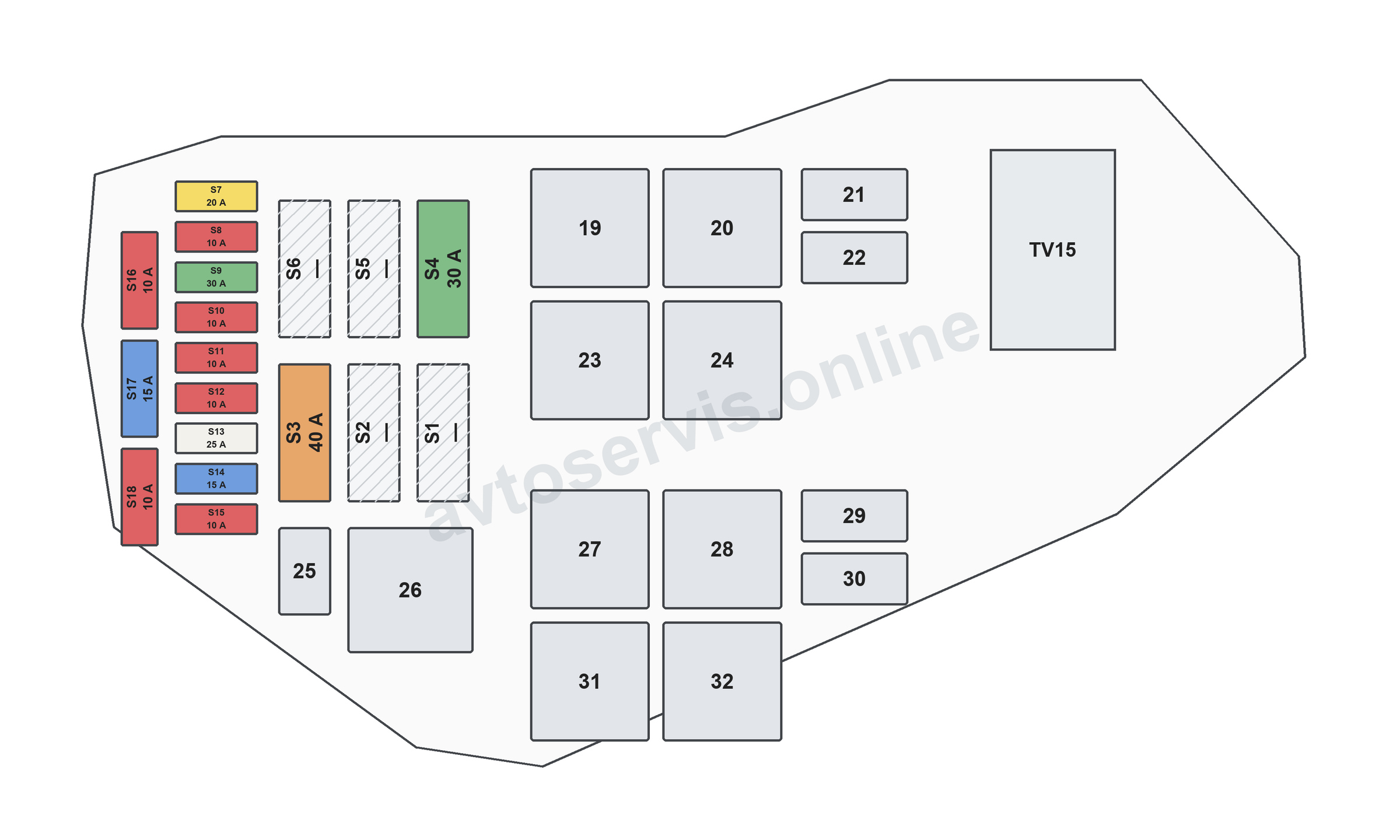

Подкапотный E-box: 3,0 V6 Hybrid CGEA, CGFA

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - Не используется в указанном исполнении.
- S2 - Не используется в указанном исполнении.
- S3 - 40 А - Реле насоса вторичного воздуха (J299); Насос вторичного воздуха (V101).
- S4 - 30 А - Реле вакуумного насоса (J57); вакуумный насос усилителя тормозов (V469).
- S5 - Не используется в указанном исполнении.
- S6 - Не используется в указанном исполнении.
- S7 - 20 А - катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); Катушка зажигания цилиндра 5 (N323); Катушка зажигания цилиндра 6 (N324).
- S8 - 10 А - Насос низкотемпературного контура (V468).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - Реле насоса вторичного воздуха (J299); управление вентилятором радиатора (J293); диагностический насос топливной системы (V144); Реле вакуумного насоса (J57); выключатель стоп-сигналов (F).
- S11 - 10 А - датчик уровня и температуры масла (G266).
- S12 - 10 А - Клапан регулирования впускного распредвала ряда 2 (N208); Клапан переключения впускного коллектора (N335); клапан управления впускным распредвалом (N205).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 15 А - Клапан подачи вторичного воздуха (N112); Второй клапан подачи вторичного воздуха (N320); Запорный клапан хладагента гибридной батареи (N516); клапан регулирования давления масла (N428); клапан регулирования давления топлива (N276); клапан продувки адсорбера (N80).
- S15 - 10 А - реле питания клеммы 30 (J317); блок управления двигателем (J623).
- S16 - 10 А - насос высокотемпературного контура охлаждения (V467).
- S17 - 15 А - нагреватель лямбда-зонда (Z19); Подогрев лямбда-зонда 2 (Z28).
- S18 - 10 А - нагреватель лямбда-зонда после нейтрализатора (Z29); Подогрев лямбда-зонда 2 после катализатора (Z30).
Подкапотный E-box: 3,0 V6 CJTA, CYJA

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 40 А - Реле стартера (J53); Реле стартера 2 (J695); стартер (B).
- S3 - 40 А - Реле насоса вторичного воздуха (J299); Насос вторичного воздуха (V101).
- В этом исполнении не используются: S2, S4-S6.
- S7 - 20 А - катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); Катушка зажигания цилиндра 5 (N323); Катушка зажигания цилиндра 6 (N324).
- S8 - 10 А - Насос циркуляции ОЖ после остановки двигателя (V51).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - Реле насоса вторичного воздуха (J299); управление вентилятором радиатора (J293); реле дополнительного насоса охлаждения (J496); выключатель стоп-сигналов (F).
- S11 - 7,5 А - датчик уровня и температуры масла (G266).
- S12 - 10 А - Клапан регулирования впускного распредвала ряда 2 (N208); Клапан переключения впускного коллектора (N335); клапан управления впускным распредвалом (N205); реле дополнительного насоса охлаждения (J496); Реле остаточного тепла (J708); циркуляционный насос охлаждения (V50).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 10 А - Клапан подачи вторичного воздуха (N112); Второй клапан подачи вторичного воздуха (N320); клапан регулирования давления масла (N428); клапан продувки адсорбера (N80).
- S15 - 10 А - главное реле питания двигателя (J271); блок управления двигателем (J623).
- S16 - 10 А - клапан регулирования давления топлива (N276).
- S17 - 15 А - нагреватель лямбда-зонда (Z19); Подогрев лямбда-зонда 2 (Z28).
- S18 - 10 А - нагреватель лямбда-зонда после нейтрализатора (Z29); Подогрев лямбда-зонда 2 после катализатора (Z30).
Подкапотный E-box: 3,6 V6 CGRA, CMTA

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 40 А - Реле стартера (J53); Реле стартера 2 (J695); стартер (B).
- S7 - 20 А - катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); Катушка зажигания цилиндра 5 (N323); Катушка зажигания цилиндра 6 (N324).
- S8 - 10 А - Насос охлаждающей жидкости (VX20).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 10 А - расходомер воздуха (G70); Датчик температуры воздуха на впуске (G42); управление вентилятором радиатора (J293); выключатель стоп-сигналов (F); диагностический насос топливной системы [1] (V144).
- S11 - 10 А - датчик уровня и температуры масла (G266); обогрев вентиляции картера (N79).
- S12 - 10 А - клапан продувки адсорбера (N80); клапан заслонок впускного коллектора (N316); Переключающий клапан (N180); Клапан регулирования охлаждения (N515).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 10 А - клапан регулирования давления топлива (N276); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318).
- S15 - 10 А - главное реле питания двигателя (J271).
- В этом исполнении не используются: S2-S6, S16.
- S17 - 15 А - нагреватель лямбда-зонда (Z19); Подогрев лямбда-зонда 2 (Z28).
- S18 - 10 А - нагреватель лямбда-зонда после нейтрализатора (Z29); Подогрев лямбда-зонда 2 после катализатора (Z30).
Сноски для этого исполнения: 1)только американские рынки.
Подкапотный E-box: 4,2 V8 CGNA

Полная схема выбранного держателя открывается нажатием. Цветные позиции подписаны номером и номиналом; несколько значений относятся к разным заводским исполнениям. Штриховка обозначает только позиции, которые в этой редакции указаны как неиспользуемые.
- S1 - 40 А - реле стартера 1 (J906).
- S3 - 40 А - Реле насоса вторичного воздуха (J299).
- В этом исполнении не используются: S2, S4, S5.
- S6 - Не используется в указанном исполнении.
- S7 - 20 А - катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); Катушка зажигания цилиндра 5 (N323); Катушка зажигания цилиндра 6 (N324); Катушка зажигания цилиндра 7 (N325); Катушка зажигания цилиндра 8 (N326).
- S8 - 10 А - клапан управления впускным распредвалом (N205); Клапан регулирования впускного распредвала ряда 2 (N208); клапан управления выпускным распредвалом (N318); Клапан регулирования выпускного распредвала ряда 2 (N319).
- S9 - 30 А - блок управления двигателем (J623).
- S10 - 15 А - управление вентилятором радиатора (J293); Реле насоса вторичного воздуха (J299); реле дополнительного насоса охлаждения (J496); выключатель стоп-сигналов (F); Термостат системы охлаждения с электронным управлением (F265); клапан продувки адсорбера (N80); клапан охлаждения головки блока (N489).
- S11 - 5 А - датчик уровня и температуры масла (G266).
- S12 - 10 А - реле дополнительного насоса охлаждения (J496).
- S13 - 25 А - управление топливным насосом (J538).
- S14 - 10 А - Клапан подачи вторичного воздуха (N112); Клапан переключения впускного коллектора (N156); клапан заслонок впускного коллектора (N316); Второй клапан подачи вторичного воздуха (N320); клапан регулирования давления масла (N428).
- S15 - 10 А - реле питания клеммы 30 (J317); блок управления двигателем (J623); реле питания компонентов двигателя (J757).
- S16 - 15 А - клапан дозирования топлива (N290); Клапан дозирования топлива 2 (N402).
- S17 - 15 А - нагреватель лямбда-зонда (Z19); Подогрев лямбда-зонда 2 (Z28).
- S18 - 10 А - нагреватель лямбда-зонда после нейтрализатора (Z29); Подогрев лямбда-зонда 2 после катализатора (Z30).
Дополнительные вставки у распределителя TV2
- S131 - 150 А - вентилятор радиатора V7.
- S132 - 100 А - электрический насос усилителя руля V466, только Hybrid.
Расположение реле в подкапотном E-box

В этой схеме использована нумерация реле 1-14 из заводского раздела 803. Обозначения 19-32 на предыдущих рисунках раздела 802 относятся к другой системе подписей того же носителя; это не предохранители S19-S32. Назначения реле выбирают по отдельному перечню для двигателя и даты ниже.
Носитель SR1 с апреля 2010 года
- E1 - Реле обогрева левой части ветрового стекла (J410); маркировка 643; сноска 3.
- E2 - Реле обогрева правой части ветрового стекла (J411); маркировка 643; сноска 3.
- E3 - реле розеток (J807); маркировка 100.
- E4 - Не используется в указанной редакции.
- E5 - Реле остаточного тепла (J708); маркировка 404; сноска 4.
- E6 - Реле разрешения работы вентиляторов (J937); маркировка 449; сноска 1.
1) только Hybrid.
Носитель SR1 с ноября 2010 года
- E1 - Не используется в указанной редакции.
- E2 - Блок сигнализатора недостатка охлаждающей жидкости (J120); маркировка 422; сноска 2.
- E3 - Не используется в указанной редакции.
- E4 - Реле гидравлического насоса коробки передач (J510); маркировка 644; сноска 2.
- E5 - Реле уровня охлаждающей жидкости (J816); маркировка 646; сноска 6.
- E6 - Не используется в указанной редакции.
2) только Hybrid.
Носитель SR1 с августа 2014 года
- E1 - Не используется в указанной редакции.
- E2 - Не используется в указанной редакции.
- E3 - Не используется в указанной редакции.
- E4 - Реле гидравлического насоса коробки передач (J510); маркировка 644; сноска 4.
- E5 - Не используется в указанной редакции.
- E6 - Не используется в указанной редакции.
Носитель SR2 с апреля 2010 года
- D1 - Реле компрессора пневмоподвески (J403); маркировка 373; сноска 3.
- D2 - Реле уровня охлаждающей жидкости (J816); маркировка 404; сноска 4.
- D3 - Не используется в указанной редакции.
- D4 - реле звукового сигнала (J413); маркировка 395; сноска 5.
- D5 - Реле гидравлического насоса коробки передач (J510); маркировка 100; сноска 4.
- D6 - Реле гидравлического насоса коробки передач (J510); маркировка 404; сноска 3.
- D7 - Реле обогрева заднего стекла (J9); маркировка 643; сноска 3.
- D8 - Не используется в указанной редакции.
- D9 - Блок сигнализатора недостатка охлаждающей жидкости (J120); маркировка 422; сноска 4.
3) только со старт-стоп; 4) только Hybrid.
Носитель SR2 с ноября 2010 года
- D1 - Реле компрессора пневмоподвески (J403); маркировка 645; сноска 5.
- D2 - Реле остаточного тепла (J708); маркировка 646; сноска 6.
- D3 - Реле обогрева левой части ветрового стекла (J410); маркировка 645; сноска 5.
- D4 - реле звукового сигнала (J413); маркировка 646; сноска 6.
- D5 - реле розеток (J807); маркировка 644; сноска 4.
- D6 - Реле гидравлического насоса коробки передач (J510); маркировка 646; сноска 5.
- D7 - Реле обогрева заднего стекла (J9); маркировка 645; сноска 5.
- D8 - Реле разрешения работы вентиляторов (J937); маркировка 646; сноска 6.
- D9 - Реле обогрева правой части ветрового стекла (J411); маркировка 645; сноска 5.
5) только со старт-стоп.
E-box: CASA с апреля 2010 года
- 1 - управление свечами накаливания (J179); маркировка 639/647.
- 2 - Не используется в указанной редакции.
- 3 - Не используется в указанной редакции.
- 4 - Не используется в указанной редакции.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 449.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера (J53); маркировка 100.
- 9 - Реле стартера 1 (J906); маркировка 100; сноска 6.
- 10 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J695); маркировка 433; сноска 3.
- 13 - Реле стартера 2 (J907); маркировка 433; сноска 6.
- 14 - Не используется в указанной редакции.
6) только со старт-стоп.
E-box: CASA, CASD, CATA с ноября 2010 года
- 1 - управление свечами накаливания (J179); маркировка 639/651; сноска 1.
- 2 - Не используется в указанной редакции.
- 3 - Не используется в указанной редакции.
- 4 - Не используется в указанной редакции.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 404; сноска 4.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера (J53); маркировка 100.
- 9 - Реле стартера 1 (J906); маркировка 100.
- 10 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J695); маркировка 433; сноска 3.
- 13 - Реле стартера 2 (J907); маркировка 433.
- 14 - Не используется в указанной редакции.
E-box: CJGD, CJMA, CRCA, CRCD с мая 2011 года
- 1 - управление свечами накаливания (J179); маркировка 639/651; сноска 1.
- 2 - Не используется в указанной редакции.
- 3 - Не используется в указанной редакции.
- 4 - Не используется в указанной редакции.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 404; сноска 4.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера 1 (J906); маркировка 100.
- 10 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J907); маркировка 433; сноска 3.
- 14 - Не используется в указанной редакции.
E-box: CNRB с мая 2012 года
- 1 - управление свечами накаливания (J179); маркировка 639/651; сноска 1.
- 2 - Не используется в указанной редакции.
- 3 - Не используется в указанной редакции.
- 4 - Не используется в указанной редакции.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 404; сноска 4.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера 1 (J906); маркировка 100.
- 10 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J907); маркировка 433; сноска 3.
- 14 - Не используется в указанной редакции.
E-box: CVVA, CVWA с августа 2014 года
- 1 - управление свечами накаливания (J179); маркировка 639/651; сноска 1.
- 2 - Не используется в указанной редакции.
- 3 - Не используется в указанной редакции.
- 4 - Не используется в указанной редакции.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 404; сноска 4.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера 1 (J906); маркировка 100.
- 10 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J907); маркировка 433; сноска 3.
- 14 - Не используется в указанной редакции.
E-box: CKDA, первая редакция с апреля 2010 года
- 1 - управление свечами накаливания (J179); маркировка 457.
- 2 - Не используется в указанной редакции.
- 3 - Не используется в указанной редакции.
- 4 - Второй блок свечей накаливания (J703); маркировка 457.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 449.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера (J53); маркировка 100.
- 10 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J695); маркировка 433; сноска 3.
- 14 - Не используется в указанной редакции.
E-box: CKDA, вторая редакция с апреля 2010 года
- 1 - управление свечами накаливания (J179); маркировка 457.
- 2 - Не используется в указанной редакции.
- 3 - Не используется в указанной редакции.
- 4 - Второй блок свечей накаливания (J703); маркировка 457.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 404; сноска 4.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера (J53); маркировка 100.
- 10 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J695); маркировка 433; сноска 3.
- 14 - Не используется в указанной редакции.
E-box: Hybrid CGEA, CGFA
- 1 - Не используется в указанной редакции.
- 2 - Не используется в указанной редакции.
- 3 - Реле насоса вторичного воздуха (J299); маркировка 100.
- 4 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 5 - Не используется в указанной редакции.
- 6 - Не используется в указанной редакции.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Не используется в указанной редакции.
- 10 - Реле вакуумного насоса (J57); маркировка 100.
- 10 - Реле вакуумного усилителя тормозов (J569); маркировка 100.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Не используется в указанной редакции.
- 14 - Не используется в указанной редакции.
E-box: CJTA, CYJA
- 1 - Не используется в указанной редакции.
- 2 - Реле питания компонентов двигателя (J757); маркировка 645; сноска 5.
- 3 - Реле насоса вторичного воздуха (J299); маркировка 100.
- 4 - Главное реле (J271); маркировка 614; сноска 4.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 404; сноска 4.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера (J53); маркировка 100.
- 10 - Не используется в указанной редакции.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J695); маркировка 433; сноска 3.
- 14 - Не используется в указанной редакции.
E-box: CGRA, CMTA
- 1 - Не используется в указанной редакции.
- 2 - Не используется в указанной редакции.
- 3 - Не используется в указанной редакции.
- 4 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 5 - Не используется в указанной редакции.
- 6 - Не используется в указанной редакции.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера (J53); маркировка 100.
- 10 - Не используется в указанной редакции.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J695); маркировка 433; сноска 3.
- 14 - Не используется в указанной редакции.
E-box: CGNA
- 1 - Не используется в указанной редакции.
- 2 - Не используется в указанной редакции.
- 3 - Реле насоса вторичного воздуха (J299); маркировка 100.
- 4 - реле питания клеммы 30 (J317); маркировка 614; сноска 4.
- 5 - Не используется в указанной редакции.
- 6 - Реле дополнительного насоса охлаждения (J496); маркировка 404; сноска 4.
- 7 - Не используется в указанной редакции.
- 8 - Не используется в указанной редакции.
- 9 - Реле стартера 1 (J906); маркировка 100.
- 10 - Реле питания компонентов двигателя (J757); маркировка 614; сноска 4.
- 11 - Не используется в указанной редакции.
- 12 - Не используется в указанной редакции.
- 13 - Реле стартера 2 (J907); маркировка 433; сноска 3.
- 14 - Не используется в указанной редакции.
Под водительским сиденьем J329 с маркировкой 433 - реле питания клеммы 15. Для CKDA заводской документ содержит две схемы реле с одинаковой датой начала; выбирают совпадающее исполнение носителя и маркировку компонентов. Их нельзя объединять в один набор.
Проверка и замена
Выключите зажигание и потребители. Найдите нужный держатель, сверьте обозначение и заводской номинал. Извлеките обычную вставку пластиковым съёмником и проверьте её тестером. Установите предохранитель того же типа и номинала; перемычки и проволока недопустимы.
Если новая вставка снова перегорела, отключите подключённый прибор и проверьте цепь на перегрузку или короткое замыкание. Оплавление держателя и нагрев клемм требуют проверки контактов. Силовые вставки, пиротехнические размыкатели и оборудование Hybrid проверяют по соответствующей сервисной процедуре.
Все поколения Volkswagen Touareg: расположение блоков и основные предохранители
