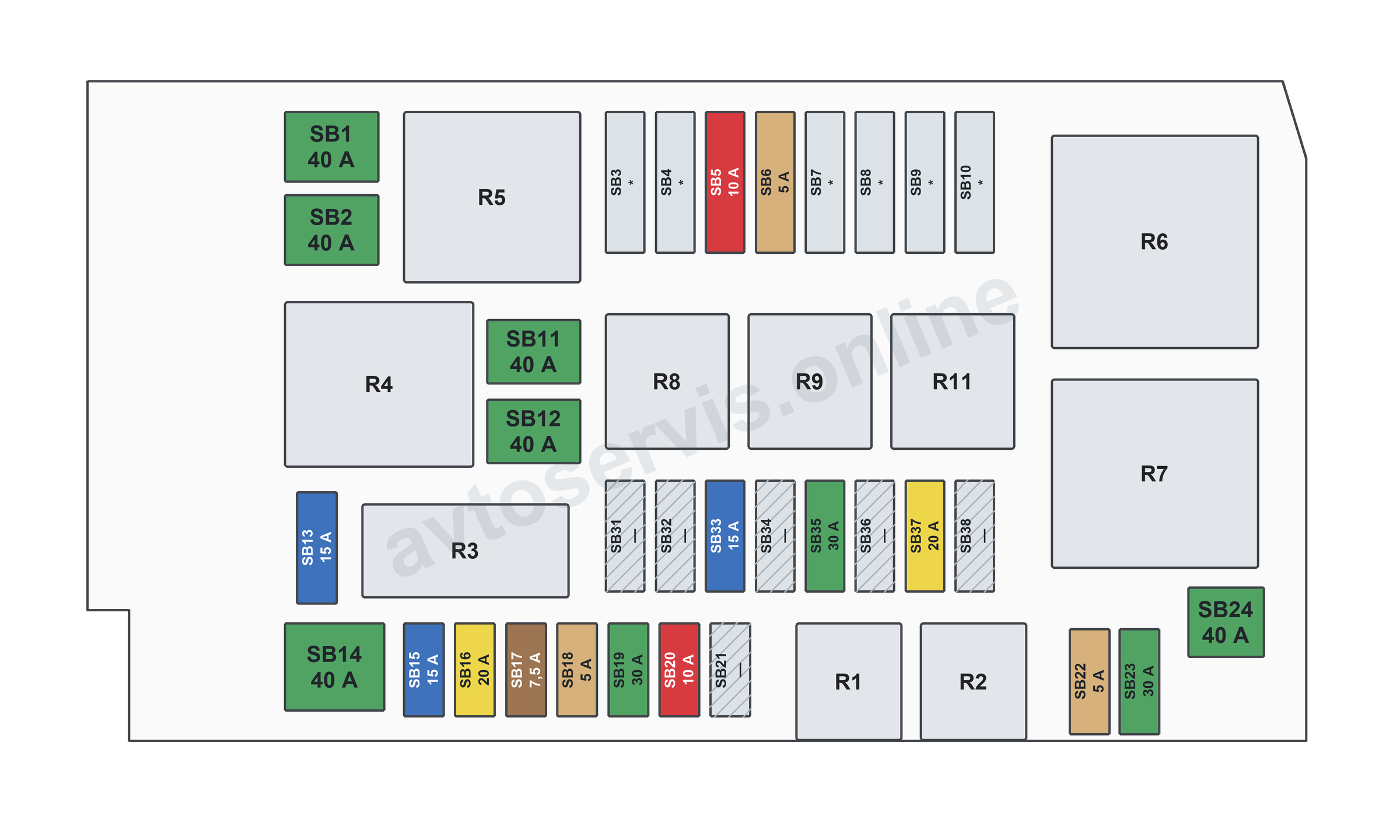

Открытый подкапотный блок предохранителей и реле Volkswagen Tiguan II

У Volkswagen Tiguan 2 салонный держатель SC находится слева под передней панелью. В моторном отсеке установлен держатель SB. Высокотоковые цепи проходят через SA. У части исполнений аккумулятор размещён в багажнике. Сначала выберите схему, соответствующую дате и размещению батареи.

Розетки 12 В в приведённых салонных редакциях защищает SC40 на 20 А. Номер предохранителя не заменяет проверку состояния самой розетки и подключённого устройства.

Салонный блок SC: редакция с января 2016 года

Применимость: Семейство AD1, включая российское BT1, с левым рулём. Ниже сохранены отдельные заводские редакции SC и SB 2016–2018 годов. Они не являются общей схемой для всех рестайлинговых машин, Allspace и китайских исполнений.

Салонный блок SC: редакция с января 2016 года — Volkswagen Tiguan 2

Номера показаны со стороны установленных вставок. Цвет относится к указанному номиналу, звёздочка — к нескольким вариантам, знак вопроса — к неподтверждённому назначению. Штриховкой отмечены только позиции, прямо обозначенные свободными в выбранной редакции.

  • SC1 — 30 А — Подогрев реагента AdBlue (J891).
  • SC2 — 10 А — Электроника рулевой колонки (J527).
  • SC3 — Не используется в указанном исполнении.
  • SC4 — Не используется в указанном исполнении.
  • SC5 — 5 А — Диагностический интерфейс шин данных (J533).
  • SC6 — 5 А — Селектор коробки передач (E313).
  • SC7 — 10 А — Панель управления отопителем и кондиционером (EX21); управление отопителем (J65); Climatronic (J255); управление кондиционером (J301); панель управления задним климатом (E265); приёмник дистанционного управления автономным отопителем (R149); реле обогрева заднего стекла (J9); контроль давления шин (J502).
  • SC8 — 10 А — Переключатель освещения (EX1); кнопка стояночного тормоза (E538); датчик дождя и освещённости (G397); диагностический разъём (U31); переключатель режимов движения (E881); датчик охранной сигнализации (G578).
  • SC9 — 5 А — Электроника рулевой колонки (J527).
  • SC10 — 7,5 А — Дисплей мультимедиа (J685); проекционный дисплей (J898).
  • SC11 — 25 А — Левый передний преднатяжитель ремня (J854).
  • SC12 — 20 А — Информационная электроника (J794); навигационный блок (J856).
  • SC13 — 15 А — Управление адаптивными амортизаторами (J250).
  • SC14 — 30 А — Регулятор вентилятора отопителя (J126).
  • SC15 — 10 А — Электронная блокировка рулевой колонки (J764).
  • SC16 — 7,5 А — ТВ-тюнер (RX6); информационная электроника (J794); усилитель сигнала телефона (J984); интерфейс мобильного телефона (R265); считыватель карт (D8); USB-концентратор (R293).
  • SC17 — 5 А — Комбинация приборов (KX2); комбинация приборов (J285); блок экстренного вызова и связи (J949).
  • SC18 — 7,5 А — Система кругового обзора (J928).
  • SC19 — 7,5 А — Интерфейс доступа и запуска (J965).
  • SC20 — 7,5 А — Реле дозирования AdBlue (J963); дозирующий модуль AdBlue (GX19).
  • SC21 — 15 А — Управление полным приводом (J492).
  • SC22 — 15 А — Блок электрооборудования прицепа (J345).
  • SC23 — 40 А — Блок управления бортовой сетью (J519).
  • SC24 — 30 А — Управление люком (J245); контурная подсветка крыши 1 (L235); контурная подсветка крыши 2 (L236); управление шторкой панорамной крыши (J394).
  • SC25 — 30 А — Блок двери водителя (J386); задний левый стеклоподъёмник (V26); задний дверной блок со стороны водителя (J926); блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27).
  • SC26 — 30 А — Блок управления бортовой сетью (J519).
  • SC27 — 30 А — Цифровая аудиосистема (J525).
  • SC28 — 25 А — Блок электрооборудования прицепа (J345).
  • SC29 — Не используется в указанном исполнении.
  • SC30 — Не используется в указанном исполнении.
  • SC31 — 40 А — Блок управления бортовой сетью (J519).
  • SC32 — 7,5/10 А — Передняя камера ассистентов (R242); адаптивный круиз-контроль (J428); парктроник (J446); ассистент смены полосы (J769); ассистент смены полосы 2 (J770); парковочный ассистент (J791).
  • SC33 — 5 А — Блок подушек безопасности (J234); индикатор отключения подушки пассажира (K145).
  • SC34 — 7,5 А — Переключатель освещения (EX1); внутреннее зеркало (EX5); реле розеток (J807); выключатель заднего хода (F4); датчик давления хладагента (G805); датчик качества воздуха (G238); кнопка стояночного тормоза (E538); кнопка ASR/ESP (E256).
  • SC35 — 10 А — Диагностический разъём (U31); регулятор корректора фар (E102); регулятор корректора фар и подсветки приборов (EX14); управление поворотным светом и корректором фар (J745); левый электрокорректор фары (V48); правый электрокорректор фары (V49); левая передняя фара (MX1); правая передняя фара (MX2).
  • SC36 — 10/5 А — Правая передняя фара (MX2).
  • SC37 — 10/5 А — Левая передняя фара (MX1).
  • SC38 — 25 А — Блок электрооборудования прицепа (J345).
  • SC39 — 30 А — Блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27); блок двери водителя (J386); задний дверной блок со стороны водителя (J926); задний левый стеклоподъёмник (V26).
  • SC40 — 20 А — Розетка 12 В (U5); розетка 12 В №2 (U18); розетка 12 В №3 (U19).
  • SC41 — 25 А — Правый передний преднатяжитель ремня (J855); левый передний преднатяжитель ремня (J854).
  • SC42 — 40 А — Блок управления бортовой сетью (J519).
  • SC43 — 30 А — Блок управления бортовой сетью (J519).
  • SC44 — 15 А — Блок электрооборудования прицепа (J345).
  • SC45 — 15 А — Регулировка сиденья водителя (J810).
  • SC46 — 30 А — Преобразователь 12/230 В с розеткой (U13).
  • SC47 — 15 А — Задний стеклоочиститель (V12).
  • SC48 — Не используется в указанном исполнении.
  • SC49 — 5 А — Датчик положения сцепления (G476); реле стартера 1 (J906); реле стартера 2 (J907).
  • SC50 — 40 А — Электропривод крышки багажника (J605).
  • SC51 — 25 А — Панель управления задним климатом (E265).
  • SC52 — Не используется в указанном исполнении.
  • SC53 — 30 А — Реле обогрева заднего стекла (J9).

При проверке учитывайте весь набор потребителей одной цепи: неисправность розетки, жгута или одного из общих устройств может отключить несколько функций одновременно.

Салонный блок SC: редакция с мая 2016 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SC1 — 30 А — Подогрев реагента AdBlue (J891).
  • SC2 — 10 А — Электроника рулевой колонки (J527).
  • SC3 — Не используется в указанном исполнении.
  • SC4 — Не используется в указанном исполнении.
  • SC5 — 5 А — Диагностический интерфейс шин данных (J533).
  • SC6 — 5 А — Селектор коробки передач (E313).
  • SC7 — 10 А — Панель управления отопителем и кондиционером (EX21); управление отопителем (J65); Climatronic (J255); управление кондиционером (J301); панель управления задним климатом (E265); приёмник дистанционного управления автономным отопителем (R149); реле обогрева заднего стекла (J9); контроль давления шин (J502).
  • SC8 — 10 А — Переключатель освещения (EX1); кнопка стояночного тормоза (E538); датчик дождя и освещённости (G397); диагностический разъём (U31); переключатель режимов движения (E881); датчик охранной сигнализации (G578); контурная подсветка крыши 1 (L235); контурная подсветка крыши 2 (L236).
  • SC9 — 5 А — Электроника рулевой колонки (J527).
  • SC10 — 7,5 А — Дисплей мультимедиа (J685); проекционный дисплей (J898).
  • SC11 — 25 А — Левый передний преднатяжитель ремня (J854).
  • SC12 — 20 А — Информационная электроника (J794); навигационный блок (J856).
  • SC13 — 15 А — Управление адаптивными амортизаторами (J250).
  • SC14 — 30 А — Регулятор вентилятора отопителя (J126).
  • SC15 — 10 А — Электронная блокировка рулевой колонки (J764).
  • SC16 — 7,5 А — ТВ-тюнер (RX6); информационная электроника (J794); усилитель сигнала телефона (J984); интерфейс мобильного телефона (R265); считыватель карт (D8); USB-концентратор (R293).
  • SC17 — 5 А — Комбинация приборов (KX2); комбинация приборов (J285); блок экстренного вызова и связи (J949).
  • SC18 — 7,5 А — Система кругового обзора (J928).
  • SC19 — 7,5 А — Интерфейс доступа и запуска (J965).
  • SC20 — 7,5 А — Реле дозирования AdBlue (J963); дозирующий модуль AdBlue (GX19).
  • SC21 — 15 А — Управление полным приводом (J492).
  • SC22 — 15 А — Блок электрооборудования прицепа (J345).
  • SC23 — 40 А — Блок управления бортовой сетью (J519).
  • SC24 — 30 А — Управление люком (J245); управление шторкой панорамной крыши (J394).
  • SC25 — 30 А — Блок двери водителя (J386); задний левый стеклоподъёмник (V26); задний дверной блок со стороны водителя (J926); блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27).
  • SC26 — 30 А — Блок управления бортовой сетью (J519).
  • SC27 — 30 А — Цифровая аудиосистема (J525).
  • SC28 — 25 А — Блок электрооборудования прицепа (J345).
  • SC29 — Не используется в указанном исполнении.
  • SC30 — Не используется в указанном исполнении.
  • SC31 — 40 А — Блок управления бортовой сетью (J519).
  • SC32 — 7,5/10 А — Передняя камера ассистентов (R242); адаптивный круиз-контроль (J428); парктроник (J446); ассистент смены полосы (J769); ассистент смены полосы 2 (J770); парковочный ассистент (J791).
  • SC33 — 5 А — Блок подушек безопасности (J234); индикатор отключения подушки пассажира (K145).
  • SC34 — 7,5 А — Переключатель освещения (EX1); внутреннее зеркало (EX5); реле розеток (J807); выключатель заднего хода (F4); датчик давления хладагента (G805); датчик качества воздуха (G238); кнопка стояночного тормоза (E538); кнопка ASR/ESP (E256).
  • SC35 — 10 А — Диагностический разъём (U31); регулятор корректора фар (E102); регулятор корректора фар и подсветки приборов (EX14); управление поворотным светом и корректором фар (J745); левый электрокорректор фары (V48); правый электрокорректор фары (V49); левая передняя фара (MX1); правая передняя фара (MX2).
  • SC36 — 10/5 А — Правая передняя фара (MX2).
  • SC37 — 10/5 А — Левая передняя фара (MX1).
  • SC38 — 25 А — Блок электрооборудования прицепа (J345).
  • SC39 — 30 А — Блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27); блок двери водителя (J386); задний дверной блок со стороны водителя (J926); задний левый стеклоподъёмник (V26).
  • SC40 — 20 А — Розетка 12 В (U5); розетка 12 В №2 (U18); розетка 12 В №3 (U19).
  • SC41 — 25 А — Правый передний преднатяжитель ремня (J855); левый передний преднатяжитель ремня (J854).
  • SC42 — 40 А — Блок управления бортовой сетью (J519).
  • SC43 — 30 А — Блок управления бортовой сетью (J519).
  • SC44 — 15 А — Блок электрооборудования прицепа (J345).
  • SC45 — 15 А — Регулировка сиденья водителя (J810).
  • SC46 — 30 А — Преобразователь 12/230 В с розеткой (U13).
  • SC47 — 15 А — Задний стеклоочиститель (V12).
  • SC48 — Не используется в указанном исполнении.
  • SC49 — 5 А — Датчик положения сцепления (G476); реле стартера 1 (J906); реле стартера 2 (J907).
  • SC50 — 40 А — Электропривод крышки багажника (J605).
  • SC51 — 25 А — Панель управления задним климатом (E265).
  • SC52 — Не используется в указанном исполнении.
  • SC53 — 30 А — Реле обогрева заднего стекла (J9).

Салонный блок SC: редакция с ноября 2016 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SC1 — 30 А — Подогрев реагента AdBlue (J891).
  • SC2 — 10 А — Электроника рулевой колонки (J527).
  • SC3 — Не используется в указанном исполнении.
  • SC4 — Не используется в указанном исполнении.
  • SC5 — 5 А — Диагностический интерфейс шин данных (J533).
  • SC6 — 5 А — Селектор коробки передач (E313).
  • SC7 — 10 А — Панель управления отопителем и кондиционером (EX21); управление отопителем (J65); Climatronic (J255); управление кондиционером (J301); панель управления задним климатом (E265); приёмник дистанционного управления автономным отопителем (R149); реле обогрева заднего стекла (J9); контроль давления шин (J502); управление поворотным светом и корректором фар (J745).
  • SC8 — 10 А — Переключатель освещения (EX1); кнопка стояночного тормоза (E538); датчик дождя и освещённости (G397); диагностический разъём (U31); переключатель режимов движения (E881); датчик охранной сигнализации (G578); контурная подсветка крыши 1 (L235); управление поворотным светом и корректором фар (J745); контурная подсветка крыши 2 (L236).
  • SC9 — 5 А — Электроника рулевой колонки (J527).
  • SC10 — 7,5 А — Дисплей мультимедиа (J685); проекционный дисплей (J898).
  • SC11 — 25 А — Левый передний преднатяжитель ремня (J854).
  • SC12 — 20 А — Информационная электроника (J794); навигационный блок (J856).
  • SC13 — 15 А — Управление адаптивными амортизаторами (J250).
  • SC14 — 30 А — Регулятор вентилятора отопителя (J126).
  • SC15 — 10 А — Электронная блокировка рулевой колонки (J764).
  • SC16 — 7,5 А — ТВ-тюнер (RX6); информационная электроника (J794); усилитель сигнала телефона (J984); интерфейс мобильного телефона (R265); считыватель карт (D8); USB-концентратор (R293).
  • SC17 — 5 А — Комбинация приборов (KX2); комбинация приборов (J285); блок экстренного вызова и связи (J949).
  • SC18 — 7,5 А — Система кругового обзора (J928).
  • SC19 — 7,5 А — Интерфейс доступа и запуска (J965).
  • SC20 — 7,5 А — Реле дозирования AdBlue (J963); дозирующий модуль AdBlue (GX19).
  • SC21 — 15 А — Управление полным приводом (J492).
  • SC22 — 15 А — Блок электрооборудования прицепа (J345).
  • SC23 — 40 А — Блок управления бортовой сетью (J519).
  • SC24 — 30 А — Управление люком (J245); управление шторкой панорамной крыши (J394).
  • SC25 — 30 А — Блок двери водителя (J386); задний левый стеклоподъёмник (V26); задний дверной блок со стороны водителя (J926); блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27).
  • SC26 — 30 А — Блок управления бортовой сетью (J519).
  • SC27 — 30 А — Цифровая аудиосистема (J525).
  • SC28 — 25 А — Блок электрооборудования прицепа (J345).
  • SC29 — Не используется в указанном исполнении.
  • SC30 — Не используется в указанном исполнении.
  • SC31 — 40 А — Блок управления бортовой сетью (J519).
  • SC32 — 7,5/10 А — Передняя камера ассистентов (R242); адаптивный круиз-контроль (J428); парктроник (J446); ассистент смены полосы (J769); ассистент смены полосы 2 (J770); парковочный ассистент (J791).
  • SC33 — 5 А — Блок подушек безопасности (J234); индикатор отключения подушки пассажира (K145).
  • SC34 — 7,5 А — Переключатель освещения (EX1); внутреннее зеркало (EX5); реле розеток (J807); выключатель заднего хода (F4); датчик давления хладагента (G805); датчик качества воздуха (G238); кнопка стояночного тормоза (E538); кнопка ASR/ESP (E256).
  • SC35 — 10 А — Диагностический разъём (U31); регулятор корректора фар (E102); регулятор корректора фар и подсветки приборов (EX14); левый электрокорректор фары (V48); правый электрокорректор фары (V49); левая передняя фара (MX1); правая передняя фара (MX2).
  • SC36 — 10/5 А — Правая передняя фара (MX2).
  • SC37 — 10/5 А — Левая передняя фара (MX1).
  • SC38 — 25 А — Блок электрооборудования прицепа (J345).
  • SC39 — 30 А — Блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27); блок двери водителя (J386); задний дверной блок со стороны водителя (J926); задний левый стеклоподъёмник (V26).
  • SC40 — 20 А — Розетка 12 В (U5); розетка 12 В №2 (U18); розетка 12 В №3 (U19).
  • SC41 — 25 А — Правый передний преднатяжитель ремня (J855); левый передний преднатяжитель ремня (J854).
  • SC42 — 40 А — Блок управления бортовой сетью (J519).
  • SC43 — 30 А — Блок управления бортовой сетью (J519).
  • SC44 — 15 А — Блок электрооборудования прицепа (J345).
  • SC45 — 15 А — Регулировка сиденья водителя (J810).
  • SC46 — 30 А — Преобразователь 12/230 В с розеткой (U13).
  • SC47 — 15 А — Задний стеклоочиститель (V12).
  • SC48 — Не используется в указанном исполнении.
  • SC49 — 5 А — Датчик положения сцепления (G476); реле стартера 1 (J906); реле стартера 2 (J907).
  • SC50 — 40 А — Электропривод крышки багажника (J605).
  • SC51 — 25 А — Панель управления задним климатом (E265).
  • SC52 — Не используется в указанном исполнении.
  • SC53 — 30 А — Реле обогрева заднего стекла (J9).

Салонный блок SC: редакция с мая 2017 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SC1 — 30 А — Подогрев реагента AdBlue (J891).
  • SC2 — 10 А — Электроника рулевой колонки (J527).
  • SC3 — Не используется в указанном исполнении.
  • SC4 — Не используется в указанном исполнении.
  • SC5 — 5 А — Диагностический интерфейс шин данных (J533).
  • SC6 — 5 А — Селектор коробки передач (E313).
  • SC7 — 10 А — Панель управления отопителем и кондиционером (EX21); управление отопителем (J65); Climatronic (J255); управление кондиционером (J301); панель управления задним климатом (E265); приёмник дистанционного управления автономным отопителем (R149); реле обогрева заднего стекла (J9); контроль давления шин (J502); управление поворотным светом и корректором фар (J745).
  • SC8 — 10 А — Переключатель освещения (EX1); кнопка стояночного тормоза (E538); датчик дождя и освещённости (G397); диагностический разъём (U31); переключатель режимов движения (E881); датчик охранной сигнализации (G578); контурная подсветка крыши 1 (L235); управление поворотным светом и корректором фар (J745); контурная подсветка крыши 2 (L236).
  • SC9 — 5 А — Электроника рулевой колонки (J527).
  • SC10 — 7,5 А — Дисплей мультимедиа (J685); проекционный дисплей (J898).
  • SC11 — 40 А — Блок управления бортовой сетью (J519).
  • SC12 — 20 А — Информационная электроника (J794); навигационный блок (J856).
  • SC13 — 25 А — Левый передний преднатяжитель ремня (J854).
  • SC14 — 30 А — Регулятор вентилятора отопителя (J126).
  • SC15 — 10 А — Электронная блокировка рулевой колонки (J764).
  • SC16 — 7,5 А — ТВ-тюнер (RX6); информационная электроника (J794); усилитель сигнала телефона (J984); интерфейс мобильного телефона (R265); считыватель карт (D8); USB-концентратор (R293).
  • SC17 — 5 А — Комбинация приборов (KX2); комбинация приборов (J285); блок экстренного вызова и связи (J949).
  • SC18 — 7,5 А — Система кругового обзора (J928).
  • SC19 — 7,5 А — Интерфейс доступа и запуска (J965).
  • SC20 — 7,5 А — Реле дозирования AdBlue (J963); дозирующий модуль AdBlue (GX19).
  • SC21 — 15 А — Управление полным приводом (J492).
  • SC22 — 15 А — Блок электрооборудования прицепа (J345).
  • SC23 — 30 А — Управление люком (J245); управление шторкой панорамной крыши (J394).
  • SC24 — 30 А — Блок управления бортовой сетью (J519).
  • SC25 — 30 А — Блок двери водителя (J386); задний левый стеклоподъёмник (V26); задний дверной блок со стороны водителя (J926); блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27).
  • SC26 — 30 А — Блок управления бортовой сетью (J519).
  • SC27 — 30 А — Блок управления бортовой сетью (J519).
  • SC28 — 25 А — Блок электрооборудования прицепа (J345).
  • SC29 — Не используется в указанном исполнении.
  • SC30 — Не используется в указанном исполнении.
  • SC31 — Не используется в указанном исполнении.
  • SC32 — 7,5/10 А — Передняя камера ассистентов (R242); адаптивный круиз-контроль (J428); парктроник (J446); ассистент смены полосы (J769); ассистент смены полосы 2 (J770); парковочный ассистент (J791).
  • SC33 — 5 А — Блок подушек безопасности (J234); индикатор отключения подушки пассажира (K145).
  • SC34 — 7,5 А — Переключатель освещения (EX1); внутреннее зеркало (EX5); реле розеток (J807); выключатель заднего хода (F4); датчик давления хладагента (G805); датчик качества воздуха (G238); кнопка стояночного тормоза (E538); кнопка ASR/ESP (E256).
  • SC35 — 10 А — Диагностический разъём (U31); регулятор корректора фар (E102); регулятор корректора фар и подсветки приборов (EX14); левый электрокорректор фары (V48); правый электрокорректор фары (V49); левая передняя фара (MX1); правая передняя фара (MX2).
  • SC36 — 10/5 А — Правая передняя фара (MX2).
  • SC37 — 10/5 А — Левая передняя фара (MX1).
  • SC38 — 25 А — Блок электрооборудования прицепа (J345).
  • SC39 — 30 А — Блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27); блок двери водителя (J386); задний дверной блок со стороны водителя (J926); задний левый стеклоподъёмник (V26).
  • SC40 — 20 А — Розетка 12 В (U5); розетка 12 В №2 (U18); розетка 12 В №3 (U19).
  • SC41 — 25 А — Правый передний преднатяжитель ремня (J855); левый передний преднатяжитель ремня (J854).
  • SC42 — 40 А — Блок управления бортовой сетью (J519).
  • SC43 — 30 А — Цифровая аудиосистема (J525).
  • SC44 — 15 А — Блок электрооборудования прицепа (J345).
  • SC45 — 15 А — Регулировка сиденья водителя (J810).
  • SC46 — 30 А — Преобразователь 12/230 В с розеткой (U13).
  • SC47 — 15 А — Задний стеклоочиститель (V12).
  • SC48 — Не используется в указанном исполнении.
  • SC49 — 5 А — Датчик положения сцепления (G476); реле стартера 1 (J906); реле стартера 2 (J907).
  • SC50 — 40 А — Электропривод крышки багажника (J605).
  • SC51 — 25 А — Панель управления задним климатом (E265).
  • SC52 — 15 А — Управление адаптивными амортизаторами (J250).
  • SC53 — 30 А — Реле обогрева заднего стекла (J9).

Салонный блок SC: редакция с ноября 2017 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SC1 — 30 А — Подогрев реагента AdBlue (J891).
  • SC2 — 10 А — Электроника рулевой колонки (J527).
  • SC3 — Не используется в указанном исполнении.
  • SC4 — Не используется в указанном исполнении.
  • SC5 — 7,5 А — Диагностический интерфейс шин данных (J533).
  • SC6 — 7,5 А — Селектор коробки передач (E313).
  • SC7 — 10 А — Панель управления отопителем и кондиционером (EX21); управление отопителем (J65); Climatronic (J255); управление кондиционером (J301); панель управления задним климатом (E265); приёмник дистанционного управления автономным отопителем (R149); реле обогрева заднего стекла (J9); контроль давления шин (J502); управление поворотным светом и корректором фар (J745).
  • SC8 — 7,5 А — Переключатель освещения (EX1); кнопка стояночного тормоза (E538); датчик дождя и освещённости (G397); диагностический разъём (U31); переключатель режимов движения (E881); датчик охранной сигнализации (G578); контурная подсветка крыши 1 (L235); управление поворотным светом и корректором фар (J745); контурная подсветка крыши 2 (L236).
  • SC9 — 7,5 А — Электроника рулевой колонки (J527).
  • SC10 — 7,5 А — Дисплей мультимедиа (J685); проекционный дисплей (J898).
  • SC11 — 40 А — Блок управления бортовой сетью (J519).
  • SC12 — 20 А — Информационная электроника (J794); навигационный блок (J856).
  • SC13 — 25 А — Левый передний преднатяжитель ремня (J854).
  • SC14 — 40 А — Регулятор вентилятора отопителя (J126).
  • SC15 — 10 А — Электронная блокировка рулевой колонки (J764).
  • SC16 — 7,5 А — ТВ-тюнер (RX6); информационная электроника (J794); усилитель сигнала телефона (J984); интерфейс мобильного телефона (R265); считыватель карт (D8); USB-концентратор (R293).
  • SC17 — 7,5 А — Комбинация приборов (KX2); комбинация приборов (J285); блок экстренного вызова и связи (J949).
  • SC18 — 7,5 А — Система кругового обзора (J928).
  • SC19 — 7,5 А — Интерфейс доступа и запуска (J965).
  • SC20 — 7,5/10 А — Реле дозирования AdBlue (J963); дозирующий модуль AdBlue (GX19).
  • SC21 — 15 А — Управление полным приводом (J492).
  • SC22 — 15 А — Блок электрооборудования прицепа (J345).
  • SC23 — 20 А — Управление люком (J245); управление шторкой панорамной крыши (J394).
  • SC24 — 40 А — Блок управления бортовой сетью (J519).
  • SC25 — 30 А — Блок двери водителя (J386); задний левый стеклоподъёмник (V26); задний дверной блок со стороны водителя (J926); блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27).
  • SC26 — 30 А — Блок управления бортовой сетью (J519).
  • SC27 — 30 А — Блок управления бортовой сетью (J519).
  • SC28 — 25 А — Блок электрооборудования прицепа (J345).
  • SC29 — Не используется в указанном исполнении.
  • SC30 — Не используется в указанном исполнении.
  • SC31 — Не используется в указанном исполнении.
  • SC32 — 7,5/10 А — Передняя камера ассистентов (R242); адаптивный круиз-контроль (J428); парктроник (J446); ассистент смены полосы (J769); ассистент смены полосы 2 (J770); парковочный ассистент (J791).
  • SC33 — 7,5 А — Блок подушек безопасности (J234); индикатор отключения подушки пассажира (K145).
  • SC34 — 7,5 А — Переключатель освещения (EX1); внутреннее зеркало (EX5); реле розеток (J807); выключатель заднего хода (F4); датчик давления хладагента (G805); датчик качества воздуха (G238); кнопка стояночного тормоза (E538); кнопка ASR/ESP (E256).
  • SC35 — 7,5 А — Диагностический разъём (U31); регулятор корректора фар (E102); регулятор корректора фар и подсветки приборов (EX14); левый электрокорректор фары (V48); правый электрокорректор фары (V49); левая передняя фара (MX1); правая передняя фара (MX2).
  • SC36 — 10/5 А — Правая передняя фара (MX2).
  • SC37 — 10/7,5 А — Левая передняя фара (MX1).
  • SC38 — 25 А — Блок электрооборудования прицепа (J345).
  • SC39 — 30 А — Блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27); блок двери водителя (J386); задний дверной блок со стороны водителя (J926); задний левый стеклоподъёмник (V26).
  • SC40 — 20 А — Розетка 12 В (U5); розетка 12 В №2 (U18); розетка 12 В №3 (U19).
  • SC41 — 25 А — Правый передний преднатяжитель ремня (J855); левый передний преднатяжитель ремня (J854).
  • SC42 — 40 А — Блок управления бортовой сетью (J519).
  • SC43 — 30 А — Цифровая аудиосистема (J525).
  • SC44 — 15 А — Блок электрооборудования прицепа (J345).
  • SC45 — 15 А — Регулировка сиденья водителя (J810).
  • SC46 — 30 А — Преобразователь 12/230 В с розеткой (U13).
  • SC47 — 15 А — Задний стеклоочиститель (V12).
  • SC48 — Не используется в указанном исполнении.
  • SC49 — 7,5 А — Датчик положения сцепления (G476); реле стартера 1 (J906); реле стартера 2 (J907).
  • SC50 — 40 А — Электропривод крышки багажника (J605).
  • SC51 — 25 А — Панель управления задним климатом (E265).
  • SC52 — 15 А — Управление адаптивными амортизаторами (J250).
  • SC53 — 30 А — Реле обогрева заднего стекла (J9).

Салонный блок SC: редакция с июля 2018 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SC1 — 20/30 А — Подогрев реагента AdBlue (J891).
  • SC2 — 10 А — Электроника рулевой колонки (J527).
  • SC3 — Не используется в указанном исполнении.
  • SC4 — Не используется в указанном исполнении.
  • SC5 — 5 А — Диагностический интерфейс шин данных (J533).
  • SC6 — 5 А — Селектор коробки передач (E313).
  • SC7 — 10 А — Панель управления отопителем и кондиционером (EX21); панель управления задним климатом (E265); приёмник дистанционного управления автономным отопителем (R149); реле обогрева заднего стекла (J9); контроль давления шин (J502).
  • SC8 — 10 А — Переключатель освещения (EX1); кнопка стояночного тормоза (EX12); датчик дождя и освещённости (G397); диагностический разъём (U31); переключатель режимов движения (E881); датчик охранной сигнализации (G578); контурная подсветка крыши 1 (L235); управление поворотным светом и корректором фар (J745); контурная подсветка крыши 2 (L236).
  • SC9 — 5 А — Электроника рулевой колонки (J527).
  • SC10 — 7,5 А — Дисплей мультимедиа (J685); проекционный дисплей (J898).
  • SC11 — 40 А — Блок управления бортовой сетью (J519).
  • SC12 — 20 А — Информационная электроника (J794); навигационный блок (J856).
  • SC13 — 25 А — Левый передний преднатяжитель ремня (J854).
  • SC14 — 40 А — Регулятор вентилятора отопителя (J126).
  • SC15 — 10 А — Электронная блокировка рулевой колонки (J764).
  • SC16 — 7,5 А — ТВ-тюнер (RX6); информационная электроника (J794); усилитель сигнала телефона (J984); интерфейс мобильного телефона (R265); считыватель карт (D8); USB-концентратор (R293).
  • SC17 — 5/7,5 А — Комбинация приборов (KX2); комбинация приборов (J285); блок экстренного вызова и связи (J949).
  • SC18 — 7,5 А — Система кругового обзора (J928).
  • SC19 — 7,5 А — Интерфейс доступа и запуска (J965).
  • SC20 — 7,5/10/15 А — Реле дозирования AdBlue (J963); дозирующий модуль AdBlue (GX19).
  • SC21 — 15 А — Управление полным приводом (J492).
  • SC22 — 15 А — Блок электрооборудования прицепа (J345).
  • SC23 — 30 А — Управление люком (J245); управление шторкой панорамной крыши (J394).
  • SC24 — 40 А — Блок управления бортовой сетью (J519).
  • SC25 — 30 А — Блок двери водителя (J386); задний левый стеклоподъёмник (V26); задний дверной блок со стороны водителя (J926); блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27).
  • SC26 — 30 А — Блок управления бортовой сетью (J519).
  • SC27 — 30 А — Блок управления бортовой сетью (J519).
  • SC28 — 25 А — Блок электрооборудования прицепа (J345).
  • SC29 — Не используется в указанном исполнении.
  • SC30 — Не используется в указанном исполнении.
  • SC31 — Не используется в указанном исполнении.
  • SC32 — 10 А — Передняя камера ассистентов (R242); адаптивный круиз-контроль (J428); парктроник (J446); ассистент смены полосы (J769); ассистент смены полосы 2 (J770); парковочный ассистент (J791).
  • SC33 — 5 А — Блок подушек безопасности (J234); индикатор отключения подушки пассажира (K145).
  • SC34 — 7,5 А — Переключатель освещения (EX1); внутреннее зеркало (EX5); реле розеток (J807); выключатель заднего хода (F4); датчик давления хладагента (G805); датчик качества воздуха (G238); кнопка стояночного тормоза (EX12); кнопка ASR/ESP (E256).
  • SC35 — 10 А — Диагностический разъём (U31); регулятор корректора фар (E102); регулятор корректора фар и подсветки приборов (EX14); управление поворотным светом и корректором фар (J745); левая передняя фара (MX1); правая передняя фара (MX2).
  • SC36 — 5 А — Правая передняя фара (MX2).
  • SC37 — 5 А — Левая передняя фара (MX1).
  • SC38 — 25 А — Блок электрооборудования прицепа (J345).
  • SC39 — 30 А — Блок передней пассажирской двери (J387); задний дверной блок со стороны пассажира (J927); задний правый стеклоподъёмник (V27); блок двери водителя (J386); задний дверной блок со стороны водителя (J926); задний левый стеклоподъёмник (V26).
  • SC40 — 20 А — Розетка 12 В (U5); розетка 12 В №2 (U18); розетка 12 В №3 (U19).
  • SC41 — 25 А — Правый передний преднатяжитель ремня (J855); левый передний преднатяжитель ремня (J854).
  • SC42 — 40 А — Блок управления бортовой сетью (J519).
  • SC43 — 30 А — Цифровая аудиосистема (J525).
  • SC44 — 15 А — Блок электрооборудования прицепа (J345).
  • SC45 — 15 А — Регулировка сиденья водителя (J810).
  • SC46 — 30 А — Преобразователь 12/230 В с розеткой (U13).
  • SC47 — 15 А — Задний стеклоочиститель (V12).
  • SC48 — Не используется в указанном исполнении.
  • SC49 — 5 А — Датчик положения сцепления (G476); реле стартера 1 (J906); реле стартера 2 (J907).
  • SC50 — 40 А — Электропривод крышки багажника (J605).
  • SC51 — 25 А — Панель управления задним климатом (E265).
  • SC52 — 15 А — Управление адаптивными амортизаторами (J250).
  • SC53 — 30 А — Реле обогрева заднего стекла (J9).

Салонный блок SC: редакция с ноября 2018 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SC1 — 20/30 А — Подогрев реагента AdBlue (J891).
  • SC2 — 10 А — Электроника рулевой колонки (J527).
  • SC3 — Не используется в указанном исполнении.
  • SC4 — 7,5 А — Сирена сигнализации (H12).
  • SC5 — 7,5 А — Диагностический интерфейс шин данных (J533).
  • SC6 — 5 А — Селектор коробки передач (E313).
  • SC7 — 10 А — Панель управления отопителем и кондиционером (EX21); панель управления задним климатом (E265); приёмник дистанционного управления автономным отопителем (R149); реле обогрева заднего стекла (J9); контроль давления шин (J502).
  • SC8 — 7,5 А — Переключатель освещения (EX1); кнопка стояночного тормоза (EX12); датчик дождя и освещённости (G397); диагностический разъём (U31); переключатель режимов движения (E881); датчик охранной сигнализации (G578); контурная подсветка крыши 1 (L235); управление поворотным светом и корректором фар (J745); контурная подсветка крыши 2 (L236).
  • SC9 — 7,5 А — Электроника рулевой колонки (J527).
  • SC10 — 7,5 А — Дисплей мультимедиа (J685); проекционный дисплей (J898).
  • SC11 — 40 А — Блок управления бортовой сетью (J519).
  • SC12 — 20 А — Информационная электроника (J794); навигационный блок (J856).
  • SC13 — 25 А — Левый передний преднатяжитель ремня (J854).
  • SC14 — 40 А — Регулятор вентилятора отопителя (J126).
  • SC15 — 10 А — Электронная блокировка рулевой колонки (J764).
  • SC16 — 7,5 А — ТВ-тюнер (RX6); информационная электроника (J794); усилитель сигнала телефона (J984); интерфейс мобильного телефона (R265); считыватель карт (D8); USB-концентратор (R293).
  • SC17 — 7,5 А — Комбинация приборов (KX2); комбинация приборов (J285); блок экстренного вызова и связи (J949).
  • SC18 — 7,5 А — Система кругового обзора (J928).
  • SC19 — 7,5 А — Интерфейс доступа и запуска (J965).
  • SC20 — 7,5/10/15 А — Реле дозирования AdBlue (J963); дозирующий модуль AdBlue (GX19).
  • SC21 — 15 А — Управление полным приводом (J492).
  • SC22 — 15 А — Блок электрооборудования прицепа (J345).
  • SC23 — 20 А — Управление люком (J245); управление шторкой панорамной крыши (J394).
  • SC24 — 40 А — Блок управления бортовой сетью (J519).
  • SC25 — 30 А — Блок двери водителя (J386); задний левый стеклоподъёмник (V26); блок передней пассажирской двери (J387); задний правый стеклоподъёмник (V27).
  • SC26 — 30 А — Блок управления бортовой сетью (J519).
  • SC27 — 30 А — Блок управления бортовой сетью (J519).
  • SC28 — 25 А — Блок электрооборудования прицепа (J345).
  • SC29 — Не используется в указанном исполнении.
  • SC30 — Не используется в указанном исполнении.
  • SC31 — 30 А — Электропривод крышки багажника (J605).
  • SC32 — 10 А — Передняя камера ассистентов (R242); адаптивный круиз-контроль (J428); парктроник (J446); ассистент смены полосы (J769); ассистент смены полосы 2 (J770); парковочный ассистент (J791).
  • SC33 — 7,5 А — Блок подушек безопасности (J234); индикатор отключения подушки пассажира (K145).
  • SC34 — 7,5 А — Переключатель освещения (EX1); внутреннее зеркало (EX5); реле розеток (J807); выключатель заднего хода (F4); датчик давления хладагента (G805); датчик качества воздуха (G238); кнопка стояночного тормоза (EX12); кнопка ASR/ESP (E256).
  • SC35 — 7,5 А — Диагностический разъём (U31); регулятор корректора фар (E102); регулятор корректора фар и подсветки приборов (EX14); управление поворотным светом и корректором фар (J745); левая передняя фара (MX1); правая передняя фара (MX2).
  • SC36 — 7,5 А — Правая передняя фара (MX2).
  • SC37 — 7,5 А — Левая передняя фара (MX1).
  • SC38 — 25 А — Блок электрооборудования прицепа (J345).
  • SC39 — 30 А — Блок передней пассажирской двери (J387); задний правый стеклоподъёмник (V27); блок двери водителя (J386); задний левый стеклоподъёмник (V26).
  • SC40 — 20 А — Розетка 12 В (U5); розетка 12 В №2 (U18); розетка 12 В №3 (U19).
  • SC41 — 25 А — Правый передний преднатяжитель ремня (J855); левый передний преднатяжитель ремня (J854).
  • SC42 — 40 А — Блок управления бортовой сетью (J519).
  • SC43 — 30 А — Цифровая аудиосистема (J525).
  • SC44 — 15 А — Блок электрооборудования прицепа (J345).
  • SC45 — 15 А — Регулировка сиденья водителя (J810).
  • SC46 — 30 А — Преобразователь 12/230 В с розеткой (U13).
  • SC47 — 15 А — Задний стеклоочиститель (V12).
  • SC48 — Не используется в указанном исполнении.
  • SC49 — 7,5 А — Датчик положения сцепления (G476); реле стартера 1 (J906); реле стартера 2 (J907).
  • SC50 — Не используется в указанном исполнении.
  • SC51 — 25 А — Панель управления задним климатом (E265).
  • SC52 — 15 А — Управление адаптивными амортизаторами (J250).
  • SC53 — 30 А — Реле обогрева заднего стекла (J9).

Подкапотный блок SB: редакция с января 2016 года

Подкапотный блок SB: редакция с января 2016 года — Volkswagen Tiguan 2

Номера показаны со стороны установленных вставок. Цвет относится к указанному номиналу, звёздочка — к нескольким вариантам, знак вопроса — к неподтверждённому назначению. Штриховкой отмечены только позиции, прямо обозначенные свободными в выбранной редакции.

  • SB1 — 40 А — Блок ABS (J104).
  • SB2 — 40 А — Блок ABS (J104).
  • SB3 — 15/30 А — Блок управления двигателем (J623).
  • SB4 — 5/10 А — Датчик уровня и температуры масла (G266); управление вентилятором радиатора (J293); реле дозирования AdBlue (J963); клапан продувки адсорбера (N80); клапан масляного охлаждения поршней (N522); перепускной клапан турбокомпрессора (N249); клапан заслонок впускного коллектора (N316); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489); реле большой мощности дополнительного отопителя (J360); переключающий клапан охлаждения EGR (N345); реле малой мощности дополнительного отопителя (J359); клапан регулирования наддува (N75).
  • SB5 — 10 А — Клапан регулирования давления топлива (N276); клапан дозирования топлива (N290); реле питания компонентов двигателя (J757); система вторичного воздуха (GX24); электромагнитный привод переключения профиля кулачков (N580); электромагнитный привод переключения профиля кулачков (N581); электромагнитный привод переключения профиля кулачков (N588); электромагнитный привод переключения профиля кулачков (N589); электромагнитный привод переключения профиля кулачков (N596); электромагнитный привод переключения профиля кулачков (N597); электромагнитный привод переключения профиля кулачков (N604); электромагнитный привод переключения профиля кулачков (N605); клапан управления впускным распредвалом (N205).
  • SB6 — 5 А — Выключатель стоп-сигналов (F).
  • SB7 — 7,5/10/15 А — Насос поддержки отопителя (V488); управление выпускной заслонкой (J883); клапан дозирования топлива (N290); циркуляционный насос (V55); клапан отключения охлаждающей жидкости (N82); клапан охлаждения коробки передач (N488); циркуляционный насос охлаждения (V50); насос высокотемпературного контура охлаждения (V467); насос охлаждения наддувочного воздуха (V188); клапан регулирования давления топлива (N276); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489).
  • SB8 — 10/15 А — Лямбда-зонд перед нейтрализатором (GX10); нагреватель лямбда-зонда (Z19); лямбда-зонд после нейтрализатора (GX7); нагреватель лямбда-зонда после нейтрализатора (Z29); датчик NOx (G295).
  • SB9 — 5/10/20 А — Насос поддержки отопителя (V488); клапан продувки адсорбера (N80); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); расходомер воздуха (G70); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); обогрев вентиляции картера (N79).
  • SB10 — 15/20 А — Управление топливным насосом (J538).
  • SB11 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB12 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB13 — 15 А — Мехатроник DSG (J743).
  • SB14 — 40 А — Реле обогрева ветрового стекла (J47).
  • SB15 — 15 А — Реле звукового сигнала (J413).
  • SB16 — 20 А — Реле питания компонентов двигателя (J757).
  • SB17 — 7,5 А — Главное реле питания двигателя (J271); реле питания клеммы 30 (J317); блок управления двигателем (J623); блок ABS (J104); реле обогрева ветрового стекла (J47).
  • SB18 — 5 А — Контроль состояния аккумулятора (J367).
  • SB19 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB20 — 10 А — Сирена сигнализации (H12).
  • SB21 — Не используется в указанном исполнении.
  • SB22 — 5 А — Блок управления двигателем (J623).
  • SB23 — 30 А — Стартер (B).
  • SB24 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB25 — Не используется в указанном исполнении.
  • SB26 — Не используется в указанном исполнении.
  • SB27 — Не используется в указанном исполнении.
  • SB28 — Не используется в указанном исполнении.
  • SB29 — Не используется в указанном исполнении.
  • SB30 — Не используется в указанном исполнении.
  • SB31 — Не используется в указанном исполнении.
  • SB32 — Не используется в указанном исполнении.
  • SB33 — 15 А — Мехатроник DSG (J743).
  • SB34 — Не используется в указанном исполнении.
  • SB35 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB36 — Не используется в указанном исполнении.
  • SB37 — 20 А — Управление автономным отопителем (J364).
  • SB38 — Не используется в указанном исполнении.

Для повторного перегорания сначала ищут причину перегрузки. Установка вставки с большим номиналом не является ремонтом.

Подкапотный блок SB: редакция с мая 2016 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SB1 — 25 А — Блок ABS (J104).
  • SB2 — 40 А — Блок ABS (J104).
  • SB3 — 15/30 А — Блок управления двигателем (J623).
  • SB4 — 5/10 А — Датчик уровня и температуры масла (G266); управление вентилятором радиатора (J293); реле дозирования AdBlue (J963); клапан продувки адсорбера (N80); клапан масляного охлаждения поршней (N522); перепускной клапан турбокомпрессора (N249); клапан заслонок впускного коллектора (N316); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489); реле большой мощности дополнительного отопителя (J360); переключающий клапан охлаждения EGR (N345); реле малой мощности дополнительного отопителя (J359); клапан регулирования наддува (N75).
  • SB5 — 10 А — Клапан регулирования давления топлива (N276); клапан дозирования топлива (N290); реле питания компонентов двигателя (J757); система вторичного воздуха (GX24); электромагнитный привод переключения профиля кулачков (N580); электромагнитный привод переключения профиля кулачков (N581); электромагнитный привод переключения профиля кулачков (N588); электромагнитный привод переключения профиля кулачков (N589); электромагнитный привод переключения профиля кулачков (N596); электромагнитный привод переключения профиля кулачков (N597); электромагнитный привод переключения профиля кулачков (N604); электромагнитный привод переключения профиля кулачков (N605); клапан управления впускным распредвалом (N205).
  • SB6 — 5 А — Выключатель стоп-сигналов (F).
  • SB7 — 7,5/10/15 А — Насос поддержки отопителя (V488); управление выпускной заслонкой (J883); клапан дозирования топлива (N290); циркуляционный насос (V55); клапан отключения охлаждающей жидкости (N82); клапан охлаждения коробки передач (N488); циркуляционный насос охлаждения (V50); насос высокотемпературного контура охлаждения (V467); насос охлаждения наддувочного воздуха (V188); клапан регулирования давления топлива (N276); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489).
  • SB8 — 10/15 А — Лямбда-зонд перед нейтрализатором (GX10); нагреватель лямбда-зонда (Z19); лямбда-зонд после нейтрализатора (GX7); нагреватель лямбда-зонда после нейтрализатора (Z29); датчик NOx (G295).
  • SB9 — 5/10/20 А — Насос поддержки отопителя (V488); клапан продувки адсорбера (N80); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); расходомер воздуха (G70); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); обогрев вентиляции картера (N79).
  • SB10 — 15/20 А — Управление топливным насосом (J538).
  • SB11 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB12 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB13 — 15 А — Мехатроник DSG (J743).
  • SB14 — 40 А — Реле обогрева ветрового стекла (J47).
  • SB15 — 15 А — Реле звукового сигнала (J413).
  • SB16 — 20 А — Реле питания компонентов двигателя (J757).
  • SB17 — 7,5 А — Главное реле питания двигателя (J271); реле питания клеммы 30 (J317); блок управления двигателем (J623); блок ABS (J104); реле обогрева ветрового стекла (J47).
  • SB18 — 5 А — Контроль состояния аккумулятора (J367); диагностический интерфейс шин данных (J533).
  • SB19 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB20 — 10 А — Сирена сигнализации (H12).
  • SB21 — 30 А — Второе реле обогрева ветрового стекла (J611).
  • SB22 — 5 А — Блок управления двигателем (J623).
  • SB23 — 30 А — Стартер (B).
  • SB24 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB25 — Не используется в указанном исполнении.
  • SB26 — Не используется в указанном исполнении.
  • SB27 — Не используется в указанном исполнении.
  • SB28 — Не используется в указанном исполнении.
  • SB29 — Не используется в указанном исполнении.
  • SB30 — Не используется в указанном исполнении.
  • SB31 — Не используется в указанном исполнении.
  • SB32 — Не используется в указанном исполнении.
  • SB33 — 15 А — Мехатроник DSG (J743).
  • SB34 — Не используется в указанном исполнении.
  • SB35 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB36 — Не используется в указанном исполнении.
  • SB37 — 20 А — Управление автономным отопителем (J364).
  • SB38 — Не используется в указанном исполнении.

Подкапотный блок SB: редакция с мая 2017 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SB1 — 25 А — Блок ABS (J104).
  • SB2 — 40/60 А — Блок ABS (J104).
  • SB3 — 15/30 А — Блок управления двигателем (J623).
  • SB4 — 5/10 А — Датчик уровня и температуры масла (G266); управление вентилятором радиатора (J293); реле дозирования AdBlue (J963); клапан продувки адсорбера (N80); клапан масляного охлаждения поршней (N522); перепускной клапан турбокомпрессора (N249); клапан заслонок впускного коллектора (N316); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489); реле большой мощности дополнительного отопителя (J360); переключающий клапан охлаждения EGR (N345); реле малой мощности дополнительного отопителя (J359); клапан регулирования наддува (N75).
  • SB5 — 10 А — Клапан регулирования давления топлива (N276); клапан дозирования топлива (N290); реле питания компонентов двигателя (J757); система вторичного воздуха (GX24); электромагнитный привод переключения профиля кулачков (N580); электромагнитный привод переключения профиля кулачков (N581); электромагнитный привод переключения профиля кулачков (N588); электромагнитный привод переключения профиля кулачков (N589); электромагнитный привод переключения профиля кулачков (N596); электромагнитный привод переключения профиля кулачков (N597); электромагнитный привод переключения профиля кулачков (N604); электромагнитный привод переключения профиля кулачков (N605); клапан управления впускным распредвалом (N205).
  • SB6 — 5 А — Выключатель стоп-сигналов (F).
  • SB7 — 7,5/10/15 А — Насос поддержки отопителя (V488); управление выпускной заслонкой (J883); клапан дозирования топлива (N290); циркуляционный насос (V55); клапан отключения охлаждающей жидкости (N82); клапан охлаждения коробки передач (N488); циркуляционный насос охлаждения (V50); насос высокотемпературного контура охлаждения (V467); насос охлаждения наддувочного воздуха (V188); клапан регулирования давления топлива (N276); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489).
  • SB8 — 10/15 А — Лямбда-зонд перед нейтрализатором (GX10); нагреватель лямбда-зонда (Z19); лямбда-зонд после нейтрализатора (GX7); нагреватель лямбда-зонда после нейтрализатора (Z29); датчик NOx (G295).
  • SB9 — 5/10/20 А — Насос поддержки отопителя (V488); клапан продувки адсорбера (N80); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); расходомер воздуха (G70); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); обогрев вентиляции картера (N79).
  • SB10 — 15/20 А — Управление топливным насосом (J538).
  • SB11 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB12 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB13 — 15 А — Мехатроник DSG (J743).
  • SB14 — 40 А — Реле обогрева ветрового стекла (J47).
  • SB15 — 15 А — Реле звукового сигнала (J413).
  • SB16 — 20 А — Реле питания компонентов двигателя (J757).
  • SB17 — 7,5 А — Главное реле питания двигателя (J271); реле питания клеммы 30 (J317); блок управления двигателем (J623); блок ABS (J104); реле обогрева ветрового стекла (J47).
  • SB18 — 5 А — Контроль состояния аккумулятора (J367); диагностический интерфейс шин данных (J533).
  • SB19 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB20 — 10 А — Сирена сигнализации (H12).
  • SB21 — 30 А — Второе реле обогрева ветрового стекла (J611).
  • SB22 — 5 А — Блок управления двигателем (J623).
  • SB23 — 30 А — Стартер (B).
  • SB24 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB25 — Не используется в указанном исполнении.
  • SB26 — Не используется в указанном исполнении.
  • SB27 — Не используется в указанном исполнении.
  • SB28 — Не используется в указанном исполнении.
  • SB29 — Не используется в указанном исполнении.
  • SB30 — Не используется в указанном исполнении.
  • SB31 — Не используется в указанном исполнении.
  • SB32 — Не используется в указанном исполнении.
  • SB33 — 15 А — Мехатроник DSG (J743).
  • SB34 — Не используется в указанном исполнении.
  • SB35 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB36 — Не используется в указанном исполнении.
  • SB37 — 20 А — Управление автономным отопителем (J364).
  • SB38 — Не используется в указанном исполнении.

Подкапотный блок SB: редакция с ноября 2017 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SB1 — 25 А — Блок ABS (J104).
  • SB2 — 40/60 А — Блок ABS (J104).
  • SB3 — 15/30 А — Блок управления двигателем (J623).
  • SB4 — 7,5/10 А — Датчик уровня и температуры масла (G266); управление вентилятором радиатора (J293); реле дозирования AdBlue (J963); клапан продувки адсорбера (N80); клапан масляного охлаждения поршней (N522); перепускной клапан турбокомпрессора (N249); клапан заслонок впускного коллектора (N316); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489); реле большой мощности дополнительного отопителя (J360); переключающий клапан охлаждения EGR (N345); реле малой мощности дополнительного отопителя (J359); клапан регулирования наддува (N75).
  • SB5 — 10 А — Клапан регулирования давления топлива (N276); клапан дозирования топлива (N290); реле питания компонентов двигателя (J757); система вторичного воздуха (GX24); электромагнитный привод переключения профиля кулачков (N580); электромагнитный привод переключения профиля кулачков (N581); электромагнитный привод переключения профиля кулачков (N588); электромагнитный привод переключения профиля кулачков (N589); электромагнитный привод переключения профиля кулачков (N596); электромагнитный привод переключения профиля кулачков (N597); электромагнитный привод переключения профиля кулачков (N604); электромагнитный привод переключения профиля кулачков (N605); клапан управления впускным распредвалом (N205).
  • SB6 — 7,5 А — Выключатель стоп-сигналов (F).
  • SB7 — 7,5/10/15 А — Насос поддержки отопителя (V488); управление выпускной заслонкой (J883); клапан дозирования топлива (N290); циркуляционный насос (V55); клапан отключения охлаждающей жидкости (N82); клапан охлаждения коробки передач (N488); циркуляционный насос охлаждения (V50); насос высокотемпературного контура охлаждения (V467); насос охлаждения наддувочного воздуха (V188); клапан регулирования давления топлива (N276); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489).
  • SB8 — 10/15 А — Лямбда-зонд перед нейтрализатором (GX10); нагреватель лямбда-зонда (Z19); лямбда-зонд после нейтрализатора (GX7); нагреватель лямбда-зонда после нейтрализатора (Z29); датчик NOx (G295).
  • SB9 — 7,5/10/20 А — Насос поддержки отопителя (V488); клапан продувки адсорбера (N80); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); расходомер воздуха (G70); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); обогрев вентиляции картера (N79).
  • SB10 — 15/20 А — Управление топливным насосом (J538).
  • SB11 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB12 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB13 — 15 А — Мехатроник DSG (J743).
  • SB14 — 40 А — Реле обогрева ветрового стекла (J47).
  • SB15 — 15 А — Реле звукового сигнала (J413).
  • SB16 — 20 А — Реле питания компонентов двигателя (J757).
  • SB17 — 7,5 А — Главное реле питания двигателя (J271); реле питания клеммы 30 (J317); блок управления двигателем (J623); блок ABS (J104); реле обогрева ветрового стекла (J47).
  • SB18 — 7,5 А — Контроль состояния аккумулятора (J367); диагностический интерфейс шин данных (J533).
  • SB19 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB20 — 10 А — Сирена сигнализации (H12).
  • SB21 — 30 А — Второе реле обогрева ветрового стекла (J611).
  • SB22 — 7,5 А — Блок управления двигателем (J623).
  • SB23 — 30 А — Стартер (B).
  • SB24 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB25 — Не используется в указанном исполнении.
  • SB26 — Не используется в указанном исполнении.
  • SB27 — Не используется в указанном исполнении.
  • SB28 — Не используется в указанном исполнении.
  • SB29 — Не используется в указанном исполнении.
  • SB30 — Не используется в указанном исполнении.
  • SB31 — Не используется в указанном исполнении.
  • SB32 — Не используется в указанном исполнении.
  • SB33 — 15 А — Мехатроник DSG (J743).
  • SB34 — Не используется в указанном исполнении.
  • SB35 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB36 — Не используется в указанном исполнении.
  • SB37 — 20 А — Управление автономным отопителем (J364).
  • SB38 — Не используется в указанном исполнении.

Подкапотный блок SB: редакция с июля 2018 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SB1 — 25 А — Блок ABS (J104).
  • SB2 — 40/60 А — Блок ABS (J104).
  • SB3 — 15/30 А — Блок управления двигателем (J623).
  • SB4 — 7,5/10 А — Датчик уровня и температуры масла (G266); управление вентилятором радиатора (J293); реле дозирования AdBlue (J963); клапан продувки адсорбера (N80); клапан масляного охлаждения поршней (N522); перепускной клапан турбокомпрессора (N249); клапан заслонок впускного коллектора (N316); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); клапан регулирования давления масла (N428); реле большой мощности дополнительного отопителя (J360); переключающий клапан охлаждения EGR (N345); реле малой мощности дополнительного отопителя (J359); клапан регулирования наддува (N75); электромагнитный привод переключения профиля кулачков (N583); электромагнитный привод переключения профиля кулачков (N587); электромагнитный привод переключения профиля кулачков (N591); электромагнитный привод переключения профиля кулачков (N595).
  • SB5 — 10 А — Клапан регулирования давления топлива (N276); клапан дозирования топлива (N290); клапан управления впускным распредвалом (N205); дополнительная форсунка цилиндра 1 (N532); дополнительная форсунка цилиндра 2 (N533); дополнительная форсунка цилиндра 3 (N534); дополнительная форсунка цилиндра 4 (N535); электромагнитный привод переключения профиля кулачков (N576); электромагнитный привод переключения профиля кулачков (N577); электромагнитный привод переключения профиля кулачков (N584); электромагнитный привод переключения профиля кулачков (N585); электромагнитный привод переключения профиля кулачков (N592); электромагнитный привод переключения профиля кулачков (N593); электромагнитный привод переключения профиля кулачков (N600); электромагнитный привод переключения профиля кулачков (N601); реле питания компонентов двигателя (J757).
  • SB6 — 7,5 А — Выключатель стоп-сигналов (F).
  • SB7 — 7,5/10/15 А — Насос поддержки отопителя (V488); управление выпускной заслонкой (J883); клапан отключения охлаждающей жидкости (N82); клапан охлаждения коробки передач (N488); насос охлаждения наддувочного воздуха (V188); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489).
  • SB8 — 10/15 А — Лямбда-зонд перед нейтрализатором (GX10); нагреватель лямбда-зонда (Z19); лямбда-зонд после нейтрализатора (GX7); нагреватель лямбда-зонда после нейтрализатора (Z29); датчик NOx (G295).
  • SB9 — 10/20 А — Насос поддержки отопителя (V488); клапан продувки адсорбера (N80); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); расходомер воздуха (G70); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292); обогрев вентиляции картера (N79).
  • SB10 — 15/20 А — Управление топливным насосом (J538).
  • SB11 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB12 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB13 — 30 А — Мехатроник DSG (J743).
  • SB14 — 40 А — Реле обогрева ветрового стекла (J47).
  • SB15 — 15 А — Реле звукового сигнала (J413).
  • SB16 — 20 А — Реле питания компонентов двигателя (J757); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292).
  • SB17 — 7,5 А — Главное реле питания двигателя (J271); реле питания клеммы 30 (J317); блок управления двигателем (J623); блок ABS (J104); реле обогрева ветрового стекла (J47).
  • SB18 — 7,5 А — Контроль состояния аккумулятора (J367); диагностический интерфейс шин данных (J533).
  • SB19 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB20 — 10 А — Сирена сигнализации (H12).
  • SB21 — 30 А — Второе реле обогрева ветрового стекла (J611).
  • SB22 — 5 А — Блок управления двигателем (J623).
  • SB23 — 30 А — Стартер (B).
  • SB24 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB25 — Не используется в указанном исполнении.
  • SB26 — Не используется в указанном исполнении.
  • SB27 — Не используется в указанном исполнении.
  • SB28 — Не используется в указанном исполнении.
  • SB29 — Не используется в указанном исполнении.
  • SB30 — Не используется в указанном исполнении.
  • SB31 — Не используется в указанном исполнении.
  • SB32 — Не используется в указанном исполнении.
  • SB33 — 15/30 А — Мехатроник DSG (J743).
  • SB34 — Не используется в указанном исполнении.
  • SB35 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB36 — Не используется в указанном исполнении.
  • SB37 — 20 А — Управление автономным отопителем (J364).
  • SB38 — Не используется в указанном исполнении.

Подкапотный блок SB: редакция с ноября 2018 года

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SB1 — 25 А — Блок ABS (J104).
  • SB2 — 40/60 А — Блок ABS (J104).
  • SB3 — 15/30 А — Блок управления двигателем (J623).
  • SB4 — 7,5/10 А — Датчик уровня и температуры масла (G266); управление вентилятором радиатора (J293); реле дозирования AdBlue (J963); клапан продувки адсорбера (N80); клапан масляного охлаждения поршней (N522); перепускной клапан турбокомпрессора (N249); клапан заслонок впускного коллектора (N316); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); клапан регулирования давления масла (N428); реле большой мощности дополнительного отопителя (J360); переключающий клапан охлаждения EGR (N345); реле малой мощности дополнительного отопителя (J359); клапан регулирования наддува (N75); электромагнитный привод переключения профиля кулачков (N583); электромагнитный привод переключения профиля кулачков (N587); электромагнитный привод переключения профиля кулачков (N591); электромагнитный привод переключения профиля кулачков (N595); расходомер воздуха (G70); обогрев вентиляции картера (N79).
  • SB5 — 10 А — Клапан регулирования давления топлива (N276); клапан дозирования топлива (N290); клапан управления впускным распредвалом (N205); дополнительная форсунка цилиндра 1 (N532); дополнительная форсунка цилиндра 2 (N533); дополнительная форсунка цилиндра 3 (N534); дополнительная форсунка цилиндра 4 (N535); электромагнитный привод переключения профиля кулачков (N576); электромагнитный привод переключения профиля кулачков (N577); электромагнитный привод переключения профиля кулачков (N584); электромагнитный привод переключения профиля кулачков (N585); электромагнитный привод переключения профиля кулачков (N592); электромагнитный привод переключения профиля кулачков (N593); электромагнитный привод переключения профиля кулачков (N600); электромагнитный привод переключения профиля кулачков (N601); реле питания компонентов двигателя (J757).
  • SB6 — 7,5 А — Выключатель стоп-сигналов (F).
  • SB7 — 7,5/10/15 А — Насос поддержки отопителя (V488); управление выпускной заслонкой (J883); клапан отключения охлаждающей жидкости (N82); клапан охлаждения коробки передач (N488); насос охлаждения наддувочного воздуха (V188); клапан регулирования давления масла (N428); клапан охлаждения головки блока (N489).
  • SB8 — 10/15 А — Лямбда-зонд перед нейтрализатором (GX10); нагреватель лямбда-зонда (Z19); лямбда-зонд после нейтрализатора (GX7); нагреватель лямбда-зонда после нейтрализатора (Z29); датчик NOx (G295).
  • SB9 — 10/20 А — Насос поддержки отопителя (V488); клапан продувки адсорбера (N80); клапан управления впускным распредвалом (N205); клапан управления выпускным распредвалом (N318); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292).
  • SB10 — 15/20 А — Управление топливным насосом (J538).
  • SB11 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB12 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB13 — 30 А — Мехатроник DSG (J743).
  • SB14 — 40 А — Реле обогрева ветрового стекла (J47).
  • SB15 — 15 А — Реле звукового сигнала (J413).
  • SB16 — 20 А — Реле питания компонентов двигателя (J757); катушка зажигания 1 (N70); катушка зажигания 2 (N127); катушка зажигания 3 (N291); катушка зажигания 4 (N292).
  • SB17 — 7,5 А — Главное реле питания двигателя (J271); реле питания клеммы 30 (J317); блок управления двигателем (J623); блок ABS (J104); реле обогрева ветрового стекла (J47).
  • SB18 — 7,5 А — Контроль состояния аккумулятора (J367); диагностический интерфейс шин данных (J533).
  • SB19 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB20 — Не используется в указанном исполнении.
  • SB21 — 15 А — Мехатроник DSG (J743).
  • SB22 — 7,5 А — Блок управления двигателем (J623).
  • SB23 — 30 А — Стартер (B).
  • SB24 — 40 А — Электрический дополнительный отопитель (Z35).
  • SB25 — Не используется в указанном исполнении.
  • SB26 — Не используется в указанном исполнении.
  • SB27 — Не используется в указанном исполнении.
  • SB28 — Не используется в указанном исполнении.
  • SB29 — Не используется в указанном исполнении.
  • SB30 — Не используется в указанном исполнении.
  • SB31 — Не используется в указанном исполнении.
  • SB32 — Не используется в указанном исполнении.
  • SB33 — 15 А — Мехатроник DSG (J743).
  • SB34 — 30 А — Второе реле обогрева ветрового стекла (J611).
  • SB35 — 30 А — Электродвигатель передних стеклоочистителей (V).
  • SB36 — Не используется в указанном исполнении.
  • SB37 — 20 А — Управление автономным отопителем (J364).
  • SB38 — Не используется в указанном исполнении.

Силовой SA при аккумуляторе под капотом

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SA1 — 125 А — Питание SC1; питание SC2; питание SC5; питание SC14; питание SC22; питание SC32; питание SC42; питание SC46; питание SC47; питание SC49; питание SC51; питание SC53.
  • SA2 — 400 А — Генератор с регулятором напряжения (CX1).
  • 508 — Резьбовое соединение клеммы 30, не плавкая вставка.
  • SA3 — 80 А — Управление усилителем руля (J500).
  • SA4 — 80 А — Питание SC3; питание SC15; питание SC20; питание SC23; питание SC28; питание SC43; питание SC45; питание SC50.
  • SA5 — 50 А — Вентилятор радиатора (VX57).

Держатель SG при аккумуляторе в багажнике

Это отдельная заводская редакция. Приведён полный список из выбранного документа; совпадение части номеров с предыдущим списком не отменяет различий между исполнениями.

  • SG1 — 80 А — Питание SC3; питание SC15; питание SC20; питание SC23; питание SC28; питание SC43; питание SC45; питание SC50.
  • SG2 — 125 А — Питание SC1; питание SC2; питание SC5; питание SC14; питание SC22; питание SC32; питание SC42; питание SC46; питание SC47; питание SC49; питание SC51; питание SC53.
  • SG3 — 125 А — Питание SA4; питание SB11; питание SB12; питание SB33; питание SB35; питание SB37.

Реле и различия исполнения

Таблицы разделены по дате ввода заводской редакции. Списки 2016–2018 годов нельзя без проверки применять к обновлённому Tiguan: внешне похожий корпус не гарантирует совпадения назначения. Альтернативные номиналы зависят от двигателя и оборудования, а не выбираются владельцем произвольно.

Как проверить и заменить вставку

Выключите зажигание, освещение и потребители. Сопоставьте номер гнезда с подходящей схемой, затем проверьте вставку тестером: внешне целая перемычка не всегда означает надёжный контакт. Заменяйте предохранитель только вставкой того же типа и номинала. Следы нагрева, расплавленный держатель или повторное срабатывание требуют проверки цепи; перемычки вместо защиты недопустимы.

Все исполнения Volkswagen Tiguan и основные предохранители

Похожие записи
