Предохранители Toyota RAV4 XA20 (2000-2005): схемы блоков

Подкапотный блок предохранителей Toyota RAV4 XA20 на автомобиле

У RAV4 XA20 2000-2005 годов прикуриватель и дополнительные розетки защищены раздельно. Основные блоки расположены под капотом и в салоне. Ниже приведены карты североамериканского исполнения по руководству OM42517U. Номера относятся к этому документу. Для европейской или японской машины сначала сопоставьте маркировку крышки.

За прикуриватель отвечает CIG №18 на 15 А, за розетки - POWER OUTLET №19 на 15 А в салоне. Разбор относится к руководству для североамериканских автомобилей с августа 2002 года, редакция L/O 0208. Номиналы европейского дизеля и других годов нельзя добавлять в эту карту по сходству корпуса.

Салонный блок под панелью

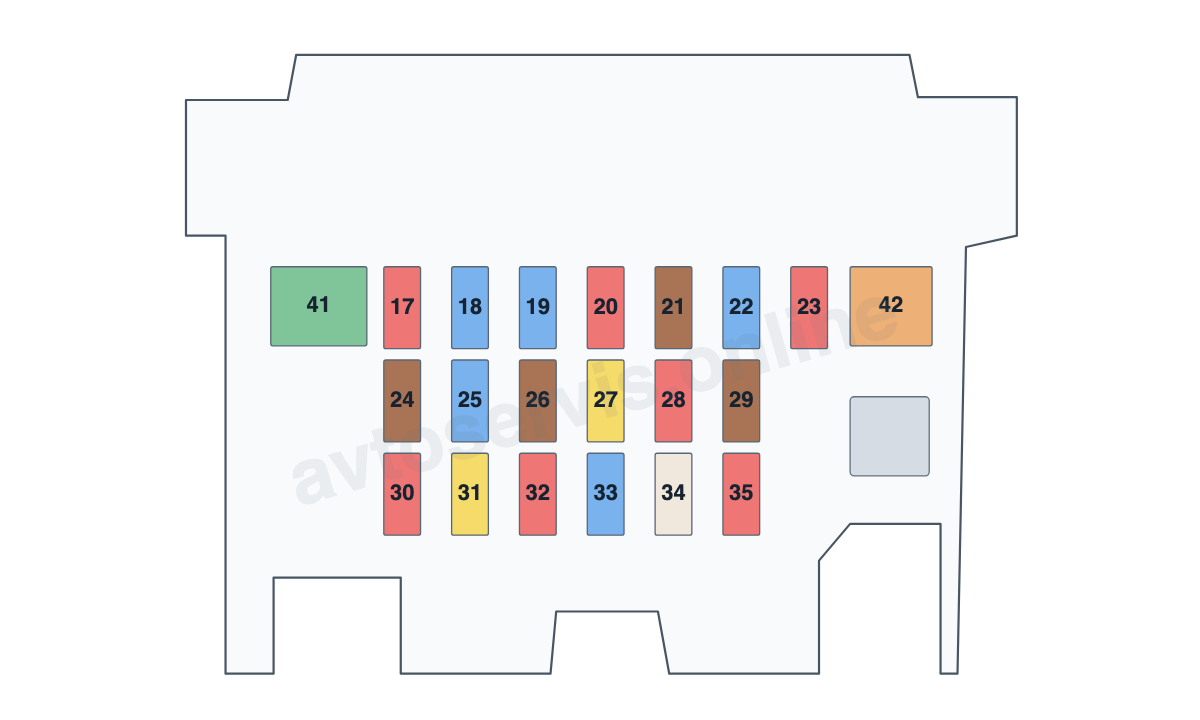

Цельная схема салонных предохранителей RAV4 XA20, карта X80047

Вид соответствует заводскому рисунку блока под панелью. Слева показан силовой PWR, справа - AM1; между ними расположены малые вставки. Два нижних ряда короче верхнего, а места и разъёмы вокруг них сохранены для ориентации.

Полная расшифровка салонных вставок

17. STOP - 10 А: стоп-сигналы, ABS, блокировка селектора, управление впрыском и круиз-контроль.
18. CIG - 15 А: прикуриватель.
19. POWER OUTLET - 15 А: электрические розетки.
20. S-HTR - 10 А: в этой редакции не используется.
21. PANEL - 7,5 А: подсветка панели и приборов, управление противотуманными фарами, обогревом зеркал и кондиционером.
22. FR FOG - 15 А: передние противотуманные фары.
23. HORN - 10 А: звуковой сигнал.
24. TAIL - 7,5 А: габариты, подсветка номера и приборов.
25. TAIL&PANEL - 15 А: питание PANEL и TAIL.
26. ACC - 7,5 А: аудиосистема, блокировка селектора, часы и электропривод зеркал.
27. DEF - 20 А: обогрев заднего стекла.
28. GAUGE - 10 А: свет заднего хода, вентиляторы охлаждения, кондиционер, индикация АКП и система зарядки.
29. OBD - 7,5 А: бортовая диагностика.
30. IG2 - 10 А: контроль зарядки, управление впрыском, пуск и система SRS.
31. DOOR - 20 А: центральный замок.
32. MIR HTR - 10 А: обогрев наружных зеркал.
33. RR WIP - 15 А: задний стеклоочиститель и омыватель.
34. WIP - 25 А: передние стеклоочистители и омыватель.
35. ECU IG - 10 А: аварийная сигнализация, приборы, ABS, SRS, блокировка селектора и круиз-контроль.

41. PWR - 30 А: электрический люк и стеклоподъёмники.
42. AM1 - 40 А: розетки, обогрев заднего стекла, питание ACC, CIG, ECU IG, GAUGE, RR WIP, S-HTR и WIP.

Для S-HTR №20 руководство этой редакции не указывает рабочую цепь. Назначать этой позиции подогрев сидений по буквам обозначения нельзя. Если установлены нештатные переходники питания, сначала сопоставьте их подключение с исходной цепью и допустимым током.

Подкапотный блок

Цельная схема подкапотного блока RAV4 XA20 по OM42517U, карта X80046

Сохранены узкий нижний выступ корпуса, смещённые гнёзда фар и положение силовых вставок. На рисунке блок повёрнут горизонтально для удобства чтения. Нумерация по-прежнему заводская: ряд с RADIO начинается с №1, а отдельная вставка ST имеет №16.

Полная расшифровка подкапотных вставок

1. RADIO - 15 А: аудиосистема.
2. DOME - 10 А: часы, салонный свет, кондиционер, дистанционное запирание, индикатор дальнего света и приборы.
3. CUT - 30 А: питание RADIO и DOME.
4. A/C - 5 А: кондиционер.
5. MAIN - 30 А: питание H-LP RH и H-LP LH.
6. HAZ - 10 А: аварийная сигнализация.
7. ALT-S - 5 А: система зарядки.
8. IGN - 15 А: пуск и управление впрыском.
9. EFI3 - 10 А: управление впрыском и снижение токсичности выхлопа.
10. EFI2 - 5 А: управление впрыском.
11. A/F - 20 А: датчик состава смеси.
12. ABS2 - 30 А: антиблокировочная система тормозов.
13. EFI1 - 20 А: управление впрыском и питание EFI2, EFI3.
14. H-LP RH - 10 А: правая фара.
15. H-LP LH - 10 А: левая фара.
16. ST - 5 А: система пуска.
36. RDI - 30 А: электрический вентилятор охлаждения.
37. CDS - 30 А: электрический вентилятор охлаждения.
38. AM2 - 30 А: контроль зарядки, управление впрыском, пуск, SRS и питание IG2.
39. ABS 1 - 40 А: антиблокировочная система тормозов.
40. HTR - 40 А: кондиционер.

EFI1, EFI2 и EFI3 защищают разные участки управления двигателем. Отказ одного предохранителя не даёт основания менять остальные на больший ток. MAIN на 30 А в этом блоке питает фары; салонный AM1 имеет другой номинал и назначение.

Как различать предохранитель и реле

Номерные цветные позиции на карте относятся к перечисленным вставкам. Серые корпуса оставлены на своих заводских местах для ориентации; руководство OM42517U не даёт в этой таблице отдельной нумерованной расшифровки реле. Поэтому назначение конкретного реле устанавливают по его маркировке и электросхеме именно этой машины, а не по номеру соседнего предохранителя.

Проверка и замена

Отключите зажигание и потребители, откройте нужный блок и найдите обозначение на собственной крышке. Малую вставку извлекают пластиковым съёмником и при сомнении проверяют электрическую целостность. Замену подбирают того же типа и номинала. Повторное перегорание требует проверки цепи и подключённого оборудования.

Начинайте поиск с конкретного потребителя и обозначения его защиты. Для RAV4 XA20 важны рынок и редакция электрооборудования: принадлежность к одному поколению не гарантирует совпадения монтажных карт.

Основные предохранители Toyota RAV4 по поколениям

Данные взяты из таких материалов: заводское руководство Toyota RAV4 OM42517U, редакция L/O 0208, автомобили с августа 2002 года, страницы 258-259.
