Предохранители Toyota Camry XV40 (2006-2011): схемы блоков и реле

Открытый подкапотный блок Toyota Camry XV40 с двигателем 2AZ-FE на автомобиле

У Toyota Camry XV40 основной блок расположен под капотом рядом с аккумулятором. Салонный держатель находится под панелью приборов со стороны водителя. Поколение выпускалось в 2006-2011 годах. Ниже приведены карты для бензиновых исполнений с двигателями 2AZ-FE и 2GR-FE. Обозначения на крышке и код двигателя важнее внешнего сходства корпуса.

Розетка прикуривателя защищена CIG 20 А, дополнительная розетка - PWR OUTLET 20 А. Обе вставки находятся в салоне. Гибридные AHV40 и экспортные версии с 2AR-FE требуют собственной документации; их карты сюда не включены.

Блок предохранителей в салоне

Toyota Camry XV40 (2006-2011): салон — Салонный держатель XV40: нумерация по русскому руководству Toyota, позиции 1-33.

Доступ открывается после снятия небольшой защитной крышки под приборной панелью. На рисунке отдельно показаны силовые вставки POWER и P/SEAT. Нумерация относится к этой карте Toyota; на другой крышке ориентируйтесь прежде всего на название цепи.

Расшифровка салонного блока

1 - RR DOOR RH - 25 А - задний правый стеклоподъёмник
2 - RR DOOR LH - 25 А - задний левый стеклоподъёмник
4 - FR FOG - 15 А - передние противотуманные фары
5 - OBD - 7,5 А - диагностический разъём
7 - STOP - 10 А - стоп-сигналы, верхний стоп-сигнал, блокировка селектора, впрыск, ABS, VSC, дроссельная заслонка
9 - AM1 - 7,5 А - система пуска, впрыск
10 - A/C - 7,5 А - кондиционер
11 - PWR - 25 А - стеклоподъёмники
12 - DOOR NO.2 - 25 А - блок кузовной электроники
14 - TAIL - 15 А - задние габариты, подсветка номера, стояночные огни
15 - PANEL - 7,5 А - подсветка панели, кнопок и вещевого ящика, аудиосистема, часы, кондиционер, подогрев сидений
16 - ECU IG NO.1 - 10 А - блок кузовной электроники, люк, вентиляторы, внутреннее зеркало, стеклоочиститель
17 - ECU IG NO.2 - 7,5 А - ABS, VSC, блокировка селектора, круиз-контроль, АКПП
18 - A/C NO.2 - 10 А - кондиционер, обогрев заднего стекла
19 - WASH - 10 А - стеклоочистители и омыватель ветрового стекла
20 - S-HTR - 20 А - подогрев сидений
21 - GAUGE NO.1 - 10 А - аварийка, фонари заднего хода, зарядка
22 - WIP - 25 А - стеклоочистители и омыватель ветрового стекла
23 - H-LP LVL - 7,5 А - корректор фар
24 - INJ - 15 А - впрыск топлива и система запуска
25 - IGN - 10 А - впрыск, противоугонная система, подушки безопасности, дроссельная заслонка
26 - GAUGE NO.2 - 7,5 А - приборы, информационный дисплей, часы
27 - ECU-ACC - 7,5 А - часы, кузовной блок, блокировка селектора и наружные зеркала
28 - CIG - 20 А - прикуриватель
29 - PWR OUTLET - 20 А - розетка
30 - RADIO NO.2 - 7,5 А - аудиосистема
31 - MIR HTR - 10 А - обогрев наружных зеркал
32 - POWER - 30 А - стеклоподъёмники
33 - P/SEAT - 30 А - электрорегулировка сидений
В этой редакции руководства назначение не раскрыто: №3 FUEL OPN 7,5 А; №6 ECU-B NO.2 7,5 А; №8 TI&TE 30 А; №13 S/ROOF 30 А. Эти позиции нельзя считать универсальным резервом для дополнительного оборудования.

Если отказала только одна розетка, сначала сравните CIG и PWR OUTLET с обозначениями на своей крышке. Отсутствие питания сразу у нескольких потребителей требует проверки их общей питающей цепи, а не последовательной замены всех малых вставок.

Основной блок под капотом

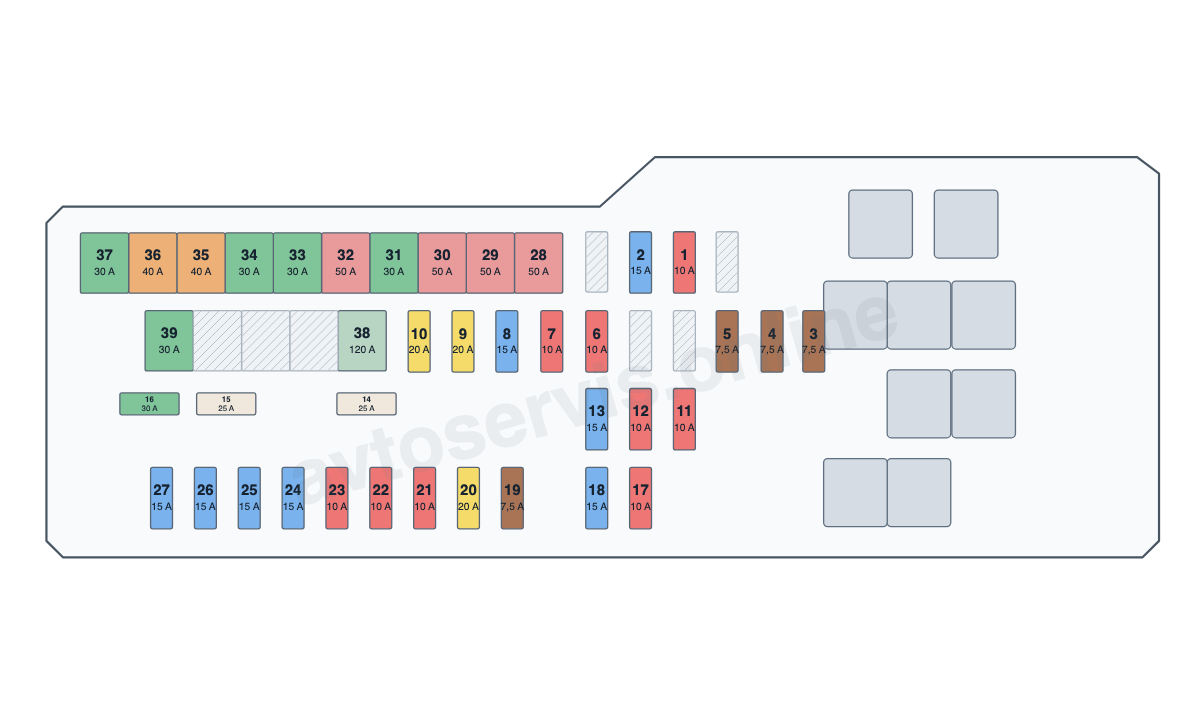

Toyota Camry XV40 (2006-2011): моторный отсек — Моторный отсек XV40: позиции 1-39 по русскому руководству Toyota.

Блок стоит рядом с аккумулятором и закрыт крышкой с фиксаторами. Карта показывает малые предохранители, силовые вставки и расположение крупных модулей. FAN MAIN относится к 2GR-FE; CDS FAN и RDI FAN в этой таблице указаны для 2AZ-FE.

Расшифровка подкапотного блока

1 - RR FOG - 10 А - задний противотуманный фонарь
4 - ALT-S - 7,5 А - система зарядки
7 - ETCS - 10 А - электронная дроссельная заслонка
8 - HAZ - 15 А - указатели поворота
9 - IG2 - 20 А - впрыск, система пуска, предохранители GAUGE NO.2 и IGN
11 - DOME - 10 А - приборы, подсветка зеркал в козырьках, лампа багажника, подсветка замка зажигания, плафоны, часы
12 - ECU-B NO.1 - 10 А - блок кузовной электроники, VSC, пульт дистанционного управления
13 - RADIO NO.1 - 15 А - аудиосистема
14 - DOOR NO.1 - 25 А - блок кузовной электроники
16 - EFI MAIN - 30 А - впрыск, дроссельная заслонка, предохранители EFI NO.2 и EFI NO.3
17 - EFI NO.3 - 10 А - впрыск
18 - EFI NO.2 - 15 А - впрыск
19 - S-HORN - 7,5 А - сигнал охранной системы
20 - A/F - 20 А - система впрыска двигателя 2GR-FE
21 - MPX-B - 10 А - приборы
22 - EFI NO.1 - 10 А - противоугонная система, впрыск, дроссельная заслонка
23 - HORN - 10 А - звуковой сигнал
24 - H-LP (RL) - 15 А - правая фара, ближний свет
25 - H-LP (LL) - 15 А - левая фара, ближний свет
26 - H-LP (RH) - 15 А - правая фара, дальний свет
27 - H-LP (LH) - 15 А - левая фара, дальний свет
28 - HTR - 50 А - система отопления и кондиционирования
29 - ABS NO.1 - 50 А - ABS, VSC, помощь при торможении
30 - FAN MAIN - 50 А - электрические вентиляторы охлаждения двигателя 2GR-FE
31 - ABS NO.2 - 30 А - ABS, VSC, помощь при торможении
32 - RR DEF - 50 А - обогрев заднего стекла, предохранитель MIR HTR
34 - H-LP CLN - 30 А - омыватель фар
35 - CDS FAN - 40 А - электрический вентилятор охлаждения двигателя 2AZ-FE
36 - RDI FAN - 40 А - электрический вентилятор охлаждения двигателя 2AZ-FE
38 - ALT - 120 А - зарядная цепь и питание перечисленных в руководстве групп: освещение, двигатель, ABS, обогрев, вентиляторы и система пуска
39 - ST/AM2 - 30 А - система пуска
В этой редакции руководства назначение не раскрыто: №2 FR DEF 15 А; №3 AM2 7,5 А; №5 MAYDAY / TEL 7,5 А; №6 E-ACM 10 А; №10 STR LOCK 20 А; №15 AMP 25 А; №33 RR PWR SEAT 30 А; №37 MSB 30 А. Эти позиции нельзя считать универсальным резервом для дополнительного оборудования.

Часть позиций в русской таблице приведена без расшифровки действующей цепи. Их номиналы сохранены, но назначение не дополнено по названию или по карте другого рынка. У силовых вставок способ крепления отличается от малых ножевых предохранителей; вытягивать их штатным пластиковым съёмником нельзя.

Реле и модуль вентиляторов

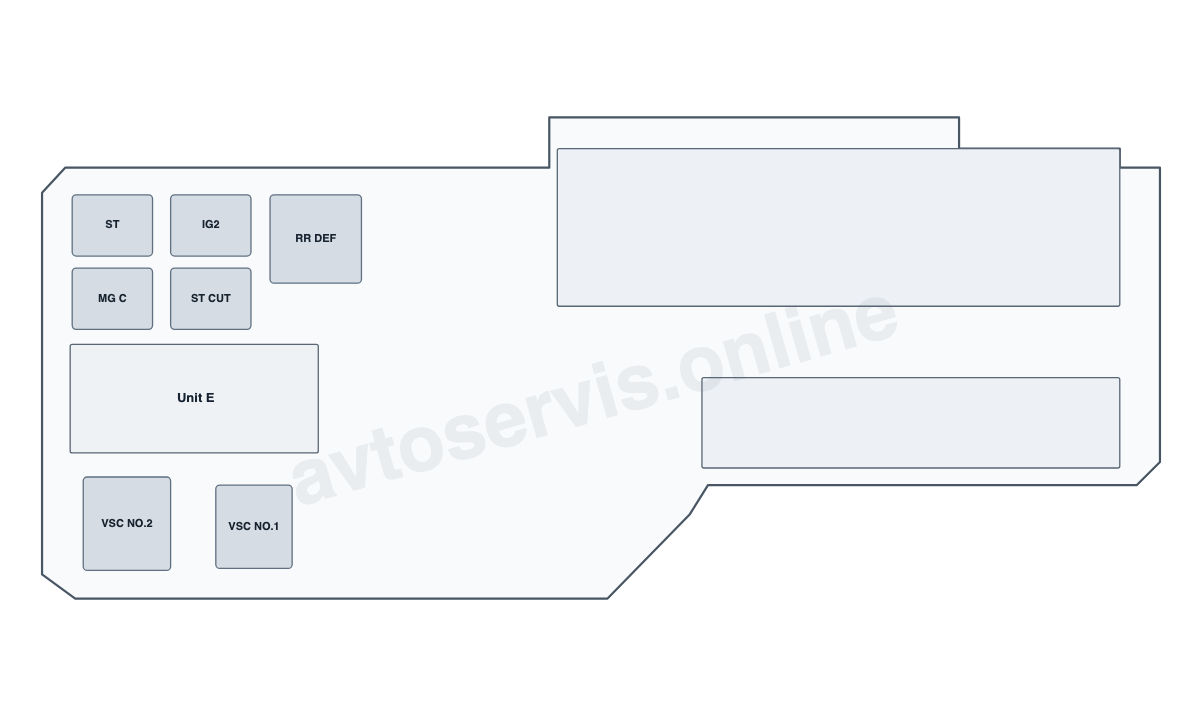

Toyota Camry XV40: реле под капотом — Расположение реле в исполнении EM0263E: название реле важнее произвольной сквозной нумерации.

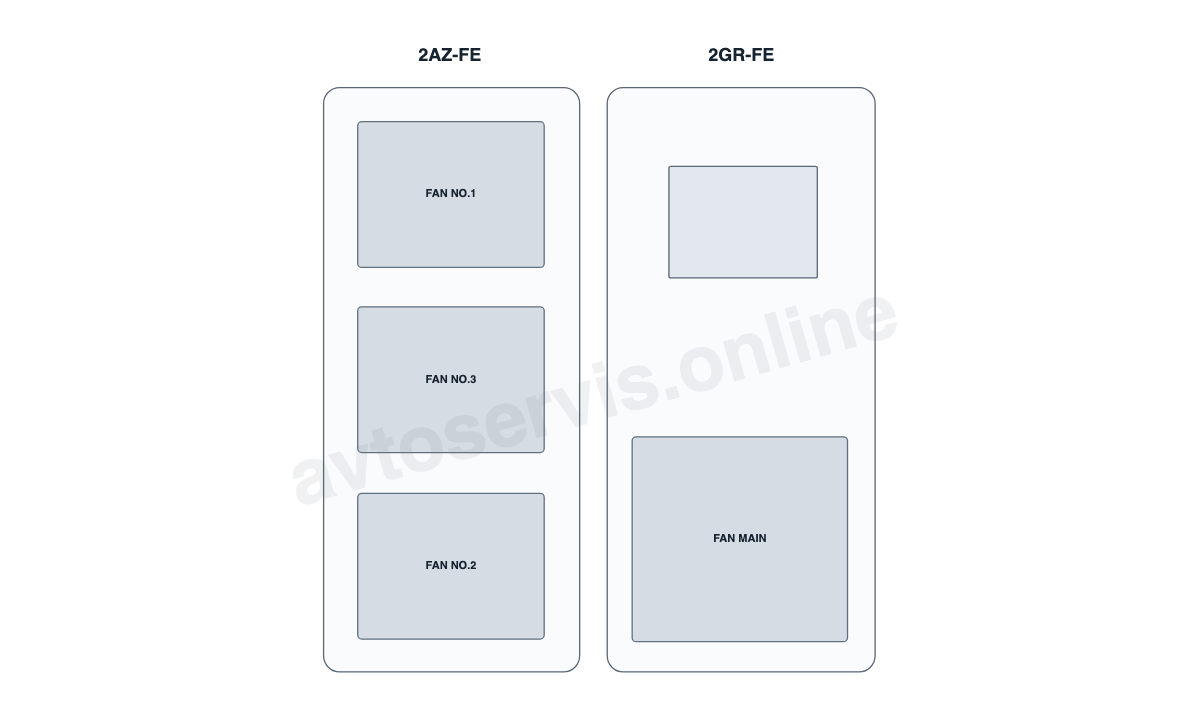

Toyota Camry XV40: модуль реле вентиляторов — Unit E: отдельные карты реле для 2AZ-FE и 2GR-FE.

ST и ST CUT относятся к системе запуска, IG2 - к цепям зажигания, RR DEF - к обогреву заднего стекла, MG C - к муфте компрессора. VSC NO.1 и VSC NO.2 связаны с системой стабилизации. В модуле 2AZ-FE сверху вниз стоят FAN NO.1, FAN NO.3 и FAN NO.2; у 2GR-FE показан другой модуль с FAN MAIN. Одинаковая форма корпуса реле не подтверждает совпадение распиновки.

Замена предохранителя

Выключите зажигание и неисправный потребитель. Сначала сверьте название цепи, затем номинал на крышке и на самой вставке. Малый ножевой предохранитель извлекайте предназначенным для него съёмником. Ставьте новый того же типа и с тем же значением тока. Силовые вставки и повреждённые держатели требуют отдельной проверки крепления и питающей цепи.

Если новая вставка снова перегорает, дальнейшую замену прекратите и найдите причину перегрузки или короткого замыкания. Проволока, перемычка вместо предохранителя и увеличение номинала лишают цепь штатной защиты. Исправный предохранитель при сохраняющемся отказе - повод проверить питание, массу, реле и сам потребитель по схеме этого исполнения.

Предохранители Toyota Camry: выбор поколения и основные цепи

Данные взяты из таких материалов: Toyota Camry. Руководство для владельца, русское издание для 2AZ-FE/2GR-FE, разделы 7-3 и 8, с. 296-297 и 311-314; Toyota Electrical Wiring Diagram EM0263E, Relay Locations.
