Предохранители Volkswagen Golf 7 (2012–2019; Variant до 2020 года): схемы блоков

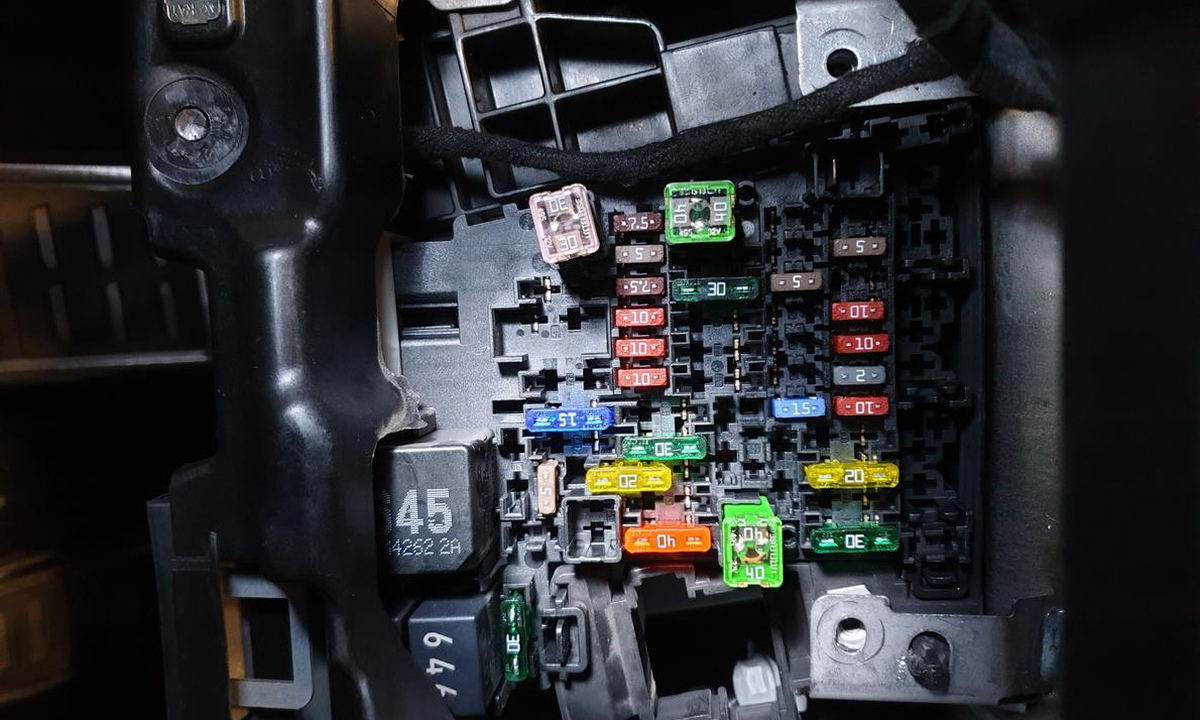

У Volkswagen Golf 7 предохранители выбирают по исполнению монтажного блока. Основной держатель находится в салоне со стороны водителя у леворульной машины. Силовые цепи и дополнительные держатели зависят от двигателя и оборудования. Номера соседних поколений к этой схеме не переносят. Перед заменой сопоставьте дату производства и маркировку своего блока с указанной редакцией.

Прикуриватель и розетки 12 В — SC40 на 20 А. Положение вставки может определять тип питания; перенос без проверки документации автомобиля не рекомендуется.

Салонный SC с мая 2014 года, без гибридного привода

Применимость: Европейский Golf VII: хэтчбек 2012–2019, Variant до 2020 года. Основные SC и SB приведены по редакции с мая 2014 года для машин без гибридного привода. Силовой SA — редакция с августа 2012 года. GTE, e-Golf и спецоборудование имеют отдельные держатели и здесь не объединены с обычной машиной.

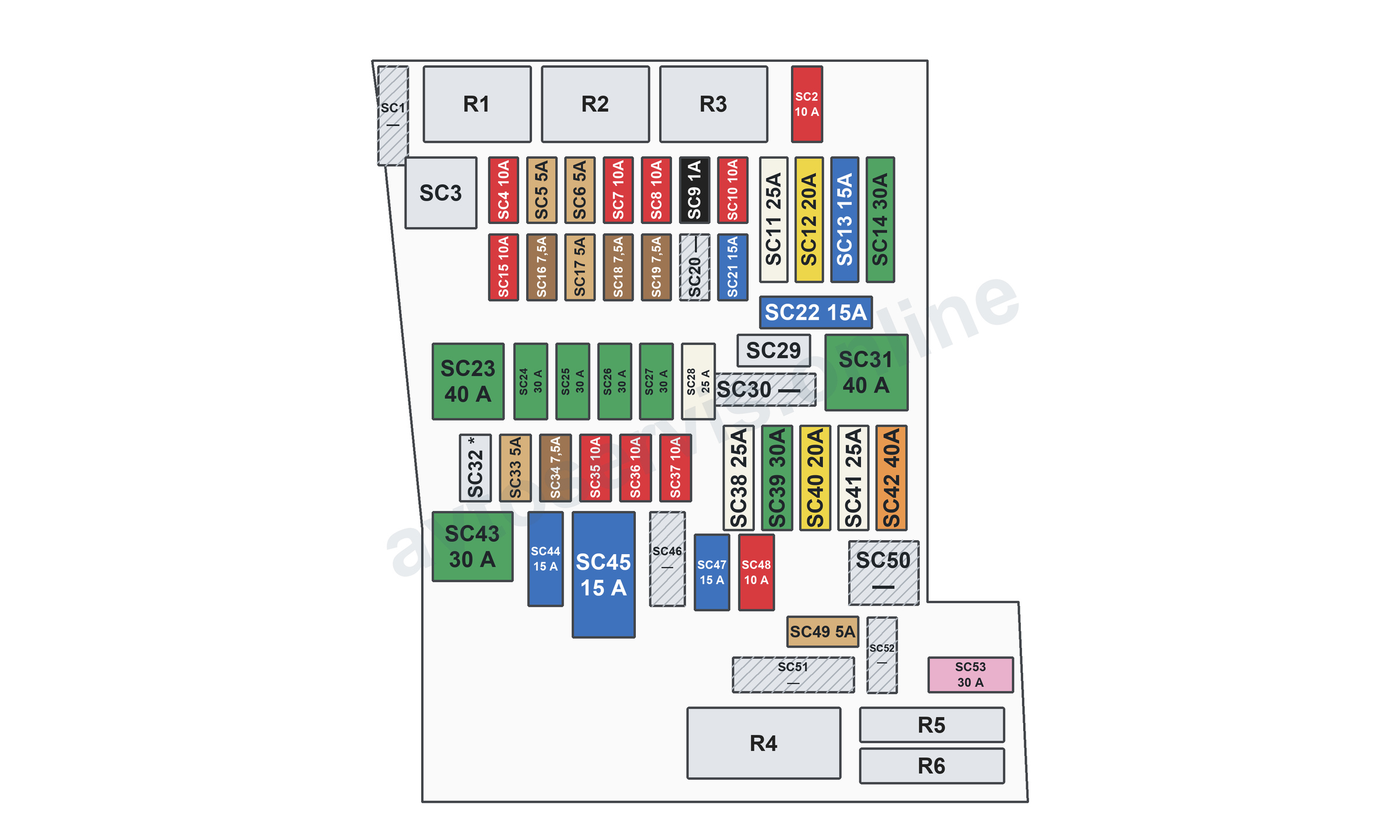

На рисунке показана лицевая сторона выбранного держателя. Цветные позиции соответствуют указанным номиналам; звёздочка означает несколько заводских вариантов, которые уточняют по исполнению. Серое место без номинала не означает разрешения установить туда предохранитель.

• SC1 — Не используется в указанном исполнении.
• SC2 — 10 А — Блок управления рулевой колонки -J527-7).
• SC3 — Предохранитель для спецавтомобиля/в зависимости от комплектации.
• SC4 — 10 А — Блок управления бортовой сети -J519- — Охранная сигнализация.
• SC5 — 5 А — Диагностический интерфейс шин данных -J533.
• SC6 — 5 А — Датчик охранной сигнализации -G578.
• SC7 — 10 А — Панель управления отопителя/климатической установки -EX21-; Блок управления отопителя -J65-; Блок управления Climatronic -J255-; Блок управления климатической установки -J301-; Селектор АКП -E313-; Устройство приёма радиосигнала дополнительного жидкостного отопителя -R149-; Реле обогрева заднего стекла -J9.
• SC8 — 10 А — Поворотный переключатель освещения -EX1-; Клавиша электромеханического стояночного тормоза -E538-; Датчик дождя и освещённости -G397-; Диагностический разъем -U31.
• SC9 — 1 А — Блок управления рулевой колонки -J527.
• SC10 — 10 А — Дисплей передней панели управления, индикации и выдачи информации -J685-; Блок управления навигационной системы -J856-; TV-тюнер -RX6.
• SC11 — 25 А — Блок управления натяжителя ремня безопасности переднего левого сиденья -J854.
• SC12 — 20 А — Блок управления электронной информационной системы 1 -J794.
• SC13 — 15 А — Блок управления системы электронного регулирования демпфирования -J250.
• SC14 — 30 А — Блок управления приточного вентилятора -J126.
• SC15 — 10 А — Блок управления системы электронной блокировки рулевой колонки -J764.
• SC16 — 7,5 А — 2-канальный усилитель сигнала для переносной рации -J984-; Вещевой отсек с интерфейсом для мобильного телефона -R265-; Преобразователь напряжения зарядного модуля USB -A5-; Разветвитель USB -R293-; Устройство считывания карт -D8.
• SC17 — 5 А — Блок управления комбинации приборов -J285- Комбинация приборов -KX2.
• SC18 — 7,5 А — Камера заднего вида -R189-; Клавиша для отпирания в ручке крышки багажного отсека -E234.
• SC19 — 7,5 А — Интерфейс системы санкционирования доступа и пуска двигателя -J965.
• SC20 — Не используется в указанном исполнении.
• SC21 — 15 А — Блок управления полного привода -J492.
• SC22 — 15 А — Блок управления распознавания прицепа -J345.
• SC23 — 40 А — Блок управления бортовой сети -J519- Правая фара головного света -MX2.
• SC24 — 30 А — Блок управления сдвижного люка -J245.
• SC25 — 30 А — Блок управления двери водителя -J386- 1); Электродвигатель заднего левого стеклоподъемника -V26- 1); Блок управления двери переднего пассажира -J387- 2); Электродвигатель заднего правого стеклоподъемника -V27- 2).
• SC26 — 30 А — Блок управления бортовой сети -J519- — Подогрев передних сидений.
• SC27 — 30 А — Блок управления цифровой аудиосистемы -J525.
• SC28 — 25 А — Блок управления распознавания прицепа -J345.
• SC29 — Предохранитель для спецавтомобиля/в зависимости от комплектации.
• SC30 — Не используется в указанном исполнении.
• SC31 — 40 А — Блок управления бортовой сети -J519- — Левая фара головного света -MX1.
• SC32 — 7,5/10 А — Передняя камера вспомогательных систем водителя -R242-; Блок управления системы регулирования дистанции -J428-; Блок управления парковочного ассистента -J446-; Блок управления парковочного автопилота -J791-; Блок управления контроля слепых зон -J1086-; Блок управления 2 контроля слепых зон -J1087.
• SC33 — 5 А — Блок управления подушек безопасности -J234-; Контрольная лампа выключения подушки безопасности переднего пассажира -K145.
• SC34 — 7,5 А — Поворотный переключатель освещения -EX1-; Внутреннее зеркало заднего вида -EX5-; Реле розеток -J807-; Выключатель фонарей заднего хода -F4-; Датчик давления в контуре циркуляции хладагента -G805-; Датчик состава воздуха -G238-; Клавиша электромеханического стояночного тормоза -E538-; Блок управления симпозера -J869-6); Клавиша отключения ASR и ESP -E256.
• SC35 — 10 А — Диагностический разъем -U31-; Регулятор корректора фар и яркости подсветки приборов -EX14-; Блок управления системы адаптивного освещения и корректора фар -J745-; Исполнительный электродвигатель корректора левой фары -V48-; Исполнительный электродвигатель корректора правой фары -V49.
• SC36 — 10 А — Блок управления фары дневного освещения и правого стояночного огня -J861.
• SC37 — 10 А — Блок управления фары дневного освещения и левого стояночного огня -J860.
• SC38 — 25 А — Блок управления распознавания прицепа -J345.
• SC39 — 30 А — Блок управления двери переднего пассажира -J387- 1); Электродвигатель заднего правого стеклоподъемника -V27- 1); Блок управления двери водителя -J386- 2); Электродвигатель заднего левого стеклоподъемника -V26- 2).
• SC40 — 20 А — Прикуриватель -U1- 3); Розетка 12 В -U5-; Розетка 2 на 12 В -U18.
• SC41 — 25 А — Блок управления натяжителя ремня безопасности переднего правого сиденья -J855.
• SC42 — 40 А — Блок управления бортовой сети -J519- — Центральный замок.
• SC43 — 30 А — Блок управления бортовой сети -J519.
• SC44 — 15 А — Блок управления распознавания прицепа -J345.
• SC45 — 15 А — Переключатель регулировки положения поясничного подпора сиденья водителя -E176-; Панель управления регулировками сиденья водителя -E470.
• SC46 — Не используется в указанном исполнении.
• SC47 — 15 А — Электродвигатель очистителя заднего стекла -V12.
• SC48 — 10 А — Блок управления создания шума работы двигателя -J943.
• SC49 — 5 А — Датчик положения педали сцепления -G476-; Реле стартера 1 -J906-; Реле стартера 2 -J907.
• SC50 — Не используется в указанном исполнении.
• SC51 — Не используется в указанном исполнении.
• SC52 — Не используется в указанном исполнении.
• SC53 — 30 А — Реле обогрева заднего стекла -J9.

Условия заводской редакции: 1) Только для а/м с левым рулём. 2) Только для а/м с правым рулём. 3) Исполнение для курящих. 4) По умолчанию питание от клеммы 15. 5) Возможно питание через клемму 30. 6) Только для а/м в комплектации GTI. 7) Только для а/м с подогревом рулевого колеса. 8) Только для а/м с системой контроля слепых зон.

Одна вставка может питать несколько устройств. Если вместе отказали несколько функций, сначала проверяют общую защиту и питание цепи, затем конкретный потребитель.

Подкапотный SB с мая 2014 года, без гибридного привода

Назначения приведены отдельным перечнем для указанного исполнения. На соседнюю редакцию их не переносят; место и ампераж сверяют вместе.

• SB1 — 40/20 А — Блок управления ABS -J104.
• SB2 — 40 А — Блок управления ABS -J104-; Гидравлический насос ABS -V64.
• SB3 — 15/30 А — Блок управления двигателя -J623.
• SB4 — 5/10 А — Датчик уровня и температуры масла -G266-; Блок управления вентилятора радиатора -J293-; Электромагнитный клапан 1 адсорбера -N80- 1); Клапан 1 регулятора фаз газораспределения впускных клапанов -N205-1); Клапан 1 регулятора фаз газораспределения выпускных клапанов -N318- 1); Клапан регулирования давления масла -N428- 1); Реле большой мощности нагрева -J360- 2); Переключающий клапан радиатора системы рециркуляции ОГ -N345- 2); Реле малой мощности нагрева -J359- 2); Электромагнитный клапан ограничения давления наддува -N75- 2); Регулятор кулачка впускного клапана для цилиндра 2 -N583- 1); Регулятор кулачка выпускного клапана для цилиндра 2 -N587- 1); Регулятор кулачка впускного клапана для цилиндра 3 -N591- 1); Регулятор кулачка выпускного клапана для цилиндра 3 -N595- 1); Датчик концентрации этилового спирта -G708- 1); Клапан высокого давления для работы на газе -N372-5); Перепускной клапан турбонагнетателя -N249-4); Клапан заслонок впускных каналов -N316-4); Управляющий клапан форсунок охлаждения поршней -N522-4).
• SB5 — 10/7,5 А — Регулятор давления топлива -N276-; Форсунка цилиндра 1 -N30-6); Форсунка цилиндра 2 -N31-6); Форсунка цилиндра 3 -N32-6); Форсунка цилиндра 4 -N33-6); Клапан дозирования топлива -N290-; Реле электропитания электронных компонентов двигателя -J757-4); Реле запорных газовых клапанов -J908-5); Клапан подачи газа 1 -N366-5); Клапан подачи газа 2 -N367-5); Клапан подачи газа 3 -N368-5); Клапан подачи газа 4 -N369-5).
• SB6 — 5 А — Выключатель стоп-сигналов -F.
• SB7 — 7,5/10 А — Регулятор давления топлива -N276- 1); Насос системы охлаждения наддувочного воздуха -V188- 1); Клапан регулирования давления масла -N428-2); Электромагнитный клапан контура циркуляции ОЖ -N492-2); Насос системы охлаждения наддувочного воздуха -V188- 2); Насос охлаждения масла КП -V478-4); Запорный клапан системы охлаждения -N82-4); Циркуляционный насос отопителя -V488- 2); Исполнительный электродвигатель жалюзи радиатора -V544-2).
• SB8 — 10/15 А — Лямбда-зонд 1 перед нейтрализатором -GX10- — Нагревательный элемент лямбда-зонда -Z19-; Лямбда-зонд 1 после нейтрализатора -GX7- — Нагревательный элемент лямбда-зонда 1 после нейтрализатора -Z29.
• SB9 — 5/20/10 А — Катушка зажигания 1 с выходным каскадом -N70- 1); Катушка зажигания 2 с выходным каскадом -N127-1); Катушка зажигания 3 с выходным каскадом -N291- 1); Катушка зажигания 4 с выходным каскадом -N292-1); Блок управления свечей накаливания -J179- 2); Расходомер воздуха -G70-; Нагревательный резистор системы вентиляции картера двигателя -N79- 2); Блок заслонки ОГ -J883- 1); Датчик 1 давления вторичного воздуха -G609- 1); Насос системы охлаждения наддувочного воздуха -V188- 1); Электромагнитный клапан 1 адсорбера -N80- 1); Клапан 1 регулятора фаз газораспределения впускных клапанов -N205- 1); Клапан 1 регулятора фаз газораспределения выпускных клапанов -N318- 1).
• SB10 — 15/20/10 А — Блок управления топливного насоса -J538-; Реле топливного насоса -J17-6).
• SB11 — 40/50 А — Нагревательный элемент дополнительного воздушного отопителя -Z35- Электродвигатель насоса вторичного воздуха -V101-8).
• SB12 — 40 А — Нагревательный элемент дополнительного воздушного отопителя -Z35.
• SB13 — 30/15 А — Блок Mechatronik КП DSG -J743- — КП DSG 0CW; Блок управления АКП -J217-; Блок Mechatronik КП DSG -J743- — КП DSG 0D9.
• SB14 — 40 А — Реле обогрева ветрового стекла -J47.
• SB15 — 15 А — Реле звукового сигнала -J413.
• SB16 — 20/5/15 А — Реле электропитания электронных компонентов двигателя -J757-4); Реле запорных газовых клапанов -J908-5); Реле топливного насоса -J17-6).
• SB17 — 7,5 А — Главное реле -J271- 1); Реле электропитания кл. 30 -J317- 2); Блок управления двигателя -J623-; Блок управления ABS -J104-; Реле обогрева ветрового стекла -J47.
• SB18 — 5 А — Блок управления контроля аккумуляторной батареи -J367-; Диагностический интерфейс шин данных -J533- 3).
• SB19 — 30 А — Блок управления электродвигателя стеклоочистителя -J400.
• SB20 — 10 А — Сирена сигнализации -H12.
• SB21 — Не используется в указанном исполнении.
• SB22 — 5 А — Блок управления двигателя -J623.
• SB23 — 30 А — Стартер -B.
• SB24 — 40 А — Нагревательный элемент дополнительного воздушного отопителя -Z35.
• SB25 — Не используется в указанном исполнении.
• SB26 — Не используется в указанном исполнении.
• SB27 — Не используется в указанном исполнении.
• SB28 — Не используется в указанном исполнении.
• SB29 — Не используется в указанном исполнении.
• SB30 — Не используется в указанном исполнении.
• SB31 — 15 А — Вакуумный насос тормозной системы -V192.
• SB32 — Не используется в указанном исполнении.
• SB33 — Не используется в указанном исполнении.
• SB34 — 15 А — Блок управления блокировки межколёсного дифференциала -J647-4).
• SB35 — Не используется в указанном исполнении.
• SB36 — Не используется в указанном исполнении.
• SB37 — 20 А — Блок управления дополнительного отопителя -J364.
• SB38 — Не используется в указанном исполнении.

Условия заводской редакции: 1) Только для а/м с бензиновым двигателем. 2) Только для автомобилей с дизельным двигателем. 3) Только для а/м без системы старт-стоп. 4) Только для а/м в комплектации GTI. 5) Только для а/м с питанием на природном газе (CNG). 6) Только для а/м с бензиновым двигателем MPI. 7) Только для а/м с бензиновым двигателем E85. 8) Только а/м для американских рынков. 9) Только для а/м без электромеханического стояночного тормоза. 10) Только для а/м с электромеханическим стояночным тормозом.

Подбирать вставку нужно по номиналу и типоразмеру. Несколько значений в одной строке относятся к разным заводским исполнениям и не дают права увеличивать ток защиты.

Силовой SA с августа 2012 года, без гибридного привода

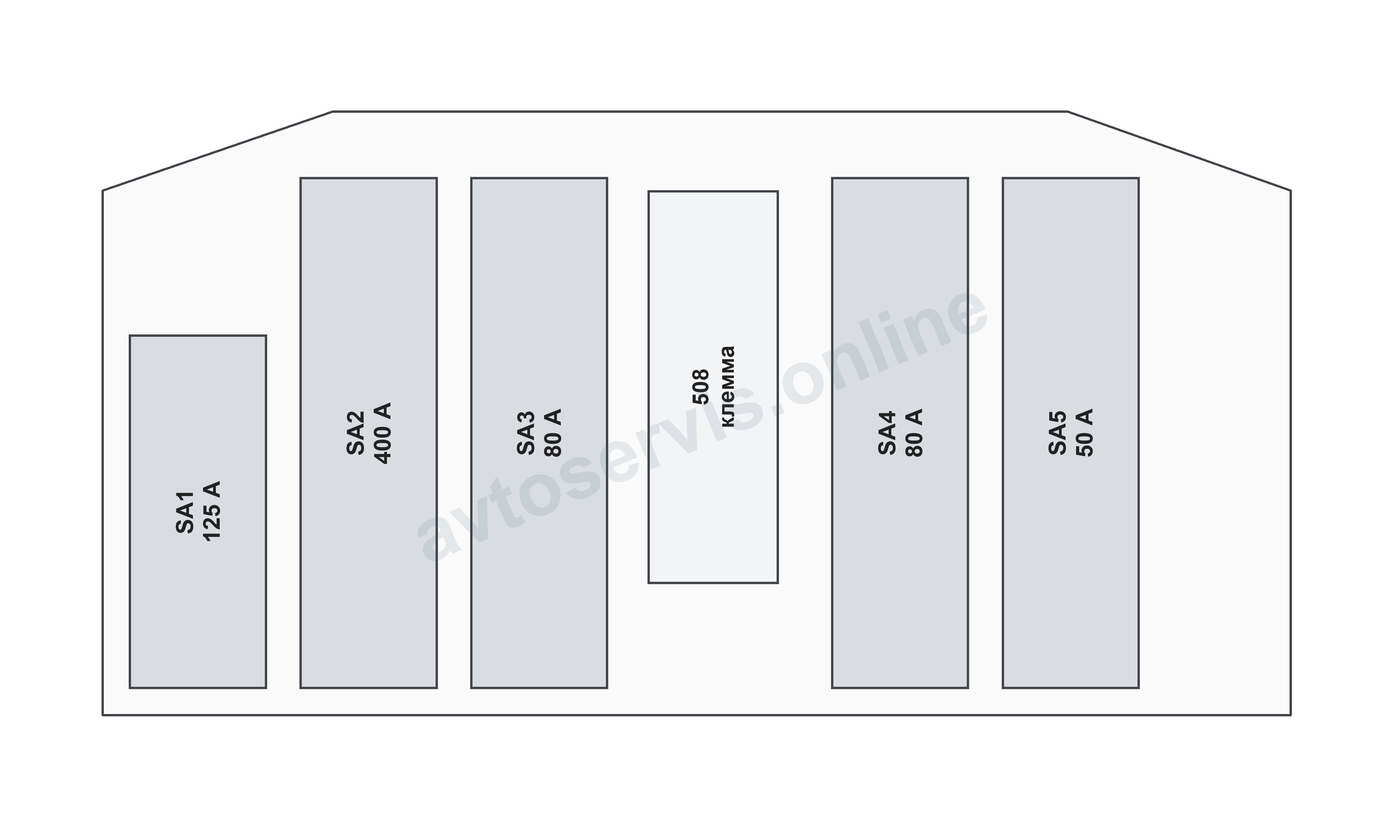

Показано расположение силовых вставок SA1–SA5. Точка 508 — резьбовая клемма подключения аккумулятора, а не шестой предохранитель. Салонные SC и подкапотные SB имеют собственную нумерацию.

Назначения приведены отдельным перечнем для указанного исполнения. На соседнюю редакцию их не переносят; место и ампераж сверяют вместе.

• SA1 — 125 А — Система питания предохранителей:; -SC2-; -SC4- …-SC14-; -SC30- …-SC42-; -SC47- …-SC49-; -SC53-; Реле электропитания кл. 15 -J329-; Реле розеток -J807-; Реле стартера 2 -J907.
• SA2 — 400 А — Генератор -C.
• SA3 — 80 А — Блок управления усилителя рулевого управления -J500.
• SA4 — 80 А — питание части салонных цепей через держатель SC; состав потребителей зависит от оборудования.
• SA5 — 50 А — Вентилятор радиатора -VX57.

Реле и различия исполнения

Для салонного списка условия: 1 — левый руль, 2 — правый руль; меняется распределение дверных блоков SC25 и SC39. Условия остальных сносок приведены непосредственно под соответствующими перечнями. Поздние рестайлинговые исполнения этой редакцией не объявлены покрытыми. Реле заднего обогрева J9 питается через SC53 на 30 А. Многоплавкий SA заменяют сборкой. Расположение дополнительных реле зависит от исполнения и этой схемой предохранителей не определяется; числа на корпусах не являются номерами предохранителей.

Проверка и замена предохранителя

Выключите зажигание, освещение и потребители. Извлеките нужную вставку пластиковым съёмником и проверьте её целостность. Новая вставка должна иметь такой же типоразмер и номинал. Не используйте перемычки и проволоку вместо защиты.

При повторном перегорании ищут короткое замыкание или перегрузку. Оплавленные контакты, потемнение корпуса и запах нагретой изоляции требуют проверки держателя и соединений. Не разбирайте силовой блок с подключённой батареей; порядок отключения и обратного подключения выбирают по руководству автомобиля.
