Предохранители Volkswagen Golf 1 Cabriolet (1979-1993): схемы

У Volkswagen Golf 1 встречаются разные блоки предохранителей. В позднем Cabriolet основной держатель имеет двадцать две позиции. Он находится под передней панелью со стороны водителя. Здесь отдельно разобраны две заводские редакции этого блока. Раннюю панель на пятнадцать позиций по ним не проверяют.

В обеих приведённых редакциях Cabriolet прикуриватель, радио, часы и плафон защищает S3 на 15 А. В общей подборке используется заводская редакция 1984 года.

Cabriolet: заводское руководство 1984 года, 22 позиции

Применимость: Первое поколение: европейский хэтчбек 1974-1983 и Cabriolet 1979-1993. Ниже разобран только 22-позиционный блок Cabriolet по заводским руководствам 1984 и 1991 годов. Для раннего 15-позиционного блока и хэтчбека требуется другая карта.

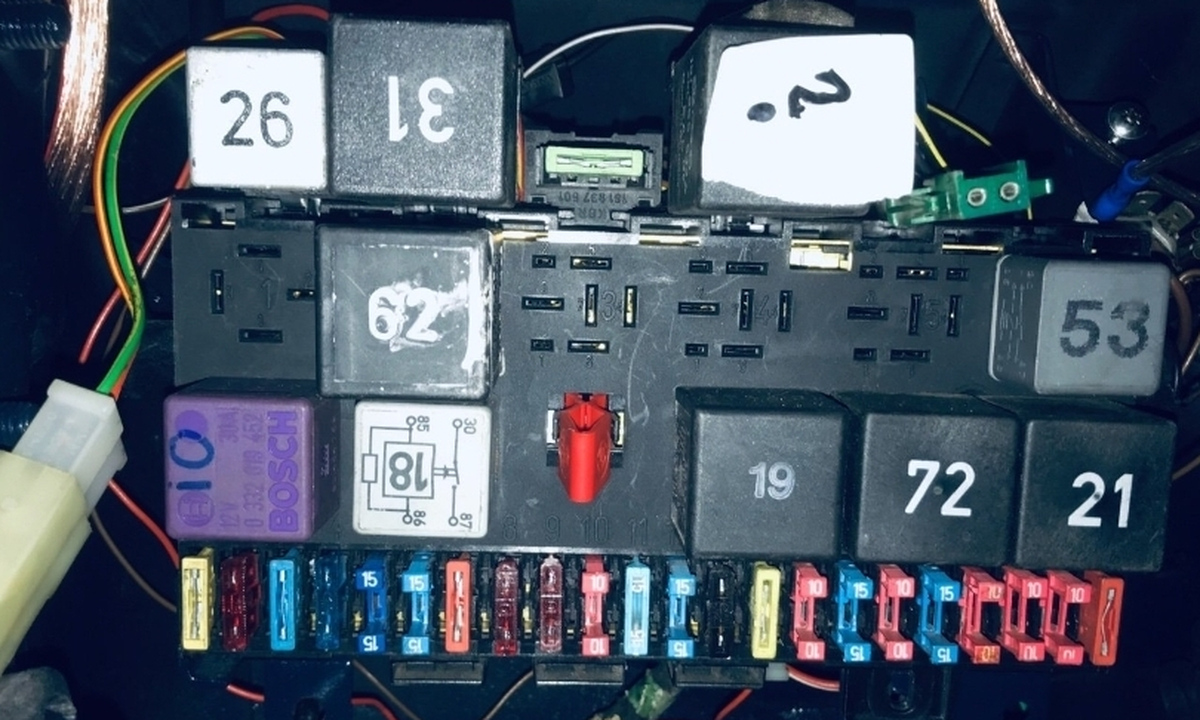

На рисунке показана лицевая сторона выбранного держателя. Цветные позиции соответствуют указанным номиналам; звёздочка означает несколько заводских вариантов, которые уточняют по исполнению. Серое место без номинала не означает разрешения установить туда предохранитель.

• S1 - 30 А - Вентилятор радиатора.
• S2 - 10 А - Стоп-сигналы.
• S3 - 15 А - Прикуриватель, радиоприёмник, часы и плафон.
• S4 - 15 А - Аварийная сигнализация.
• S5 - 15 А - Топливный насос.
• S6 - 15 А - Передние противотуманные фары: силовая цепь.
• S7 - 10 А - Левые габаритные огни и задний свет.
• S8 - 10 А - Правые габаритные огни и задний свет.
• S9 - 10 А - Правый дальний свет и контрольная лампа.
• S10 - 10 А - Левый дальний свет.
• S11 - 15 А - Передний стеклоочиститель, омыватель лобового стекла и фар.
• S12 - 15 А - Подогрев сиденья.
• S13 - 20 А - Обогрев заднего стекла.
• S14 - 20 А - Вентилятор отопителя.
• S15 - 10 А - Фонари заднего хода и подсветка шкалы селектора АКП.
• S16 - 15 А - Звуковой сигнал: силовая цепь.
• S17 - 10 А - Карбюратор.
• S18 - 15 А - Управление звуковым сигналом, контроль уровня охлаждающей жидкости и ручного тормоза.
• S19 - 10 А - Указатели поворота.
• S20 - 10 А - Подсветка номера и управляющая цепь противотуманных фар.
• S21 - 10 А - Левый ближний свет.
• S22 - 10 А - Правый ближний свет.

Одна вставка может питать несколько устройств. Если вместе отказали несколько функций, сначала проверяют общую защиту и питание цепи, затем конкретный потребитель.

Cabriolet: заводское руководство 1991 года, 22 позиции

На рисунке показана лицевая сторона выбранного держателя. Цветные позиции соответствуют указанным номиналам; звёздочка означает несколько заводских вариантов, которые уточняют по исполнению. Серое место без номинала не означает разрешения установить туда предохранитель.

• S1 - 30 А - Вентилятор радиатора.
• S2 - 10 А - Стоп-сигналы.
• S3 - 15 А - Прикуриватель, радиоприёмник, часы и плафон.
• S4 - 15 А - Аварийная сигнализация.
• S5 - 15 А - Топливный насос.
• S6 - 15 А - Передние противотуманные фары: силовая цепь.
• S7 - 10 А - Левые габаритные огни и задний свет.
• S8 - 10 А - Правые габаритные огни и задний свет.
• S9 - 10 А - Правый дальний свет и контрольная лампа.
• S10 - 10 А - Левый дальний свет.
• S11 - 15 А - Передний стеклоочиститель, омыватель лобового стекла и фар.
• S12 - Не используется в указанном исполнении.
• S13 - 20 А - Обогрев заднего стекла.
• S14 - 20 А - Вентилятор отопителя.
• S15 - 10 А - Фонари заднего хода и подсветка шкалы селектора АКП.
• S16 - 15 А - Звуковой сигнал: силовая цепь.
• S17 - 10 А - Карбюратор и управляющая цепь электрических стеклоподъёмников.
• S18 - 15 А - Управление звуковым сигналом, контроль уровня охлаждающей жидкости и ручного тормоза; подогрев сиденья.
• S19 - 10 А - Указатели поворота.
• S20 - 10 А - Подсветка номера и управляющая цепь противотуманных фар.
• S21 - 10 А - Левый ближний свет.
• S22 - 10 А - Правый ближний свет.

Подбирать вставку нужно по номиналу и типоразмеру. Несколько значений в одной строке относятся к разным заводским исполнениям и не дают права увеличивать ток защиты.

Реле и различия исполнения

В руководстве 1984 года S12 на 15 А относится к подогреву сиденья, а в руководстве 1991 года это место свободно. У поздней редакции подогрев сиденья указан в цепи S18, управление стеклоподъёмниками - в S17. Дополнительные вставки над панелью: задний противотуманный фонарь 10 А и кондиционер 30 А. Руководство 1991 года также указывает 10 А для электрогидравлического привода крыши с дополнительным автоматом; переносить сюда значения других лет нельзя. Электростеклоподъёмники и привод крыши защищены автоматическими выключателями, которые восстанавливают питание после устранения перегрузки. Положение и функции всех реле, ранний 15-позиционный блок, хэтчбек и Citi Golf этой расшифровкой не охвачены.

Проверка и замена предохранителя

Выключите зажигание, освещение и потребители. Извлеките нужную вставку пластиковым съёмником и проверьте её целостность. Новая вставка должна иметь такой же типоразмер и номинал. Не используйте перемычки и проволоку вместо защиты.

При повторном перегорании ищут короткое замыкание или перегрузку. Оплавленные контакты, потемнение корпуса и запах нагретой изоляции требуют проверки держателя и соединений. Не разбирайте силовой блок с подключённой батареей; порядок отключения и обратного подключения выбирают по руководству автомобиля.
