Предохранители Volkswagen Amarok II с 2022 года: схемы блоков

Открытый блок предохранителей Volkswagen Amarok II

У Amarok II розетки 12 В защищены в моторном блоке B. Он находится в коробке SX1 рядом с аккумулятором. Салонный блок C расположен под приборной панелью. Ниже показана карта Volkswagen редакции 11.2024. Для другой ревизии нужно сверять собственную карту автомобиля.

Розетки: SB32 - 20 А спереди, SB33 - 20 А сзади на консоли, SB34 - 20 А на грузовой платформе; магнитола - SC32, 20 А. На фото - снятый оригинальный моторный блок; его заполнение зависит от комплектации.

Салонный блок C в коробке SX2

Номера в расшифровке относятся к этому держателю и указанному исполнению. Дополнительные потребители присутствуют только при соответствующем оснащении автомобиля.

SC2 - 10 А: Инвертор, выключатели центрального замка и стеклоподъёмников.
SC3 - 7,5 А: Беспроводная зарядка мобильного телефона J1146.
SC6 - 10 А: Сирена сигнализации и автономная охранная сирена.
SC8 - 5 А: Блок экстренного вызова и связи J949.
SC9 - 5 А: Комбинированный сенсорный модуль.
SC12 - 7,5 А: Климатический модуль, селектор коробки и центральный межсетевой шлюз.
SC13 - 7,5 А: Электроника рулевой колонки J527 и комбинация приборов KX2.
SC15 - 15 А: Мультимедийный блок J650 и диагностический разъём U31.
SC17 - 7,5 А: Выключатель тормоза прицепа и модуль адаптивного переднего освещения.
SC18 - 7,5 А: Переключатель дополнительного оборудования и тахометр.
SC19 - 5 А: Пульт освещения EX59.
SC20 - 5 А: Замок зажигания D и кнопка запуска E378.
SC29 - 15 А: Дисплей и тахометр.
SC30 - 5 А: Выключатель сигнала торможения.
SC31 - 10 А: Переключатель режимов движения, центральный блок управления, контроль состояния водителя и радиоприёмник дистанционного управления.
SC32 - 20 А: Магнитола R.
В этом исполнении не используются: SC1, SC4, SC5, SC10, SC11, SC16, SC33.
SC34 - 30 А: Реле питания при включении зажигания и запуске.
Резервные позиции с номиналом в заводской карте: SC7 - 10 А; SC14 - 15 А; SC21 - 5 А; SC22 - 5 А; SC23 - 30 А; SC24 - 30 А; SC25 - 20 А; SC26 - 30 А; SC27 - 30 А; SC28 - 30 А; SC35 - 5 А. Номиналы приведены для этой заводской карты.
SC36 - 15 А: Парковочная система и модуль задних сидений.
SC37 - 20 А: Затемняемое зеркало и управление подогревом руля.
SC38 - 30 А: Выключатель стеклоподъёмников.

При проверке используйте обозначение вместе с буквой держателя и указанным периодом применимости. Назначение дополнительного оборудования относится только к машине, на которой оно установлено.

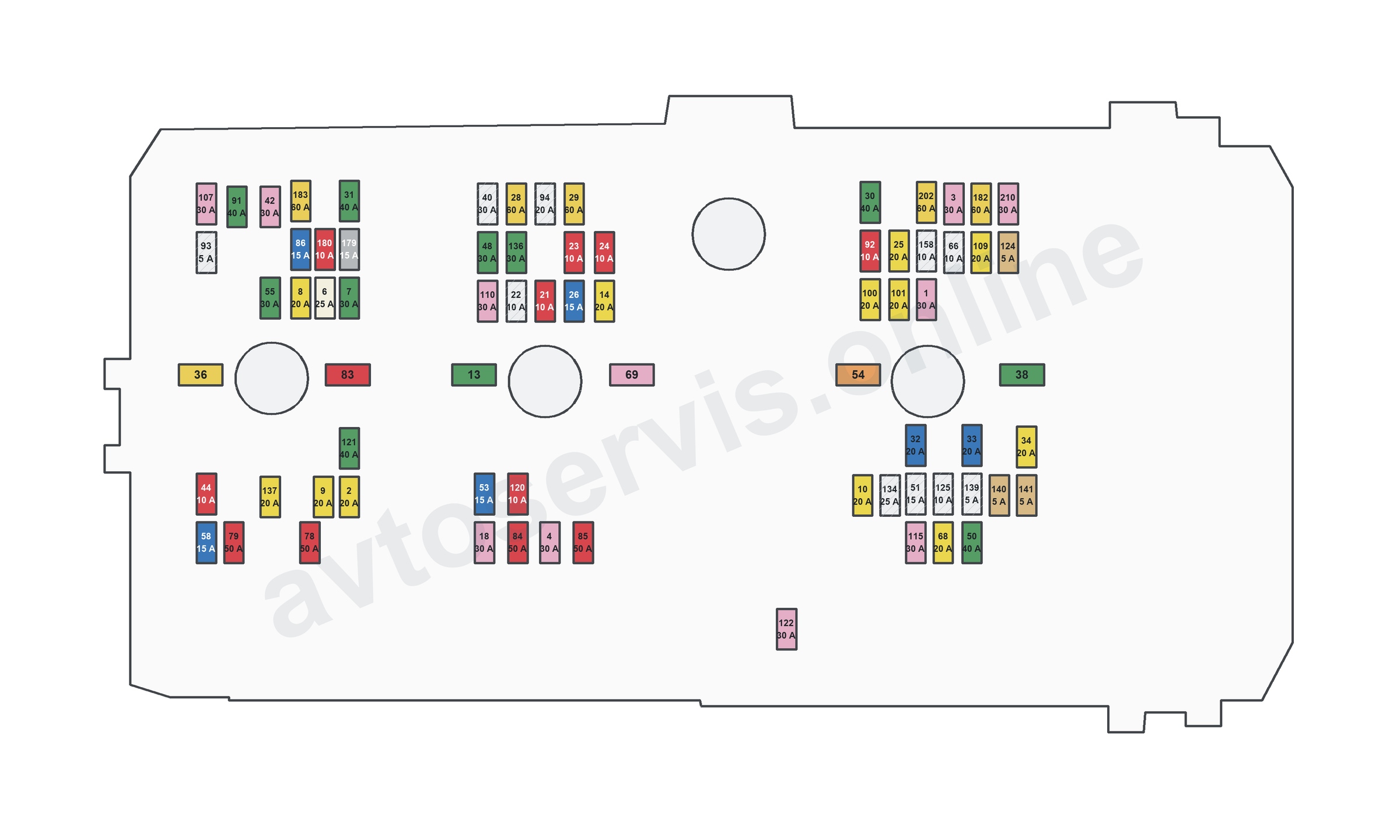

Моторный блок B в коробке SX1

SB1 - 30 А: Питание блока бортовой сети 1.
SB2 - 20 А: Подогрев вентиляции картера; дизель.
SB3 - 30 А: Питание блока бортовой сети 2.
SB4 - 30 А: Топливный насос.
SB6 - 25 А: Блок управления двигателем.
SB7 - 30 А: Дизель 3.0 TDI: перепускной клапан EGR; дизель 2.0 TDI: вакуумный электроклапан; бензиновый 2.3 TSI: регулирование фаз, датчики выпуска и клапан адсорбера.
SB8 - 20 А: Дизель 3.0 TDI: подогрев вентиляции картера и регулируемый масляный насос; бензиновый 2.3 TSI: катушки зажигания; также привод жалюзи радиатора, реле вентиляторов, муфта кондиционера, дополнительный водяной насос и управление всасывающим клапаном.
SB9 - 20 А: Дизель: управление свечами накаливания, датчик частиц и датчик оксидов азота; бензиновый 2.3 TSI: соленоид масляного насоса, перепускной клапан турбокомпрессора и клапан обхода охлаждающей жидкости; также обмотка реле полного привода.
SB10 - 20 А: Клапан дозирования топлива дизеля 3.0 TDI и блок управления коробкой.
SB13 - 40 А: Управление вентилятором приточного воздуха.
SB14 - 20 А: Масляный насос автоматической коробки; дизель.
SB18 - 30 А: Стартер.
SB21 - 10 А: Автоматический корректор фар.
SB23 - 10 А: Блок ABS.
SB24 - 10 А: Блок свечей накаливания, усилитель руля и блок двигателя.
SB25 - 20 А: Управление трансмиссией и камера заднего вида.
SB26 - 15 А: Автоматическая коробка и дополнительный гидронасос масла коробки.
SB28 - 60 А: Клапаны ABS.
SB29 - 60 А: Насос ABS.
SB30 - 40 А: Электропривод левого сиденья.
SB31 - 40 А: Электропривод правого сиденья.
SB32 - 20 А: Передняя розетка 12 В.
SB33 - 20 А: Розетка 12 В задней части центральной консоли.
SB34 - 20 А: Розетка грузовой платформы.
SB36 - 60 А: Преобразователь 12/230 В.
SB38 - 40 А: Управление подогревом сидений.
SB42 - 30 А: Модуль тормозов прицепа.
SB44 - 10 А: Выключатель стоп-сигналов.
SB48 - 30 А: Подогрев правого заднего сиденья.
SB50 - 40 А: Обогрев заднего стекла.
SB53 - 15 А: Клапан блокировки дифференциала.
SB54 - 40 А: Управление трансмиссией.
SB55 - 30 А: Габаритные огни прицепа.
SB58 - 15 А: Фонари заднего хода прицепа.
SB68 - 20 А: Электронная блокировка рулевой колонки.
SB69 - 30 А: Стеклоочиститель ветрового стекла.
SB78 - 50 А: Левая часть обогрева ветрового стекла.
SB79 - 50 А: Правая часть обогрева ветрового стекла.
SB83 - 50 А: Первая секция отопителя PTC; дизель 3.0 TDI.
SB84 - 50 А: Вторая секция отопителя PTC; дизель 3.0 TDI.
SB85 - 50 А: Третья секция отопителя PTC; дизель 3.0 TDI.
SB86 - 15 А: Второй нагреватель системы SCR/AdBlue; дизель.
SB91 - 40 А: Блок прицепа.
SB92 - 10 А: Дополнительное оборудование.
SB100 - 20 А: Левая передняя фара.
SB101 - 20 А: Правая передняя фара.
SB107 - 30 А: Зарядка аккумулятора прицепа.
SB109 - 20 А: Аудиоусилитель.
SB110 - 30 А: Розетка прицепа.
SB115 - 30 А: Электрическая штора грузовой платформы.
SB120 - 10 А: Обмотки реле подогрева топливного фильтра; дизель.
SB121 - 40 А: Подогрев топливного фильтра дизеля.
SB122 - 30 А: Управление раздаточной коробкой.
SB124 - 5 А: Датчик дождя.
SB136 - 30 А: Подогрев левого заднего сиденья.
SB137 - 20 А: Блок систем помощи водителю.
SB140 - 5 А: Зарядный USB-разъём задней части центральной консоли.
SB141 - 5 А: Верхний зарядный USB-разъём.
Резервные позиции с номиналом в заводской карте: SB22 - 10 А; SB40 - 30 А; SB51 - 15 А; SB66 - 10 А; SB93 - 5 А; SB94 - 20 А; SB125 - 10 А; SB134 - 25 А; SB139 - 5 А; SB158 - 10 А. Номиналы приведены для этой заводской карты.
SB179 - 15 А: Первый нагреватель системы SCR/AdBlue; дизель.
SB180 - 10 А: Третий нагреватель системы SCR/AdBlue; дизель.
SB182 - 60 А: Модуль водительской двери.
SB183 - 60 А: Модуль пассажирской двери.
В этом исполнении не используются: SB5, SB11, SB12, SB15-SB17, SB19, SB20, SB27, SB35, SB37, SB39, SB41, SB43, SB45-SB47, SB49, SB52, SB56, SB57, SB59-SB65, SB67, SB70-SB77, SB80-SB82, SB87-SB90, SB95-SB99, SB102-SB106, SB108, SB111-SB114, SB116-SB119, SB123, SB126-SB133, SB135, SB138, SB142, SB143, SB145-SB157, SB159-SB178, SB181, SB192.
SB202 - 60 А: Постоянное питание блока бортовой сети.
SB210 - 30 А: Питание блока бортовой сети для Start/Stop.

Для основных блоков использована единая редакция руководства Volkswagen 11.2024. В нём позиции подписаны числами; SB и SC добавлены в тексте для различения держателей. Номинал у резервной позиции не означает, что в свободную ячейку нужно устанавливать предохранитель. Дополнительные силовые держатели и AUX относятся только к соответствующему оснащению: их проверяют по отдельной карте автомобиля. Встроенные элементы моторного распределителя не считают обычными съёмными реле без подтверждения ремонтной процедуры.

Силовой держатель A на аккумуляторе

SA1 - 3 А: Контроль аккумулятора J367.
SA2 - 125 А: Распределительная коробка SX3.

Силовой держатель D

SD1 - 80 А: Реле вентилятора радиатора.
SD2 - 80 А: Второй вентилятор; бензиновое исполнение.
SD3 - 70 А: Управление свечами накаливания; дизель.
SD4 - по заводской карте: Цепь генератора с регулятором напряжения; номинал выбирают по заводской карте конкретного двигателя. Распределение 210/250 А между двигателями в открытых перепечатках противоречиво и здесь не используется.
SD5 - 50 А: Усилитель рулевого управления.
SD6 - 50 А: Усилитель рулевого управления.

Дополнительный держатель E в коробке SX3

SE1 - 5 А: Реле внешнего оборудования 1 J1378.
SE2 - не используется: Не используется.
SE3 - 15 А: Реле внешнего оборудования 2 J1379.
SE4 - 15 А: Реле внешнего оборудования 3 J1380.
SE5 - 15 А: Реле внешнего оборудования 4 J1381.
SE6 - 25 А: Реле внешнего оборудования 5 J1382.
SE7 - 25 А: Реле внешнего оборудования 6 J1383.

Реле внешнего оборудования в SX3

Это релейные позиции соответствующего держателя. Обозначение гнезда, индекс узла J и маркировка корпуса имеют разный смысл; ток ножевой вставки по этим цифрам не выбирают.

R1 - реле: Внешнее оборудование 1 J1378.
R2 - реле: Внешнее оборудование 2 J1379.
R3 - реле: Внешнее оборудование 3 J1380.
R4 - реле: Внешнее оборудование 4 J1381.
R5 - реле: Внешнее оборудование 5 J1382.
R6 - реле: Внешнее оборудование 6 J1383.
R7 - не используется: Не используется в выбранной карте.
R8 - реле: Внешнее оборудование 8 J1385.

Проверка и замена

Перед заменой выключите зажигание и неисправный потребитель. Используйте вставку того же типа и номинального тока, который предписан для конкретного автомобиля. При следах нагрева проверяют также контакты и проводку. Повторное перегорание требует поиска причины, а не установки более мощного предохранителя. Силовые держатели обслуживают по ремонтной документации соответствующего исполнения.

Предохранители Volkswagen Amarok: все поколения

Перед заменой выберите карту именно своего Amarok. Приведённые основные блоки относятся к руководству 11.2024: номера, токи и назначения более ранних исполнений нельзя переносить в эту карту. Для силовых держателей нужно отдельно установить двигатель и ревизию проводки.

Данные взяты из таких материалов: Volkswagen Amarok Owner’s Manual, 2HJ012705AC, издание 11.2024, разделы об определении предохранителей салонного и моторного блоков.
