Предохранители Renault Arkana LJL (с 2021 года): схемы и реле

У европейской Renault Arkana LJL с 2021 года основной доступный блок находится в салоне за крышкой слева под рулём. В зависимости от исполнения предусмотрен доступ через вещевой ящик. Под капотом установлен отдельный блок C. Ниже разобраны заводская этикетка 243138775R, её обозначения и салонные реле. Перед заменой сопоставьте наклейку и расположение элементов со своей машиной.

Для этикетки 243138775R розетка обозначена вставкой 15 А, омыватель - 10 А, звуковой сигнал - 20 А. Эти значения нельзя переносить на российскую Arkana LJC с другой электрической системой.

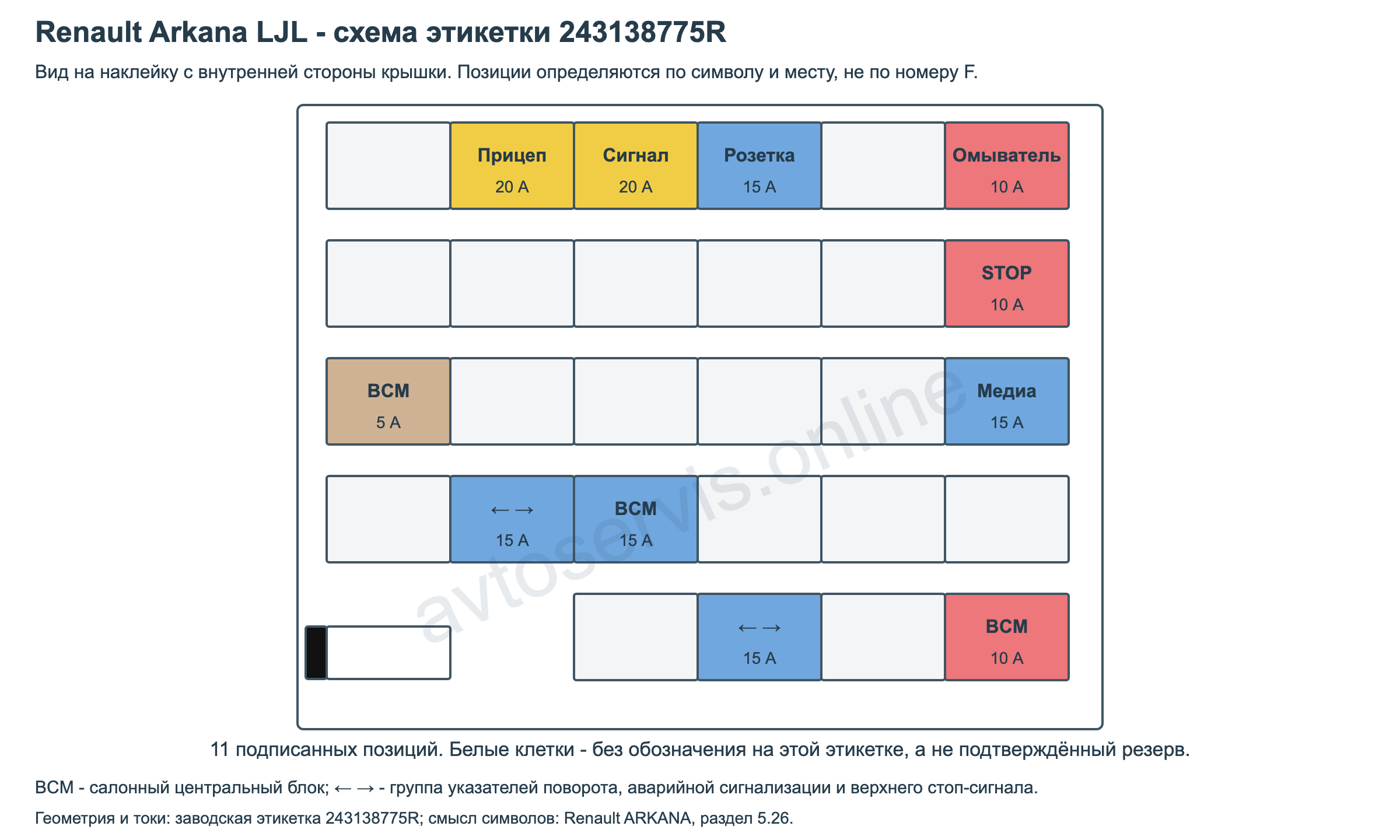

Схема салонного блока по этикетке 243138775R

На наклейке нет сквозной нумерации F1-F60. Сначала найдите символ потребителя и его место в ряду. Показаны все 11 позиций с обозначениями, а незаполненные клетки сохранены на своих местах. Отсутствие подписи не означает, что гнездо свободно: руководство отделяет доступные владельцу цепи от элементов, которые заменяет специалист.

• Верхний ряд, прицеп - 20 А: Розетка тягово-сцепного устройства; наличие зависит от оснащения.
• Верхний ряд, звуковой сигнал - 20 А: Цепь звукового сигнала.
• Верхний ряд, розетка - 15 А: Питание розеток аксессуаров; руководство относит к этой группе переднюю розетку и розетку второго ряда.
• Верхний ряд, омыватель - 10 А: Омыватель ветрового стекла.
• Второй ряд справа, STOP - 10 А: Стоп-сигналы и связанные цепи салонного центрального блока.
• Третий ряд слева, BCM - 5 А: Цепи салонного центрального блока; группу BCM руководство связывает также с задним противотуманным фонарём.
• Третий ряд справа, мультимедиа - 15 А: Разъём мультимедийных аксессуаров и мультимедийный экран.
• Четвёртый ряд, стрелки - 15 А: Группа указателей поворота, аварийной сигнализации и верхнего стоп-сигнала по комплектации.
• Четвёртый ряд, BCM - 15 А: Дополнительное питание салонного центрального блока.
• Нижний правый ряд, стрелки - 15 А: Вторая позиция группы световой сигнализации.
• Нижний правый ряд справа, BCM - 10 А: Дополнительная цепь салонного центрального блока.

В руководстве отдельно приведён символ обогрева наружных зеркал. На рассматриваемой наклейке он не выделен отдельной подписанной клеткой: его место и ток определяют по собственной этикетке комплектации. Стрелки обозначают световую сигнализацию; принимать их за символ обогрева зеркал нельзя.

Салонные реле

Крупные серые позиции относятся к реле, белые прямоугольники показывают окружающие держатели. Установленный на машине набор зависит от двигателя и оборудования. Буквы на схеме реле не являются обозначениями блоков A, B и C в руководстве владельца.

• A - 70 А: Реле питания с выдержкой времени и разгрузкой при запуске.
• B - 70 А: Реле питания от аккумулятора с выдержкой времени.
• C - 40 А: Реле второй цепи питания после включения зажигания.
• D - 40 А: Реле обогрева рулевого колеса при наличии оборудования.
• F - 40 А: Реле обогрева заднего стекла.
• G - 20 А: Реле фонового освещения салона.
• H - 20 А: Реле питания после включения зажигания.

Число 70 А на корпусе реле характеризует его силовые контакты. Оно не разрешает ставить предохранитель на 70 А в соседнее гнездо. Совпадения цвета корпуса для подбора также недостаточно: проверяют номер детали и схему контактов.

Блоки A, B и C, TCe и E-Tech

В руководстве блок A доступен после снятия крышки 1 в салоне. Блок B указан для исполнений с доступом через вещевой ящик и крышку 2. Пинцет для малых вставок закреплён с обратной стороны крышки 1; вынимать предохранитель следует сдвигом в сторону из захвата.

Блок C под капотом содержит защиту части остальных систем. Из-за ограниченного доступа Renault рекомендует заменять его предохранители у специалиста. Номиналы этой панели не определяют по наклейке салонного блока и не берут из карты российской LJC.

У TCe и E-Tech различаются цепи отопителя, обогревов и силового питания. Рестайлинг Phase 2 с 2023 года относится к тому же европейскому исполнению LJL, но сам по себе не подтверждает одинаковую распиновку всех комплектаций. Используйте эту карту только при совпадении номера этикетки и её символов.

Проверка розетки и замена вставки

Если не работает розетка, сначала отключите зарядное устройство, компрессор или другой подключённый прибор. Затем выключите зажигание и найдите на собственной наклейке символ розетки. Заменять вставку можно только такой же по типу и номиналу; для показанной этикетки это 15 А.

После замены проверьте розетку без прежнего прибора. Повторное перегорание требует проверки потребителя и проводки. Не трогайте оранжевые высоковольтные кабели E-Tech ради поиска обычного салонного предохранителя.

Renault Arkana: выбор российского LJC и европейского LJL

Начинайте с номера наклейки и символа неисправного потребителя. Если маркировка отличается либо нужной цепи нет на этикетке, используйте электрическую документацию конкретной комплектации, сохраняя штатный номинал.

Данные взяты из таких материалов: Renault ARKANA, Driver’s Handbook, документ 1313-6 ENG, раздел 5.25-5.27; Renault, Protocolo de instalación de taxímetros, Tipo RJL, MODELO ARKANA, Rev. 00, ноябрь 2022; заводская этикетка салонного блока 243138775R.
