Предохранители Lada Largus I 2012-2021: схемы блоков и реле

У Lada Largus 2012-2021 годов салонный блок находится в левом торце панели приборов. Подкапотный блок установлен рядом с аккумулятором. Ниже разобран дорестайлинговый салонный блок F1-F39. Подкапотные исполнения Renault и 11189/21129 показаны отдельно. Номера выбирайте по маркировке блока и документации автомобиля.

Прикуриватель и радиоаппарат в описанном салонном блоке защищает F38 - 15 А. Перечень салона сверён по редакции заводского руководства ноября 2020 года; на ранних автомобилях некоторые перечисленные устройства, включая ЭРА-ГЛОНАСС, отсутствуют.

Салонный блок F1-F39

Проверьте обозначения на обратной стороне снятой крышки. Этикетка сгруппирована иначе, чем видимые ряды вставок: сопоставляйте номера и символы, не считайте её фотографией контактной стороны. Ниже сохранены все F1-F39, включая резервные позиции. Наличие потребителей определяется комплектацией.

• F1 - 20 А - Очиститель ветрового стекла, центральный блок кузовной электроники (управление очистителем), управление реле обогрева заднего стекла
• F2 - 5 А - Комбинация приборов, контроллер двигателя, терминал ЭРА-ГЛОНАСС, управление реле топливного насоса
• F3 - 10 А - Стоп-сигналы задних фонарей и дополнительный сигнал торможения
• F4 - 10 А - Центральный блок кузовной электроники, диагностический разъём, антенна иммобилизатора, блок парковочной системы
• F5 - Резерв
• F6 - Резерв
• F7 - Резерв
• F8 - Резерв
• F9 - 10 А - Ближний свет левой фары
• F10 - 10 А - Ближний свет правой фары
• F11 - 10 А - Дальний свет левой фары
• F12 - 10 А - Дальний свет правой фары
• F13 - 30 А - Задние электростеклоподъёмники
• F14 - 30 А - Передние электростеклоподъёмники
• F15 - 10 А - Блок управления ABS
• F16 - 15 А - Обогрев передних сидений
• F17 - 15 А - Основной и вспомогательный звуковые сигналы
• F18 - 10 А - Левые передние и задние габариты, освещение номерного знака и вещевого ящика
• F19 - 10 А - Правые передние и задние габариты, подсветка выключателей и устройств салона
• F20 - 7,5 А - Задний противотуманный огонь в левом заднем фонаре
• F21 - 5 А - Обогрев наружных зеркал
• F22 - 5 А - Терминал ЭРА-ГЛОНАСС в соответствующем исполнении
• F23 - Резерв
• F24 - Резерв
• F25 - Резерв
• F26 - 5 А - Блок управления подушками безопасности
• F27 - 20 А - Задний стеклоочиститель, омыватель переднего и заднего стёкол, правый фонарь заднего хода, звуковой сигнал непристёгнутого ремня водителя
• F28 - 15 А - Центральный блок кузовной электроники (освещение салона), комбинация приборов, радиоаппарат
• F29 - 15 А - Центральный блок кузовной электроники и диагностический разъём
• F30 - 20 А - Центральный блок кузовной электроники: приводы замков боковых дверей и двери задка
• F31 - 15 А - Противотуманные фары
• F32 - 30 А - Обогрев заднего стекла и наружных зеркал
• F33 - Резерв
• F34 - Резерв
• F35 - Резерв
• F36 - 30 А - Панель управления кондиционером и вентилятор отопителя
• F37 - 5 А - Электропривод наружных зеркал
• F38 - 15 А - Прикуриватель и радиоаппарат
• F39 - 10 А - Управление реле вентилятора отопителя и терминал ЭРА-ГЛОНАСС

Реле обогрева заднего стекла

• K1 - 40 А - Реле обогрева заднего стекла, расположено отдельно слева над салонным монтажным блоком

В ранних руководствах состав приборов в общих цепях может быть короче. Для автомобиля без ЭРА-ГЛОНАСС не следует приписывать ему этот терминал по наличию номера F2, F22 или F39 в более позднем перечне. Номера резерва не являются разрешением устанавливать дополнительный потребитель.

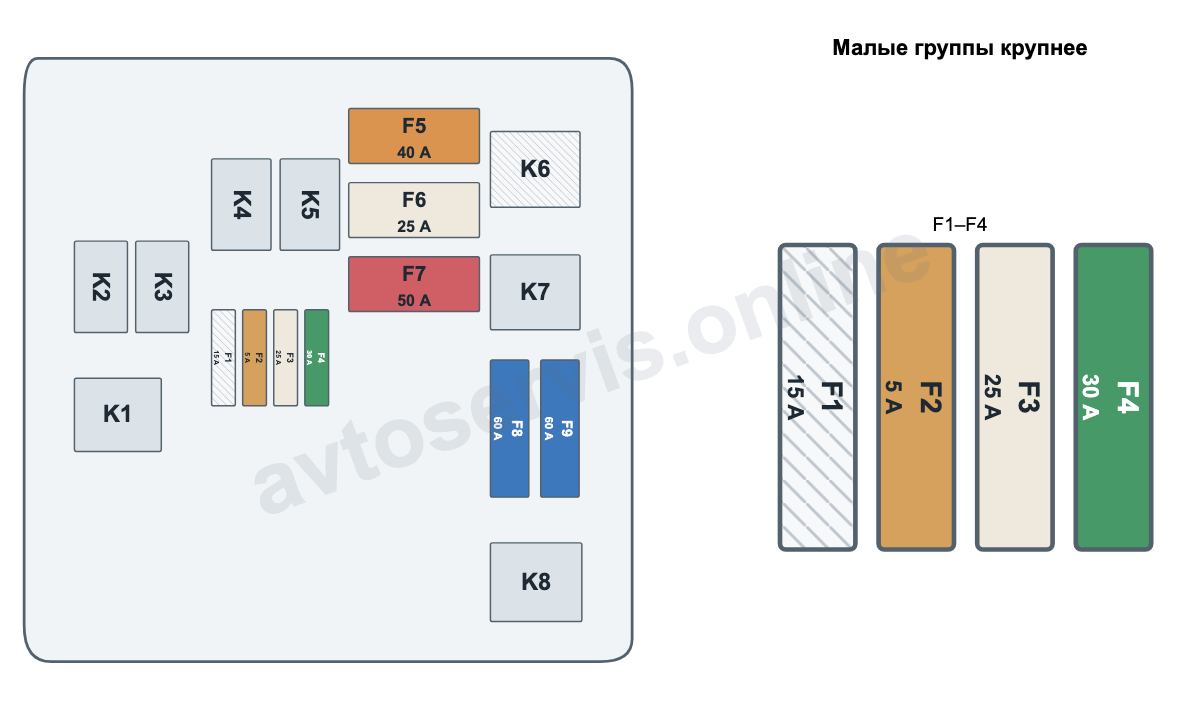

Подкапотный блок для двигателей Renault

Этот вариант применяется только к блоку с указанной маркировкой. На машине без кондиционера цепь вентилятора относится к F4 и K3, а в исполнении с кондиционером используются F5 и реле двух скоростей. Набор реле следующего варианта 11189/21129 переносить в этот блок нельзя.

• F1 - 15 А - Не используется в описанном исполнении
• F2 - 5 А - Постоянное питание контроллера двигателя и обмотки главного реле K5
• F3 - 25 А - Силовое питание реле K4 бензонасоса и катушки зажигания, главного реле K5
• F4 - 30 А - Силовая цепь реле K3 вентилятора охлаждения на автомобиле без кондиционера
• F5 - 40 А - Силовые цепи реле K2 кондиционера, K3 малой скорости и K1 большой скорости вентилятора на автомобиле с кондиционером
• F6 - 25 А - Блок управления ABS
• F7 - 50 А - Блок управления ABS
• F8 - 60 А - Питание замка зажигания и потребителей после него, левого подрулевого переключателя
• F9 - 60 А - Питание блока предохранителей в салоне

Реле блока Renault

• K1 - Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером); Электродвигатель вентилятора системы охлаждения
• K2 - Реле кондиционера; Электромагнитная муфта компрессора кондиционера
• K3 - Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера); Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером - через резистор)
• K4 - Реле топливного насоса и катушки зажигания; Топливный насос и катушка зажигания
• K5 - Главное реле системы управления двигателем; Датчики концентрации кислорода (цепь подогрева): датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К1. КЗ, К2; ЭБУ системы управления двигателем
• K6 - Не используется
• K7 - Реле противотуманных фар; Лампы противотуманных фар
• K8 - Реле вентилятора отопителя; Электродвигатель вентилятора отопителя

В использованном ремонтном перечне контакты реле K1-K8 не имеют отдельной подтверждённой строки номиналов. На схеме и в списке сохранены их назначения без придуманных токов; замену подбирайте по маркировке установленного реле. K6 в этом исполнении не используется.

Подкапотный блок для двигателей 11189 и 21129

Данный блок появился до рестайлинга FL. Его нумерация отличается от Renault: силовые вставки обозначены F43-F47 и F51-F52, а верхнее реле отопителя - K11. Контур и расположение элементов сверены с рисунком этого исполнения; позиции системы газового питания относятся только к оснащённым ею автомобилям.

• F43 - 25 А - Система управления газовым питанием в соответствующем исполнении
• F44 - 25 А - Блок управления ABS
• F45 - 50 А - Блок управления ABS
• F46 - 60 А - Выключатель зажигания и защита бортовой сети
• F47 - 60 А - Защита бортовой сети и салонный блок предохранителей
• F51 - 25 А - Топливный насос, контроллер двигателя, управление реле вентилятора радиатора, главным реле ЭСУД и реле компрессора кондиционера, датчики кислорода, клапан продувки адсорбера, форсунки; для 11189 - двухвыводная катушка 2×2, для 21129 - индивидуальные катушки, клапан длины впуска и датчик фаз
• F52 - 40 А - Вентилятор охлаждения радиатора и муфта компрессора кондиционера

Реле блока 11189/21129

• K2 - 20 А - Система газового питания в соответствующем исполнении
• K3 - 40 А - Большая скорость вентилятора охлаждения радиатора
• K4 - 20 А - Главное реле ЭСУД
• K5 - 20 А - Топливный насос
• K6 - 20 А - Муфта компрессора кондиционера
• K7 - 20 А - Малая скорость вентилятора охлаждения радиатора
• K9 - 20 А - Противотуманные фары
• K11 - 40 А - Вентилятор отопителя

Не заменяйте заводские обозначения K2, K3 и K11 последовательной нумерацией из другой картинки. Цепь обогрева заднего стекла использует отдельное салонное реле K1, а не подкапотное реле с совпадающей цифрой из схемы Renault.

Как заменить предохранитель и проверить цепь

Выключите зажигание и отключите потребители. Найдите нужную позицию по обозначению выбранного блока, извлеките вставку пластиковым съёмником и проверьте её целостность. Устанавливайте предохранитель того же типа и номинала. Реле подбирайте по маркировке, схеме контактов и характеристикам, а не только по размеру корпуса. Перед работой с силовыми соединениями отключите минусовую клемму аккумулятора.

Если исправная вставка снова перегорает, необходимо проверить проводку и подключённое устройство. Не заменяйте защиту перемычкой и не повышайте допустимый ток. Заводское руководство рекомендует обращаться к дилеру при затруднённом доступе к подкапотному блоку. После сборки закрепите крышки и убедитесь, что отказавшее оборудование работает.
