Предохранители Lada Granta FL с 2018 года: схемы блоков и реле

У Lada Granta FL с 2018 года одинаковый номер предохранителя может относиться к разным цепям. Салонный блок расположен слева под панелью приборов. Силовые вставки находятся рядом с аккумулятором под капотом. Ниже приведены отдельные схемы и расшифровки по заводским руководствам 2021 и 2025 годов. Выбирайте вариант по документации и оснащению своей машины, а номинал проверяйте перед заменой.

Салонный блок Granta FL: вариант по руководству 2021 года

Крышка расположена слева от рулевой колонки и удерживается фиксаторами. После снятия не тяните её за провод выключателя багажника, если он установлен. Схема относится к комплектациям из заводской редакции 2021 года, включая вариантные цепи АКП, АМТ, кузовной электроники и дополнительного оборудования. Установленное оснащение определяет, какие позиции заняты. Прикуриватель и салонная розетка защищены F25 — 15 А, розетка багажника при наличии — F39 — 15 А.

Предохранители F1–F46

• F1 — 15 А — Реле малой скорости вентилятора К18, большой скорости К4 и муфты кондиционера К10; контроллер двигателя, форсунки и катушки зажигания. Состав зависит от двигателя и оснащения.
• F2 — 7,5 А — Клапан заслонки впуска двигателя 21127, клапан продувки адсорбера, датчики кислорода, фаз и массового расхода воздуха по исполнению; селектор АМТ. Цепь контроля давления шин обозначена как резерв.
• F3 — 5 А — Контроллер ABS/ESC.
• F4 — 15 А — Контроллер подушек безопасности.
• F5 — 7,5 А — Управляющие цепи стартера/АКП, реле зажигания К1, обогрева стекла К6, сидений К13, ветрового стекла К14, насоса К12; блок обогрева ветрового стекла, контроллер двигателя, аудиосистема, электроусилитель, переключатель стеклоочистителя, кузовной блок, «ЭРА-ГЛОНАСС», выключатели педалей, приборы, блок и выключатель замков, кондиционер, датчик скорости и переключатель режимов АКП, контроллер АМТ — по комплектации. Цепь контроля давления шин указана как резерв.
• F6 — 5 А — Обогрев зеркал.
• F7 — 10 А — Дальний свет правой фары.
• F8 — 10 А — Дальний свет левой фары.
• F9 — 5 А — Габаритные огни правого борта.
• F10 — 5 А — Габаритные огни левого борта, освещение номерного знака, подсветка приборов и клавиш; освещение багажника в соответствующем исполнении.
• F11 — 5 А — Задние противотуманные огни.
• F12 — 10 А — Ближний свет правой фары.
• F13 — 10 А — Ближний свет левой фары.
• F14 — 20 А — Кузовной блок, очиститель заднего стекла по исполнению, омыватель и очиститель ветрового стекла, подрулевой переключатель стеклоочистителей.
• F15 — 10 А — Очиститель и омыватель заднего стекла.
• F16 — 7,5 А — Задний ход, указатели поворота и блок парковки при наличии.
• F17 — 5 А — Блок управления замками дверей.
• F18 — 15 / 5 / 20 А — Замок и освещение багажника, реле его привода и блок замков дверей — 15 либо 20 А в соответствующих исполнениях; выключатель замка и освещение багажника — 5 А в другом исполнении.
• F19 — Резерв.
• F20 — Резерв.
• F21 — 15 А — Электродвигатель топливного насоса.
• F22 — 7,5 А — Выключатель и фонари стоп-сигналов, дополнительный стоп-сигнал; контроллер ABS/ESC и контроллер АМТ по исполнению.
• F23 — 5 А — Комбинация приборов и диагностический разъём.
• F24 — 10 А — Звуковой сигнал и реле К8.
• F25 — 15 А — Салонная розетка дополнительных потребителей/прикуриватель.
• F26 — 10 А — Аудиосистема и разгрузочное реле К1.
• F27 — 10 А — Правая противотуманная фара при наличии.
• F28 — 10 А — Левая противотуманная фара при наличии.
• F29 — 15 А — Обогрев передних сидений при наличии.
• F30 — 10 А — Дневные ходовые огни.
• F31 — 10 А — Кузовной блок: повороты, питание блока и дневные ходовые огни — по исполнению.
• F32 — 30 А — Кузовной блок: стеклоподъёмники, замки дверей и багажника, датчик дождя, плафоны вещевого ящика, багажника и салона — по исполнению.
• F33 — 5 А — Модуль двери водителя.
• F34 — 7,5 А — Муфта компрессора кондиционера; контроллер климатической установки по исполнению.
• F35 — 15 А — Контроллер АКП и привод её управления при наличии.
• F36 — 15 А — Аварийная сигнализация: реле К15 и К16 по исполнению.
• F37 — 15 / 5 / 25 А — Замок и освещение багажника, реле привода и блок замков — 15 либо 25 А в соответствующих исполнениях; выключатель замка и освещение багажника — 5 А в другом исполнении.
• F38 — 10 А — Дневные ходовые огни.
• F39 — 15 А — Розетка дополнительных потребителей в багажнике при наличии.
• F40 — 10 А — Разъём светотехники прицепа.
• F41 — 50 А — Обогрев ветрового стекла при наличии.
• F42 — 30 А — Обогрев заднего стекла и наружных зеркал при наличии.
• F43 — 50 А — Контроллер АМТ при наличии.
• F44 — 30 А — Вентилятор отопителя и контроллер климатической установки по исполнению.
• F45 — 30 А — Передние электростеклоподъёмники и управление наружными зеркалами по исполнению.
• F46 — Резерв.

Реле K1–K18

• K1 — 50 А — Разгрузочное реле выключателя зажигания.
• K2 — 30 А — Дополнительное реле стартера.
• K3 — 30 А — Стеклоочиститель ветрового стекла либо автозапуск в соответствующем исполнении.
• K4 — 30 А — Максимальная скорость вентилятора охлаждения по исполнению.
• K5 — 30 А — Повороты и аварийная сигнализация либо реле К15А автозапуска по исполнению.
• K6 — 30 А — Обогрев заднего стекла.
• K7 — 20 А — Дальний свет фар.
• K8 — 20 А — Звуковой сигнал.
• K9 — 20 А — Ближний свет фар.
• K10 — 20 А — Муфта компрессора кондиционера при наличии.
• K11 — 20 А — Главное реле ЭСУД.
• K12 — 20 А — Топливный насос.
• K13 — 20 А — Обогрев сидений при наличии.
• K14 — 70 А — Обогрев ветрового стекла при наличии.
• K15 — 20 А — Включение аварийной сигнализации.
• K16 — 30 А — Питание аварийной сигнализации либо включение фонаря заднего хода по исполнению.
• K17 — 30 А — Питание стеклоподъёмников либо вентилятор охлаждения при автозапуске по исполнению.
• K18 — 30 А — Минимальная скорость вентилятора охлаждения при наличии.

Несколько значений у F18 и F37 относятся к разным электрическим исполнениям. Это не выбор номинала по желанию: сверяйте строку своего руководства, подключённые цепи и маркировку. У F47–F52 есть обозначения на заводском рисунке корпуса, но в таблицах этой редакции для них не опубликованы назначения и номиналы; они не представлены как рабочие цепи.

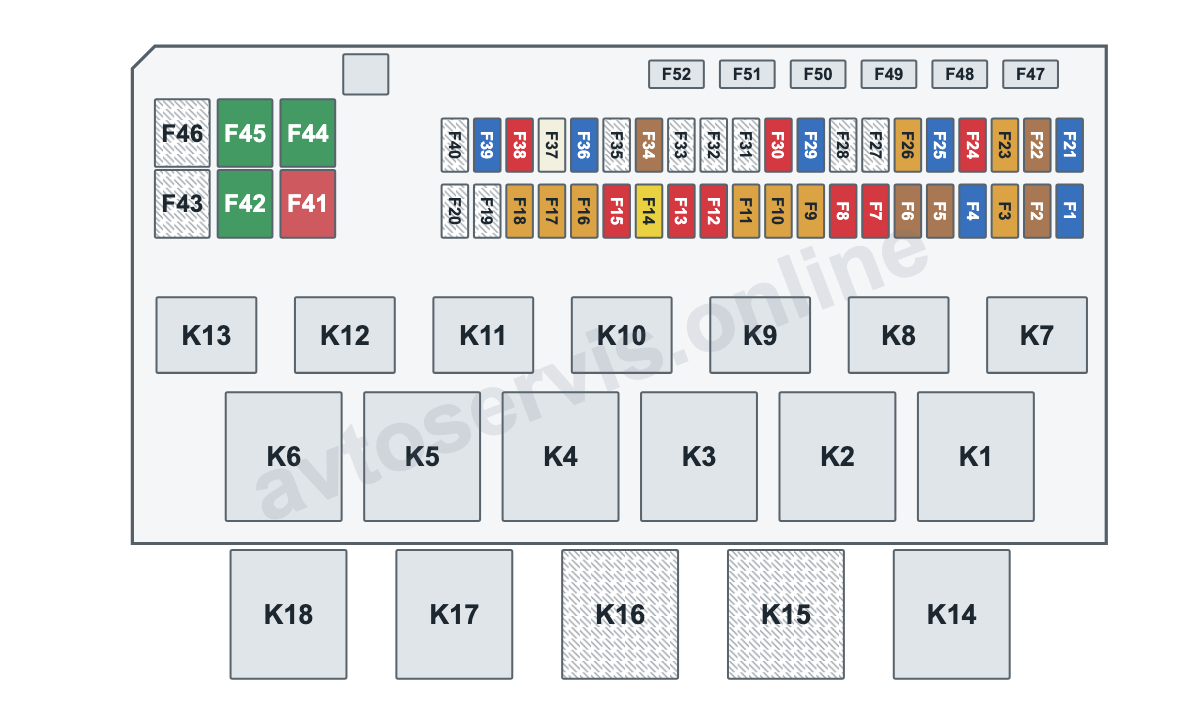

Позднее исполнение Granta FL: руководство от 31 января 2025 года

Ниже полностью приведено исполнение из редакции 2025 года. Его нельзя определять только по внешнему сходству корпуса или автоматически распространять на все FL с 2018 года. Здесь F37 — 25 А относится к «ЭРА-ГЛОНАСС», F38 — 10 А — к аудиосистеме, F39 — 15 А — к разъёму светотехники прицепа. Для автомобиля с другим заводским руководством нужна соответствующая ему расшифровка.

Предохранители F1–F46 позднего исполнения

• F1 — 15 А — Реле малой скорости вентилятора К18, большой скорости К4 и муфты кондиционера К10; контроллер двигателя, форсунки и катушки зажигания. Состав зависит от двигателя и оснащения.
• F2 — 7,5 А — Клапан заслонки впуска двигателя 21127, клапан продувки адсорбера, датчики кислорода, фаз и абсолютного давления — по двигателю.
• F3 — 5 А — Контроллер ABS/ESC.
• F4 — 15 А — Контроллер подушек безопасности.
• F5 — 7,5 А — Реле зажигания К1, обогрева заднего стекла К6, сидений К13 и топливного насоса К12; блок обогрева ветрового стекла, контроллер двигателя, аудиосистема, электроусилитель, «ЭРА-ГЛОНАСС», выключатели педалей, комбинация приборов, блок замков и выключатель кондиционера — по оснащению.
• F6 — 7,5 А — Обогрев зеркал при наличии.
• F7 — 10 А — Дальний свет правой фары.
• F8 — 10 А — Дальний свет левой фары.
• F9 — 5 А — Габаритные огни правого борта.
• F10 — 5 А — Габаритные огни левого борта, освещение номерного знака, подсветка приборов и клавиш; освещение багажника в соответствующем исполнении.
• F11 — 5 А — Задние противотуманные огни.
• F12 — 10 А — Ближний свет и электрокорректор правой фары при наличии.
• F13 — 10 А — Ближний свет и электрокорректор левой фары при наличии.
• F14 — 20 А — Омыватель и очиститель ветрового стекла, подрулевой переключатель стеклоочистителей.
• F15 — 10 А — Очиститель заднего стекла при наличии.
• F16 — 5 А — Выключатели заднего хода и аварийной сигнализации.
• F17 — 5 А — Блок управления замками дверей.
• F18 — 5 А — Блок управления блокировкой дверей, выключатель багажника, плафон багажника и блок освещения салона.
• F19 — Резерв.
• F20 — Резерв.
• F21 — 15 А — Электродвигатель топливного насоса.
• F22 — 7,5 А — Выключатель стоп-сигналов.
• F23 — 5 А — Комбинация приборов, диагностический разъём и блок иммобилайзера при наличии.
• F24 — 10 А — Звуковой сигнал и реле К8.
• F25 — 15 А — Салонная розетка дополнительных потребителей/прикуриватель.
• F26 — 5 А — Аудиосистема при наличии.
• F27 — Резерв.
• F28 — Резерв.
• F29 — 15 А — Обогрев передних сидений при наличии.
• F30 — 10 А — Дневные ходовые огни.
• F31 — Резерв.
• F32 — Резерв.
• F33 — Резерв.
• F34 — 7,5 А — Муфта компрессора кондиционера при наличии.
• F35 — Резерв.
• F36 — 15 А — Аварийная сигнализация.
• F37 — 25 А — Блок «ЭРА-ГЛОНАСС» при наличии.
• F38 — 10 А — Аудиосистема при наличии.
• F39 — 15 А — Разъём светотехники прицепа.
• F40 — Резерв.
• F41 — 50 А — Обогрев ветрового стекла при наличии.
• F42 — 30 А — Обогрев заднего стекла и наружных зеркал при наличии.
• F43 — Резерв.
• F44 — 30 А — Вентилятор отопителя при наличии.
• F45 — 30 А — Передние электростеклоподъёмники и управление наружными зеркалами по исполнению.
• F46 — Резерв.

Реле K1–K18 позднего исполнения

• K1 — 50 А — Разгрузочное реле выключателя зажигания.
• K2 — 30 А — Дополнительное реле стартера.
• K3 — 30 А — Стеклоочиститель ветрового стекла либо автозапуск в соответствующем исполнении.
• K4 — 30 А — Максимальная скорость вентилятора охлаждения по исполнению.
• K5 — 30 А — Повороты и аварийная сигнализация либо реле К15А автозапуска по исполнению.
• K6 — 30 А — Обогрев заднего стекла.
• K7 — 20 А — Дальний свет фар.
• K8 — 20 А — Звуковой сигнал.
• K9 — 20 А — Ближний свет фар.
• K10 — 20 А — Муфта компрессора кондиционера при наличии.
• K11 — 20 А — Главное реле ЭСУД.
• K12 — 20 А — Топливный насос.
• K13 — 20 А — Обогрев сидений при наличии.
• K14 — 70 А — Обогрев ветрового стекла при наличии.
• K15 — Резерв.
• K16 — Резерв.
• K17 — 30 А — Питание стеклоподъёмников либо вентилятор охлаждения при автозапуске по исполнению.
• K18 — 30 А — Минимальная скорость вентилятора охлаждения при наличии.

Обозначение «резерв» в этой таблице относится именно к указанному исполнению. Отсутствие подушки безопасности, ABS, обогрева или другого оборудования в конкретной комплектации не является основанием переносить туда предохранитель иной цепи. Для более поздней редакции автомобиля приоритет имеет выданное с ним руководство.

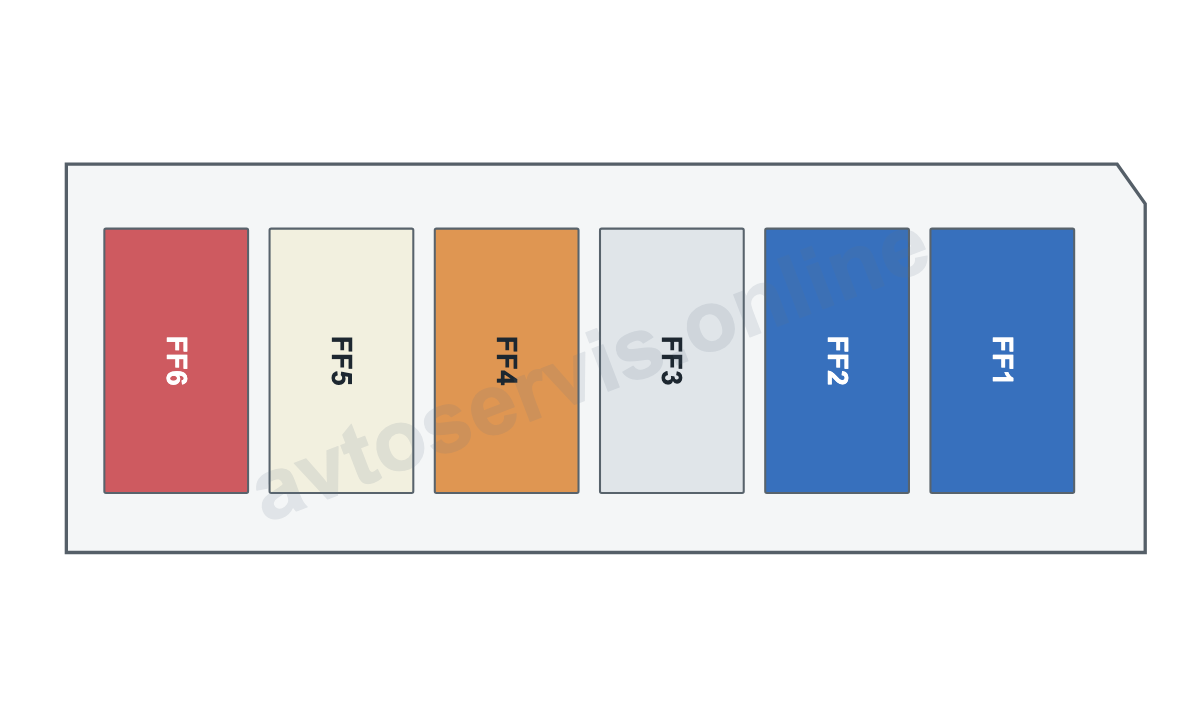

Блок силовых предохранителей под капотом

Шестипозиционный держатель расположен рядом с аккумулятором под собственной крышкой. Его обозначения FF не продолжают нумерацию F салонного блока. Приведённая ниже таблица совпадает в проверенных редакциях 2021 и 2025 годов; наличие защищаемых систем зависит от оснащения.

• FF1 — 60 А — Генератор.
• FF2 — 60 А — Генератор.
• FF3 — 30 / 40 А — Вентилятор охлаждения: 30 А без кондиционера, 40 А с кондиционером либо климатической установкой.
• FF4 — 40 А — Контроллер ABS/ESC при наличии.
• FF5 — 25 А — Контроллер ABS/ESC при наличии.
• FF6 — 50 А — Электроусилитель рулевого управления при наличии.

Силовые вставки не заменяют обычными малыми предохранителями. Перед снятием отключите минусовую клемму аккумулятора; при следах перегрева держателя сначала требуется устранить плохой контакт или неисправность цепи. Реле K1–K18 для этих исполнений перечислены в салонном блоке, а не в отдельном подкапотном наборе.

Замена и выбор подходящей схемы

Выключите зажигание, извлеките вставку съёмником и проверьте её мультиметром. Используйте тот же тип и подтверждённый номинал. Если F25 перегорает после подключения зарядного устройства, отключите устройство и проверьте розетку на посторонние предметы и замыкание. Повторное перегорание требует проверки цепи; перемычка и увеличение номинала не устраняют причину.
