Предохранители Kia Rio X (FB, 2017–2022): полные схемы блоков и реле

Предохранители Kia Rio X относятся к поколению FB, выпускавшемуся в 2017–2022 годах. Салонный блок расположен за крышкой панели со стороны водителя. Основной подкапотный блок находится в моторном отсеке. Здесь разобран российский Rio X по руководству 2020 года. Перед заменой сверяйте обозначения и номиналы с крышкой своего автомобиля.

Розетки выбранного Rio X защищают «РОЗЕТКА ПИТАНИЯ 2» и «РОЗЕТКА ПИТАНИЯ 3» по 20 А. Подкапотная «РОЗЕТКА ПИТАНИЯ 1» на 40 А относится к отдельной питающей ветви.

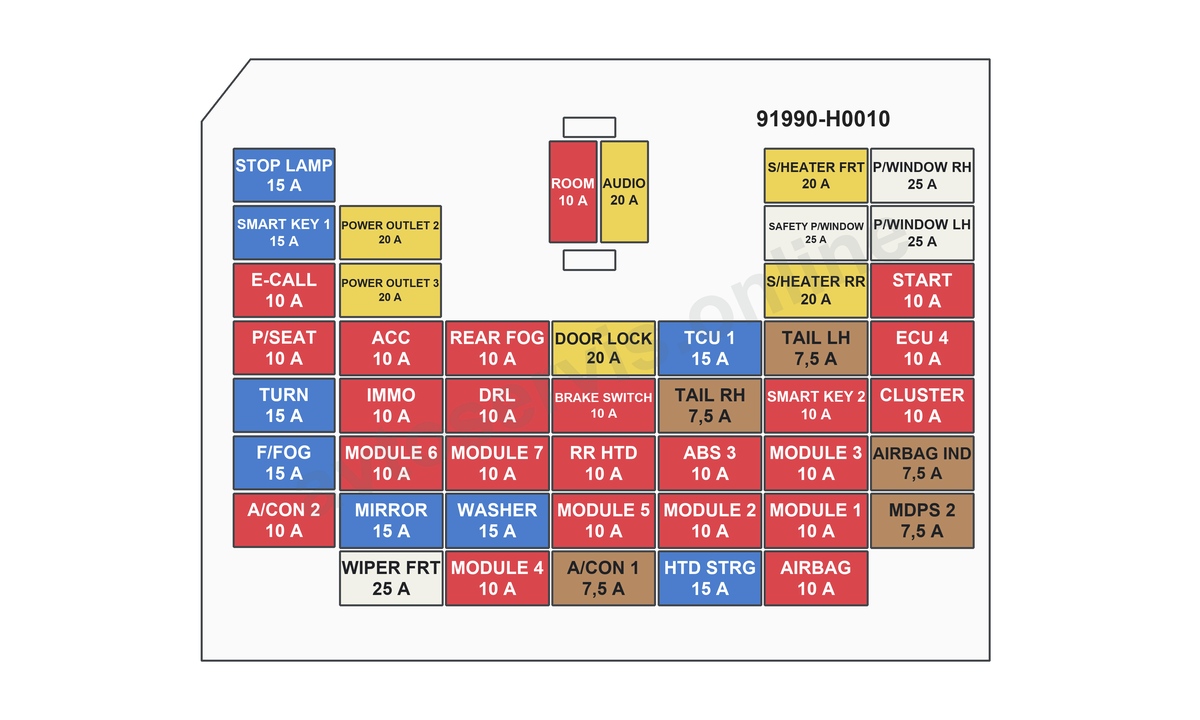

Салонный блок предохранителей

Rio X-Line выпускался с 2017 года; название Rio X появилось после обновления 2020 года. Это хэтчбек четвёртого поколения Rio, поэтому его нельзя считать новым пятым поколением.

Схема сохраняет расположение элементов выбранного блока. Названия и символы следует читать вместе с номиналом из полного перечня; похожее положение вставки в другом исполнении не определяет её назначение.

Полная расшифровка салонных предохранителей

• ЛАМПА СТОПСИГНАЛА — 15 А: Электронный блок стоп-сигнала.
• ЭЛЕКТРОННЫЙ КЛЮЧ 1 — 15 А: ЭБУ электронного ключа.
• ПРИВОД СИДЕНИЯ — 10 А: Поясничная поддержка.
• E-CALL — 10 А: Блок экстренного вызова.
• УКАЗАТЕЛЬ ПОВОРОТА — 15 А: Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и освещения (SLM).
• ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА — 15 А: Реле передней противотуманной фары.
• КОНДИЦИОНЕР ВОЗДУХА 2 — 10 А: Модуль управления системой кондиционирования воздуха.
• РОЗЕТКА ПИТАНИЯ 2 — 20 А: Розетка питания №1.
• РОЗЕТКА ПИТАНИЯ 3 — 20 А: Розетка питания №2.
• ACC — 10 А: Реле розетки питания, блок экстренного вызова, аудиовизуальное головное устройство с навигацией, аудиосистема, блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и освещения (SLM), переключатель наружного зеркала заднего вида с электроприводом, ЭБУ электронного ключа.
• ЗЕРКАЛО ЗАДНЕГО ВИДА — 15 А: Складное зеркало.
• ИММОБИЛАЙЗЕР — 10 А: Блок иммобилайзера.
• ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ — 15 А: Электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя, многофункциональный переключатель.
• ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ — 25 А: Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, распределительная коробка моторного отсека (реле стеклоочистителя 1).
• ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ — 10 А: Реле задней противотуманной фары.
• DRL — 10 А: Реле дневных ходовых огней (DRL).
• МОДУЛЬ 6 — 10 А: Модуль обогревателя сиденья водителя/пассажира, модуль обогревателя заднего сидения с левой/правой стороны, реле электрических стеклоподъемников, обогреватель форсунок стеклоомывателей, реле правого/левого обогревателя переднего стекла.
• ОМЫВАТЕЛЬ — 15 А: Многофункциональный переключатель.
• МОДУЛЬ 7 — 10 А: Блок управления оборудованием кузова (ВСМ).
• ПОТОЛОЧНЫЙ ПЛАФОН — 10 А: Лампа освещения багажника (5DR), плафон освещения багажника (4DR), модуль управления системой кондиционирования воздуха, комбинация приборов, фонарь местного освещения, центральный плафон освещения салона, блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и освещения (SLM), разъем линии передачи данных, реле потолочного фонаря.
• АУДИОСИСТЕМА — 20 А: Аудиосистема, аудиовизуальное головное устройство с навигацией.
• БЛОКИРОВКА ДВЕРЕЙ — 20 А: Реле блокирования/разблокирования дверей, реле разблокирования двери багажного отделения.
• ДАТЧИК ПОЛОЖЕНИЯ ТОРМОЗНОЙ ПЕДАЛИ — 10 А: ЭБУ электронного ключа, выключатель стоп-сигналов.
• ОБОГРЕВ ЗАДНЕГО СТЕКЛА — 10 А: Наружное зеркало заднего вида со стороны водителя/переднего пассажира, ЭБУ кондиционера.
• МОДУЛЬ 5 — 10 А: Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и освещения (SLM), ЭБУ электронного ключа.
• КОНДИЦИОНЕР ВОЗДУХА 1 — 7,5 А: Модуль управления системой кондиционирования воздуха, распределительная коробка моторного отсека (реле вентилятора кондиционера).
• БУТ 1 — 15 А: Переключатель диапазонов, индикатор положения рычага селектора автоматической коробки передач, выключатель стоп-сигналов, распределительная коробка моторного отсека (предохранитель — фонарь заднего хода).
• ПРАВЫЙ ЗАДНИЙ ГАБАРИТНЫЙ ФОНАРЬ — 7,5 А: Правая передняя фара, дневные ходовые огни с правой стороны (DRL), ILL (+), правый задний комбинированный фонарь (вх./вых.).
• ABS 3 — 10 А: Модуль управления электронной системы динамической стабилизации (ESC).
• МОДУЛЬ 3 — 10 А: Блок управления оборудованием кузова (ВСМ), переключатель на передней панели.
• ПОДОГРЕВ РУЛЕВОГО КОЛЕСА — 15 А: Подрулевая спираль.
• ПОДОГРЕВ ПЕРЕДНЕГО СИДЕНЬЯ — 20 А: Модуль обогревателя сиденья водителя/пассажира.
• ЛЕВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ — 25 А: Блок электростеклоподъемника двери водителя с защитой от защемления.
• ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ — 20 А: Модуль обогревателя заднего сиденья с левой/правой стороны.
• ЛЕВЫЙ ЗАДНИЙ ГАБАРИТНЫЙ ФОНАРЬ — 7,5 А: Левая передняя фара, дневные ходовые огни с левой стороны (DRL), левый/правый фонарь освещения номерного знака, левый задний комбинированный фонарь (вх./вых.).
• ЭЛЕКТРОННЫЙ КЛЮЧ 2 — 10 А: ЭБУ электронного ключа.
• МОДУЛЬ 2 — 10 А: Модуль обогревателя сиденья водителя/пассажира, подрулевая спираль, модуль обогревателя заднего сиденья с левой/правой стороны, блок экстренного вызова, аудиосистема, аудиовизуальное головное устройство с навигацией, индикатор положения рычага селектора автоматической коробки передач, левый/правый привод устройства регулировки наклона фар, модуль управления системой кондиционирования воздуха, комбинация приборов.
• МОДУЛЬ 1 — 10 А: Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и освещения (SLM).
• ПОДУШКИ БЕЗОПАСНОСТИ — 10 А: Блок управления системы пассивной безопасности (SRS).
• ПРАВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК — 25 А: Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника пассажира.
• ЛЕВЫЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК — 25 А: Главный переключатель электростеклоподъемников.
• ЗАПУСК — 10 А: При наличии иммобилайзера и электронного ключа ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), распределительная коробка моторного отсека (реле стартера). При наличии иммобилайзера и электронного ключа: переключатель диапазонов КПП.
• ЭБУ 4 — 10 А: ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, модуль иммобилайзера.
• КОМБИНАЦИЯ ПРИБОРОВ — 10 А: Комбинация приборов.
• ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ — 7,5 А: Комбинация приборов.
• MDPS 2 — 7,5 А: Блок электроусилителя рулевого управления (MDPS).

В цепях кузовной электроники один предохранитель может питать несколько устройств. При исправной вставке проверьте питание и контакт в цепи; не заменяйте её только по названию симптома.

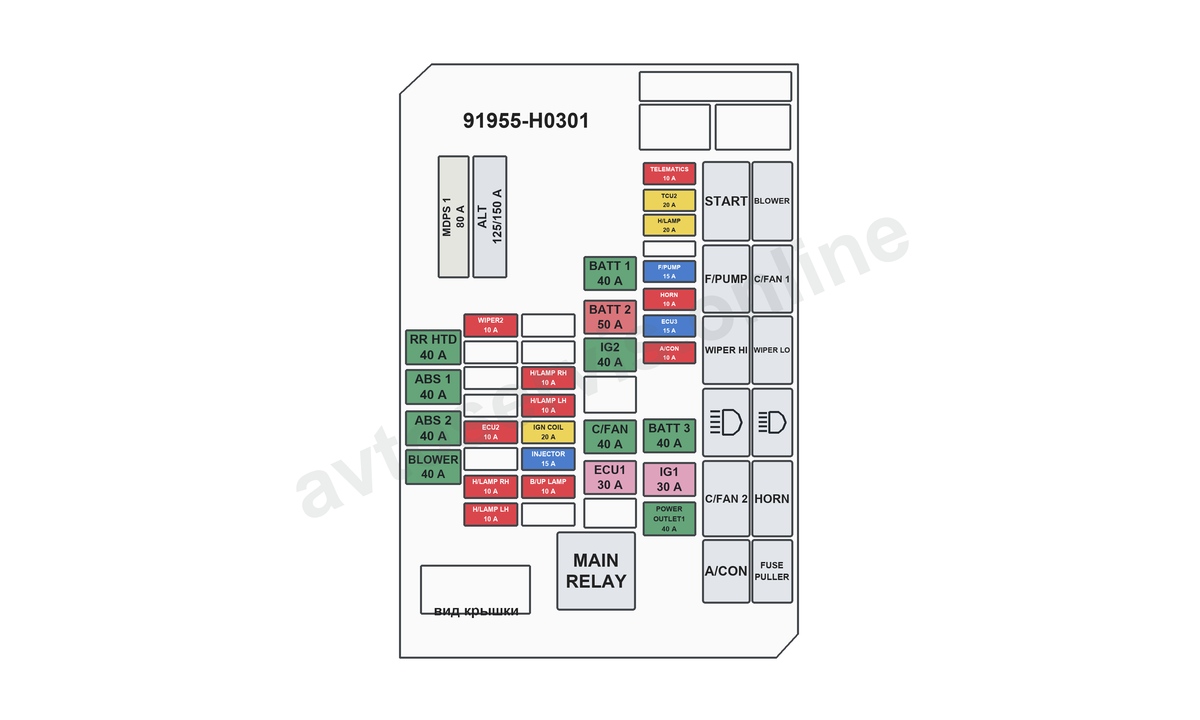

Блок предохранителей под капотом

Силовые вставки и реле имеют другую конструкцию, чем малые салонные предохранители. Указанные в расшифровке индексы двигателей и условия оснащения сохраняют заводскую применимость каждой цепи.

В выбранном русском руководстве подпись «ЛЕВАЯ ФАРА БЛИЖНИЙ СВЕТ» повторяется у двух разных цепей. Строка на 10 А относится к отдельной фаре, а строка на 20 А по графе защищаемой цепи питает реле дальнего и ближнего света. Эти вставки не взаимозаменяемы; положение проверяют по крышке блока.

Полная расшифровка подкапотного блока

• MDPS 1 — 80 А: Блок электроусилителя рулевого управления (MDPS).
• ГЕНЕРАТОР — 125/150 А: Двигатель 1,4 л: 125 А; двигатель 1,6 л: 150 А. Предохранитель — АКБ1, АКБ2, ЗАЖИГАНИЕ2, ОБОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА, ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ, ECU1, TCU2, БЛИЖНИЙ СВЕТ ФАР, ТОПЛИВНЫЙ НАСОС, ЗВУКОВОЙ СИГНАЛ, ECU3, КОНДИЦИОНЕР ВОЗДУХА, АКБ3, ЗАЖИГАНИЕ1, РОЗЕТКА ПИТАНИЯ1.
• ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА — 40 А: Распределительная коробка приборной панели (реле обогревателя заднего стекла).
• АБС 1 — 40 А: Модуль управления электронной системы динамической стабилизации (ESC).
• АБС 2 — 40 А: Модуль управления электронной системы динамической стабилизации (ESC).
• ВЕНТИЛЯТОР — 40 А: Реле вентилятора кондиционера воздуха.
• СТЕКЛООЧИСТИТЕЛЬ — 10 А: Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя 1.
• ЭБУ 2 — 10 А: Разъем соединения.
• ПРАВАЯ ФАРА БЛИЖНИЙ СВЕТ — 10 А: Ближний свет, правая фара.
• ЛЕВАЯ ФАРА БЛИЖНИЙ СВЕТ — 10 А: Ближний свет, левая фара.
• ПРАВАЯ ФАРА ДАЛЬНИЙ СВЕТ — 10 А: Дальний свет, правая фара.
• ЛЕВАЯ ФАРА ДАЛЬНИЙ СВЕТ — 10 А: Дальний свет, левая фара.
• КАТУШКА ЗАЖИГАНИЯ — 20 А: Катушки зажигания №1–4, конденсатор.
• ФОРСУНКА — 15 А: ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), форсунки №1–4.
• ФОНАРИ ЗАДНЕГО ХОДА — 10 А: Выключатель фонаря заднего хода.
• АКБ 1 — 40 А: Распределительная коробка приборной панели (предохранители — ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ, DRL, ПОТОЛОЧНЫЙ ПЛАФОН, АУДИОСИСТЕМА, БЛОКИРОВКА ДВЕРЕЙ, ДАТЧИК ПОЛОЖЕНИЯ ТОРМОЗНОЙ ПЕДАЛИ).
• АКБ 2 — 50 А: Распределительная коробка приборной панели (предохранители — ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК ЛЕВОЙ ДВЕРИ С ЗАЩИТОЙ ОТ ЗАЩЕМЛЕНИЯ, ПОДОГРЕВ ЗАДНЕГО СИДЕНИЯ, реле электростеклоподъемника).
• ЗАЖИГАНИЕ 2 — 40 А: Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера.
• ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ — 40 А: Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения.
• ЭБУ 1 — 30 А: Главное реле.
• БУТ 2 — 20 А: PCM (комбинированный модуль управления двигателем и коробкой передач).
• Питание реле фар (в таблице «ЛЕВАЯ ФАРА БЛИЖНИЙ СВЕТ») — 20 А: Реле дальнего света фар, реле ближнего света фар.
• ТОПЛИВНЫЙ НАСОС — 15 А: Реле топливного насоса.
• ЗВУКОВОЙ СИГНАЛ — 10 А: Реле звукового сигнала.
• ЭБУ 3 — 15 А: ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач).
• КОНДИЦИОНЕР ВОЗДУХА — 10 А: Реле кондиционера воздуха.
• АКБ 3 — 40 А: Распределительная коробка приборной панели: ЛАМПА СТОП-СИГНАЛА, ЭЛЕКТРОННЫЙ КЛЮЧ, БЛОК ЭКСТРЕННОГО ВЫЗОВА, УКАЗАТЕЛЬ ПОВОРОТА, ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА, ИММОБИЛАЙЗЕР, реле заднего габаритного огня.
• ЗАЖИГАНИЕ 1 — 30 А: Выключатель зажигания, коробка реле PDM: реле IG1 и ACC.
• РОЗЕТКА ПИТАНИЯ 1 — 40 А: Распределительная коробка приборной панели: реле розетки питания.
• ТЕЛЕМАТИКА — 10 А: Устройство мониторинга.

Дополнительный силовой блок

Дополнительный блок используется при соответствующем оснащении. Его силовые цепи не следует подбирать по схеме основного корпуса.

• W/S HEATED — 80 А: Обогрев ветрового стекла; блок типа B, крышка 91975-H5110.
• START — 300 А: Силовая вставка стартера; блок типа B, крышка 91975-H5110.
• W/S LH — 50 А: Левая цепь обогрева ветрового стекла по пиктограмме LH на рисунке OFB077028.
• W/S RH — 50 А: Правая цепь обогрева ветрового стекла по пиктограмме RH на рисунке OFB077028.
• Малая позиция отдельного блока — номинал по рисунку не установлен: Позиция показана на рисунке, но цифра номинала в доступной копии недостаточно чёткая. Ампераж здесь не назначен по догадке; нужна штатная маркировка крышки конкретного автомобиля.

Серые элементы на схеме обозначают реле и крупные узлы крышки. Для цепей с заводским номером реле связь приведена в полном перечне; произвольная нумерация R1–R20 не добавлена.

После проверки установите защитную крышку до фиксации. Вода и грязь внутри корпуса повреждают контакты; номинал вставки не исправляет причину нагрева или плохого соединения.

Отдельный блок обогрева ветрового стекла

Две большие вставки на рисунке OFB077028 обозначены LH и RH и имеют по 50 А. Цифра номинала малой позиции в доступной заводской копии неразборчива; приблизительное значение вместо неё не приведено.

Как заменить предохранитель

• Выключите зажигание и все потребители, затем откройте нужный блок.
• Сверьте заводское обозначение и номинал; извлеките малую вставку штатным съёмником.
• Поставьте предохранитель того же типа и ампеража, проверьте его фиксацию и закройте крышку.

Если предохранитель снова перегорел, проверьте защищаемую цепь и подключённое оборудование. Перемычки и увеличение номинала опасны для проводки. Болтовые мультипредохранители и повреждённые силовые соединения требуют ремонта с соблюдением заводской процедуры.
