Предохранители Toyota RAV4 XA50 (2019-2025): бензиновые версии

Открытый основной подкапотный блок No.1 бензинового Toyota RAV4 XA50 LE 2.5 на автомобиле

Для североамериканского RAV4 XA50 рассматриваются модельные 2019-2025 годы. Ниже разобрано бензиновое исполнение A25A-FKS по монтажной карте с номиналами для раннего электрооборудования. Основной и вспомогательный узлы находятся под капотом. Малые салонные вставки доступны под панелью со стороны водителя. Гибрид и RAV4 Prime используют другие силовые карты.

Переднюю розетку защищает салонный P/OUTLET NO.1 на 15 А, на рисунке это №11. Цепь P/OUTLET NO.2 на 20 А находится в основном подкапотном блоке, на его карте это №9. Номера на схемах редакционные и начинаются заново для каждого узла; заводские места определяют по буквенным обозначениям и маркировке собственной крышки.

Салонный держатель под панелью

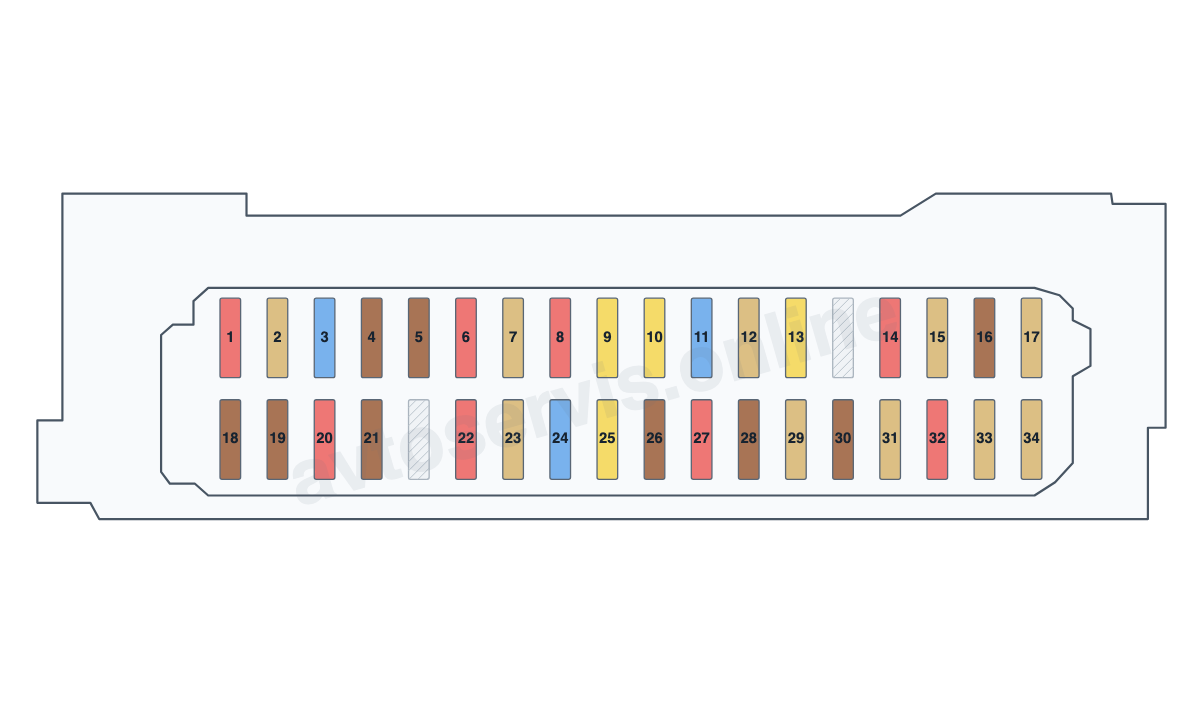

Цельная заводская компоновка салонного держателя RAV4 XA50, вид C

Два ряда выровнены по столбцам, а свободные места сохранены на своих позициях. Здесь используются D/L 15 А, DOME 10 А и WASHER 20 А. Значения из похожей схемы Corolla не заменяют эти номиналы, даже если форма белого корпуса кажется одинаковой.

Полная расшифровка малых салонных вставок

1. ECU-B NO.2 - 10 А: ABS, помощь при прохождении поворотов, отопление и кондиционирование, аудиосистема, автоматическое управление светом, усиление экстренного торможения, климатическая система сидений, помощь на спуске, распределение тормозных усилий, система доступа и пуска, электрический стояночный тормоз, обогрев зоны передних стеклоочистителей, жалюзи радиатора, фары, корректор фар, омыватель фар, электрообогрев ветрового стекла, помощь при трогании на подъёме, иммобилайзер, автоматическое выключение света, обогрев зеркал, связь блоков по CAN, навигация, разъём дополнительного оборудования, круговой обзор, электропривод двери багажника, электрические стеклоподъёмники, обогрев заднего стекла, подогрев сидений, управление переключением трансмиссии, система пуска, блокировка рулевого вала, телематическая система, охранная система, контроль давления в шинах, противобуксовочная система, система стабилизации, дистанционное управление замками.
2. ECU-B NO.1 - 5 А: система доступа и пуска, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
3. D/L - 15 А: отпирание двери багажника, управление дверными замками, двойная блокировка замков, система доступа и пуска, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
4. STOP - 7,5 А: ABS, помощь при прохождении поворотов, усиление экстренного торможения, помощь на спуске, распределение тормозных усилий, система доступа и пуска, электрический стояночный тормоз, помощь при трогании на подъёме, иммобилайзер, управление переключением трансмиссии, блокировка селектора, система пуска, блокировка рулевого вала, стоп-сигналы, охранная система, противобуксовочная система, система стабилизации, дистанционное управление замками.
5. AM2 - 7,5 А: система доступа и пуска, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
6. HAZ - 10 А: ABS, помощь при прохождении поворотов, усиление экстренного торможения, приборная панель, помощь на спуске, адаптивный круиз-контроль, распределение тормозных усилий, электрический стояночный тормоз, помощь при трогании на подъёме, предупреждение о выходе из полосы, система предупреждения столкновений, контроль ремней безопасности, система SRS, противобуксовочная система, указатели поворота и аварийная сигнализация, система стабилизации.
7. PANEL - 5 А: подсветка приборов и органов управления, беспроводная зарядка.
8. TAIL - 10 А: передние противотуманные фары, разъём дополнительного оборудования, разъём оборудования прицепа, задний противотуманный свет, габаритное освещение.
9. DOOR F/L - 20 А: электрические стеклоподъёмники.
10. DOOR F/R - 20 А: электрические стеклоподъёмники.
11. P/OUTLET NO.1 - 15 А: электрические розетки.
12. SFT LOCK-ACC - 5 А: блокировка селектора.
13. WASHER - 20 А: передние стеклоочистители и омыватель, задний стеклоочиститель и омыватель.
14. ECU-IG1 NO.4 - 10 А: отопление и кондиционирование, автоматическое управление светом, отпирание двери багажника, контроль слепых зон, климатическая система сидений, управление дверными замками, двойная блокировка замков, система доступа и пуска, передние противотуманные фары, обогрев зоны передних стеклоочистителей, передние стеклоочистители и омыватель, фары, корректор фар, омыватель фар, электрообогрев ветрового стекла, подсветка приборов и органов управления, иммобилайзер, контроль оставленного ключа, автоматическое выключение света, обогрев зеркал, связь блоков по CAN, навигация, разъём дополнительного оборудования, разъём дополнительного аудиооборудования, система обзора при парковке, торможение при парковке, электропривод двери багажника, электропривод сидений, электрические стеклоподъёмники, задний противотуманный свет, камера заднего вида, обогрев заднего стекла, задний стеклоочиститель и омыватель, подогрев сидений, система SRS, система пуска, блокировка рулевого вала, габаритное освещение, телематическая система, охранная система, контроль давления в шинах, парковочные датчики Toyota, дистанционное управление замками.
15. BKUP LP - 5 А: аудиосистема, свет заднего хода, контроль слепых зон, круиз-контроль, вариатор, автоматическая коробка и их индикация, управление автоматической коробкой и её индикация, управление двигателем, навигация, разъём оборудования прицепа, система обзора при парковке, торможение при парковке, задние парковочные датчики, камера заднего вида, управление переключением трансмиссии, телематическая система, парковочные датчики Toyota.
16. ECU-IG1 NO.2 - 7,5 А: полный привод, ABS, помощь при прохождении поворотов, автоматическое управление светом, усиление экстренного торможения, помощь на спуске, распределение тормозных усилий, электрический стояночный тормоз, передние противотуманные фары, фары, корректор фар, омыватель фар, помощь при трогании на подъёме, подсветка приборов и органов управления, автоматическое выключение света, задний противотуманный свет, габаритное освещение, противобуксовочная система, указатели поворота и аварийная сигнализация, система стабилизации.
17. ECU-IG1 NO.1 - 5 А: блокировка селектора.
18. FOG RR - 7,5 А: передние противотуманные фары, задний противотуманный свет.
19. OBD - 7,5 А: диагностический разъём DLC3.
20. DOME - 10 А: освещение салона.
21. TRUNK OPN - 7,5 А: отпирание двери багажника.
22. ECU-DCC NO.2 - 10 А: полный привод, ABS, помощь при прохождении поворотов, отопление и кондиционирование, аудиосистема, зеркало с автоматическим затемнением, автоматическое управление светом, отпирание двери багажника, свет заднего хода, контроль слепых зон, усиление экстренного торможения, система зарядки, приборная панель, круиз-контроль, вариатор, автоматическая коробка и их индикация, цифровое внутреннее зеркало, управление дверными замками, двойная блокировка замков, помощь на спуске, адаптивный круиз-контроль, распределение тормозных усилий, управление автоматической коробкой и её индикация, управление двигателем, система доступа и пуска, электрический стояночный тормоз, электрический усилитель руля, передние противотуманные фары, жалюзи радиатора, фары, корректор фар, омыватель фар, помощь при трогании на подъёме, иммобилайзер, контроль оставленного ключа, предупреждение о выходе из полосы, автоматическое выключение света, обогрев зеркал, навигация, разъём дополнительного оборудования, торможение при парковке, электропривод сидений, электрические стеклоподъёмники, система предупреждения столкновений, задние парковочные датчики, задний противотуманный свет, обогрев заднего стекла, контроль ремней безопасности, управление переключением трансмиссии, система SRS, система пуска, блокировка рулевого вала, система Stop & Start, габаритное освещение, телематическая система, охранная система, контроль давления в шинах, парковочные датчики Toyota, противобуксовочная система, указатели поворота и аварийная сигнализация, система стабилизации, беспроводная зарядка, дистанционное управление замками.
23. ECU-DCC NO.1 - 5 А: ABS, помощь при прохождении поворотов, автоматическое управление светом, усиление экстренного торможения, помощь на спуске, распределение тормозных усилий, электрический стояночный тормоз, передние противотуманные фары, фары, корректор фар, омыватель фар, помощь при трогании на подъёме, подсветка приборов и органов управления, автоматическое выключение света, задний противотуманный свет, габаритное освещение, контроль давления в шинах, противобуксовочная система, указатели поворота и аварийная сигнализация, система стабилизации.
24. RADIO - 15 А: аудиосистема, навигация, система обзора при парковке, камера заднего вида, телематическая система.
25. DOOR R/R - 20 А: электрические стеклоподъёмники.
26. S-HORN - 7,5 А: система доступа и пуска, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
27. STRG LOCK - 10 А: система доступа и пуска, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
28. DCM - 7,5 А: аудиосистема, навигация, телематическая система.
29. ECU-ACC - 5 А: отопление и кондиционирование, аудиосистема, автоматическое управление светом, свет заднего хода, круиз-контроль, вариатор, автоматическая коробка и их индикация, управление дверными замками, двойная блокировка замков, управление автоматической коробкой и её индикация, управление двигателем, система доступа и пуска, передние противотуманные фары, передние стеклоочистители и омыватель, фары, корректор фар, омыватель фар, подсветка приборов и органов управления, иммобилайзер, контроль оставленного ключа, автоматическое выключение света, обогрев зеркал, связь блоков по CAN, навигация, разъём дополнительного оборудования, круговой обзор, система обзора при парковке, электропривод двери багажника, электрические розетки, электрические стеклоподъёмники, задние парковочные датчики, задний противотуманный свет, камера заднего вида, обогрев заднего стекла, задний стеклоочиститель и омыватель, электропривод зеркал, управление переключением трансмиссии, система пуска, блокировка рулевого вала, система Stop & Start, габаритное освещение, телематическая система, охранная система, контроль давления в шинах, беспроводная зарядка, дистанционное управление замками.
30. ECU-IG1 NO.3 - 7,5 А: ABS, помощь при прохождении поворотов, отопление и кондиционирование, зеркало с автоматическим затемнением, автоматическое управление светом, усиление экстренного торможения, круиз-контроль, вариатор, автоматическая коробка и их индикация, цифровое внутреннее зеркало, помощь на спуске, адаптивный круиз-контроль, распределение тормозных усилий, управление автоматической коробкой и её индикация, управление двигателем, электрический стояночный тормоз, обогрев зоны передних стеклоочистителей, фары, корректор фар, омыватель фар, обогрев руля, электрообогрев ветрового стекла, помощь при трогании на подъёме, предупреждение о выходе из полосы, автоматическое выключение света, обогрев зеркал, круговой обзор, система предупреждения столкновений, обогрев заднего стекла, противобуксовочная система, система стабилизации, обогрев форсунок омывателя.
31. EPS-IG1 - 5 А: электрический усилитель руля, система Stop & Start.
32. A/BAG-IG2 - 10 А: приборная панель, контроль ремней безопасности, система SRS.
33. METER-IG2 - 5 А: полный привод, ABS, помощь при прохождении поворотов, отопление и кондиционирование, аудиосистема, автоматическое управление светом, свет заднего хода, контроль слепых зон, усиление экстренного торможения, система зарядки, приборная панель, круиз-контроль, вариатор, автоматическая коробка и их индикация, управление дверными замками, двойная блокировка замков, помощь на спуске, адаптивный круиз-контроль, распределение тормозных усилий, управление автоматической коробкой и её индикация, управление двигателем, система доступа и пуска, электрический стояночный тормоз, электрический усилитель руля, передние противотуманные фары, жалюзи радиатора, фары, корректор фар, омыватель фар, помощь при трогании на подъёме, иммобилайзер, контроль оставленного ключа, предупреждение о выходе из полосы, автоматическое выключение света, обогрев зеркал, навигация, торможение при парковке, система предупреждения столкновений, задние парковочные датчики, задний противотуманный свет, обогрев заднего стекла, контроль ремней безопасности, управление переключением трансмиссии, система SRS, система пуска, блокировка рулевого вала, система Stop & Start, габаритное освещение, телематическая система, охранная система, контроль давления в шинах, парковочные датчики Toyota, противобуксовочная система, указатели поворота и аварийная сигнализация, система стабилизации, дистанционное управление замками.
34. ECU-IG2 NO.3 - 5 А: ABS, помощь при прохождении поворотов, аудиосистема, усиление экстренного торможения, помощь на спуске, распределение тормозных усилий, электрический стояночный тормоз, помощь при трогании на подъёме, иммобилайзер, связь блоков по CAN, навигация, управление переключением трансмиссии, блокировка селектора, стоп-сигналы, телематическая система, противобуксовочная система, система стабилизации.

Питание левого заднего стеклоподъёмника относится к отдельной силовой стороне узла и показано ниже. Поэтому в малых рядах этой карты есть DOOR F/L, F/R и R/R, но нельзя добавлять сюда четвёртую малую вставку по аналогии с другой моделью.

Основной подкапотный блок No.1

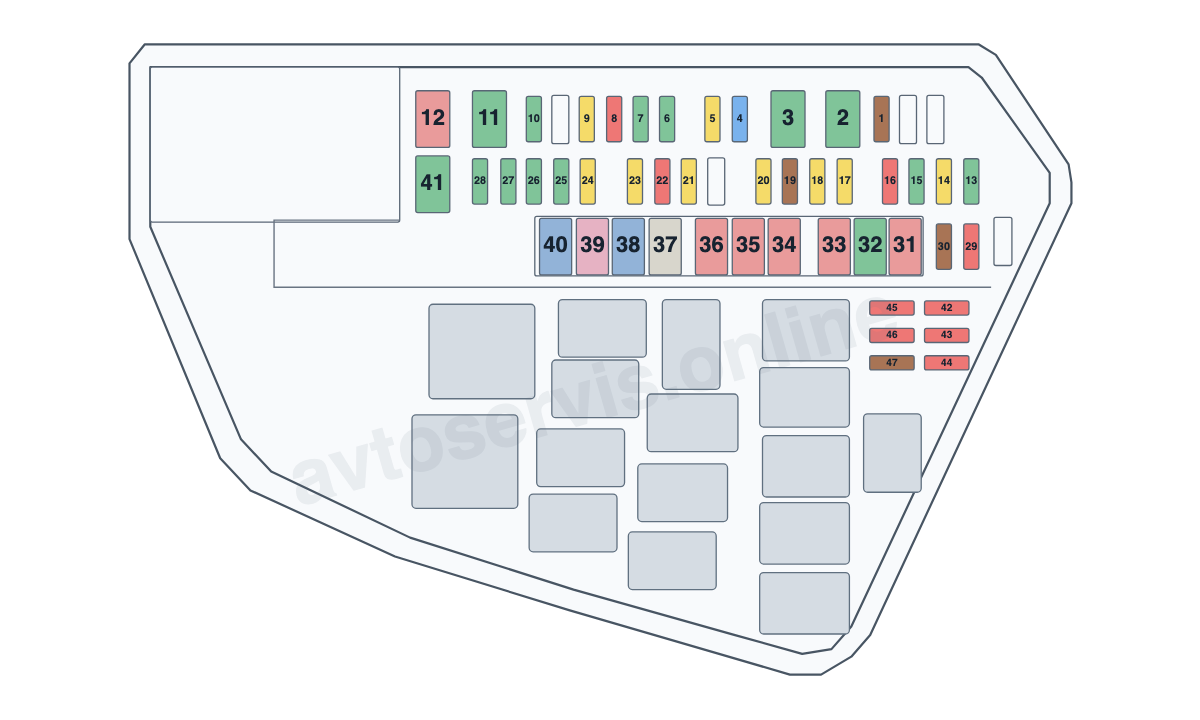

Цельная схема основного бензинового блока No.1 RAV4 XA50 с заводским контуром корпуса

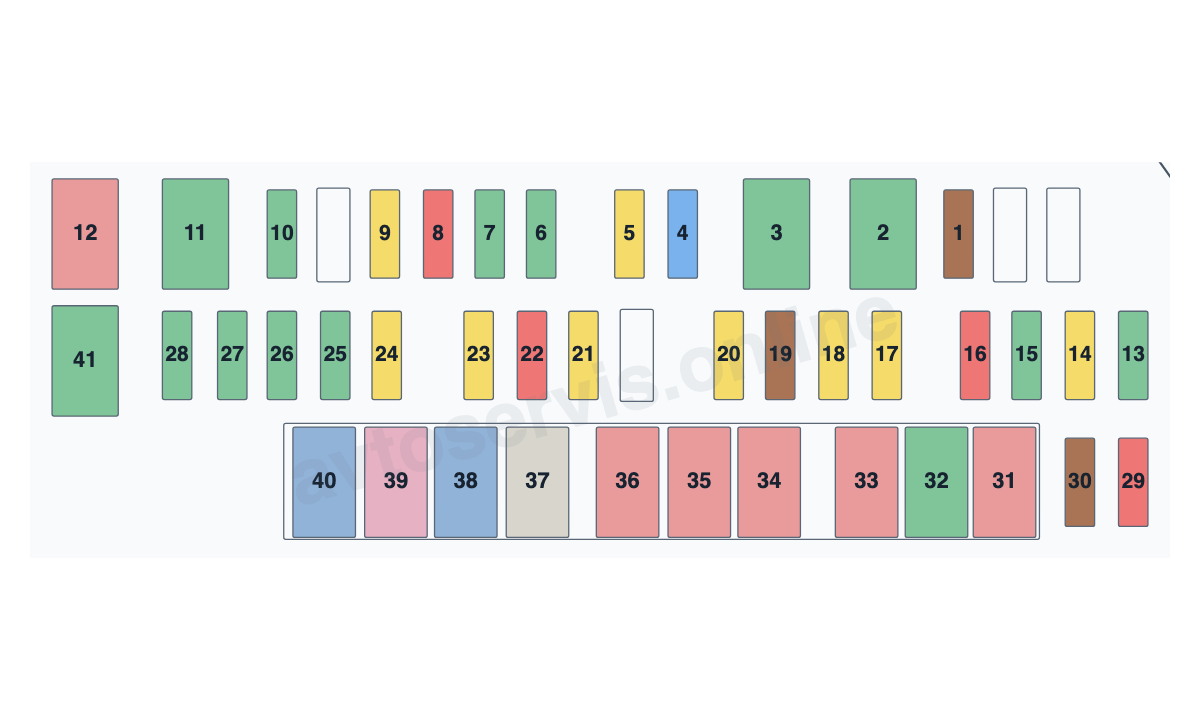

Увеличение левых номерных групп блока No.1 RAV4 XA50; цельная схема расположена выше

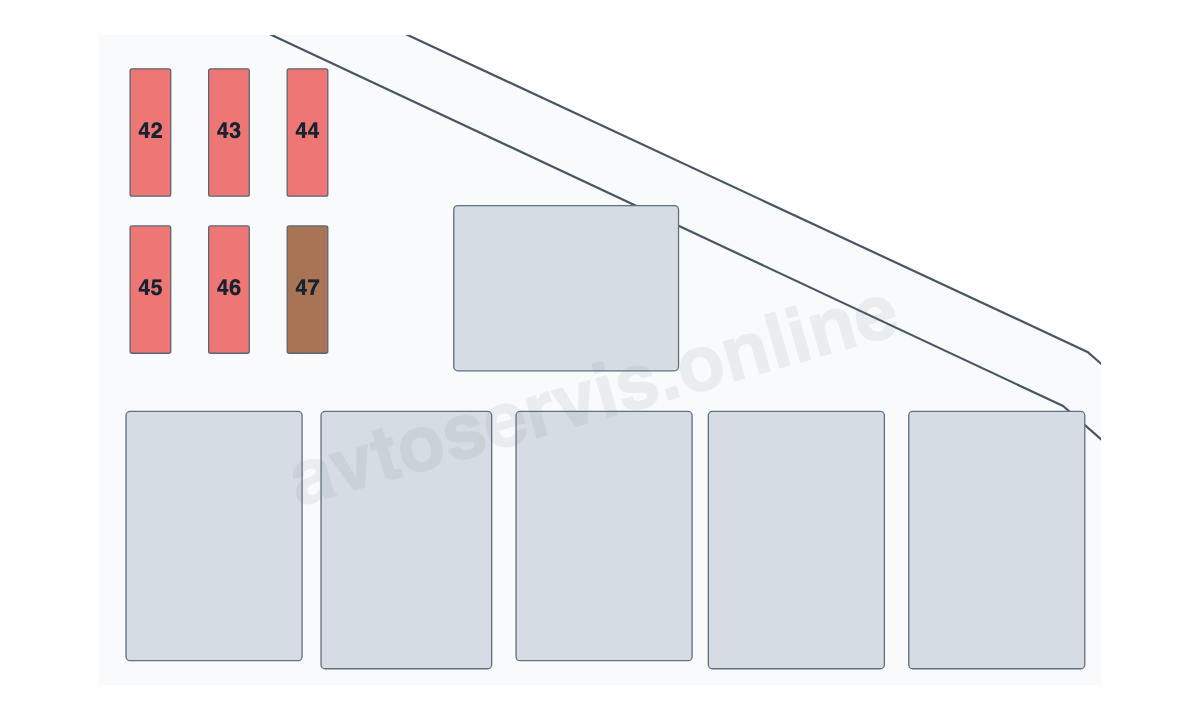

Увеличение Unit B в составе того же блока No.1 RAV4 XA50, позиции 42-47

На цельной карте сохранены скошенный корпус, две основные колонки малых вставок, силовая сборка и отдельная группа Unit B. Оба увеличения относятся к этому же корпусу. Серые соседние релейные места показаны для ориентации; их нельзя нумеровать по схеме другого поколения или силовой установки.

Полная расшифровка обозначенных вставок No.1

1. USB 2 - 7,5 А: электрические розетки.
2. DEF - 30 А: отопление и кондиционирование, обогрев зеркал, обогрев заднего стекла.
3. PBD - 30 А: электропривод двери багажника.
4. NOISE FILTER - 15 А: питание связанных цепей.
5. D-DBL LCK - 20 А: управление дверными замками, двойная блокировка замков.
6. S/HTR MAIN - 30 А: питание связанных цепей.
7. 4WD - 30 А: полный привод.
8. FOG FR - 10 А: передние противотуманные фары, задний противотуманный свет.
9. P/OUTLET NO.2 - 20 А: электрические розетки.
10. TOWING - 30 А: разъём оборудования прицепа.
11. H-LP CLN - 30 А: автоматическое управление светом, фары, корректор фар, омыватель фар, автоматическое выключение света.
12. HTR - 50 А: отопление и кондиционирование, обогрев зеркал, обогрев заднего стекла.
13. AMP NO.2 - 30 А: аудиосистема, навигация, телематическая система.
14. H-LP RH - 20 А: автоматическое управление светом, фары, корректор фар, омыватель фар, автоматическое выключение света, габаритное освещение.
15. AMP NO.1 - 30 А: аудиосистема, навигация, телематическая система.
16. EFI-MAIN NO.4 - 10 А: круиз-контроль, управление автоматической коробкой и её индикация, управление двигателем.
17. H-LP LH - 20 А: автоматическое управление светом, фары, корректор фар, омыватель фар, автоматическое выключение света, габаритное освещение.
18. VVT - 20 А: круиз-контроль, управление автоматической коробкой и её индикация, управление двигателем.
19. BATT-S - 7,5 А: система зарядки, управление переключением трансмиссии.
20. D INJ - 20 А: круиз-контроль, управление автоматической коробкой и её индикация, управление двигателем.
21. EFI-MAIN NO.2 - 20 А: круиз-контроль, управление автоматической коробкой и её индикация, управление двигателем.
22. HORN - 10 А: управление дверными замками, двойная блокировка замков, система доступа и пуска, звуковой сигнал, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
23. EFI-MAIN NO.1 - 20 А: вентиляторы охлаждения, круиз-контроль, вариатор, автоматическая коробка и их индикация, управление автоматической коробкой и её индикация, управление двигателем, система Stop & Start.
24. IG2 MAIN - 20 А: питание связанных цепей.
25. DC CUT - 30 А: общая отключаемая цепь питания; при перевозке DC CUT снимают и хранят в отдельном месте монтажного узла.
26. TOWING-B - 30 А: разъём оборудования прицепа.
27. ST NO.2 - 30 А: система доступа и пуска, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
28. EFI-MAIN NO.3 - 30 А: круиз-контроль, управление автоматической коробкой и её индикация, управление двигателем.
29. MIR HTR - 10 А: отопление и кондиционирование, обогрев зеркал, обогрев заднего стекла.
30. USB 1 - 7,5 А: электрические розетки.
31. BBC NO.1 - 50 А: система Stop & Start.
32. WIPER - 30 А: передние стеклоочистители и омыватель, задний стеклоочиститель и омыватель.
33. BBC NO.2 - 50 А: система Stop & Start.
34. ABS NO.1 - 50 А: ABS, помощь при прохождении поворотов, усиление экстренного торможения, помощь на спуске, распределение тормозных усилий, электрический стояночный тормоз, помощь при трогании на подъёме, противобуксовочная система, система стабилизации.
35. ABS NO.2 - 50 А: ABS, помощь при прохождении поворотов, усиление экстренного торможения, помощь на спуске, распределение тормозных усилий, электрический стояночный тормоз, помощь при трогании на подъёме, противобуксовочная система, система стабилизации.
36. J/B-B - 50 А: питание связанных цепей.
37. EPS - 80 А: электрический усилитель руля.
38. R/B NO.1 - 60 А: питание связанных цепей.
39. ALT - 140 А: система зарядки, подсветка приборов и органов управления, габаритное освещение.
40. FAN NO.1 - 60 А: вентиляторы охлаждения.
41. ST NO.1 - 30 А: система доступа и пуска, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
42. INJ - 10 А: круиз-контроль, управление автоматической коробкой и её индикация, управление двигателем, зажигание.
43. ECU IG2 NO.2 - 10 А: система доступа и пуска, иммобилайзер, система пуска, блокировка рулевого вала, охранная система, дистанционное управление замками.
44. ECU IG2 NO.1 - 10 А: круиз-контроль, вариатор, автоматическая коробка и их индикация, управление автоматической коробкой и её индикация, управление двигателем, управление переключением трансмиссии.
45. EFI2 NO.2 - 10 А: круиз-контроль, управление автоматической коробкой и её индикация, управление двигателем.
46. EFI NO.1 - 10 А: круиз-контроль, вариатор, автоматическая коробка и их индикация, управление автоматической коробкой и её индикация, управление двигателем, отпирание лючка топливного бака, система Stop & Start.
47. EFI NO.2 - 7,5 А: вентиляторы охлаждения.

Для ALT №39 заводская карта различает 140 А при генераторе на 130/150 А и 120 А при генераторе на 100 А. На рисунке показан вариант 140 А. Это разные исполнения, а не два разрешённых номинала одной замены. FAN NO.1 №40 в данной бензиновой карте имеет 60 А; значение 100 А из отдельной гибридной карты сюда не переносят.

В заводской процедуре предпродажной подготовки DC CUT на 30 А переставляют из места хранения в рабочую позицию. На этой схеме рабочая цепь имеет №25. Наличие транспортного гнезда не означает ещё одного самостоятельного потребителя.

Вспомогательный подкапотный блок No.2

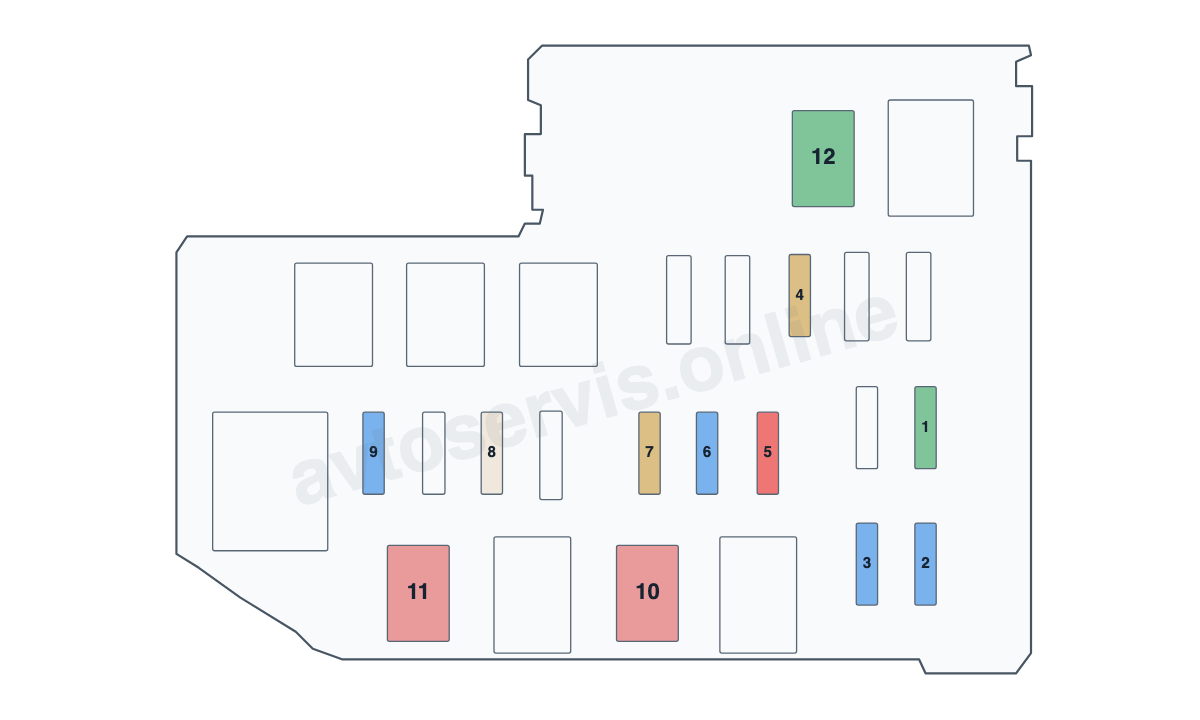

Цельная схема вспомогательного подкапотного блока No.2 бензинового RAV4 XA50

1. BBC NO.4 - 30 А: аудиосистема, навигация, телематическая система.
2. S/HTR F/R - 15 А: климатическая система сидений, подогрев сидений.
3. S/HTR F/L - 15 А: климатическая система сидений, подогрев сидений.
4. MIR MTR - 5 А: электропривод и складывание зеркал.
5. STRG HTR - 10 А: обогрев руля.
6. INV - 15 А: питание связанных цепей.
7. WASH NZL HTR - 5 А: обогрев форсунок омывателя.
8. S-HTR RR - 25 А: подогрев задних сидений.
9. DEICER - 15 А: обогрев зоны передних стеклоочистителей, электрообогрев ветрового стекла.
10. HWD NO.2 - 50 А: электрообогрев ветрового стекла.
11. HWD NO.1 - 50 А: электрообогрев ветрового стекла.
12. BBC NO.3 - 30 А: аудиосистема, навигация, телематическая система.

В этом корпусе сосредоточены дополнительные обогревы, приводы и оборудование комплектации. Например, HWD NO.1 и NO.2 относятся к электрообогреву ветрового стекла, а DEICER - к отдельной цепи обогрева. Пустое место в машине без соответствующей опции не заполняют предохранителем только по общей карте.

Четыре силовые вставки салонного узла

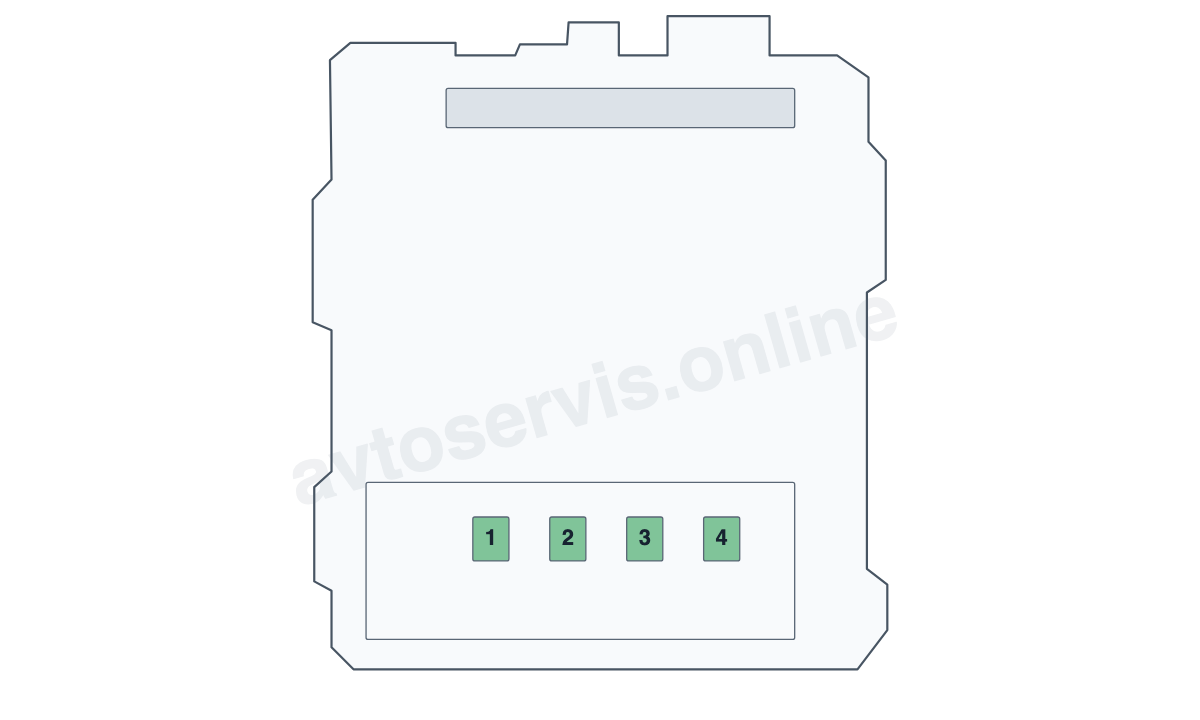

Силовая сторона салонного блока RAV4 XA50: четыре вставки по 30 А

1. P/SEAT F/L - 30 А: электропривод сидений.
2. DOOR R/L - 30 А: электрические стеклоподъёмники.
3. P/SEAT F/R - 30 А: электропривод сидений.
4. S/ROOF - 30 А: электрический люк.

Эта сторона находится отдельно от двух рядов малых вставок. Для DOOR R/L здесь указан номинал 30 А. Не заменяйте его значением 20 А от другого дверного предохранителя и не принимайте P/SEAT F/L и P/SEAT F/R за один общий элемент.

Проверка и замена

Выключите зажигание и потребители. Сопоставьте код с собственной крышкой, извлеките малую вставку пластиковым съёмником и проверьте электрическую целостность. Замену устанавливают того же типа и номинала. Силовые элементы с болтовым креплением требуют другого порядка снятия.

Если предохранитель снова перегорает, проверяют цепь и подключённое оборудование. Для XA50 начните с подтверждения бензинового исполнения и конкретной маркировки блока: одинаковый кузов не делает силовые вставки бензиновой, гибридной и подключаемой гибридной версии взаимозаменяемыми.

Основные предохранители Toyota RAV4 по поколениям

Данные взяты из таких материалов: заводские монтажные карты Toyota RAV4 Engine Room R/B & J/B No.1 и No.2, Instrument Panel J/B, бензиновое исполнение; Toyota T-SB-0056-20 Rev1, 9 июня 2020 года, страница 3, для проверки полного корпуса и DC CUT; Three…Two…One: Toyota Debuts Amazing All-New RAV4, 20 мая 2025 года, для проверки смены поколения в североамериканском модельном ряду.
