Предохранители Рено Сандеро 2 (B52, 2014-2022): схемы и реле

У Renault Sandero 2 (B52, 2014-2022 для российского производства) блок в салоне находится под левой боковой крышкой панели. Подкапотный блок расположен возле аккумулятора. Ниже показано исполнение с F1-F39 и моторными Ef1-Ef13. В поздних машинах могут присутствовать дополнительные секции A-J. Перед проверкой сравните маркировку, двигатель и заполнение своего блока с выбранной схемой.

Прикуриватель выбранного блока защищает F33 на 15 А. F15 относится в том числе к заднему стеклоочистителю; переносить назначение этой цепи из седана Logan без уточнения нельзя.

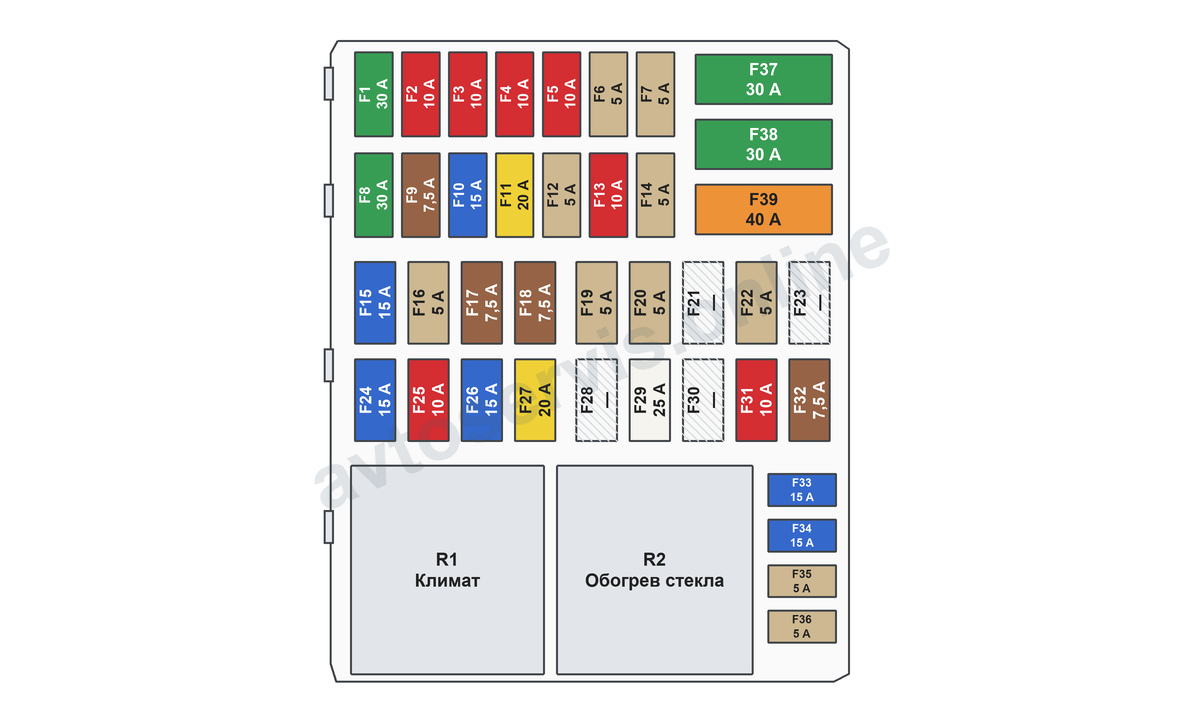

Салонный блок F1-F39

Здесь показана базовая секция выбранного варианта, без дополнительных верхних A-J. Полная нумерация основного блока сохранена; номинал F12 относится именно к варианту на 5 А.

• F1 - 30 А - Передние электростеклоподъёмники.
• F2 - 10 А - Левый дальний свет.
• F3 - 10 А - Правый дальний свет.
• F4 - 10 А - Левый ближний свет.
• F5 - 10 А - Правый ближний свет.
• F6 - 5 А - Левые габаритные огни.
• F7 - 5 А - Правые габаритные огни и подсветка.
• F8 - 30 А - Задние электростеклоподъёмники.
• F9 - 7,5 А - Задние противотуманные фонари.
• F10 - 15 А - Звуковой сигнал.
• F11 - 20 А - Центральный замок.
• F12 - 5 А - Управление ABS/ESC и сигнал выключателя стоп-сигналов; вариант по маркировке блока.
• F13 - 10 А - Освещение салона и багажника; электронный блок климатической установки.
• F14 - 5 А - Датчик угла поворота рулевого колеса при наличии ESP.
• F15 - 15 А - Омыватель, очиститель заднего стекла, фонарь заднего хода и парковочные датчики в выбранном исполнении.
• F16 - 5 А - Аудиосистема, парковочный радар, сигнализация непристёгнутого ремня, ограничитель скорости; управляющие цепи реле обогрева ветрового и заднего стёкол.
• F17 - 7,5 А - Дневные ходовые огни.
• F18 - 7,5 А - Стоп-сигналы.
• F19 - 5 А - Система управления двигателем.
• F20 - 5 А - Подушки безопасности.
• F21 - Резерв; свободное место.
• F22 - 5 А - Резервная вставка в показанном исполнении.
• F23 - Резерв; свободное место.
• F24 - 15 А - Указатели поворота.
• F25 - 10 А - Блок управления электрооборудованием и противоугонная система.
• F26 - 15 А - Блок управления электрооборудованием, габаритные огни, электроприводы зеркал, боковые повторители поворота; выключатели центрального замка и аварийной сигнализации.
• F27 - 20 А - Подрулевые переключатели.
• F28 - Резерв; свободное место.
• F29 - 25 А - Подрулевые переключатели.
• F30 - Резерв; свободное место.
• F31 - 10 А - Комбинация приборов.
• F32 - 7,5 А - Аудиосистема.
• F33 - 15 А - Прикуриватель.
• F34 - 15 А - Диагностический разъём и разъём аудиосистемы.
• F35 - 5 А - Обогрев наружных зеркал.
• F36 - 5 А - Электроприводы наружных зеркал.
• F37 - 30 А - Стартер и блок управления электрооборудованием.
• F38 - 30 А - Стеклоочиститель.
• F39 - 40 А - Климатическая установка.

Нижние релейные места относятся к климатической установке и обогреву заднего стекла. Исполнения с дополнительным оборудованием необходимо проверять по маркировке, даже если основная часть блока выглядит одинаково.

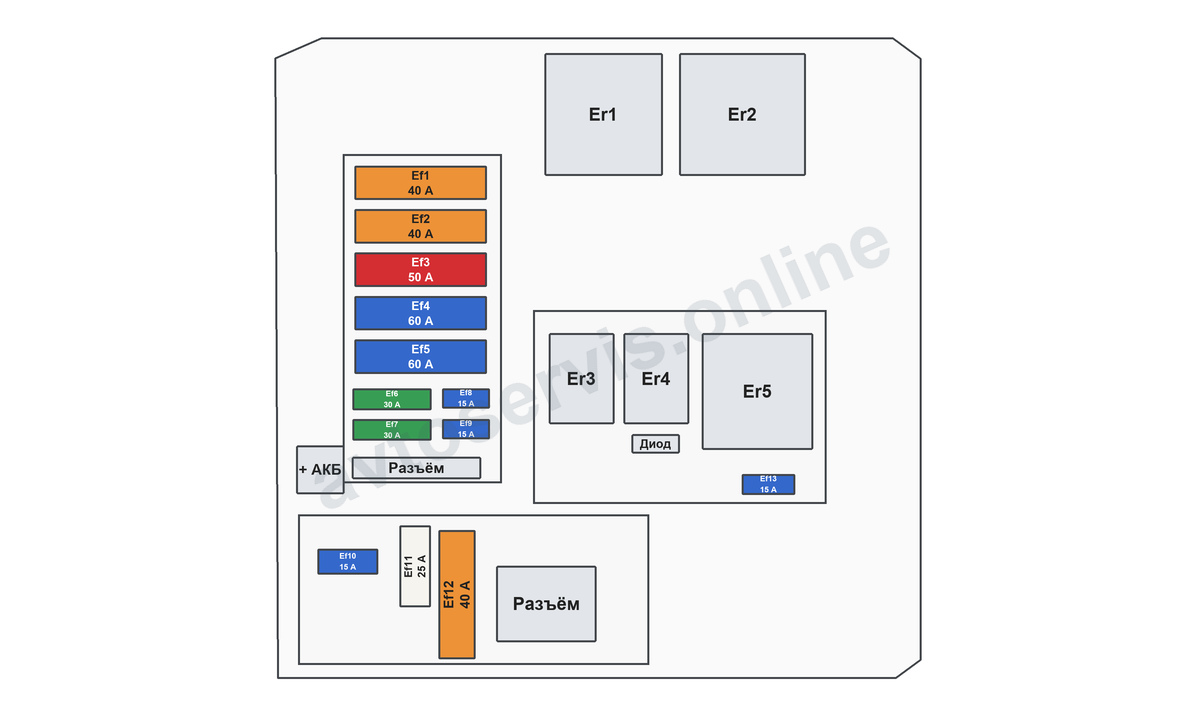

Моторный блок K7M/K4M

Схема относится к варианту Ef1-Ef13. При наличии кондиционера Ef10 имеет 15 А, без него - 25 А; назначение Er4 соответственно меняется с муфты компрессора на малую скорость вентилятора.

• Ef1 - 40 А - Правый элемент обогрева ветрового стекла через реле Er2.
• Ef2 - 40 А - Левый элемент обогрева ветрового стекла через реле Er1.
• Ef3 - 50 А - Блок управления ABS/ESP.
• Ef4 - 60 А - Иммобилайзер и питание салонных цепей F28-F31.
• Ef5 - 60 А - Питание салонных цепей F11, F23-F27, F34 и F39.
• Ef6 - 30 А - Блок управления ABS/ESP.
• Ef7 - 30 А - Обогрев заднего стекла и наружных зеркал.
• Ef8 - 15 А - Передние противотуманные фары.
• Ef9 - 15 А - Обогрев передних сидений.
• Ef10 - 15 А - В комплектации с кондиционером - муфта компрессора через Er4. Без кондиционера здесь предусмотрено 25 А для первой скорости вентилятора охлаждения через Er4.
• Ef11 - 25 А - Главное реле Er5, реле и насос подачи топлива, датчик уровня топлива; катушка зажигания K7M либо катушки третьего и четвёртого цилиндров K4M; управление реле Er4, цепь Ef13 и ЭБУ двигателя.
• Ef12 - 40 А - Вентилятор охлаждения двигателя.
• Ef13 - 15 А - Система управления двигателем.

Реле моторного блока

• Er1 - Левый элемент обогрева ветрового стекла.
• Er2 - Правый элемент обогрева ветрового стекла.
• Er3 - Топливный насос.
• Er4 - Компрессор кондиционера в исполнении с кондиционером; первая скорость вентилятора охлаждения в исполнении без него.
• Er5 - Главное реле системы управления двигателем.

Эта расшифровка не объявлена универсальной для H4M и поздних блоков с иной маркировкой. При отличающейся компоновке нужен отдельный документ по исполнению.

Проверка и замена

Выключите зажигание и неисправный потребитель. Извлеките нужную вставку пинцетом и проверьте её на обрыв. Установите предохранитель того же типа и номинала; увеличение тока защиты не устраняет причину неисправности. Если новая вставка снова перегорает, отключите потребитель и проверьте проводку. Силовые соединения, оплавленные гнёзда и труднодоступные моторные блоки требуют ремонта, а не повторной замены вставок.
